Зажим для чипа ESP-WROOM-32

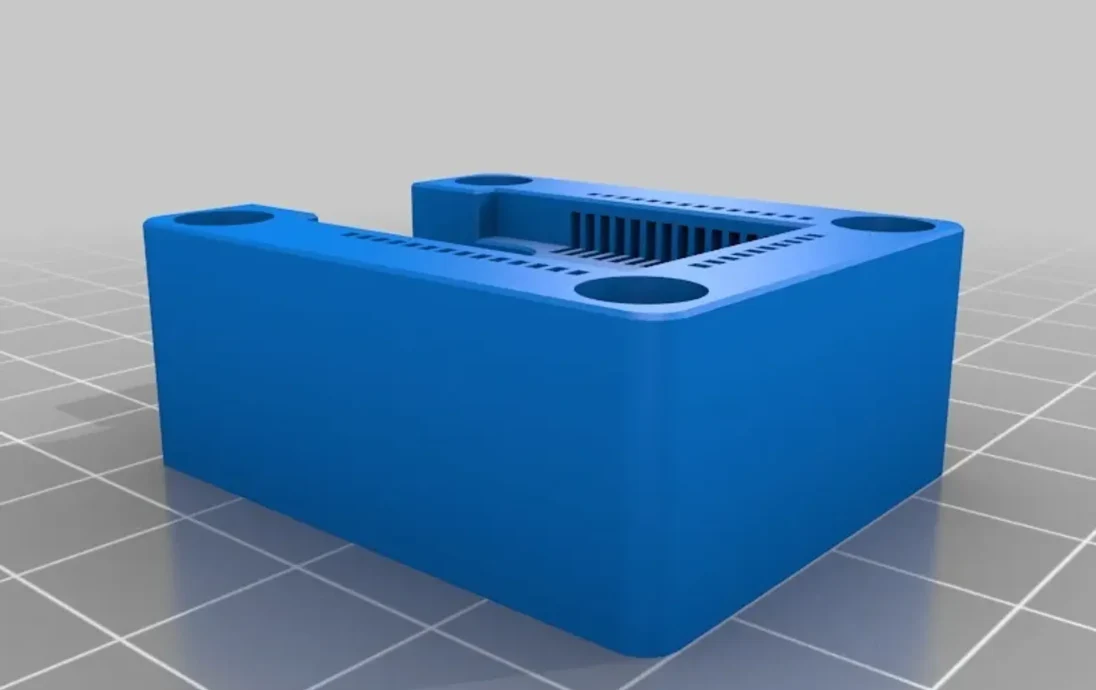

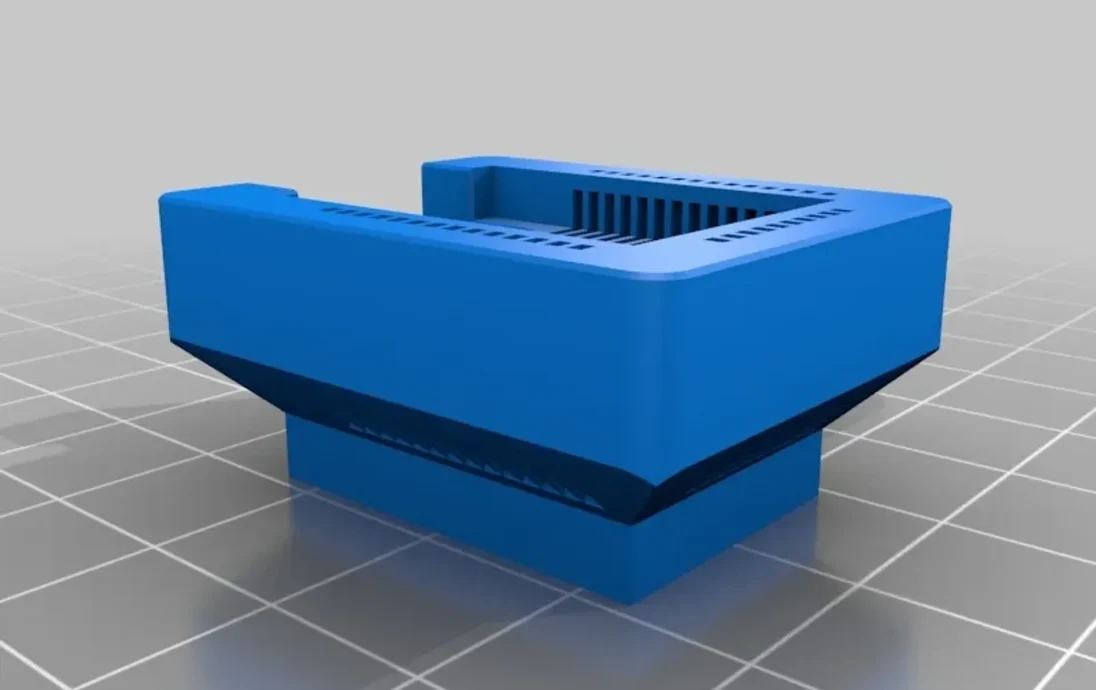

Меня вдохновила идея использовать контакты разъема PCI для клипа для программирования, поэтому я разрезал оригинал в Meshmixer, провел некоторые измерения и переделал его в качестве клипа для прототипирования для модуля ESP-WROOM-32 (также известного как ESP32). Существует две версии: одна предназначена для крепления PTH к печатной плате для макетирования и имеет отверстия для нейлоновых винтов M3, которые надежно удерживают ее на месте (основание и плата адаптера макетной платы появятся позже), а другая с открытыми сторонами для поверхностного монтажа на стандартную опору, поэтому вы можете тестировать на месте, не жертвуя чипом. В нижней части у него есть канавки, поэтому вы можете приклеить его к доске для дополнительного снятия натяжения. В какой-то момент я сделаю версию, более похожую на оригинал, в которую вы сможете вставить обезглавленный ESP32 и использовать его в качестве программатора.

[EDIT 18.07.19] Понял, что отверстие для пальца слишком маленькое, сделал его открытым сбоку, чтобы, надеюсь, его было легче удалить. [/EDIT]
