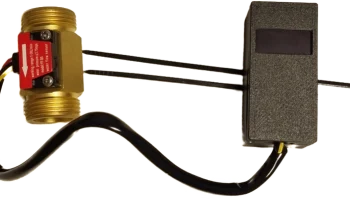

Расходомер с ESP82 и OLED-дисплеем

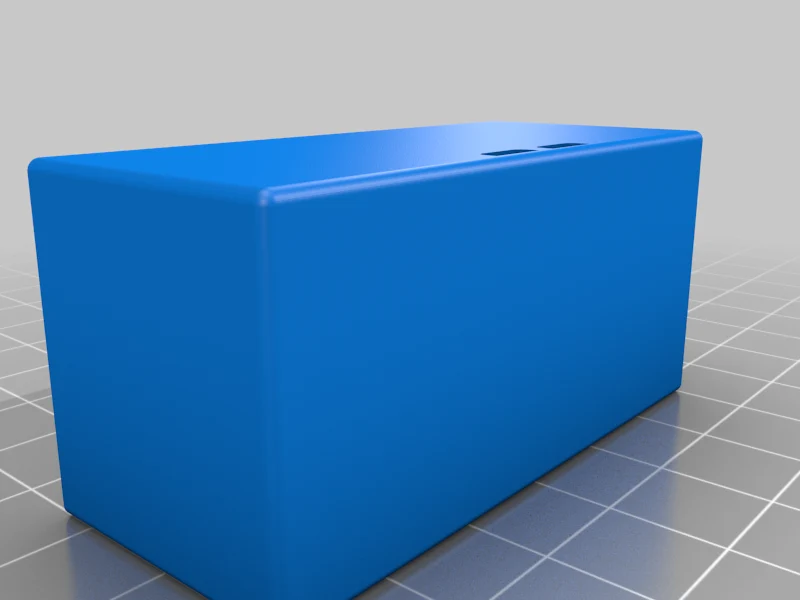

STL предстоит построить корпус для ESP8266 в сочетании с OLED-дисплеем 128х34.

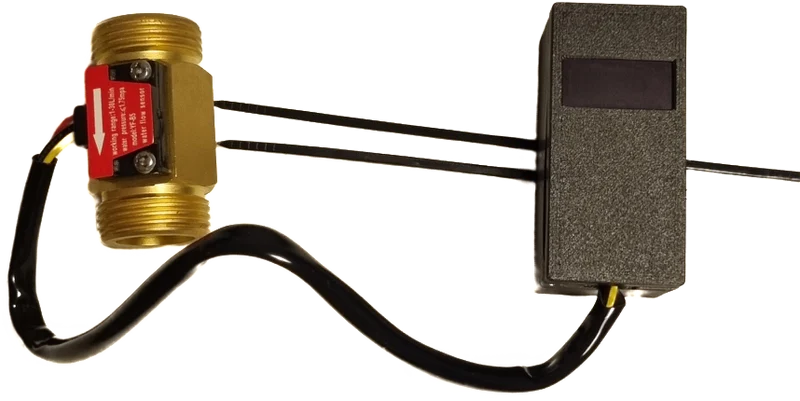

Использую с пульсометром расхода воды.

Вот ссылка:

*ESP8266 V3: https://www.aliexpress.us/item/3256801435404980.html?spm=a2g0o.order_list.order_list_main.28.671a1802w9Vzmh&gatewayAdapt=glo2usa4itemAdapt

*OLED 0,96 дюйма: https://www.aliexpress.us/item/3256801435523683.html?spm=a2g0o.order_list.order_list_main.29.671a1802w9Vzmh&gatewayAdapt=glo2usa4itemAdapt

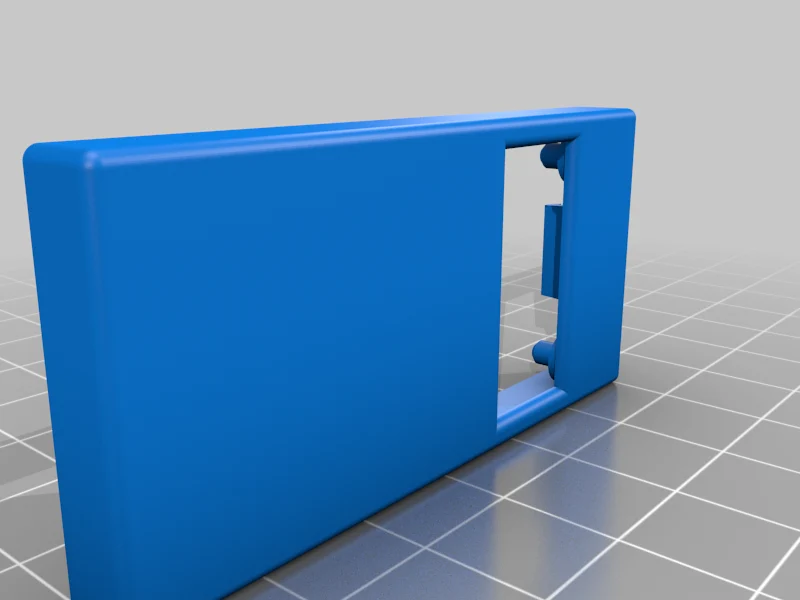

Дисплей крепится к передней крышке четырьмя контактами, которые после установки дисплея припаиваются паяльником.

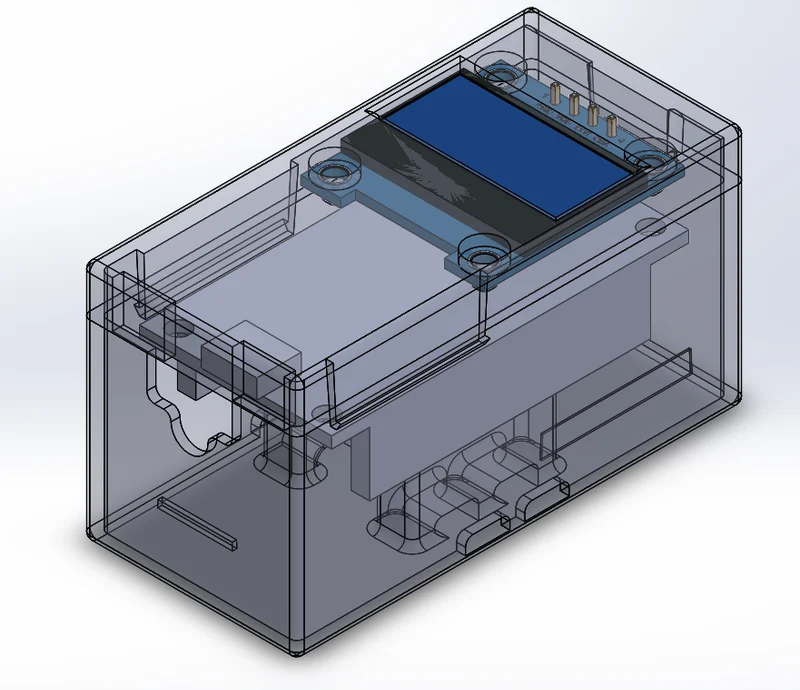

Плата ESP крепится на двух стойках, слегка захватывающих боковые штифты. Горячий клей наносится поверх опор и в обоих углах, чтобы закрепить доску на месте.

Для крепления застежки-молнии сделаны 2 паза, позволяющие закрепить коробку там, где это необходимо.

Эта маленькая коробочка не идеальна, и ее можно было бы усовершенствовать, но она все равно может вам пригодиться.

Настройки печати

Бренд принтера:

Совол 3D

Принтер:

Совол СВ01ПРО

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,16

Заполнение:

10%

Нить накаливания: без названия PLA

Примечания:

Ориентацию каждого файла STL необходимо отрегулировать так, чтобы они ровно лежали на скамейке.

Категория: Электроника
