Параболическая антенна LNB для радиолюбителей.

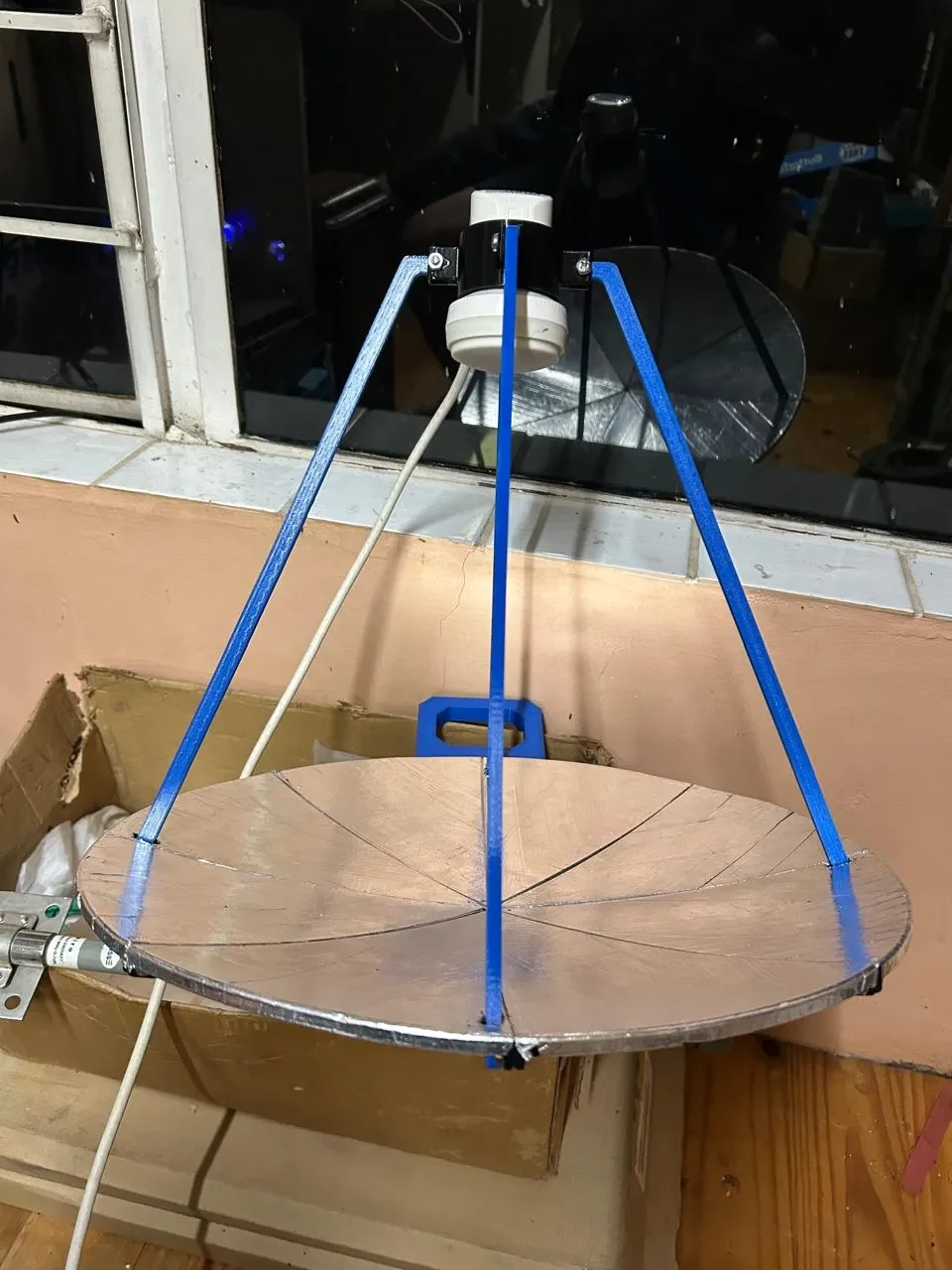

Это базовая антенна, которую я сделал для коллеги, она имеет соотношение F/D 0,8 и предназначена для использования с конверторами DSTV, но другие также должны работать с аналогичными диаметрами.

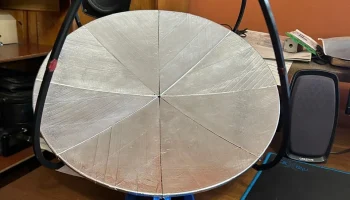

После того, как все напечатано, 8 частей тарелки необходимо соединить вместе с помощью гаек и болтов M4 и покрыть металлическим веществом, отлично подойдет алюминиевая лента. В Интернете я видел успех некоторых аэрозольных красок.
Зазор, сделанный для рычага, немного мал, но я потерял доступ к файлам дизайна, поэтому не могу обновить этот банкомат. Я перезагружу, как только смогу.
Это можно распечатать на большинстве принтеров, за исключением рычагов, которые потребуют разделения, или кровати шириной 300 мм. По возможности я буду загружать разделенные рычаги.
Для угла возвышения 60 градусов для связи с геостационарным спутником QO-100 в Южной Африке закрепите основание, используя отверстия, как показано ниже.
