Аккумулятор Milwaukee M12, блок питания 12 В/24 В.
Я работаю с автомобилями с напряжением 12 В и 24 В, где мне приходится тестировать отдельные компоненты. потому что у меня есть аккумуляторная дрель Milwaukee M12 на 12 В. Я разработал этот удобный блок питания.
Обе детали можно печатать без подставок.
Дополнительное оборудование:
3 болта с шестигранной головкой M4x16
6x шестигранная гайка M4
3 кольца М4
7x двойной штекерный разъем (пример)
Инструкции по сборке:
распечатайте 2 части

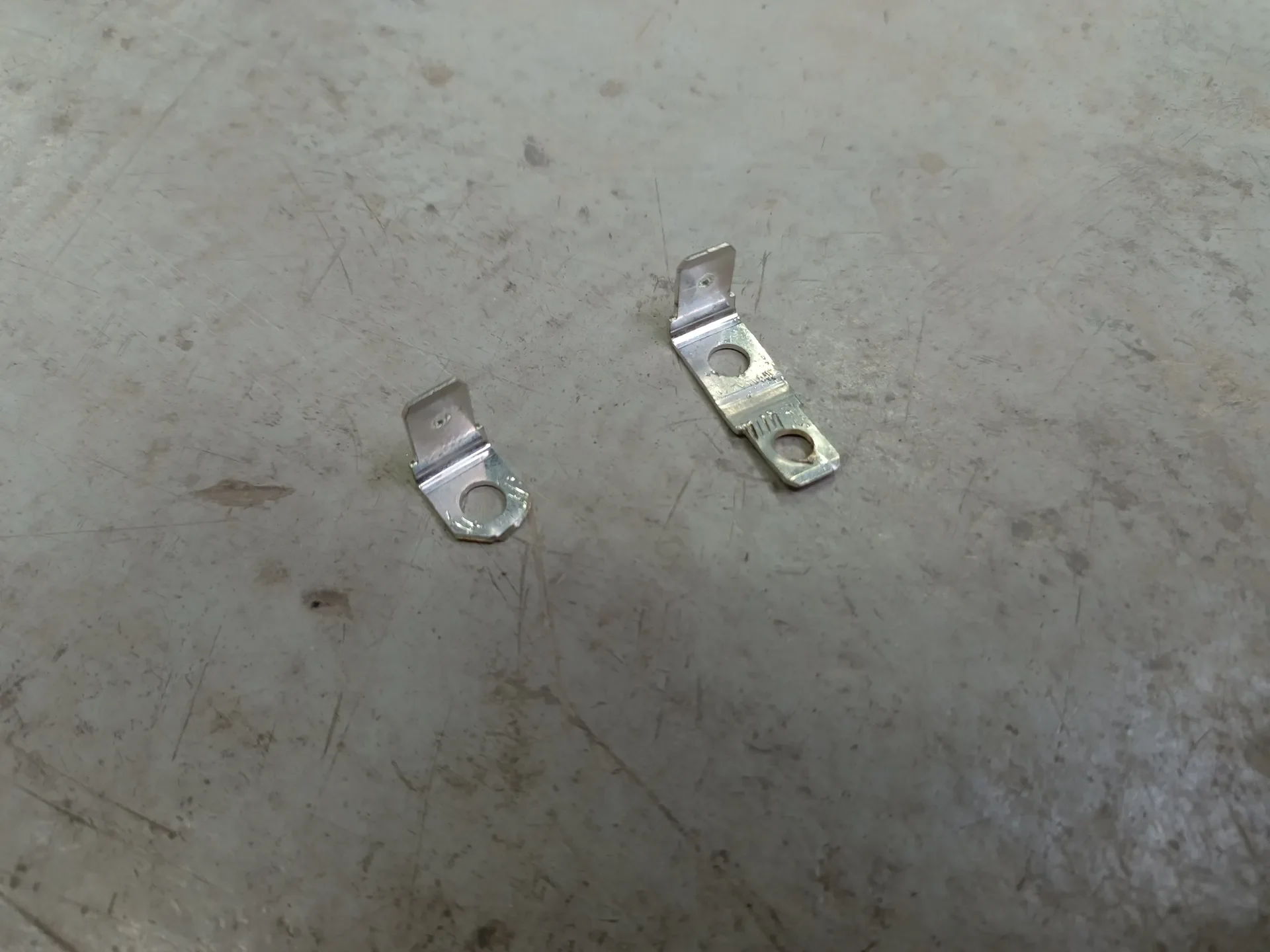

откиньте одну сторону 7 двойных лепестковых разъемов
разрез одной стороны 3 разъемов
просверлите небольшое отверстие на сплющенной лопатке остальных трех разъемов до 4 мм.

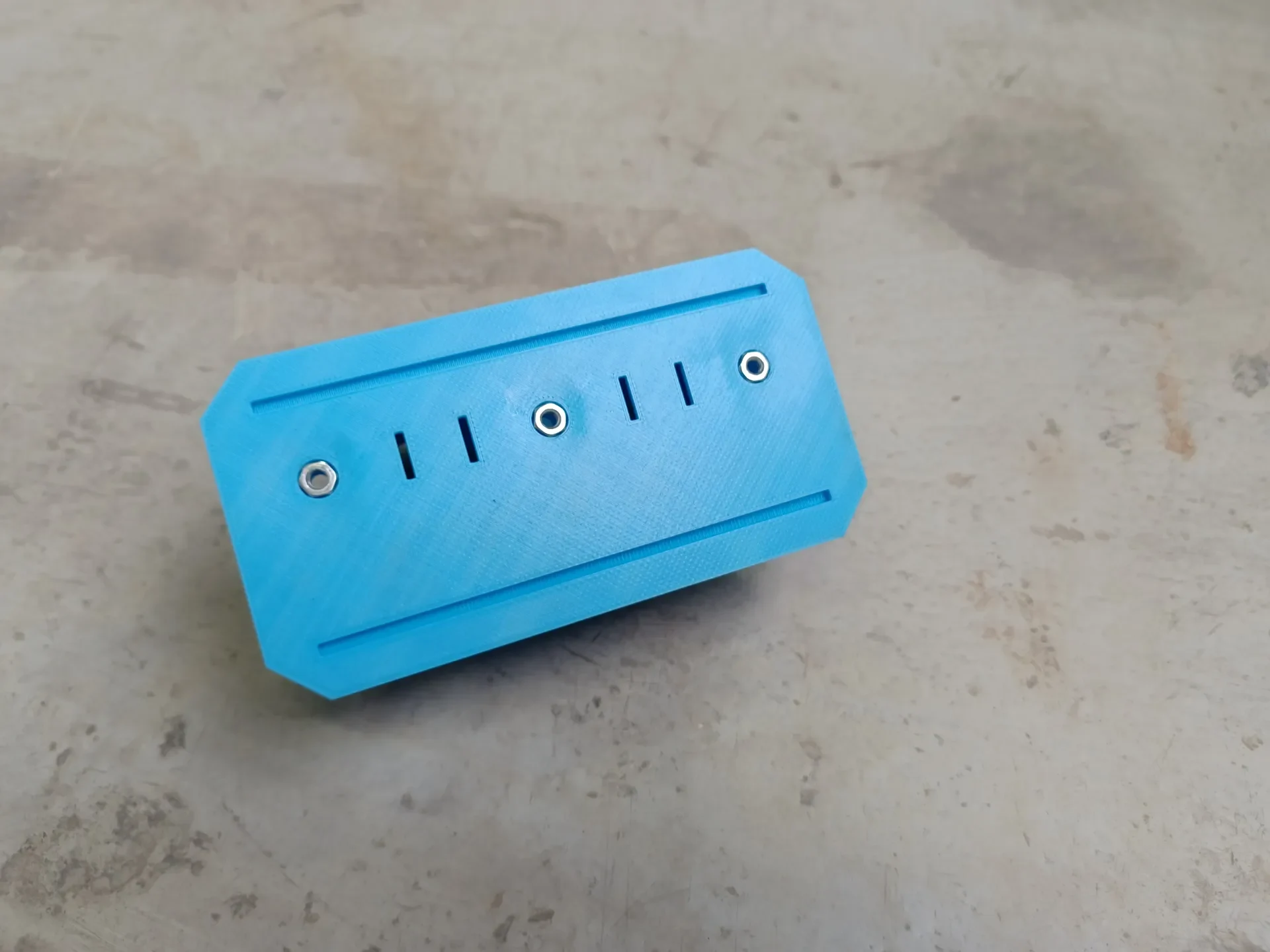

вставьте 3 гайки M4 в 3 шестигранных отверстия в нижней части верхней части

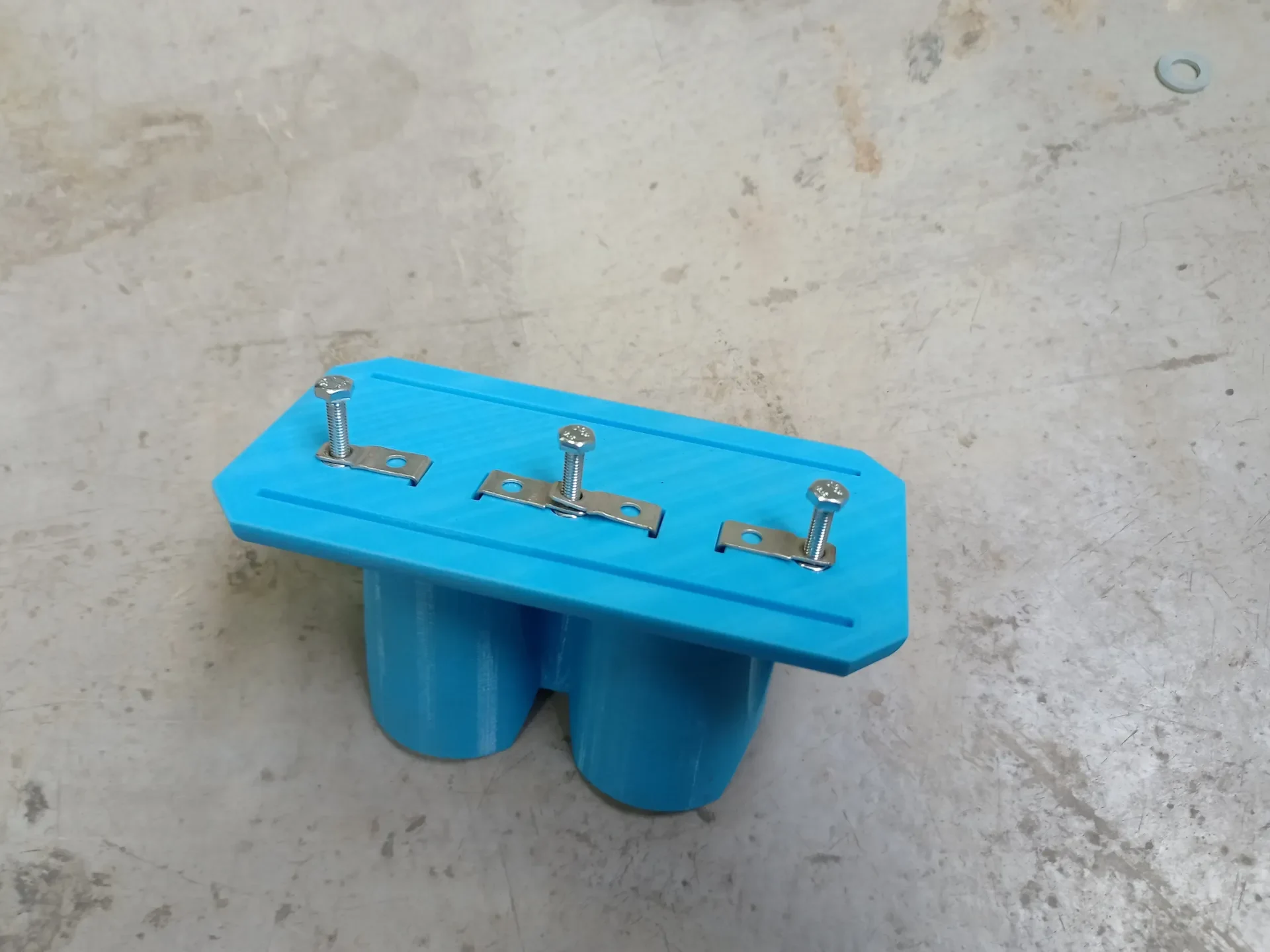

поместите 4 просверленных соединителя в пазы, а отверстие над гайками

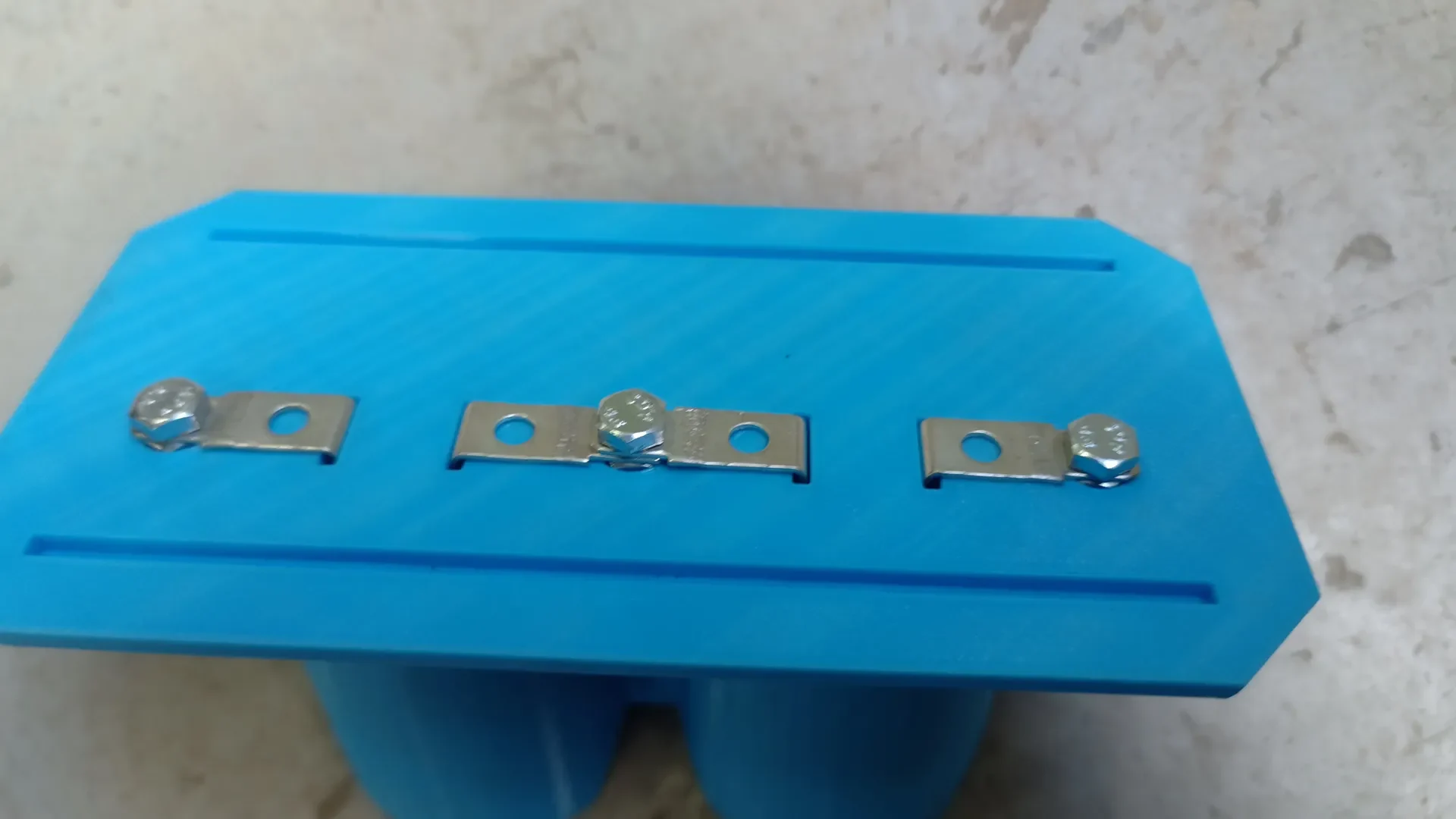

вкрутил 3 болта М4. затяните их и убедитесь, что шестигранная головка ориентирована правильно.

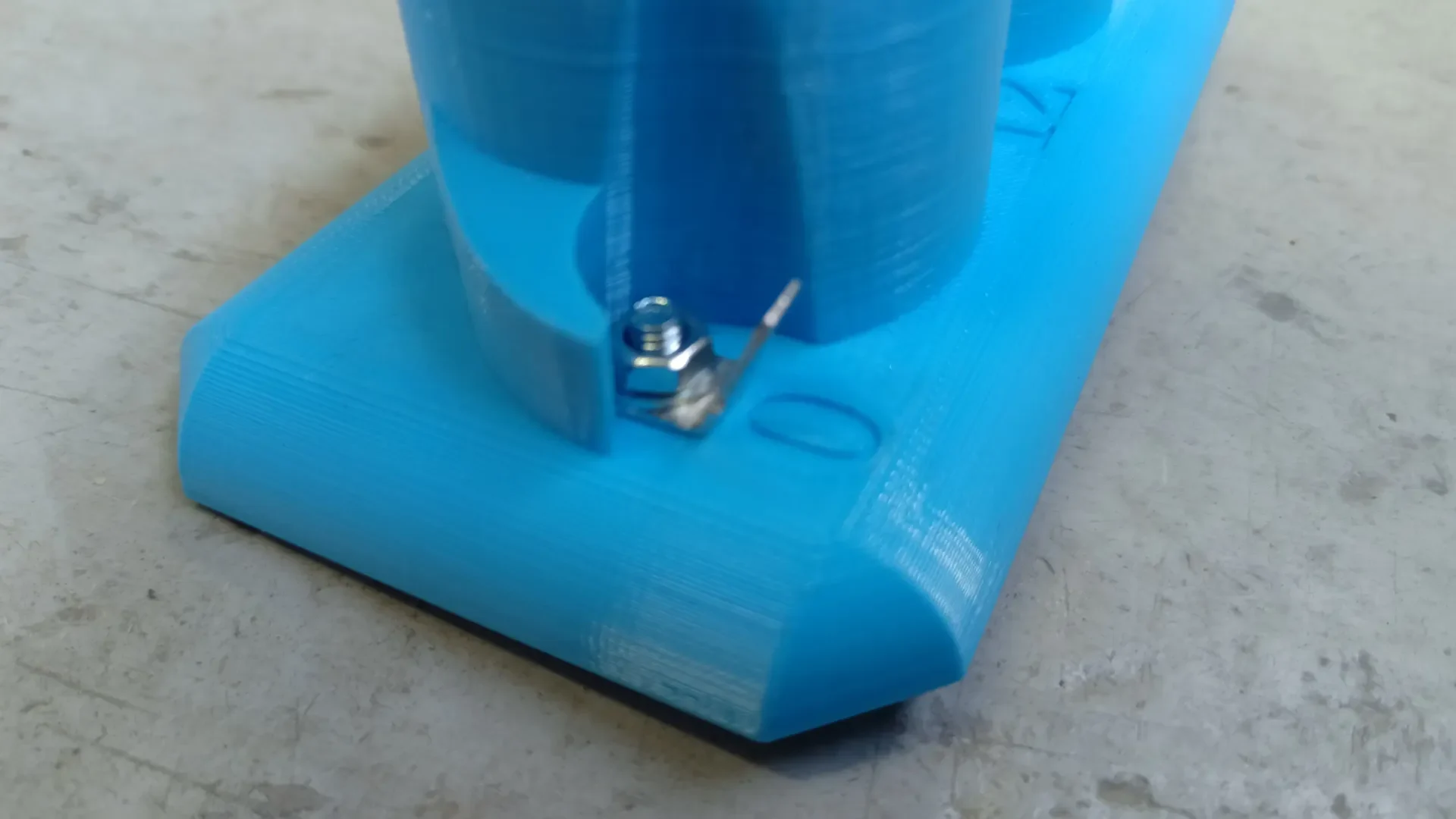

переверните деталь и наденьте 3 срезанных разъема, 3 кольца М4 и 3 гайки М4.
при затягивании гаек следите за тем, чтобы жирная головка не вращалась
надеть нижнюю пластину (при необходимости использовать клей)

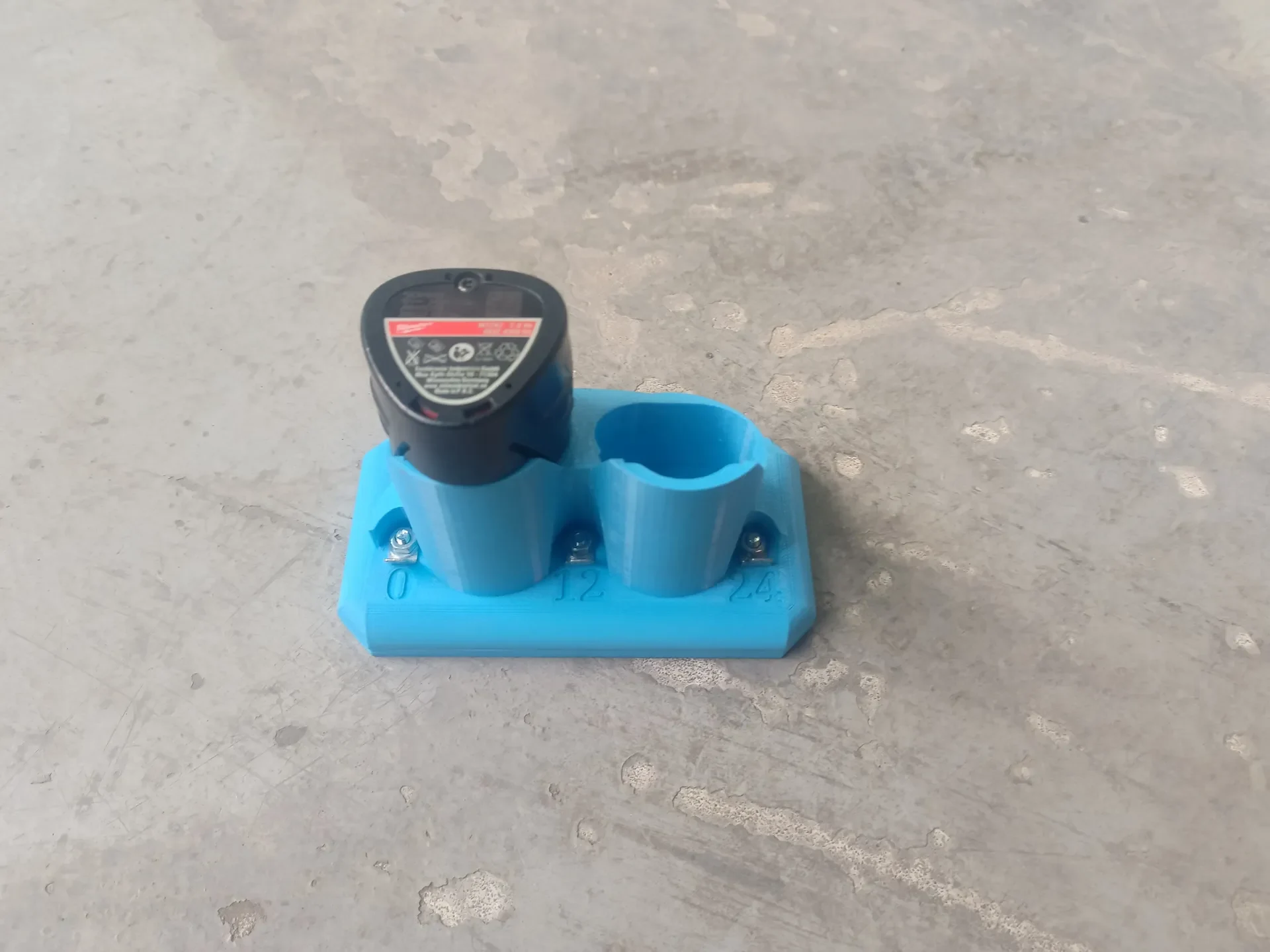

Вставьте 1 или 2 батарейки и все готово.
