Блок питания Mini Makita на аккумуляторе мощностью 80 Вт

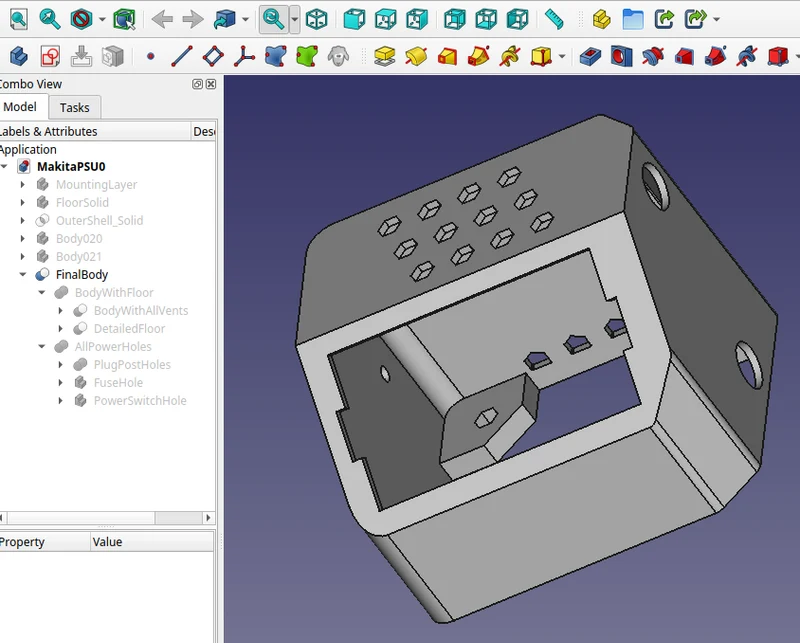

Исходный код FreeCAD включен!

Построено на базе этой аккумуляторной док-станции:

https://www.amazon.com/dp/B086S47GZG

Повышающий конвертер:
https://www.amazon.com/gp/product/B0861LGM15

ПРИМЕЧАНИЕ. Радиатор плохо контактирует с МОП-транзисторами на плате. Закажите небольшой тюбик термоклея и нанесите его перед сборкой. Это заставит устройство работать намного прохладнее.

Тумблер:
https://www.amazon.com/gp/product/B07MFQ4TNK

Держатель предохранителя для монтажа на панели (используйте предохранитель не более 4 А)
https://www.amazon.com/gp/product/B08JHM2DQY

Выходной соединительный пост:
https://www.amazon.com/gp/product/B07PJY71MR

Монтажное оборудование:

4 гайки M3
4 винта с головкой под торцевой ключ M3x14

Вы можете «зафиксировать» гайки в нижней части отпечатка с помощью винта. Сделайте это перед сборкой.

Примечания по печати, заполнению:

Это «цельная деталь», и поэтому верхняя часть фактически представляет собой очень большой свес.

Я добился лучших результатов при использовании ручной поддержки.

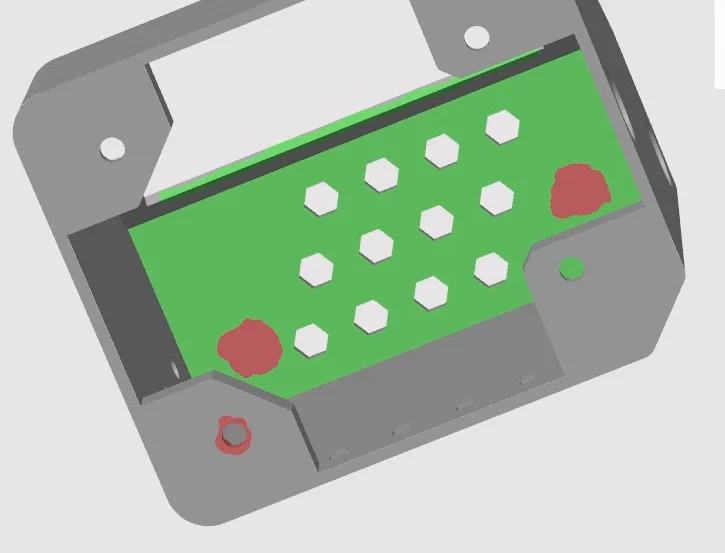

* Добавьте опору под «переднюю кромку» выреза счетчика.

* Добавить поддержку под крышей

* поддерживайте KEEPOUT над задними отверстиями для винтов, иначе заполнение заполнит отверстия для винтов.

* Шаг 5,5 мм, плотная поддержка

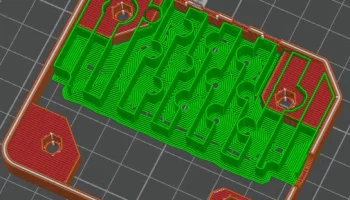

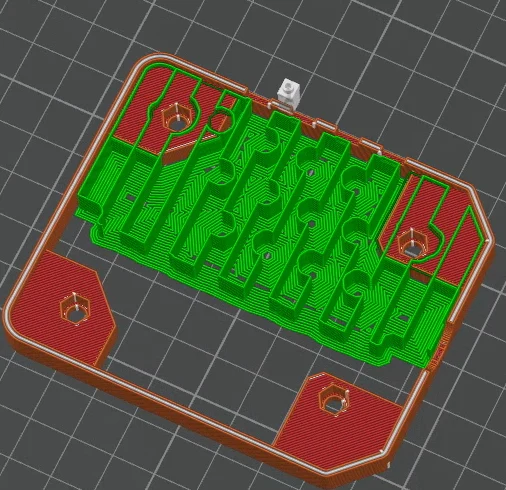

См. прилагаемые фотографии, показывающие заполнение и покраску опор.

Примечания по проводке:

(Вся внутренняя проводка выполнена с помощью акустического провода сечением 16 AWG)

Откройте адаптер, понадобится специальный бит

СНИМИТЕ (отпаяйте) провода 14 калибра на пластине.

Припаяйте провода 16 AWG на свои места. Просверлите два отверстия, как показано на фото, и проденьте их.

Положительный заряд батареи (красны��)

* makita-red -> переключатель (вход), переключатель (выход) -> предохранитель (вход), предохранитель (выход) -> VIN+ на понижение/повышение

Заземление аккумулятора (черное)

* makita-black -> VIN- на Buck/Boost

Затем VOUT ± перейдите к клемме красного/черного цвета.
