Аккумуляторный адаптер Parkside ВИНТОВЫЙ, вилка питания ...
Описание

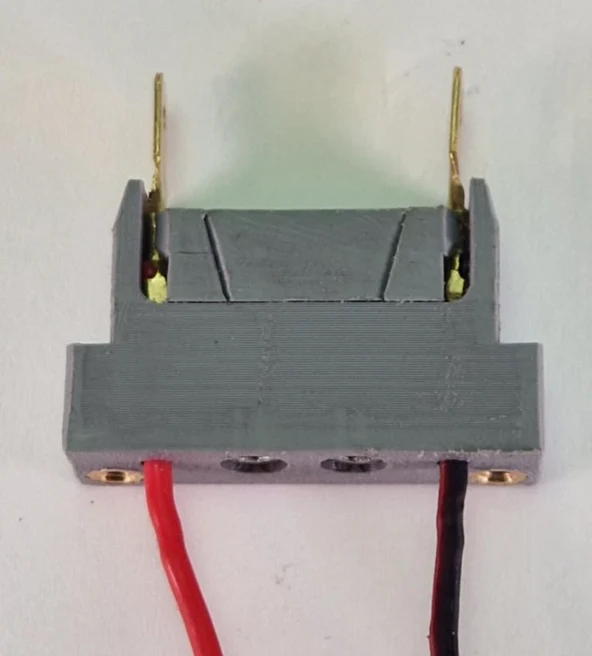

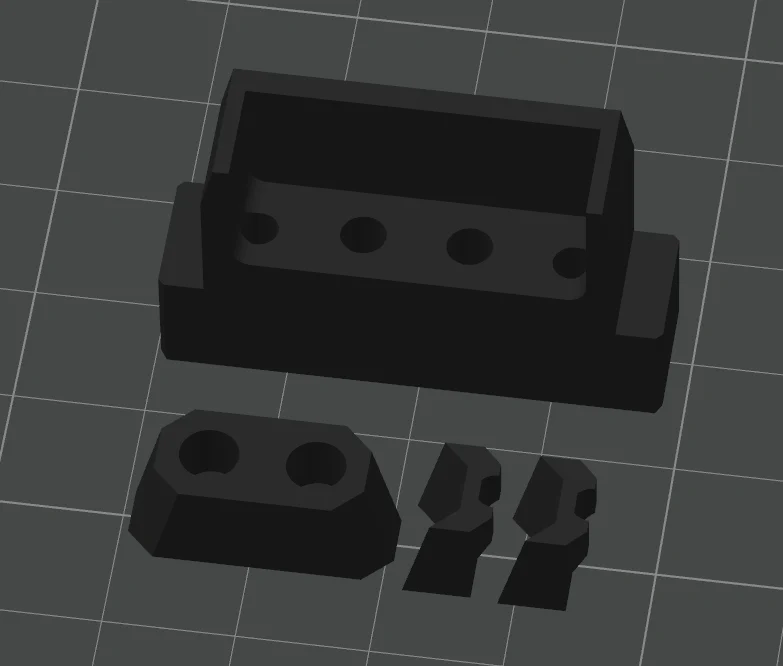

Это напечатанный на 3D-принтере адаптер для аккумулятора LIDL Parkside 20 В, который превращает его в портативный источник питания.
Благодаря использованию специально разработанного зажимного механизма для фиксации разъемов не требуется клей, что обеспечивает чистую, надежную и удобную в обслуживании сборку.
Проверьте также склеиваемую версию:
Вы можете использовать его в своих проектах DIY или в моих проектах, показанных ниже.
простая обложка
Крышка с местом для хомутов wago 221
Крышка со сборочной пластиной
может быть, ваша идея будет следующей?
ЕЩЕ В ПРОГРЕССЕ
Этот проект все еще находится в стадии разработки. Я рад получать предложения по модификациям и дальнейшему развитию и буду добавлять новые совместимые решения в будущем.
Спецификация материалов (BOM)
Товар
Количество
Описание
1
2
Винт с головкой под торцевой ключ M3 × 14 мм
(ДИН 912/ИСО 4762)
2
4
Термореактивные вставки M3 × L4 × OD5
3
-
Силиконовый провод 18 AWG
4
2
Клемма обжимного провода 6,3 мм
Примечание к печати и сборке
Процесс сборки несложный, но соблюдение правильного порядка значительно облегчает его и помогает избежать ошибок.
Подробную пошаговую инструкцию можно скачать в разделе файлы.
Пробка остается на месте под действием силы трения.
В идеале распечатайте его со 100% заполнением. Нет необходимости использовать опоры.
⚡Примечание по безопасности
Имейте в виду, что аккумулятор Parkside 20 В НЕ имеет встроенной защиты от пониженного напряжения, поэтому не рекомендуется использовать его в качестве источника питания без какой-либо защиты.
Несмотря на относительно низкое напряжение, этот проект предполагает электрические соединения, в том числе литий-ионные батареи, способные хранить большое количество энергии.
В зависимости от используемых материалов, качества печати, электрических соединений и метода сборки может возникнуть риск возгорания, короткого замыкания, перегрева или поражения электрическим током.
Перед началом любых работ убедитесь, что у вас есть достаточные технические знания и опыт работы с электрическими системами и аккумуляторами. Если этого требуют местные правила, убедитесь, что вы обладаете соответствующей квалификацией или разрешениями.
Всегда используйте надлежащую изоляцию, соответствующие сечения проводов и подходящие защитные компоненты (например, предохранители или защиту цепей) при интеграции этого адаптера в проект.
Автор не несет ответственности за любой ущерб, травмы или убытки, возникшие в результате использования, модификации или неправильного использования этой модели.
❌❤
