Аккумулятор Ferrex 20 В к адаптеру Powercraft (и, возмож...

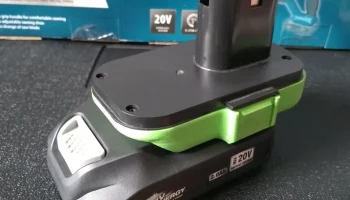

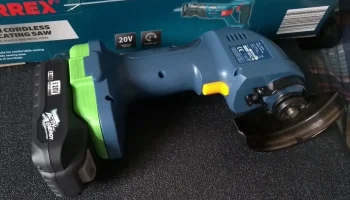

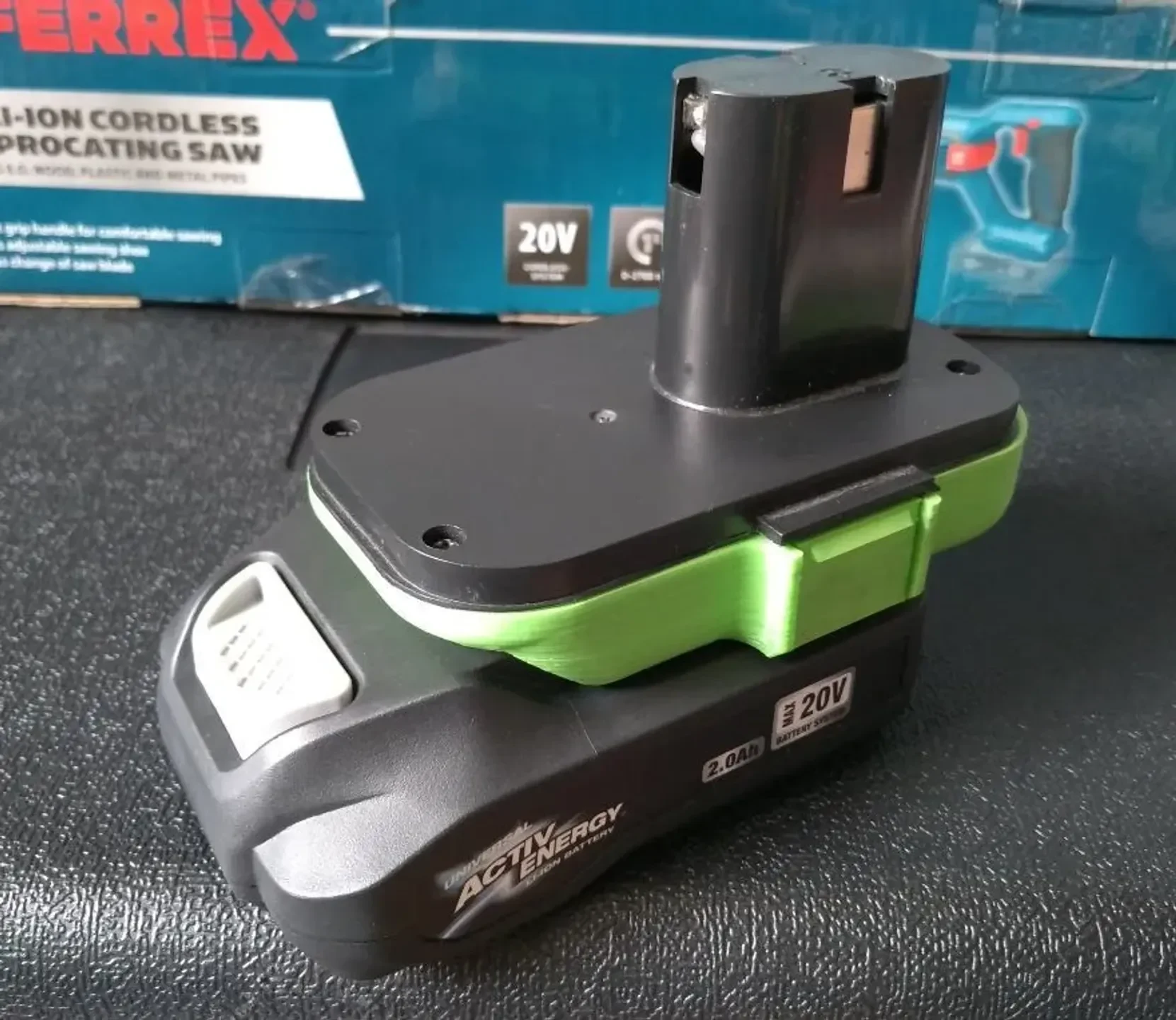

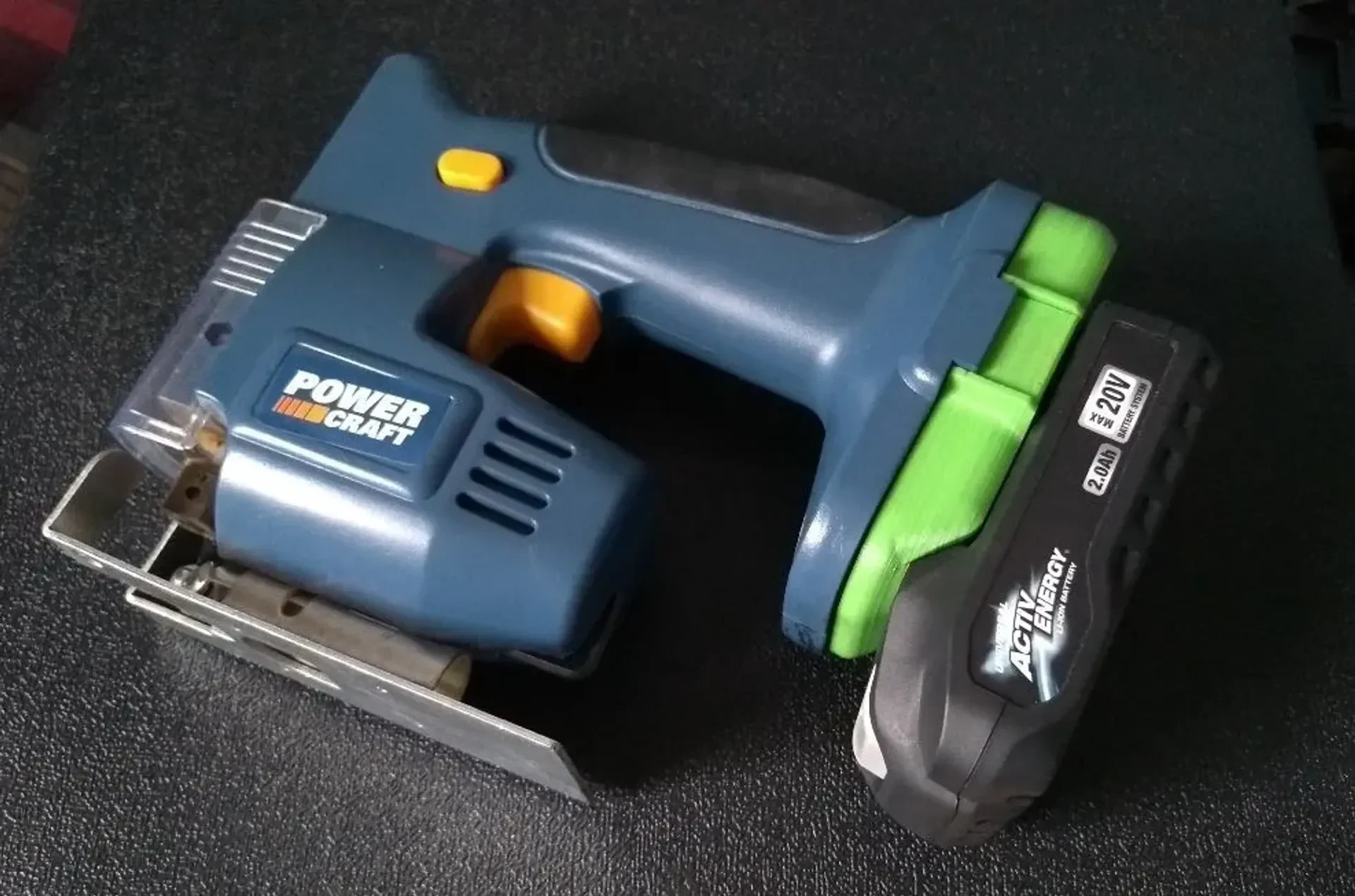

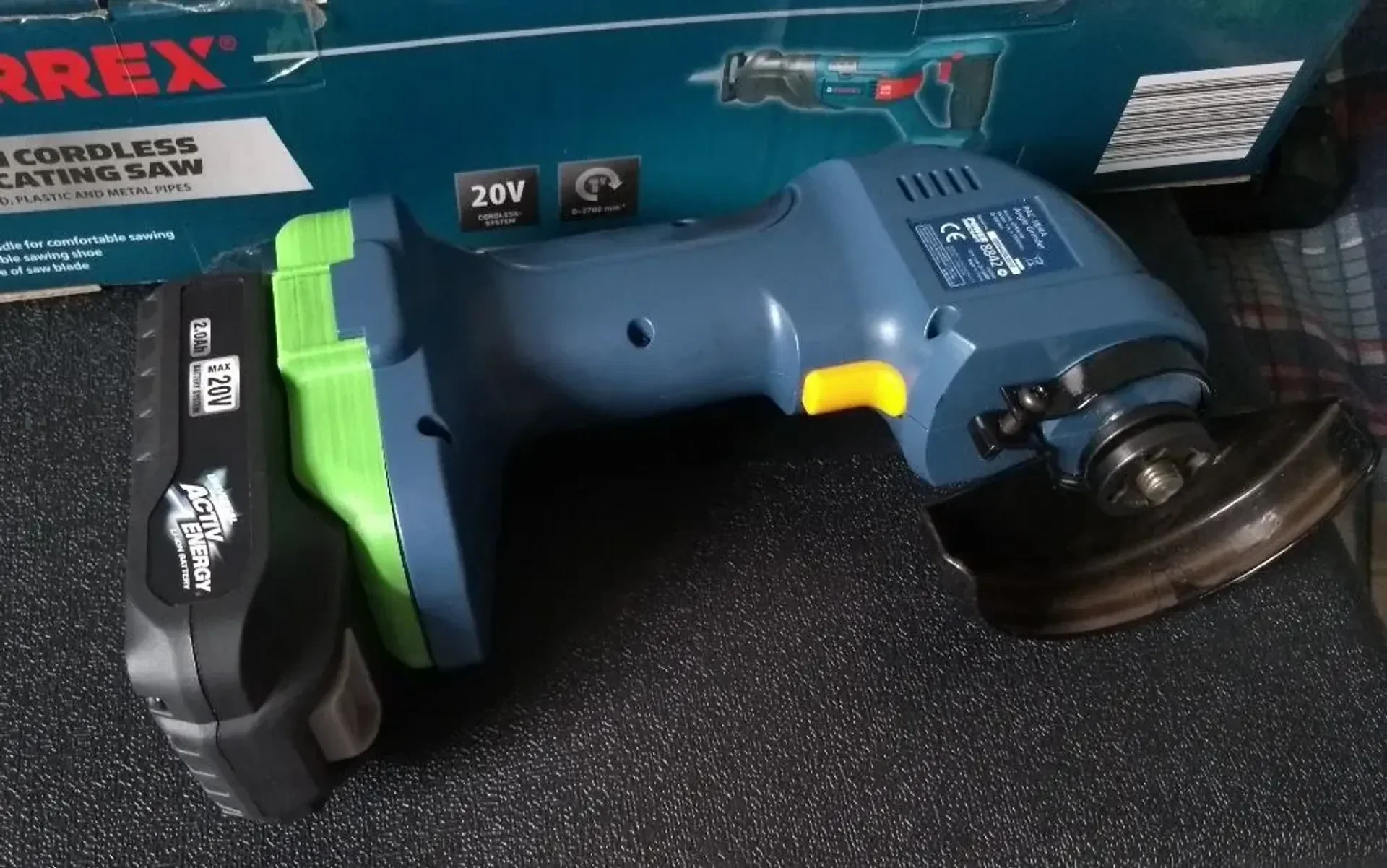

Это адаптер, позволяющий подключать Aldi Activ Energy 20 В к другим электроинструментам.
Я сделал часть разъема аккумулятора, которую можно прикрутить (в моем случае с помощью оригинальных винтов от оригинального аккумулятора)

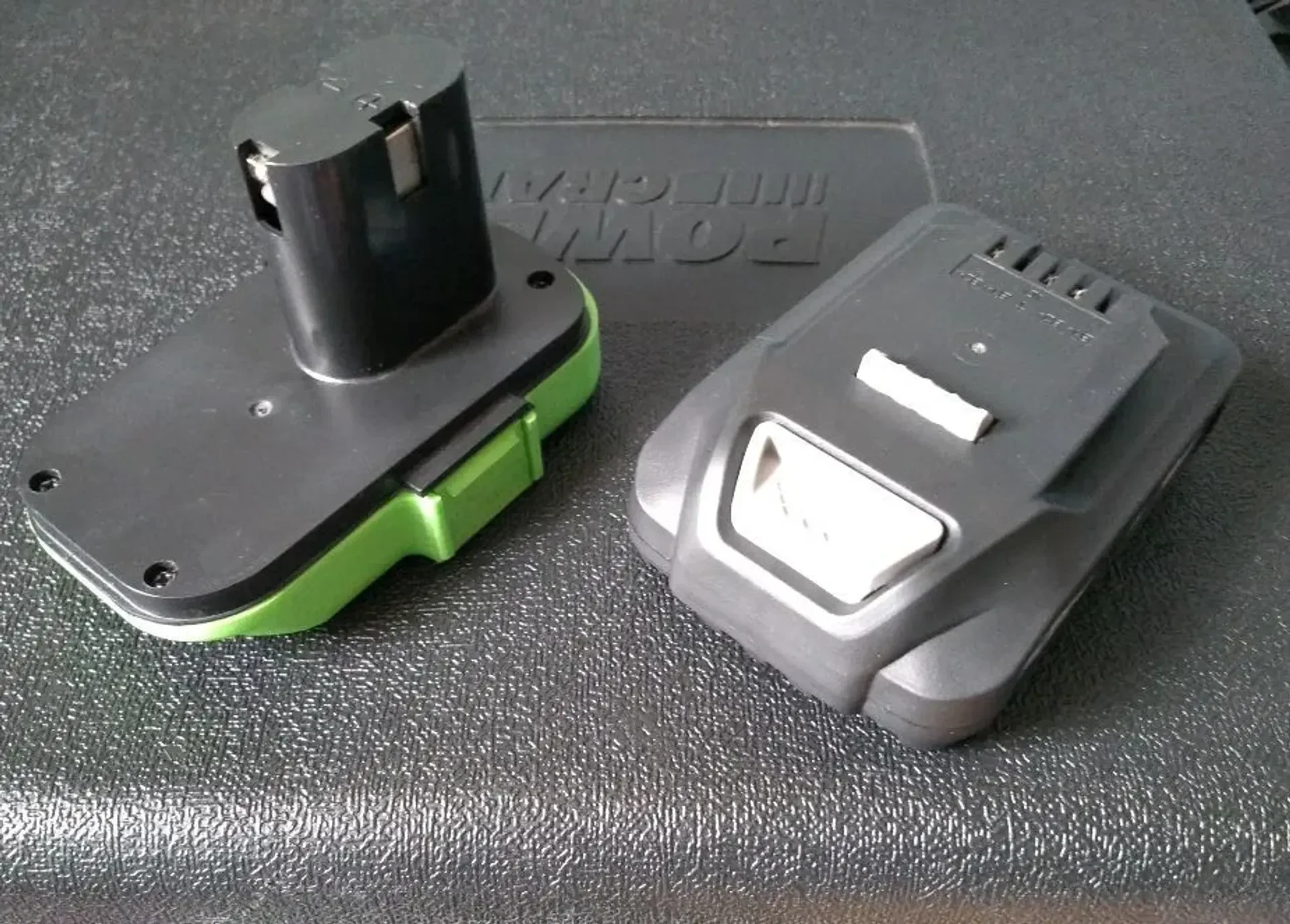

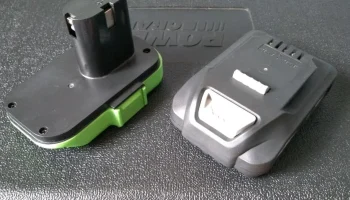

Адаптеры v1 и v2 отличаются только расположением аккумулятора относительно адаптера.
Я также включил шаблон stl только для части разъема аккумулятора на случай, если кто-то заинтересуется, чтобы он подходил для других электроинструментов.
Существует stl для металлических контактов, и это единственная деталь, которая вам понадобится для этой работы.

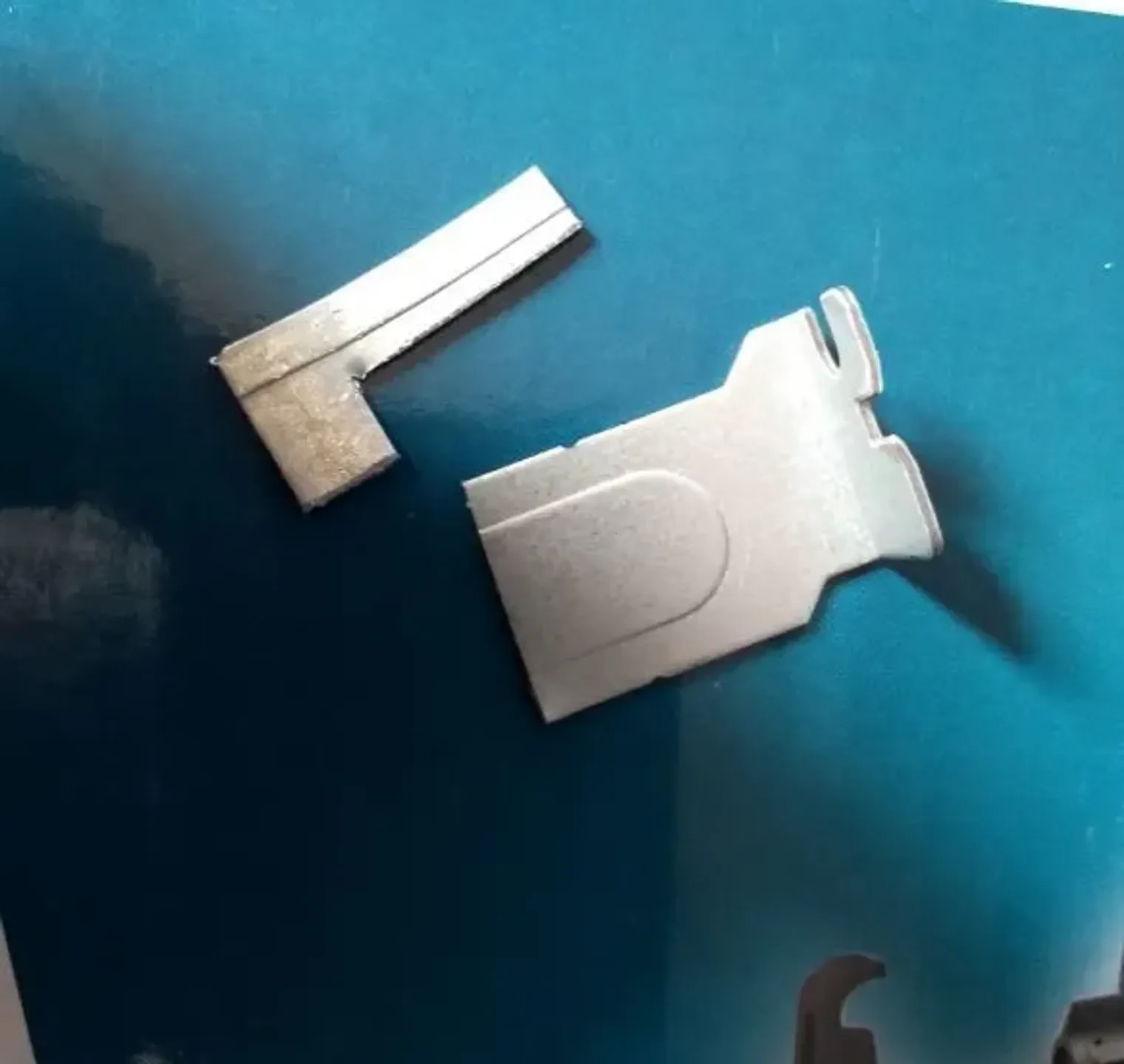

Я вырезал контакты из задней панели старого компьютера и обработал их напильником, прежде чем вставить в деталь, напечатанную на 3D-принтере. Их можно вдавить или слегка постучать небольшим молотком.

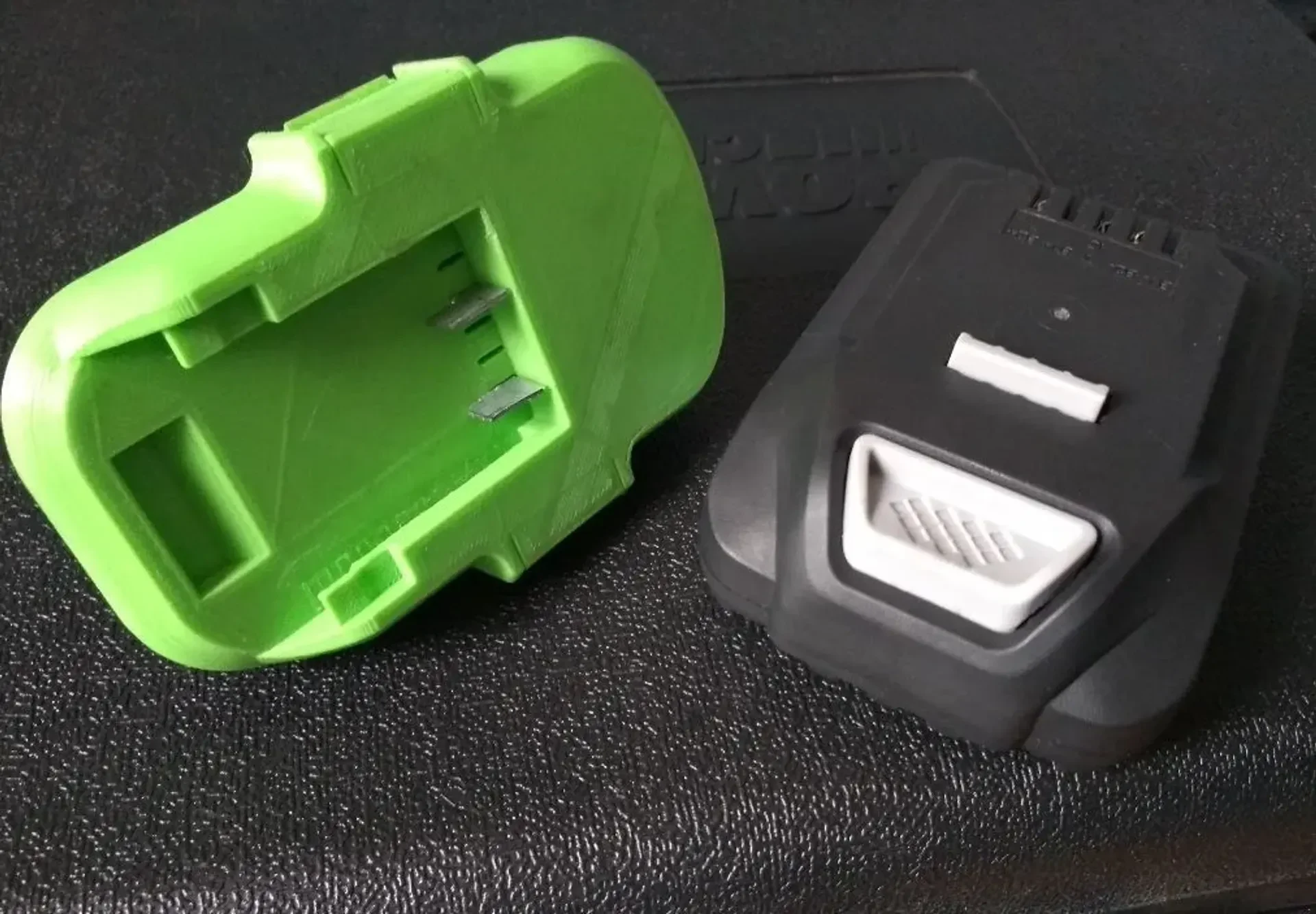

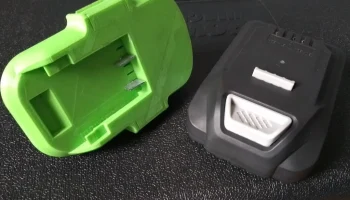

На одной из картинок показаны контакты, зажатые в правильные отверстия, а именно 2 (земля) и 5 (20 В). Эти выходы записаны на аккумуляторе как B2- и B2+.

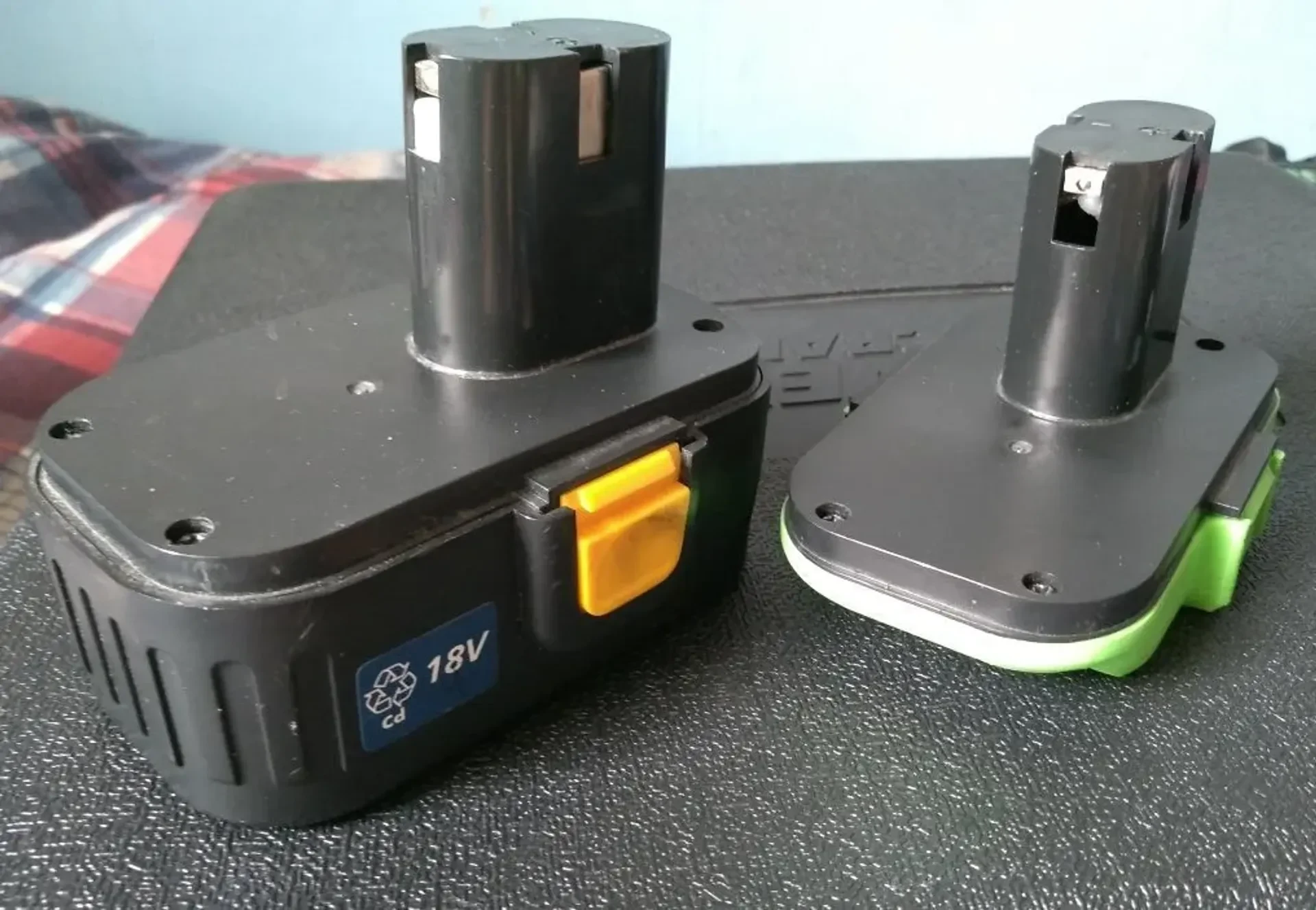

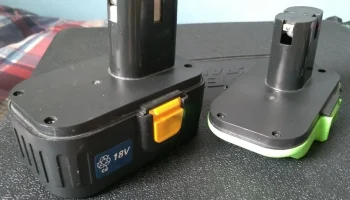

Верхняя часть оригинального аккумулятора со снятыми с аккумуляторного блока контактами
и провода для питания припаиваются, затем закрепляются в верхней части оригинальной детали горячим клеем (соблюдайте полярность при пайке) и остальные концы проводов припаиваются к верхней стороне запрессованных контактов. Затем верхняя часть прикручивается к напечатанно�� на 3D-принтере детали.
Отверстия в комплект не входят, поэтому их можно прикрепить к различным верхним частям, поэтому сделайте верхнюю обшивку достаточно толстой. Для самостоятельного нарезания резьбы 1,2 мм вполне подойдет.
Вам нужно везде распечатать адаптер аккумулятора с поддержкой. это для поддержки пазов направляющих, но некоторые опоры могут блокировать зажимы, которыми адаптер крепится к электроинструменту, поэтому их тоже придется снять.
Если я упустил здесь что-то, чего не объясняют фотографии, обязательно дайте мне знать в комментариях,
Настройки печати
Принтер:
Трокси х5с
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2 мм
Заполнение:
20
Нить:
Любой НОАК
