Адаптер аккумуляторной батареи Parkside 20 В КРЫШКА С СТ...
Описание

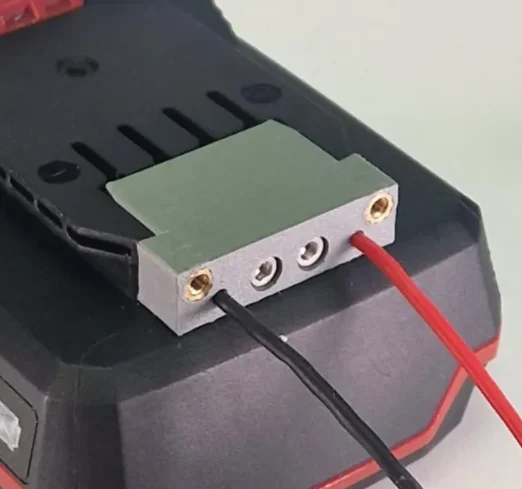

Это напечатанная на 3D-принтере крышка моего адаптера питания Parkside для литий-ионной батареи 20 В, которая превращает ее в портативный источник питания.
Этот вариант позволяет вам использовать мою вилку с подключенным собственным расширением.
Вам необходимо загрузить и собрать адаптер питания Parkside для литий-ионного аккумулятора 20 В (или вы можете использовать его в качестве чехла без вилки, если хотите).
Спецификация материалов (BOM)
Товар
Количество
Описание
1
2
Винт с головкой под торцевой ключ M3 × 6 мм
(ДИН 912/ИСО 4762)
2
4
Термореактивные вставки M3 × L4 × OD5
3
1
Вилка электропитания для парковки — завинчивающаяся версия
или
Вилка для парковки — клеящаяся версия
Вы можете выбрать любую версию. Разница лишь в том, как закреплены разъемы:
У 1 они удерживаются винтовым механизмом, а у 2 контакты нужно вклеить.
Примечание к печати и сборке
термофиксация вставок.
Пропустите провода от вилки через крышку,
Установите собранный адаптер вилки питания на место,
прикрутите его вместе с крышкой.
⚡Примечание по безопасности
Имейте в виду, что аккумулятор Parkside 20 В НЕ имеет встроенной защиты от пониженного напряжения, поэтому не рекомендуется использовать его в качестве источника питания без какой-либо защиты.
Несмотря на относительно низкое напряжение, этот проект предполагает электрические соединения, в том числе литий-ионные батареи, способные хранить большое количество энергии.
В зависимости от используемых материалов, качества печати, электрических соединений и метода сборки может возникнуть риск возгорания, короткого замыкания, перегрева или поражения электрическим током.
Прежде чем приступить к любой работе, убедитесь, что у вас есть достаточные технические знания и опыт работы с электрическими системами и аккумуляторами. Если этого требуют местные правила, убедитесь, что у вас есть соответствующая квалификация или разрешения.
Всегда используйте надлежащую изоляцию, подходящие сечения проводов и подходящие защитные компоненты (например, предохранители или защиту цепей) при интеграции этого адаптера в проект.
Автор не несет ответственности за любой ущерб, травмы или убытки, возникшие в результате использования, модификации или неправильного использования этой модели.
