Выдвижная коробка для проекта 18650

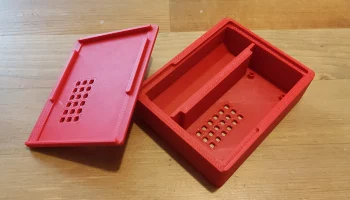

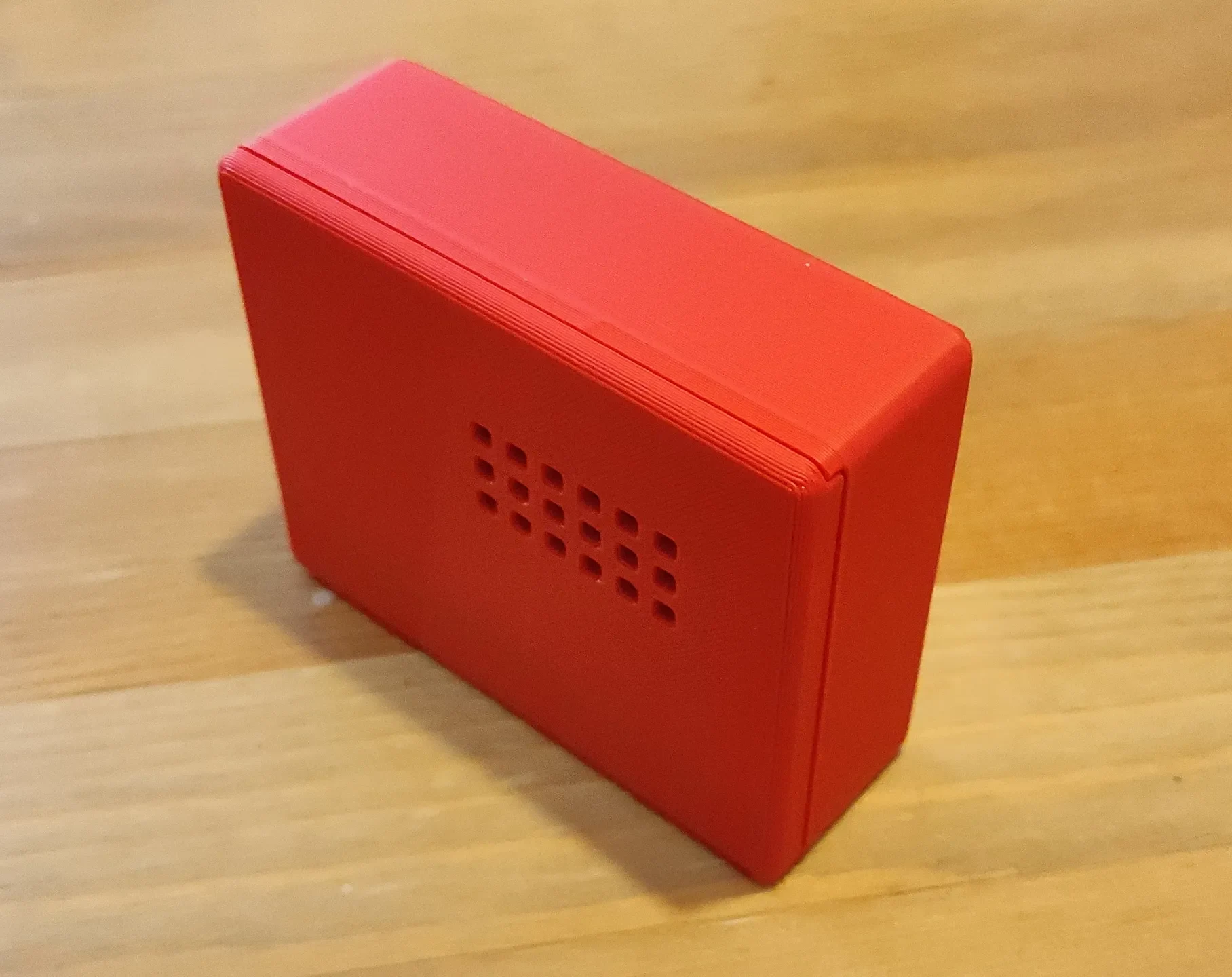

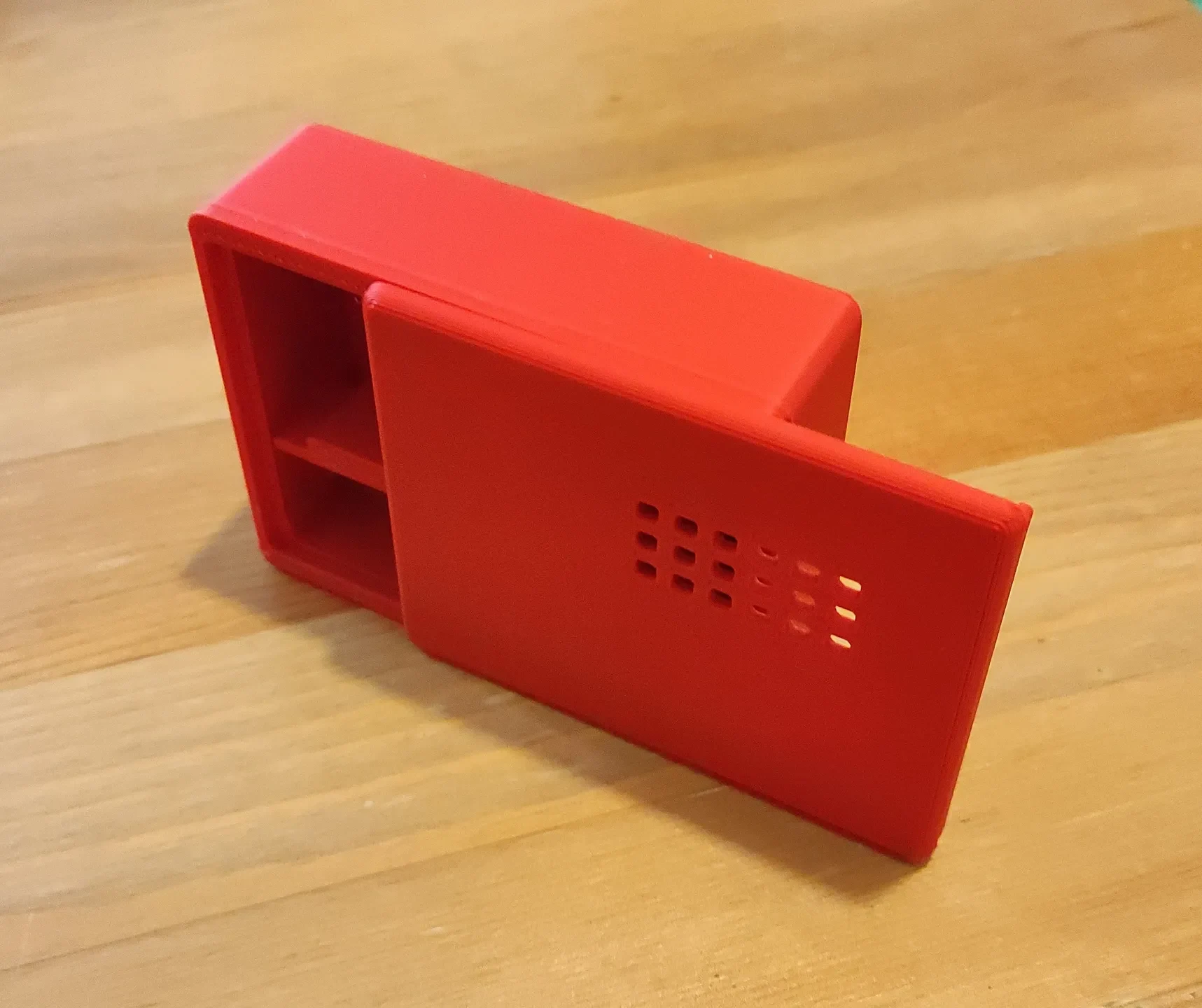

Эта небольшая коробка предназначена для батареи 18650 и имеет небольшой отсек для печатной платы. В комплект поставки входят монтажные стойки с отверстиями (подходят для стяжек М2). Крышка коробки открывается и защелкивается при закрытии.

Размеры:

Полная коробка: 82 x 66 x 29 мм
Отсек для печатной платы: 30 x 73 мм
Монтажные отверстия (от центра до центра): 24,13 x 60,33 мм.

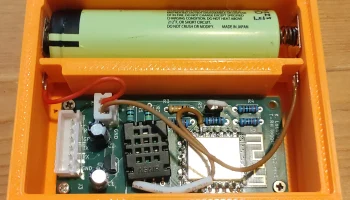

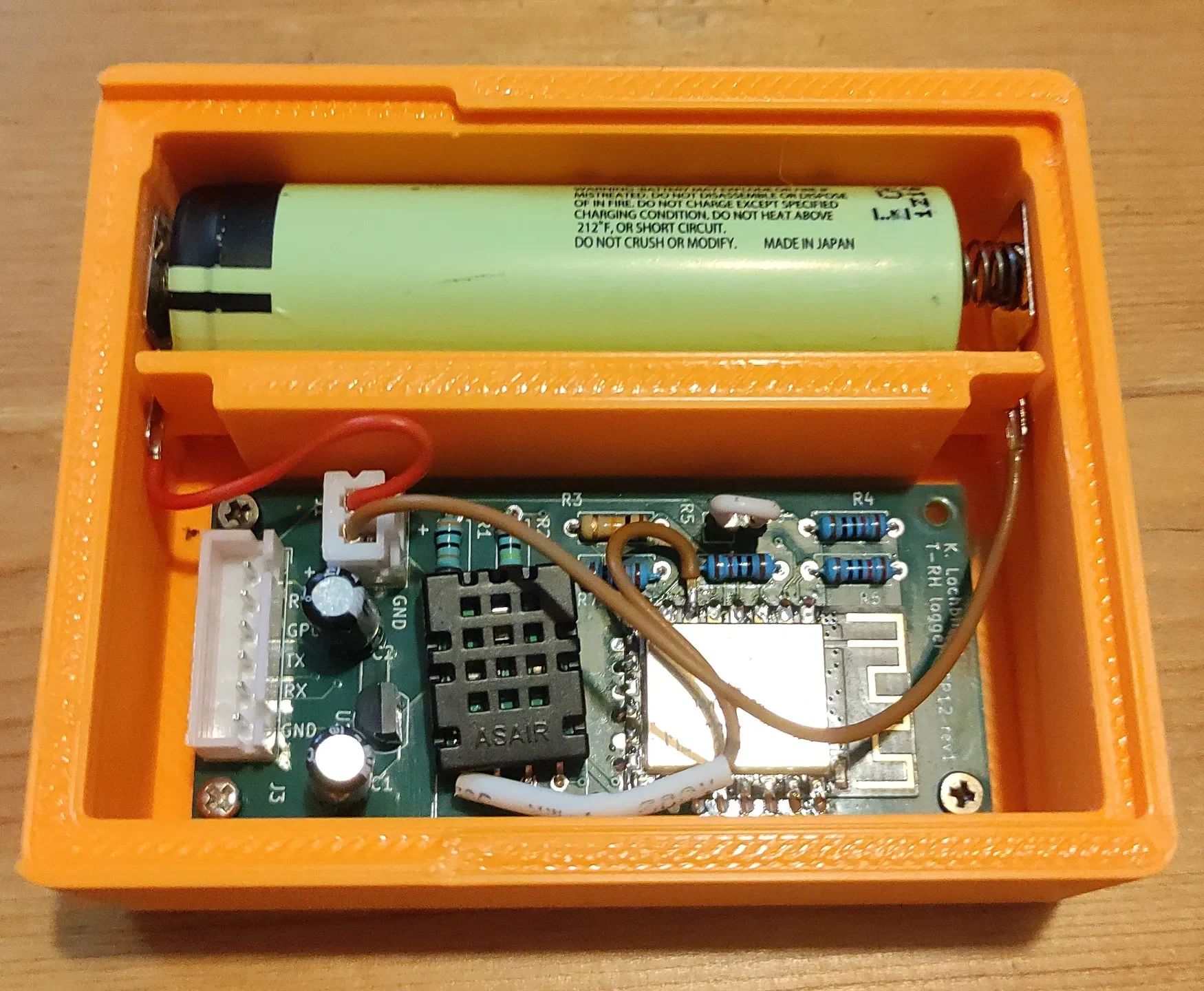

Я использую этот блок для собственной разработки небольшого регистратора данных на базе ESP12. Вот почему странные меры.

Для работы необходимы клеммы аккумулятора (см. фотографии). Вы можете найти дешевые на Amazon и т. д.

Сюда включены две версии (включая файлы STEP). Один с вентиляционными отверстиями в корпус�� коробки и крышке, другой без (noVent).

Если вы хотите изменить дизайн, вот оригинальный дизайн Onshape. Или используйте файлы STEP.

Мои настройки печати (время печати: ~ 1,5 часа):

НОАК
Сопло: 0,6 мм
Высота слоя: 0,3 мм
Два периметра
Три верхних и два нижних слоя.
Заполнение: 15%
Нет опор
