MPB - Модульный блок питания - База + модуль Powerbank

Источник:

www.printables.com

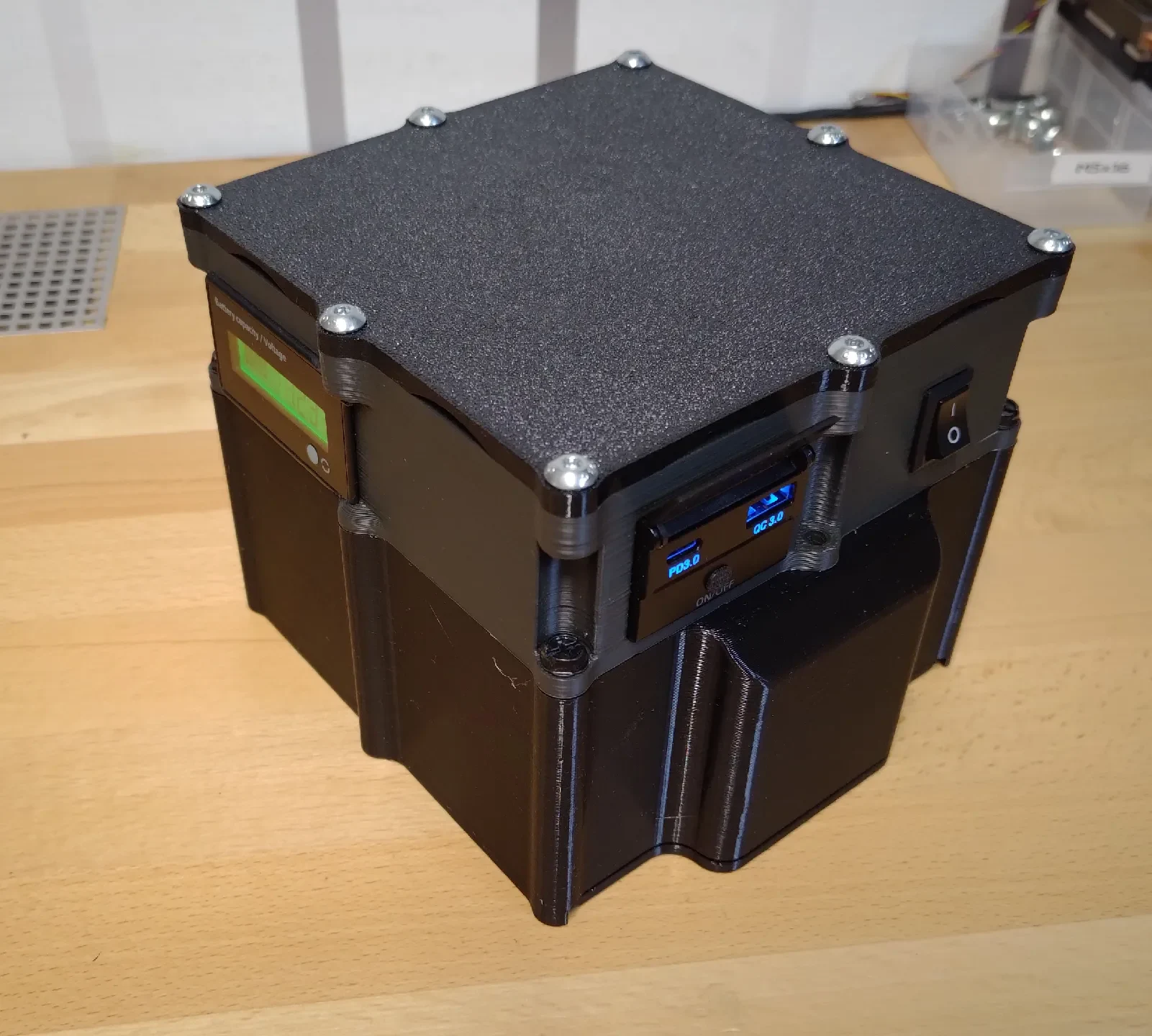

MPB (модульный блок питания) — это результат многих итераций гибкого, безопасного и портативного корпуса для моих больших аккумуляторных блоков 18650. В настоящее время эта модель находится в версии 4. (Изображение для предварительного просмотра относится к версии 3 и будет обновляться.) Крышка батарейного отсека внизу удерживается за счет трения под действием веса аккумуляторного блока, что позволяет осуществлять быструю замену.

Все детали можно печатать с помощью сопла диаметром 0,6 мм при высоте слоя 0,3 мм. Рекомендуется 2 стены, 3 нижних/верхних слоя. Во время тестирования использовалось 15% сотовое наполнение.
Вы лучше всех знаете свой принтер, поэтому при необходимости измените настройки. Допуски на отверстия жесткие.

Ремиксы и совместимые модули приветствуются. Отзывы, как положительные, так и отрицательные, приветствуются. Предложения приветствуются.

Максимальный размер батареи — 6х6 ячеек 18650 с кулером 40х40, прикрепленным к фронтальной BMS.

Инструкции по сборке включены в PDF-файл, а также более подробная спецификация с некоторыми неспонсируемыми ссылками для покупки.

Необходимые материалы (краткий обзор)

16 Резьбовые вставки M5

16 винтов M5x12

Аккумулятор 3S (разряд мин. 5А)

Повышающий преобразователь постоянного тока в постоянный

Индикатор состояния батареи

Прямоугольный переключатель 19х12мм.

USB-модуль зарядки PD

Провода (взяты из источника питания ПК, использованного в примере, AWG18?)
