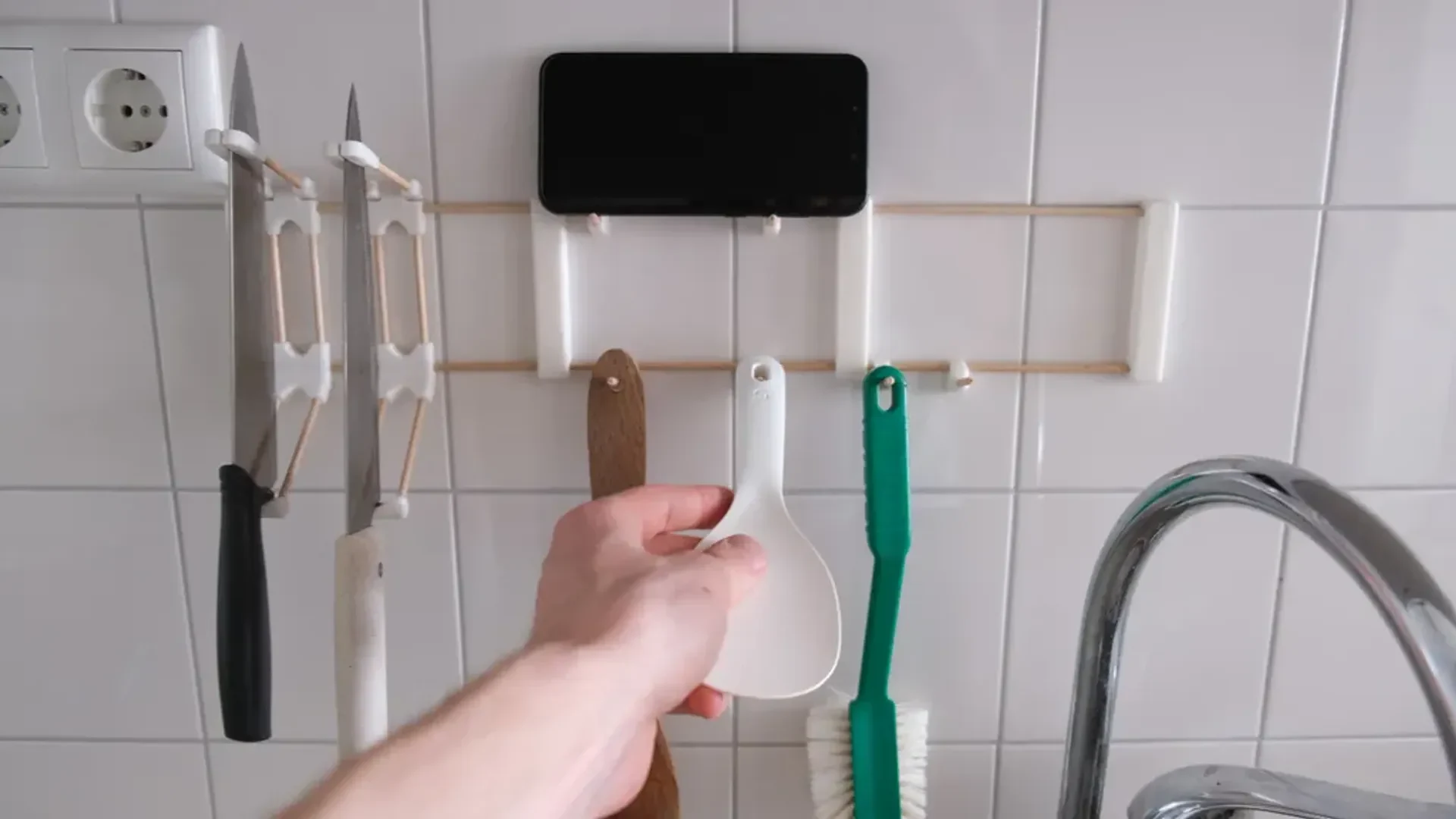

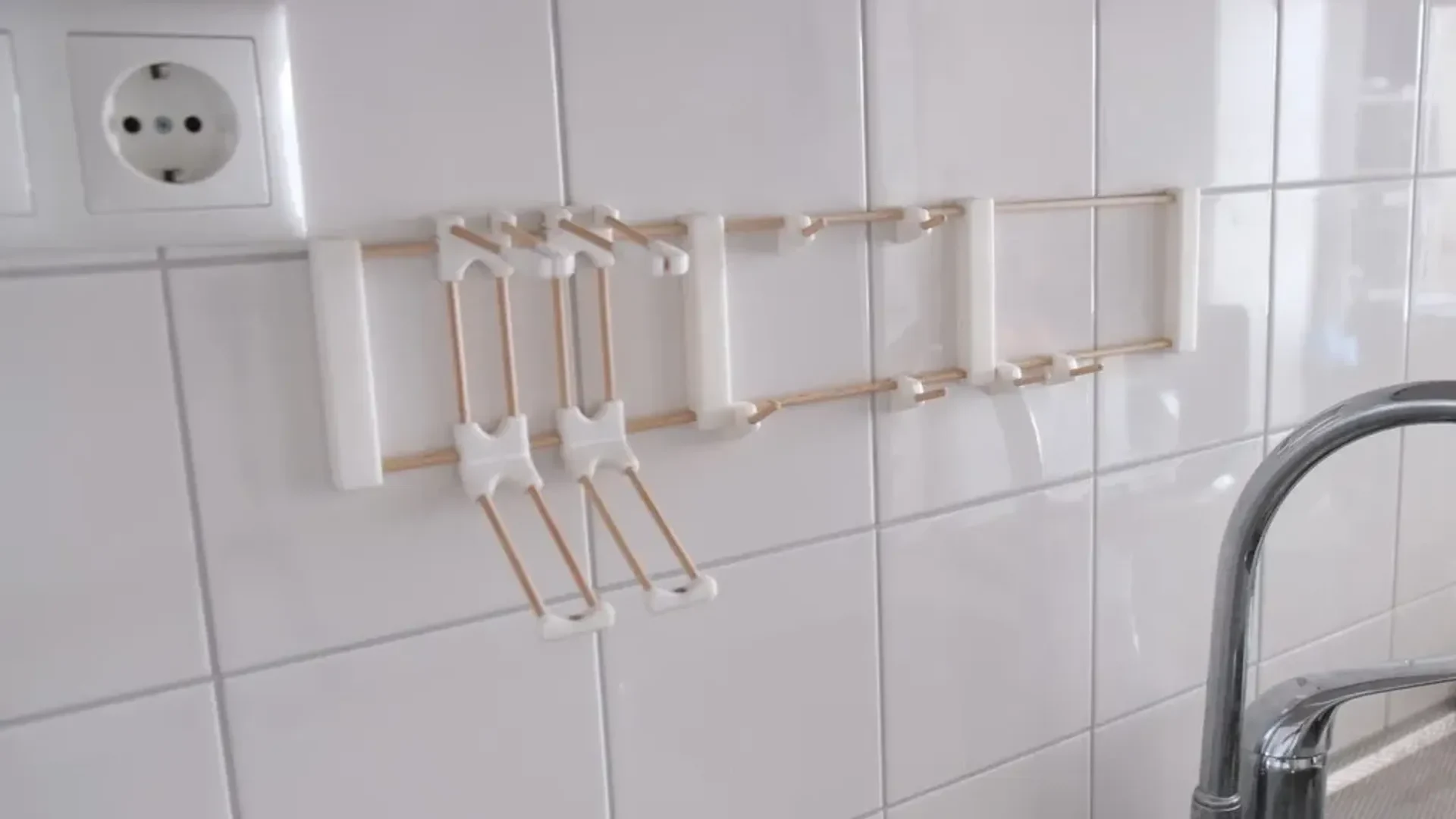

Кухонный рельс

Я потратил огромное количество времени на упрощение и улучшение каждой детали этой конструкции. Если что-то неясно, пожалуйста, дайте мне знать!

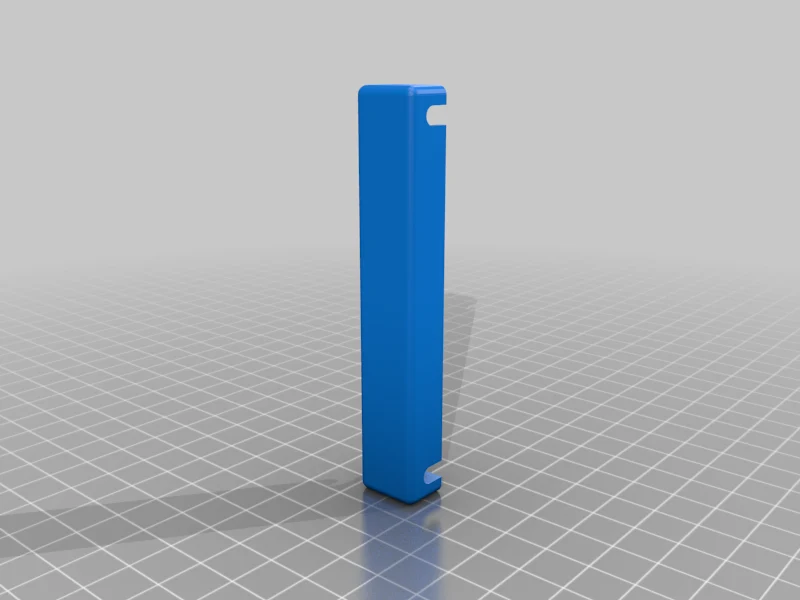

Вспомогательный инструмент — это всего лишь вспомогательный инструмент при сборке конструкции, а также креплении деталей на стену. Все детали плотно прилегают друг к другу, поэтому для того, чтобы втолкнуть стержни, требуется небольшое усилие. Две части шарнира рычага могут быть установлены правильным и неправильным способом. убедитесь, что вы собрали его так, чтобы рычаги были направлены друг к другу. Чтобы разрезать деревянные стержни основной направляющей, сначала прикрепите настенные крепления к стене, а затем поместите древесину внутрь, чтобы разрезать ее по двум внешним краям с обеих сторон.

Как работает помощник:

С помощью вспомогательного инструмента разрежьте стержни, как показано на видео. Точки указывают необходимое количество стержней.

Как распечатать:

20% заполнение, 3 параметра, без опор

Что вам нужно для этого:

неодимовые магниты (диаметр = 5мм, высота 2,5мм)
Прочный двусторонний скотч, например скотч 3М, или двусторонний водостойкий прозрачный скотч, который можно приобрести на AliExpress. в противном случае вы также можете прикрутить направляющие к стене.
деревянные стержни (диаметр 4 мм)

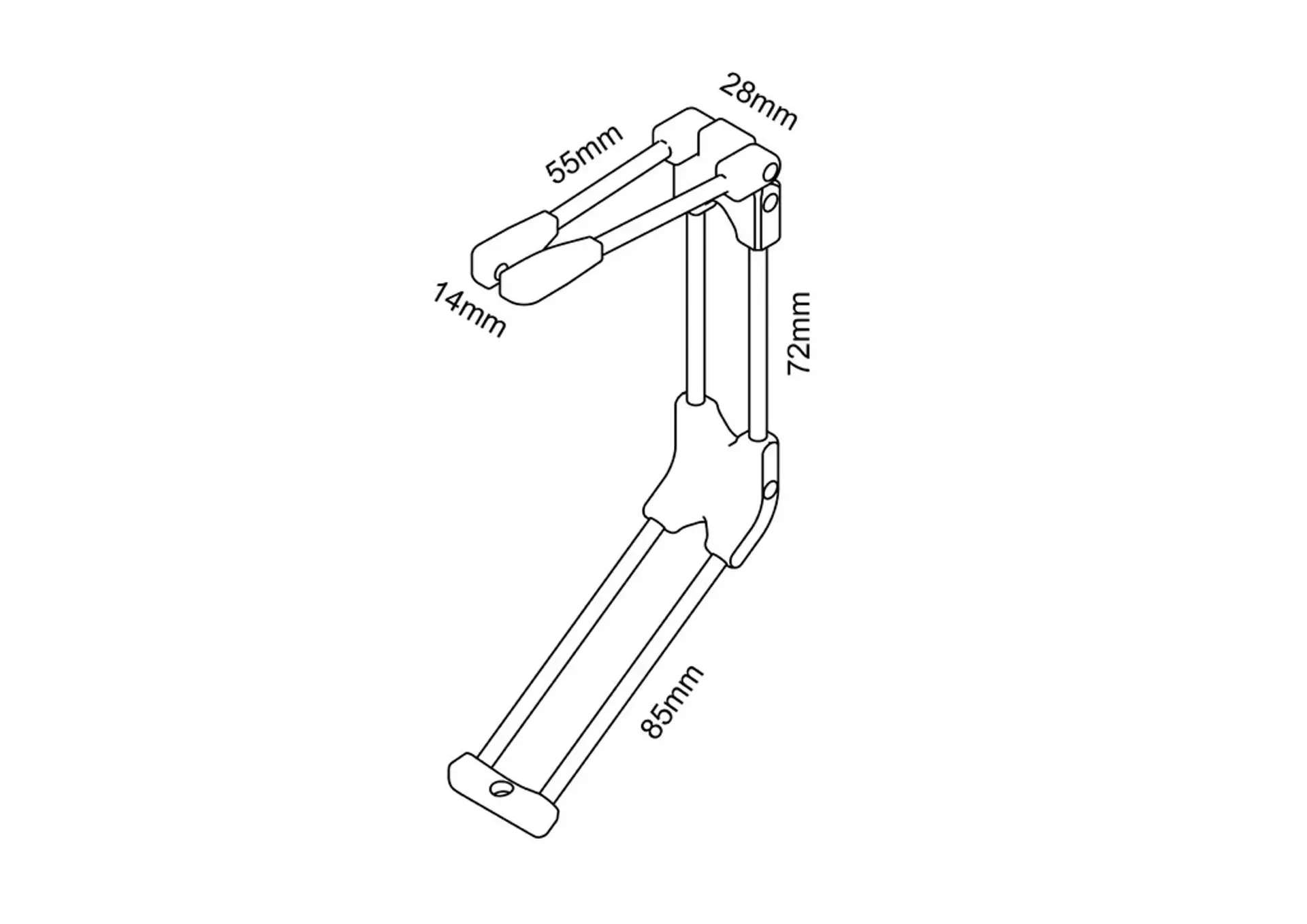

Длина деревянных прутьев для держателя ножа:

14 мм

28 мм

55 мм х2

72 мм х2

85 мм х2

Длина крюка зависит от использования, как и длина двух основных направляющих стержней.

Спасибо Седрику за огромную помощь в этом проекте!

Как я это разработал
