Ножны кухонный нож ИКЕА ВОРДА

Источник:

www.printables.com

В отпуск я всегда беру с собой большой кухонный нож. Обычно мы снимаем квартиры и любим готовить местные блюда или просто готовить салат на обед и тому подобное, а кухонное оборудование, как правило, имеет качество «по крайней мере, люди не украдут это». Не то чтобы я виню в этом людей, сдающих квартиры в аренду: если у вас есть хорошие вещи, они, вероятно, просто исчезнут.

До того, как у меня появился 3D-принтер, я обертывал нож несколькими слоями картона и прик��еивал скотчем. Но не более того! Этот дизайн подходит для самого большого ножа IKEA VÖRDA (длиной около 21 см или 8 дюймов).

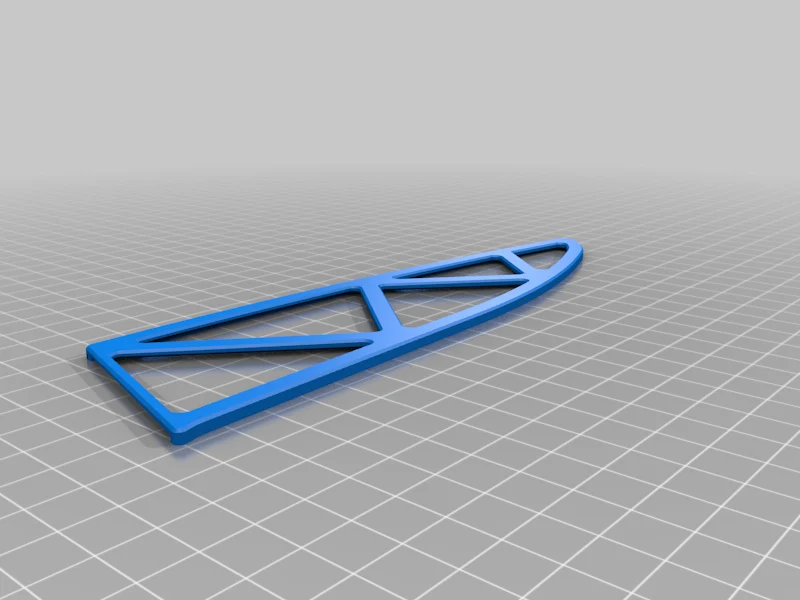

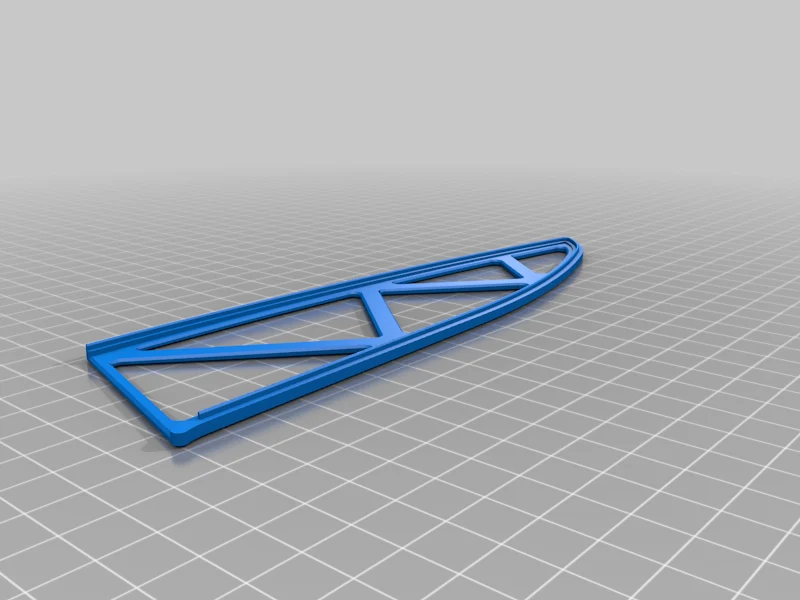

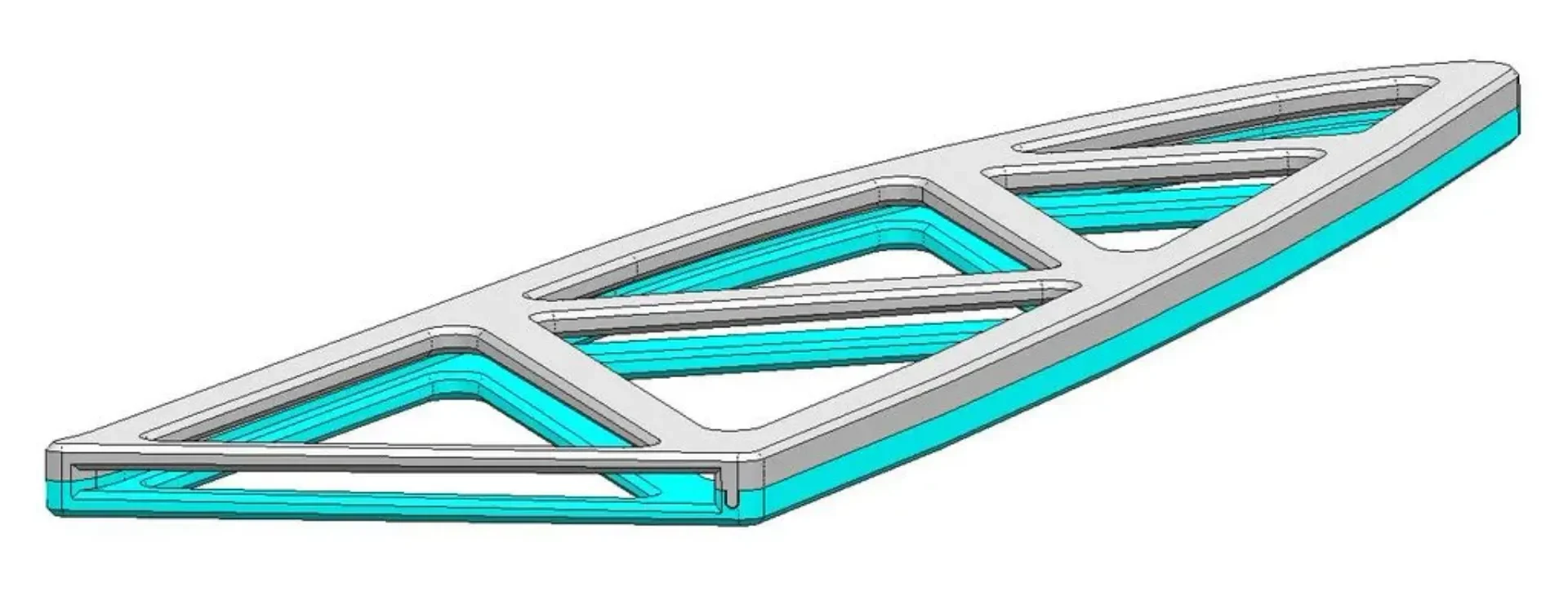

Сама конструкция достаточно проста. Форма ножа, пара углов, несколько вырезов для экономии материала. Деталь состоит из двух половин, которые соединяются между собой. Что немного интереснее, так это то, как у��нать, какой формы ваш нож, и перенести его в САПР.

Я выбрал в принципе достаточно простой метод, но дьявол кроется в деталях.

Нарисуйте контур ножа на листе бумаги. Используйте тонкий черный маркер и будьте как можно точнее. Рядом с ним нарисуйте опорную линию определенной длины (скажем, 100 мм), чтобы впоследствии можно было проверить масштаб.
Отсканируйте лист бумаги. Используйте 2-битное (черно-белое) сканирование или преобразуйте его позже.
Создайте файл отсканированного изображения в формате dxf. Я использовал Convert.io, но есть инструменты, которые работают и в автономном режиме (хотя большинство из них стоят денег).
Импортируйте dxf в программу CAD по вашему выбору. Обратите внимание на масштаб. Используйте опорную линию для справки.
Создайте двухмерную форму вашего ножа с помощью линий и дуг, используя отсканированный файл DXF в качестве визуального ориентира. В одном месте я использовал сплайн, но в большинстве случаев в этом нет необходимости.
Распечатайте любую форму, которую вы придумали, в масштабе 1:1 и сравните с формой вашего ножа. Регулируйте, пока не получите четкое представление о форме вашего ножа.
Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20%
