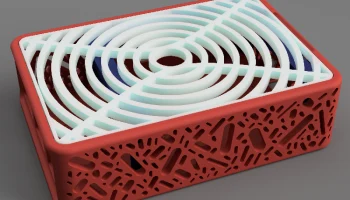

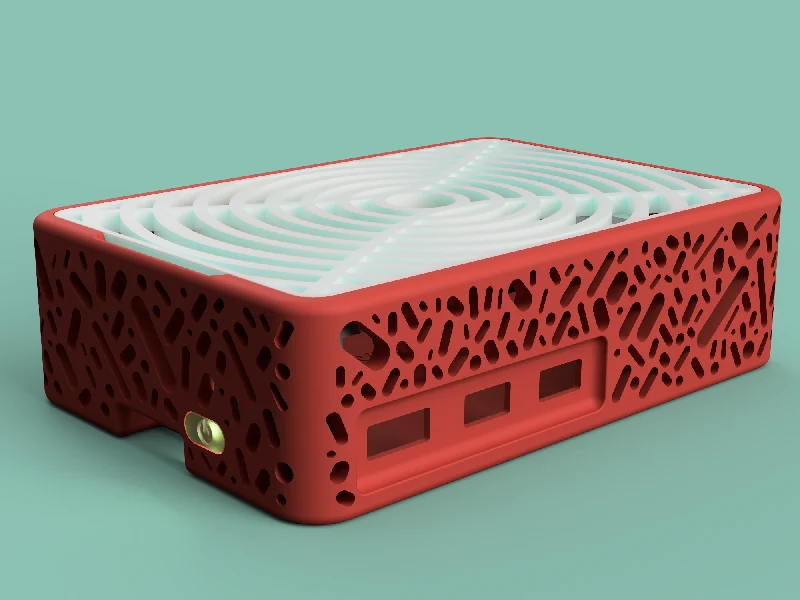

Корпус Raspberry Pi 5 с поддержкой HAT M.2 NVME SSD, специальной верхней частью и кнопкой питания (ОБНОВЛЕНО v1.3) pi5 rpi5

Прежде всего, спасибо, что нажали и, возможно, распечатали мою модель :D

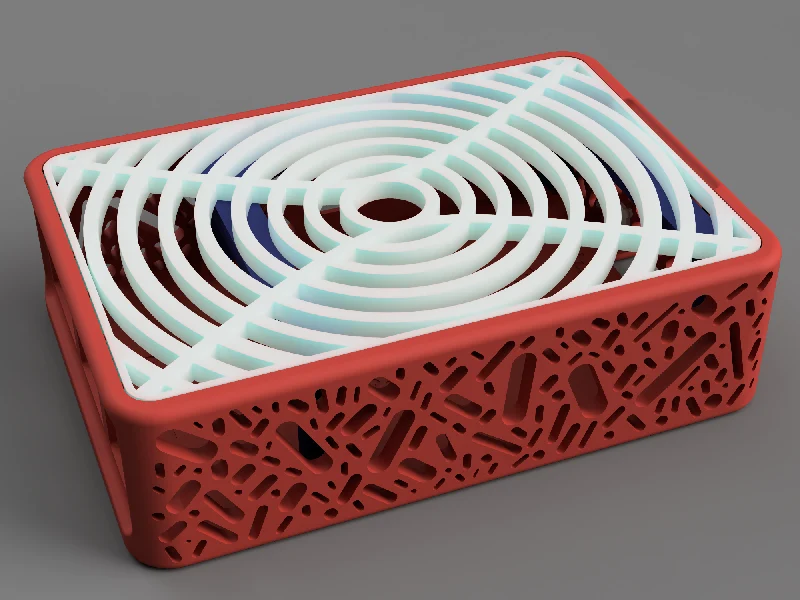

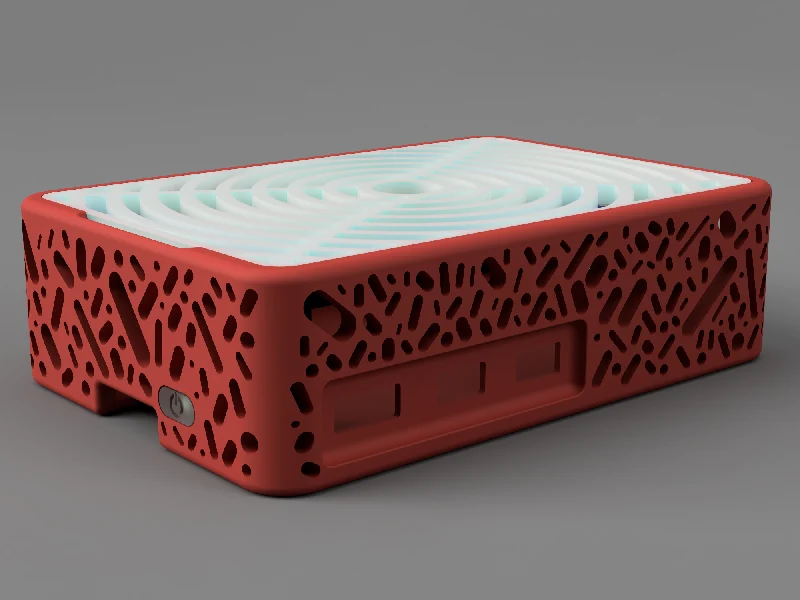

Корпус Pi 5 повторяет дизайн моего корпуса Pi 4.

Верхняя и средняя рамки остались без изменений.

Для печати FDM я рекомендую PLA или другой жесткий пластик.

!!!

Официальный M.2 HAT+ не подходит к стандартному корпусу из-за длинных стоек и больших винтов...

Официальный M.2 HAT+, возможно, подойдет на +5 мм, вам нужно будет спроектировать свой собственный топпер или вкрутить пи снизу, так как я сделал возможность винтов с корпусом +5 мм.

Официальный активный кулер подходит для обеих моделей.

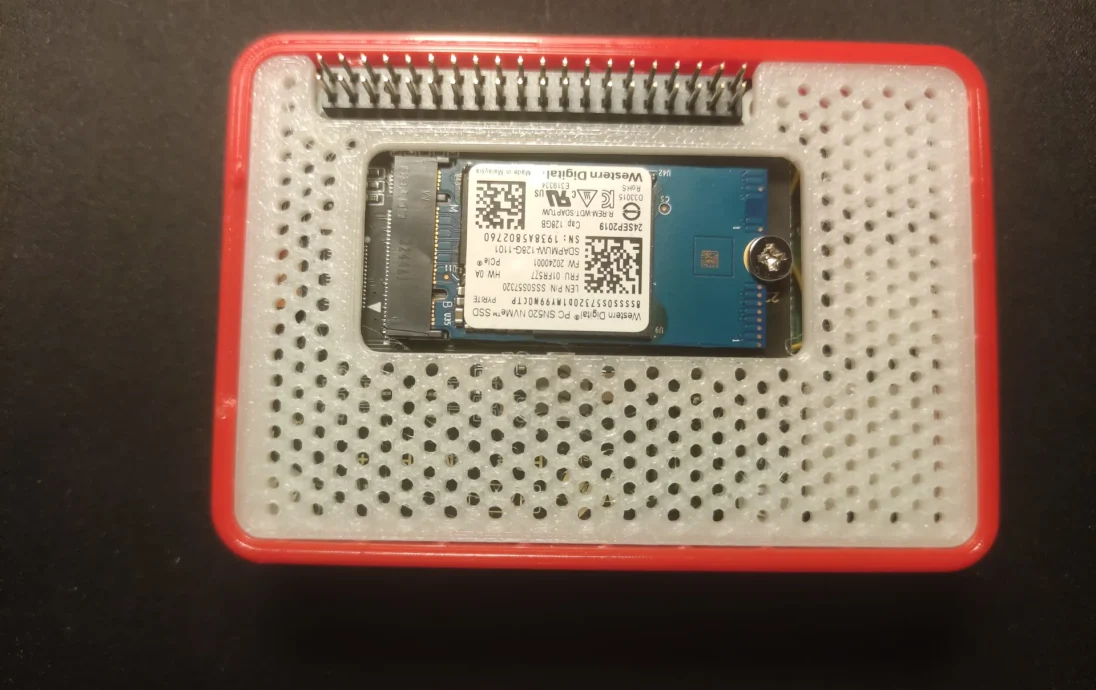

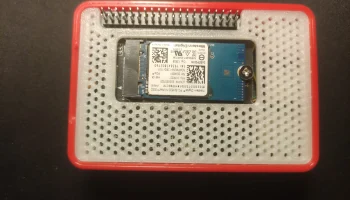

Я купил шляпу Waveshare m.2 nvme здесь (AliExpress), и это официальный сайт.

Что вам нужно распечатать:
Корпус корпуса
Чехол Топ
Средний кадр (нет среднего кадра, если вы используете M.2 NVME HAT)
Кнопка (вы можете не печатать ее)

С поддержкой или без?
Если у вас есть принтер SLA/RESIN, распечатайте запрос на поддержку.
Если у вас есть вариант использования принтера FDM/FILLAMENT с поддержкой.

Какой средний кадр выбрать:
Сторона:
полный зазор вентилятора
Порты GPIO или камеры закрыты
Средний:
вентилятор частично закрыт
Боковая-средняя:
я думаю ничего не надо закрывать (будет только порт PCIe)
Смещение боковых и центральных штифтов вентилятора (РЕКОМЕНДУЕТСЯ):
все ясно (похоже на осьминога)
Никакой средней рамки, если вы используете M.2 HAT (если хотите, вы можете распечатать эту крышку GPIO для контактов, чтобы не повредить пальцы :D)

Что вам нужно для завершения печати:
Плоскогубцы/бокорезы, чтобы вытащить опоры (если вы распечатали корпус с опорами)

RPI5 не хочет загружаться с SSD?
Вы установили порядок загрузки? (если вы этого не сделали, следуйте этому руководству Джеффа Герлинга)
Отредактируйте EEPROM на Raspberry Pi 5.
sudo rpi-eeprom-config --edit
Измените строку BOOT_ORDER на следующее:
BOOT_ORDER=0xf416
Добавьте следующую строку, если используете адаптер без HAT+ (если вы используете waveshare M.2 NVME HAT+, этого не делайте):
PCIE_PROBE=1
Нажмите Ctrl-O, затем Enter, чтобы записать изменение в файл.
Нажмите Ctrl-X, чтобы выйти из nano (редактора).
Если он по-прежнему не хочет загружаться, попробуйте переподключить разъем PCIe.
В конце концов, если это не сработает, попробуйте обновить биос/прошивку на вашем PI5 (у меня была такая проблема)
Загрузиться в ОС с SD-карты
Запустите sudo apt update, а затем sudo apt install rpi-update, чтобы получить утилиту.
Запустите sudo rpi-update, чтобы запустить утилиту, и следуйте инструкциям на экране.
Перезагрузитесь и все (это руководство я использовал для справки)

Размеры нестандартного топпера:

В комплект входят полюса для шляпы Waveshare m.2 NVMe, а для корпуса +5 мм другие размеры такие же, как у оригинала.

Настройки печати:
Скорость: любая
Заполнение: 10-100%
Количество стен: 2-4
Втягивание: Настройте его <3 (вы можете сделать это с помощью этого)

Как изменить регистр (версия 1.1 и ниже), чтобы она соответствовала Waveshare M.2 NVME HAT+:
Возьмите крестовую (+) отвертку (я использовал PH2).
Вращайте отвертку в два отверстия рядом с боковыми портами Raspberry Pi, пока не будет сошлифовано достаточно материала, чтобы вместить винты для установ��и HAT на Pi.
От до

Журнал изменений:
V1
Первоначальный выпуск (ожидание прибытия PI5)
В1.1
Отверстия для вентилятора на корпусе корпуса.
В конце концов я получил RPI5, чтобы проверить корпус, последний дизайн идеально подходит для моего процессора с кулером!
Я поместил старые файлы в папку LEGACY (возможно, неисправную).
В1.2
Поддержка SSD (waveshare M.2 NVME HAT+)
Изменения в креплении на корпусе
Новые столешницы для поддержки SSD (пустые, с отверстиями и файлом fusion 360)
Руководство по изменению версии 1.1 и более ранних версий для поддержки Waveshare M.2 NVME HAT+
Добавлено настенное крепление
Руководство по устранению неполадок SSD
В1.3
добавлен дизайн корпуса +5 мм
новый топпер для шляпы waveshare для корпуса +5мм
файлы для смены регистра +5мм

Удачи в печати! (и спросите, нужна ли вам помощь)
Если хотите, можете сделать пожертвование на моей странице ko-fi
