ESP8266 D1 Мини-корпус с перма-прото (маленький размер б...

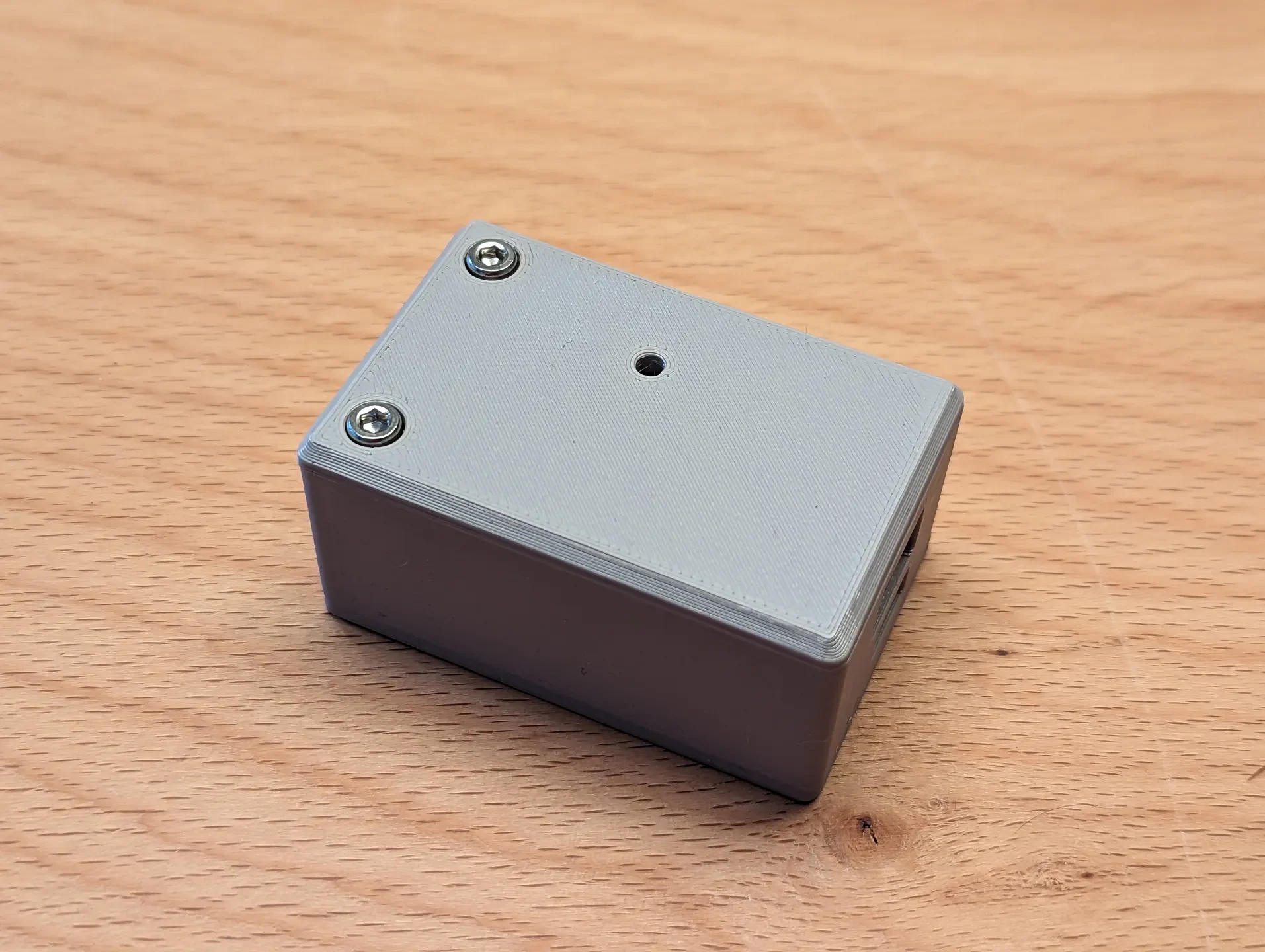

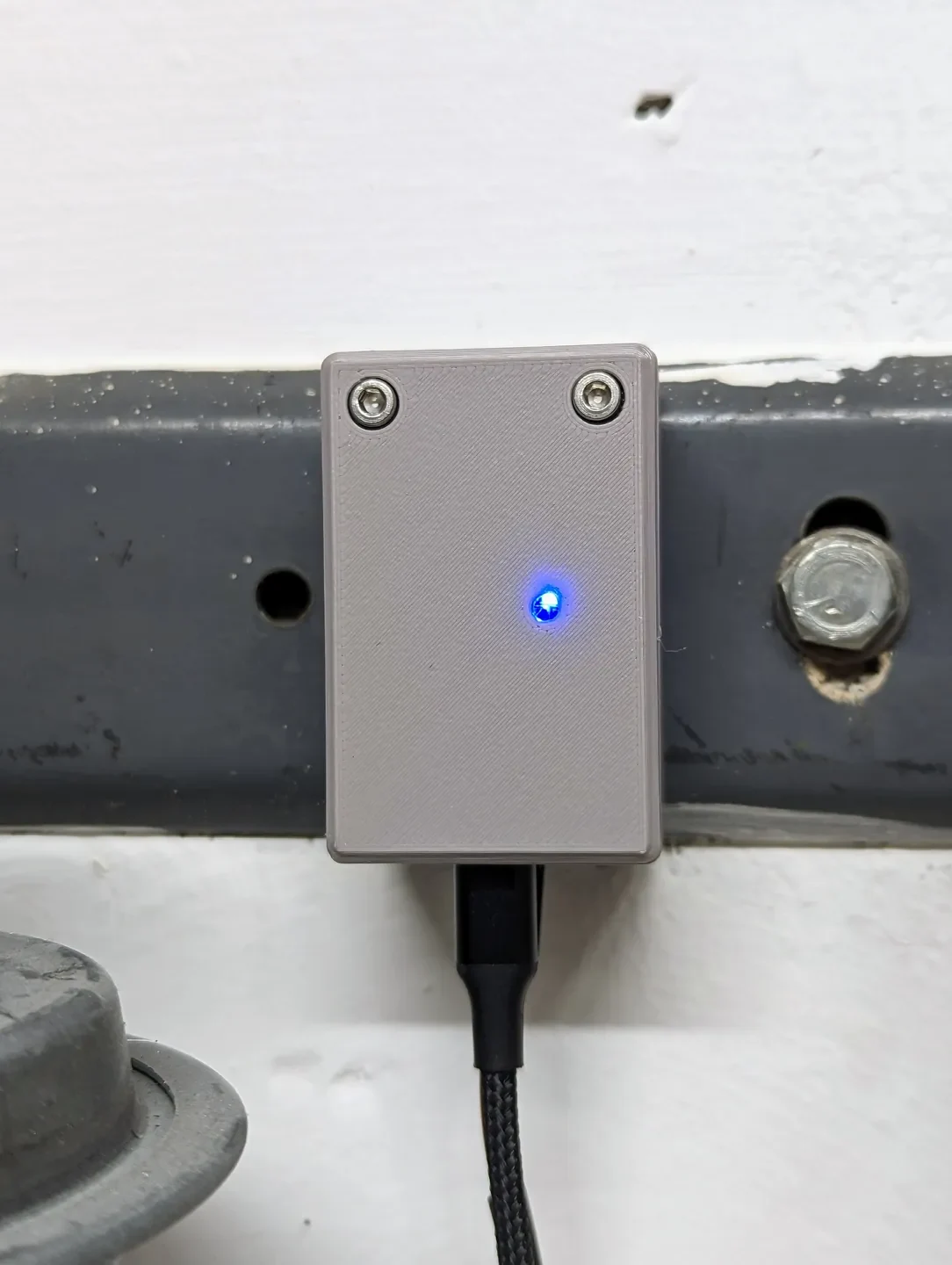

Это небольшой чехол для установки ESP8266 D1 Mini на небольшой Adafruit Маленькая доска Perma-Proto размером с жестяную банку мятного цвета. Perma-proto подходит для схем меньшего размера. Корпус достаточно высокий, чтобы вместить плату с разъемами контактов, к��торые обычно поставляются с D1. Небольшое отверстие позволяет видеть встроенный светодиод, например, для индикации состояния. В основании имеются пазы для двух магнитов (10 х 6 х 2 мм), которые также легко снять. Две вставки с резьбой M3 x 3 мм входят в основание для ввинчивания винтов M3 x 22 мм через крышку, а также удерживают на месте плату perma-proto и D1.

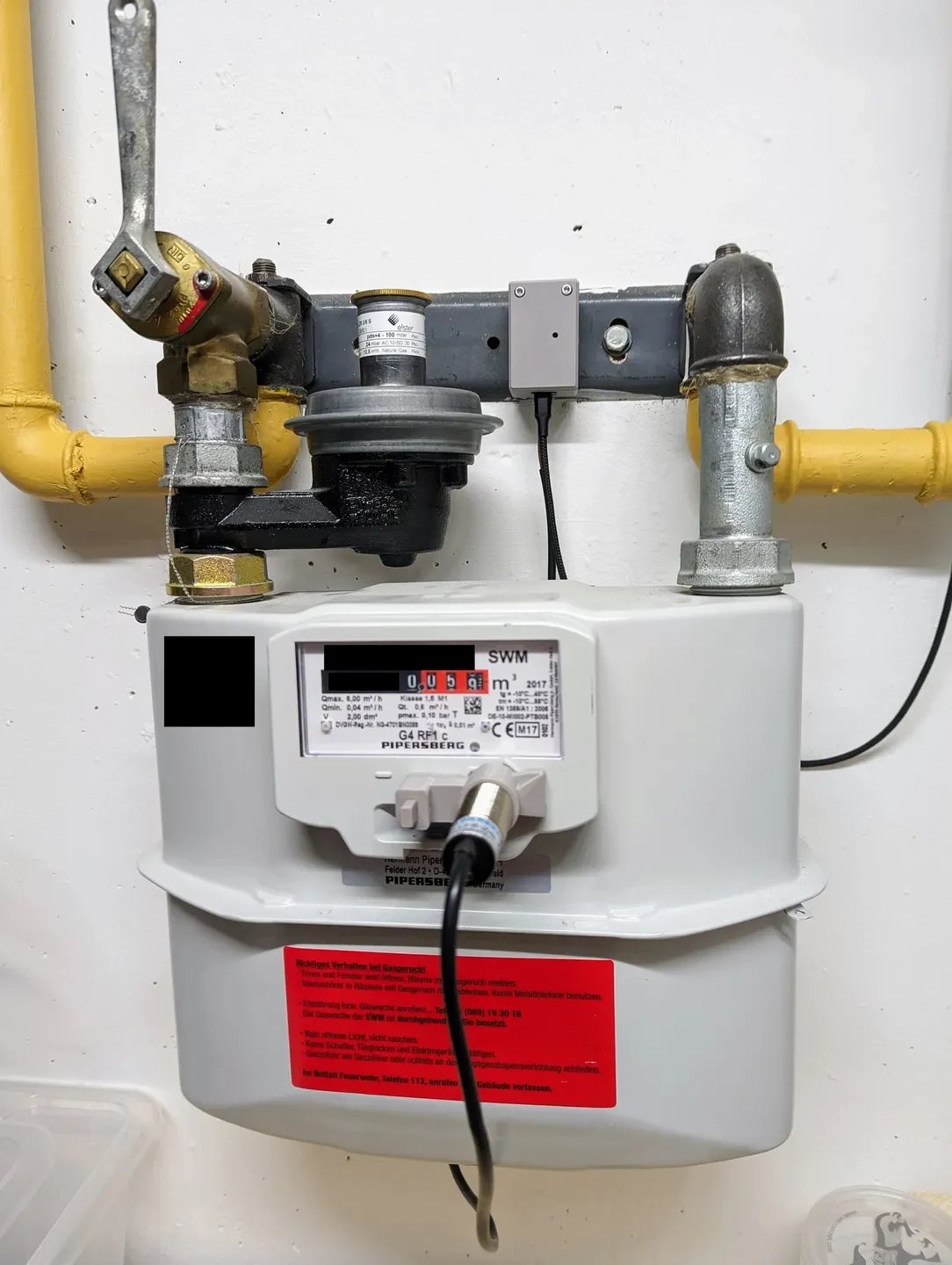

В частности, я использую этот корпус для доба��ления 3-контактного углового разъема для подключения индуктивного датчика для считывания показаний газового счетчика и счетчика воды. Также есть вариант D1 Mini Pro с внешней антенной на случай, если сигнал Wi-Fi слабее.

Я также загрузил файл модели FreeCAD, чтобы облегчить его ремикс, в частности, если вам нужно, чтобы он размещал другой коннектор.

Инструкции по сборке

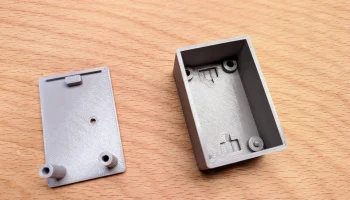

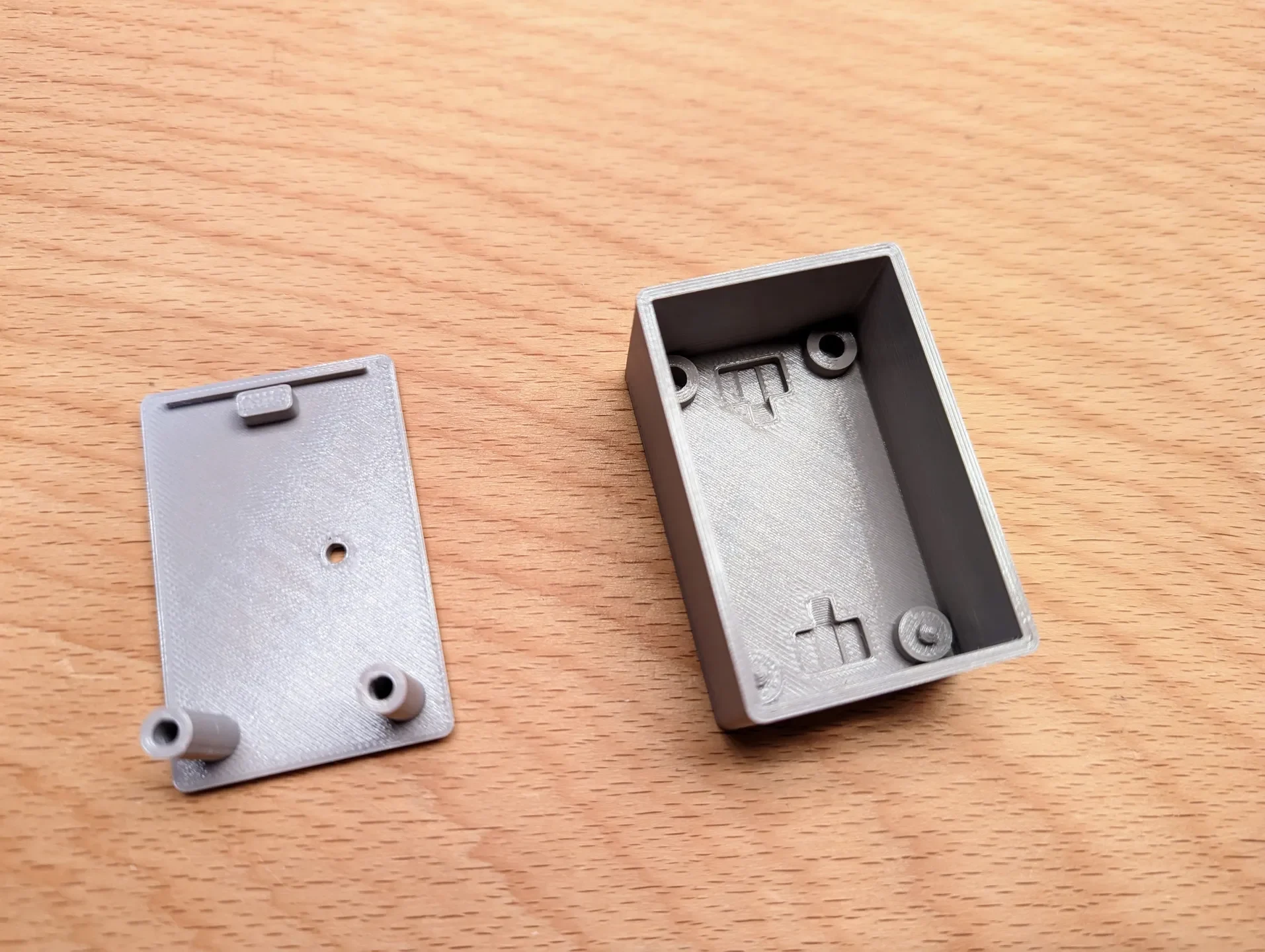

1- Распечатайте детали и получите необходимые условия.
Печать на чехле
Печать на крышке
2x резьбовые вставки M3 x 3 мм
2 винта M3 22 мм
Дополнительно: 2 магнита 10 мм х 6 мм х 2 мм
Adafruit Perma-proto Маленькая банка для мяты
Д1 Мини (ESP8266)
2- Плата пайки

Минимум — припаять разъемы контактов, как показано на рисунке. Разъем трехконтактный, подключайте к контактам по мере необходимости.

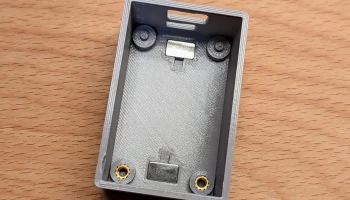

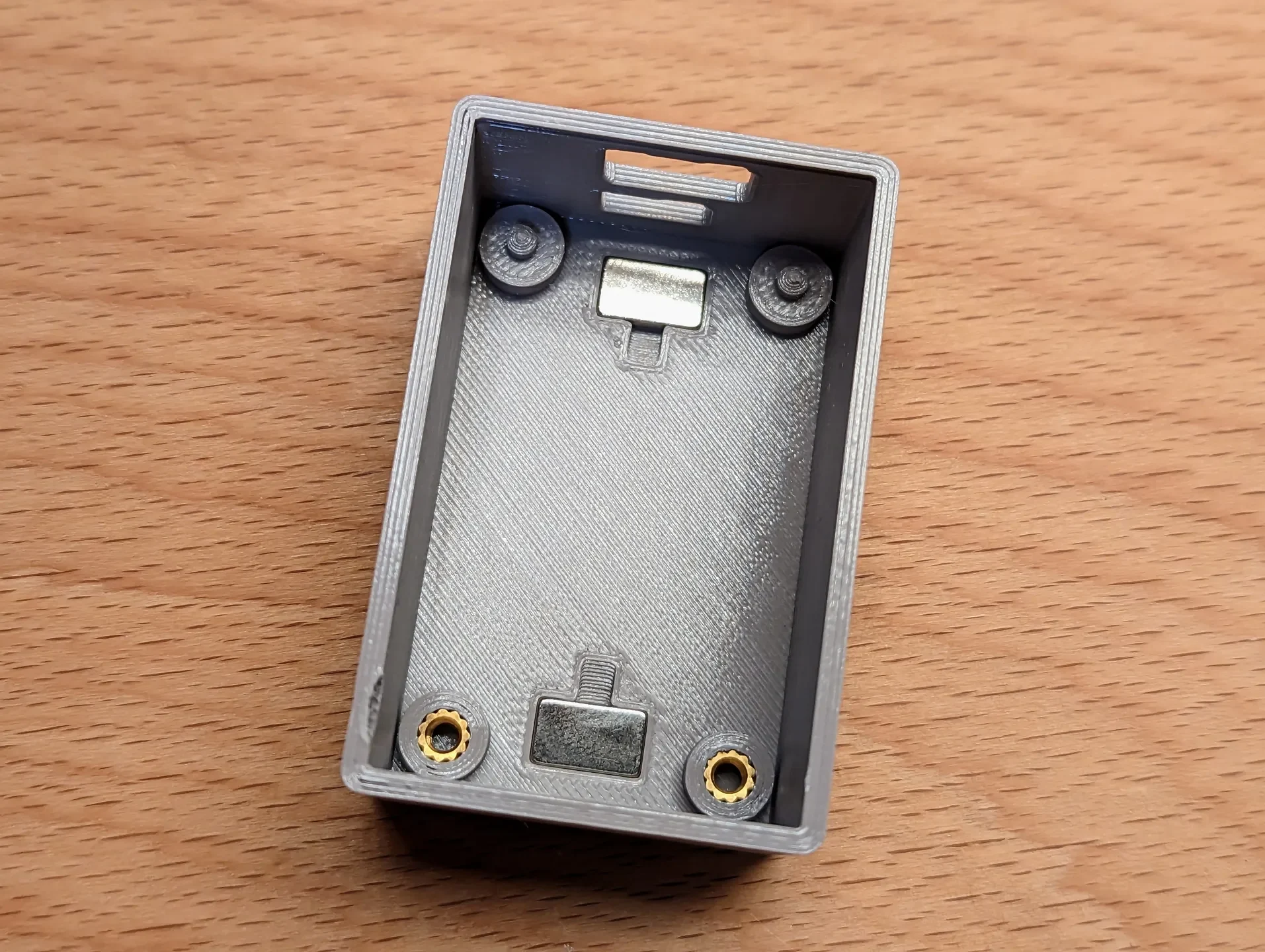

3- Добавьте резьбовые вставки и опционально магниты.
4- Поместить перма-прото в корпус (без D1 mini)

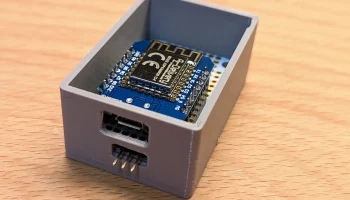

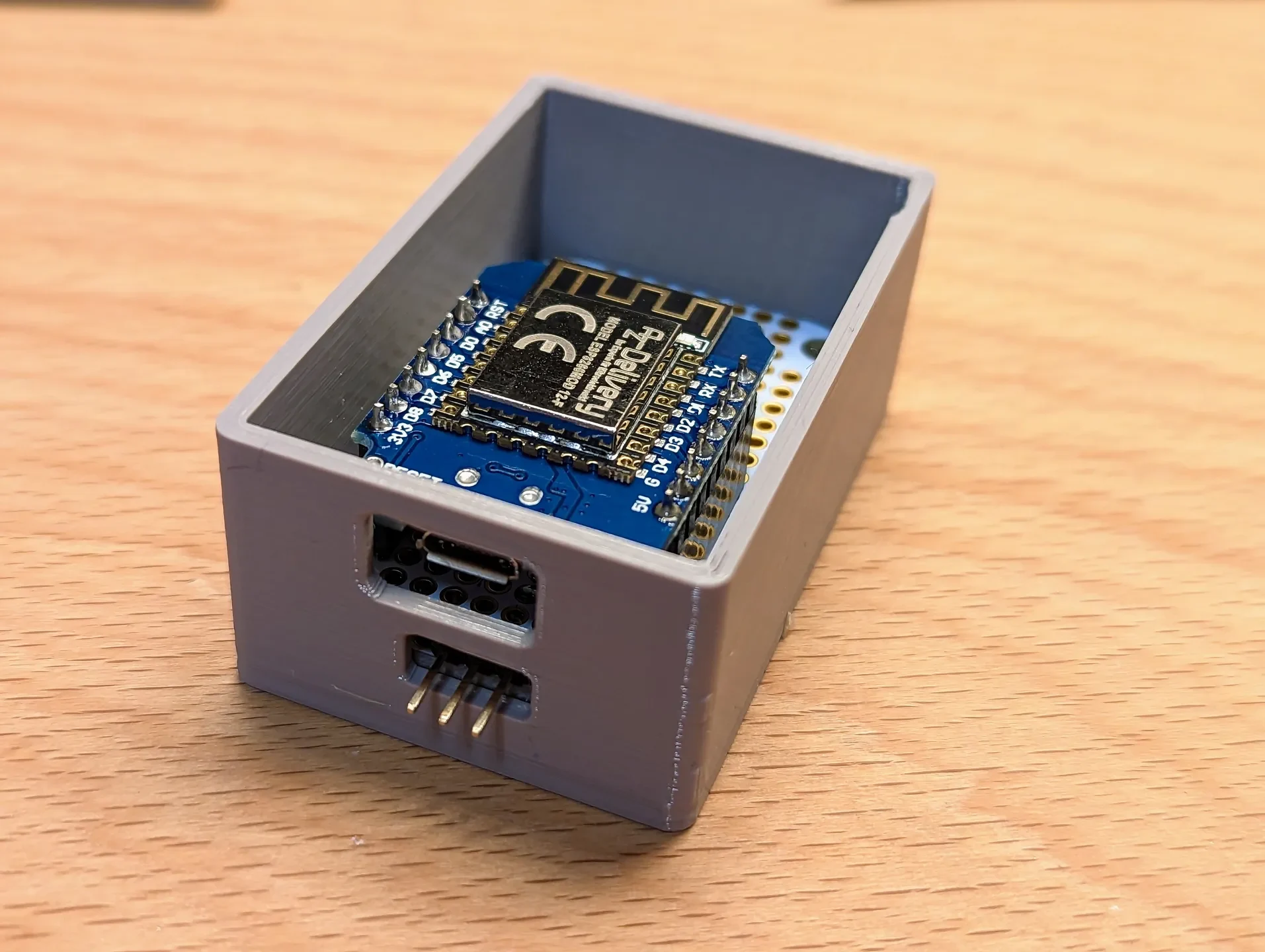

5- Добавьте D1 мини
6- Завинтить крышку

Прикрутите винтами M3 x 22 мм, убедитесь, что перма-прото выровнен правильно.

7- Прошить прошивку ESP8266.

Для прошивки использую ESPHome, но вариантов много.

Вы можете найти конфигурацию ESPHome для конфигурации газового счетчика с помощью D1 Mini.

Распечатать инструкции

Я использовал PETG, но подойдет и любой другой материал. Вы можете распечатать это без подставок, но отверстия для винтов на крышке будут немного чище, если вы добавите туда подставки (используйте опоры для нанесения краски, это можно сделать в прилагаемом файле печати).

Принтер МК3с+
Нить Prusament PETG Urban Grey
Заполнение 15%
Опоры Опционально на крышке для чистящего винта приемники
