Корпус датчика CO2 (NodeMCUv3)

Этот корпус предназначен для размещения платы разработки NodeMCUv3 (ESP8266) с Sensorion Датчик CO2 SCD30. Однако его можно использовать с любым другим датчиком, который помещается на открытом пространстве над платой NodeMCUv3. Корпус имеет встроенные прорези для обеспечения свободного потока воздуха.

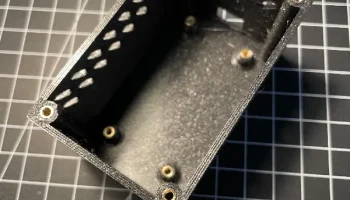

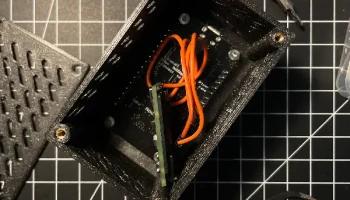

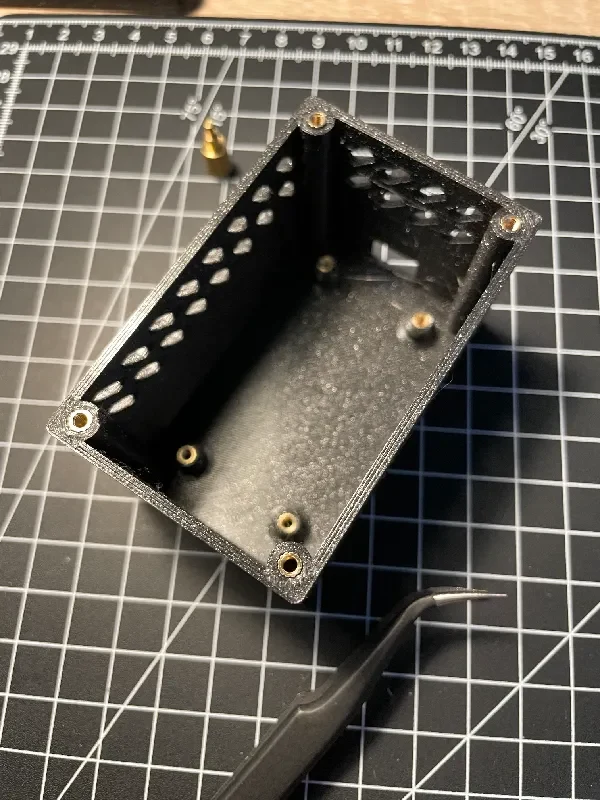

В корпусе имеется восемь отверстий, предназначенных для вплавления резьбовых вставок M2,5. Четыре резьбовые вставки используются для крепления платы NodeMCU к корпусу. Остальные четыре вставки используются для крепления крышки к остальной части корпуса.

Размеры необходимых резьбовых вставок: М2,5х6х3,5.

Я использовал ESP8266 и датчик SCD30 в сочетании с ESPHome, чтобы добавить измерения CO2 в наш умный дом.

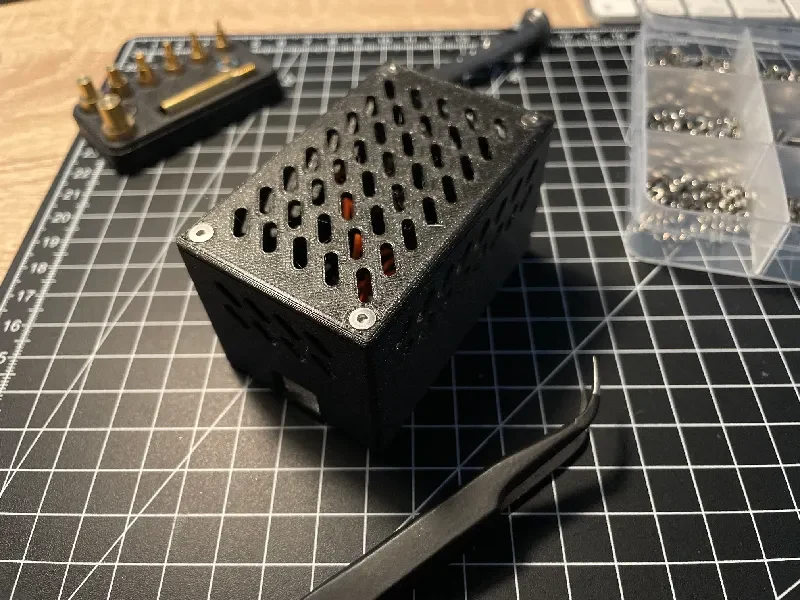

На всех фотографиях изображен корпус версии 1, в котором имеется достаточно свободного места вокруг и над платой NodeMCU. Версия 2 немного короче и имеет меньше свободного места вокруг платы, потому что мне показалось, что она выглядит немного неуклюжей.

Я успешно распечатал корпус без каких-либо поддержек в PLA.
