Чехол ESP IR TR WiFi

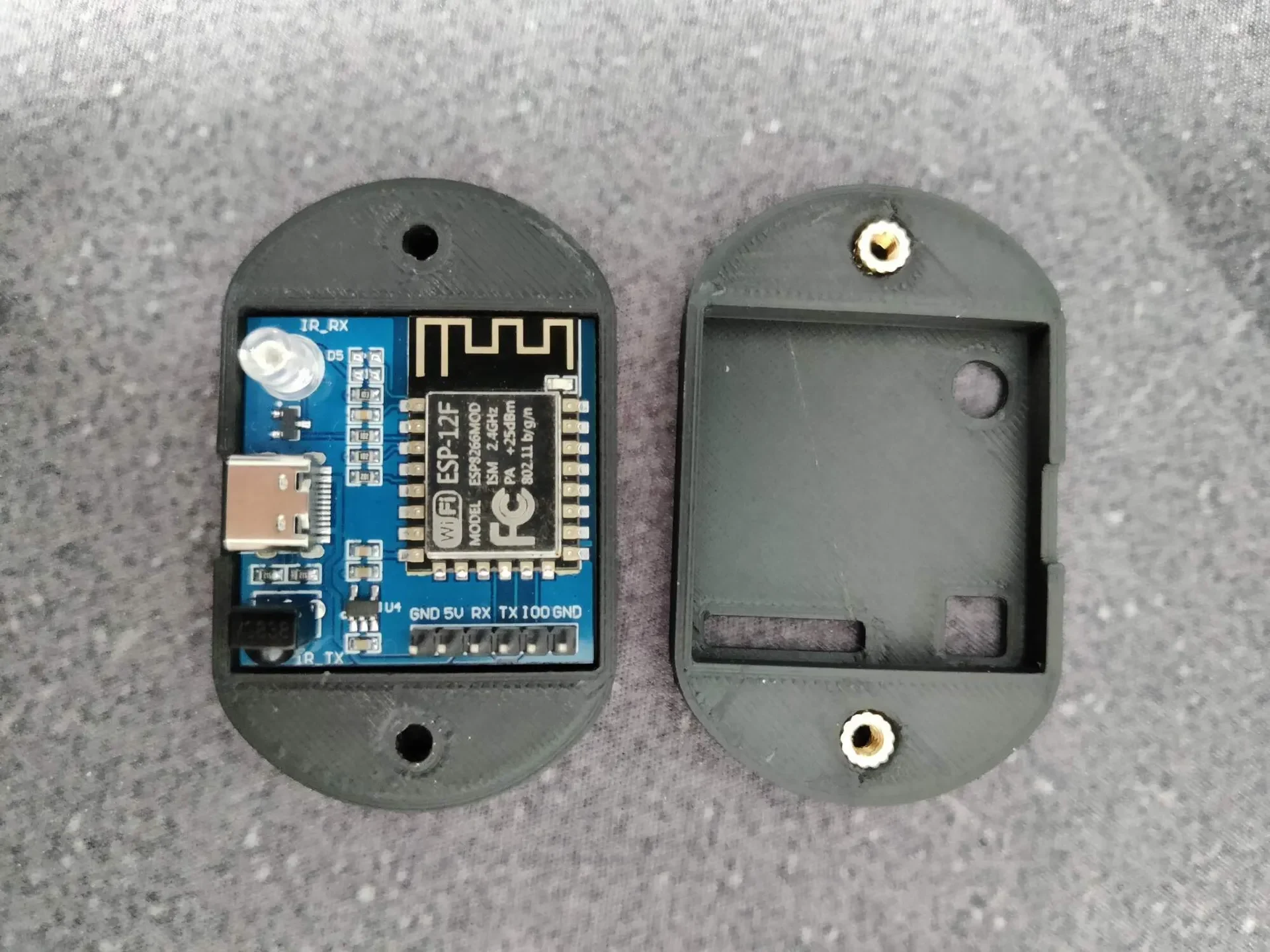

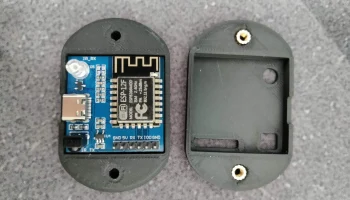

Это простой чехол, предназначенный для схемы ИК-передатчика и приемника ESP8266 (ESP_IR_TR_WIFI), который я купил на AliExpress.

Я разработал корпус для установки термовставок с резьбой M3x5x4 и винтов с потайной головкой M3x10.

USB предназначен только для подачи питания. ESP необходимо программировать через разъемы контактов.

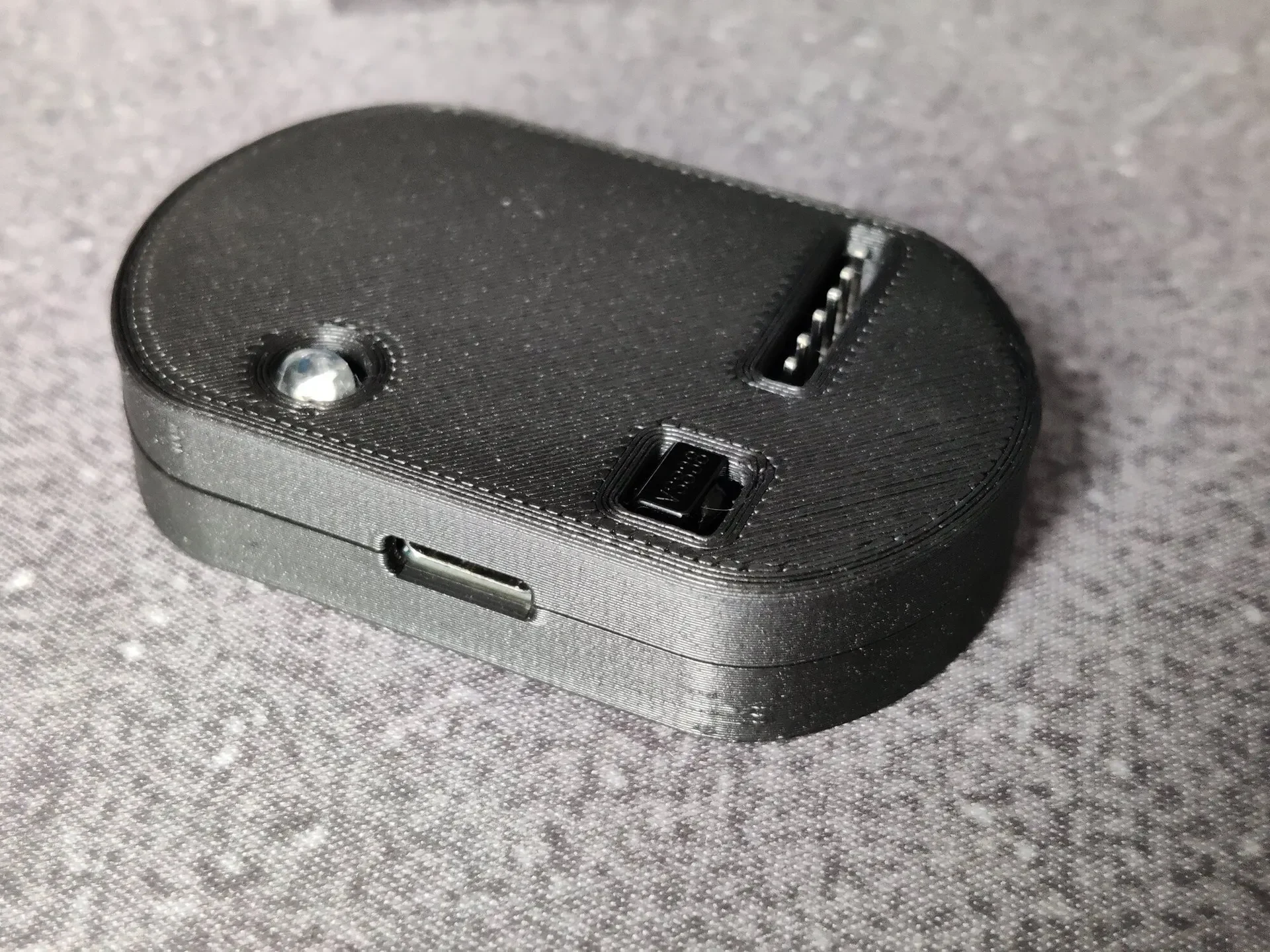

Я включил 2 версии верхней части корпуса. Тот, который открывает контакты, а другой нет.

Я прошил на устройство прошивку Tasmota с открытым исходным кодом (tasmota-ir).

GPIO4 — это IRsend

GPIO14 — это IRrecv
