Световая панель RGB
Световая панель RGB с поддержкой Wi-Fi

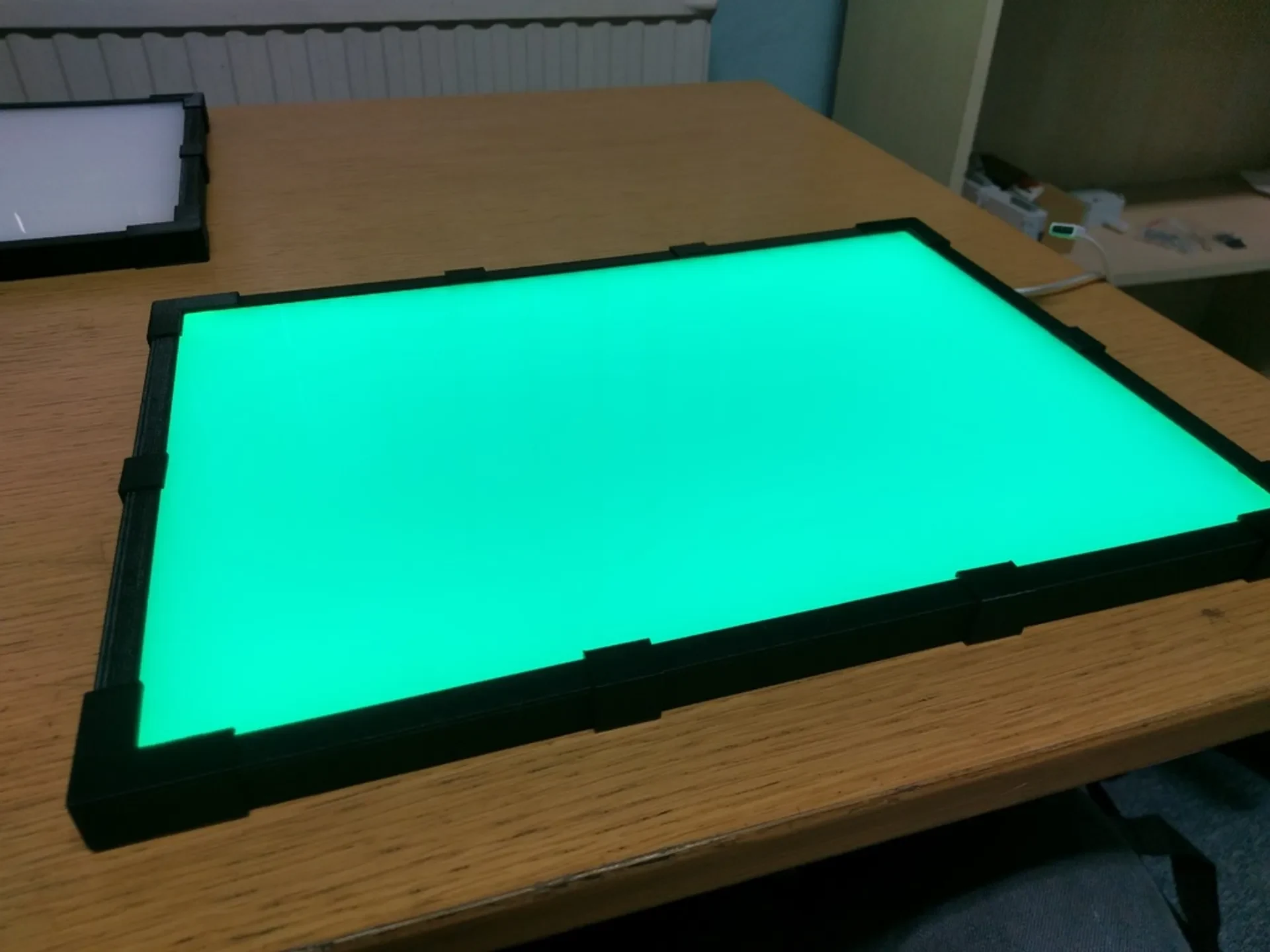

В панели используются обычные световые полосы SMD5050 RGB и контроллер с поддержкой Wi-Fi, что обеспечивает визуально привлекательную световую панель. Его первоначальная цель заключалась в создании экономически эффективного сенсорного света для помощи людям с аутизмом. Это еще не опробовано, но имеет альтернативное применение в качестве привлекательного источника света для дома и офиса. Другие варианты использования могут включать ночное освещение, световую сигнализацию и общее осветительное решение.

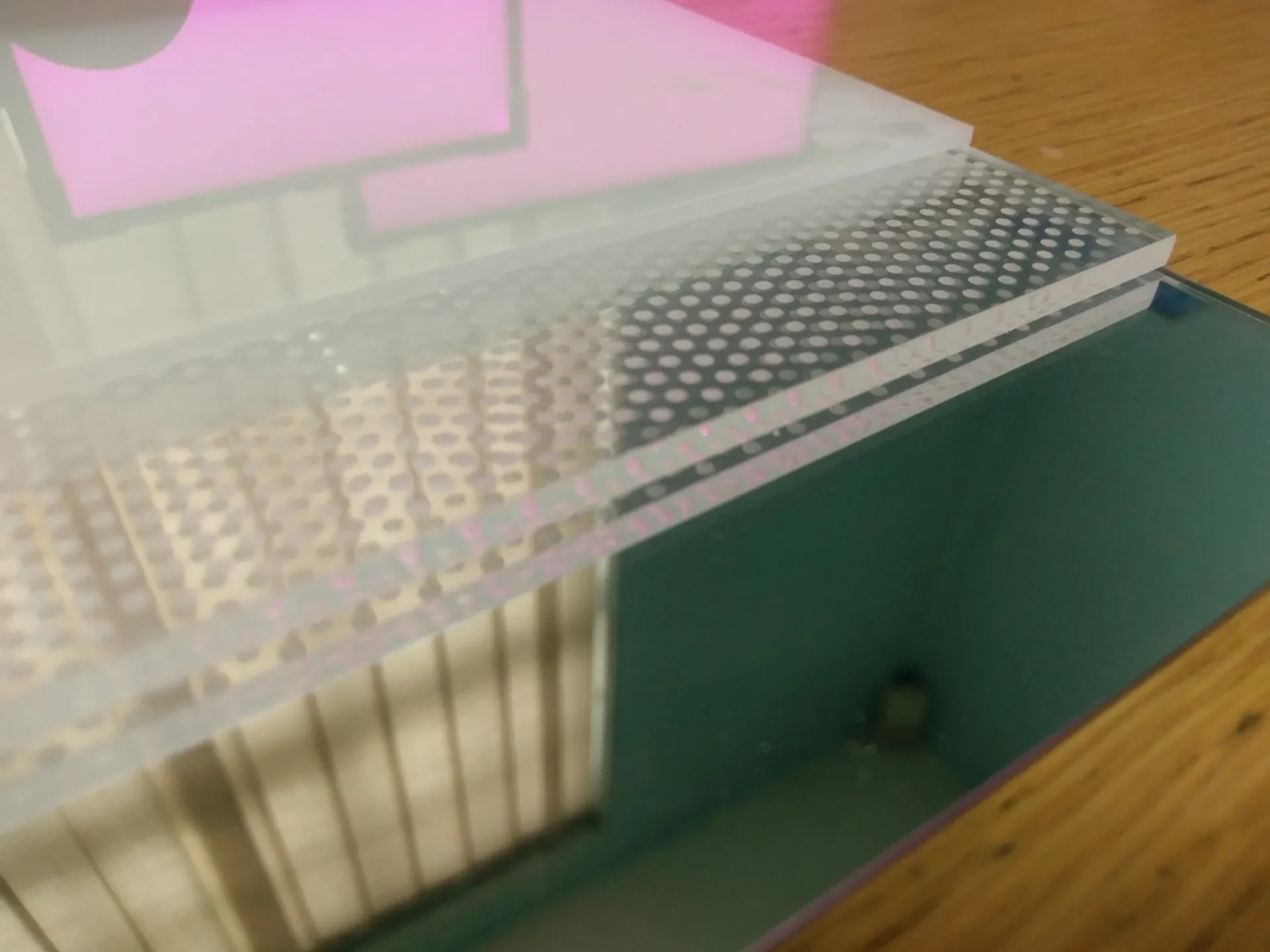

Рамка, напечатанная на 3D-принтере, обеспечивает направляющую для перемещения светодиодов, выравнивает светодиоды по световодной панели и скрепляет сборку. Световодная панель (LGP) рассеивает свет, излучаемый окружающими ее светодиодами. Зеркальный слой отражает любой свет, исходящий из задней части панели. Непрозрачный слой рассеивает свет, делая его похожим на сплошной источник света.
Спецификация материалов:
1 х печатная рамка (рама, столярные и угловые детали)

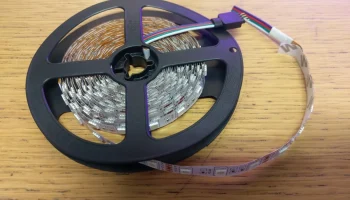

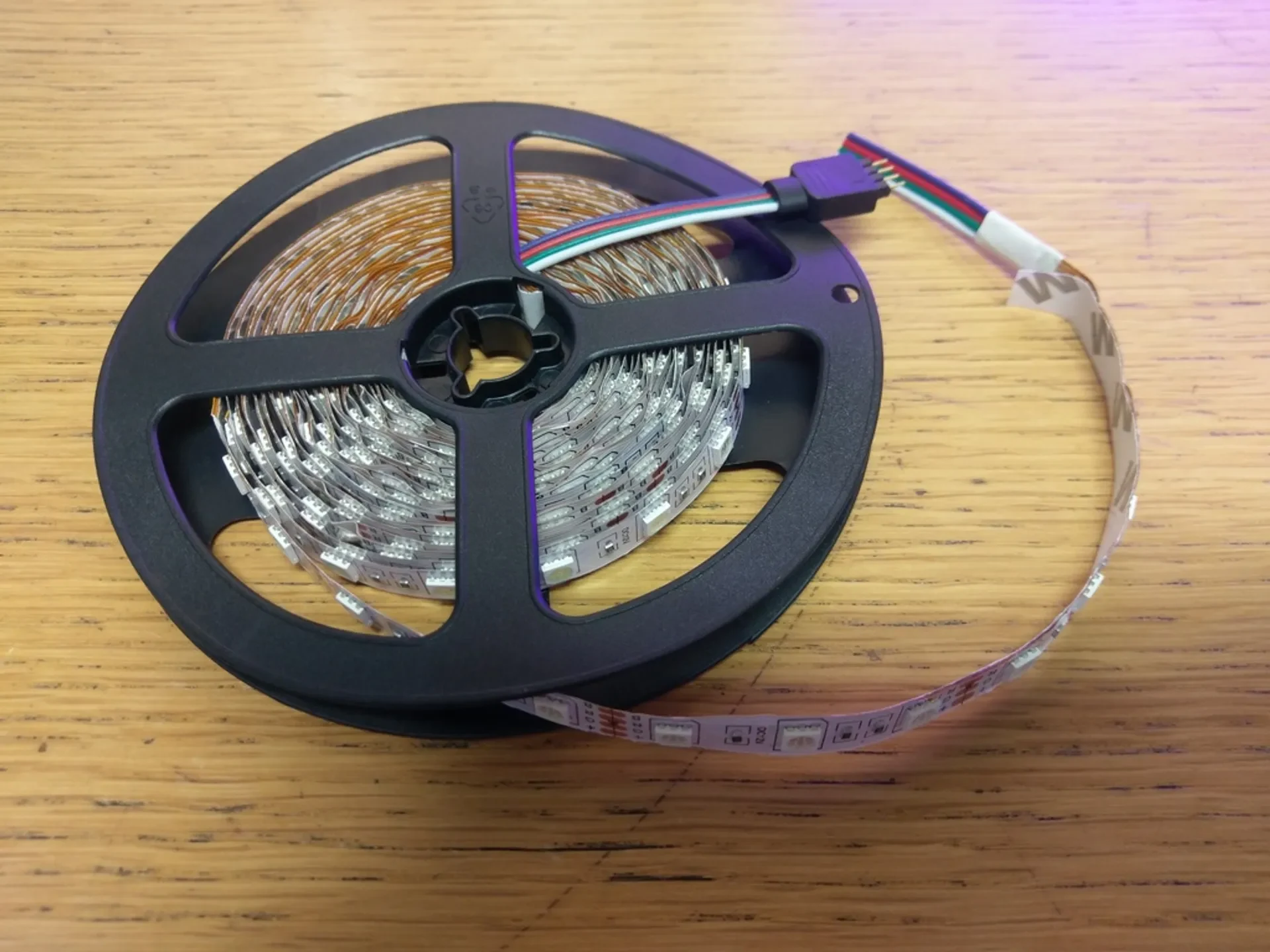

1 полоса светодиодов, желательно RGB 5050SMD — НЕВОДОНЕПРОНИЦАЕМАЯ (длиной около 1 м)

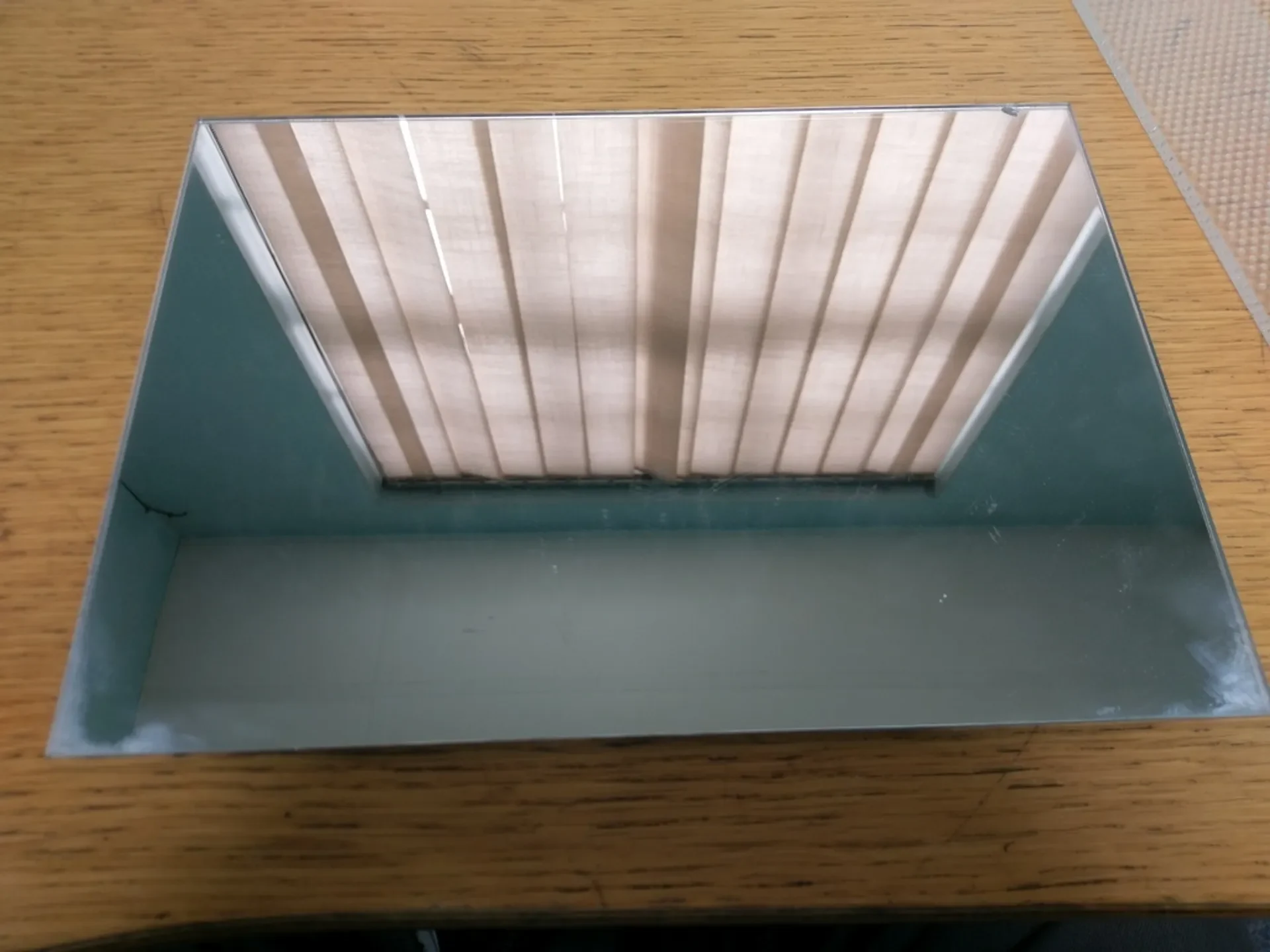

1 зеркальный акрил толщиной 3 мм (формат A3/A4 можно купить в магазине, см. на eBay)
1 x 5 мм прозрачный акрил, требует лазерной гравировки. (А3/А4 можно купить в магазине, см. eBay)
1 х 3 мм непрозрачный акрил в качестве рассеивателя. (А3/А4 можно купить в магазине, см. eBay)
Директор:
Офорт:

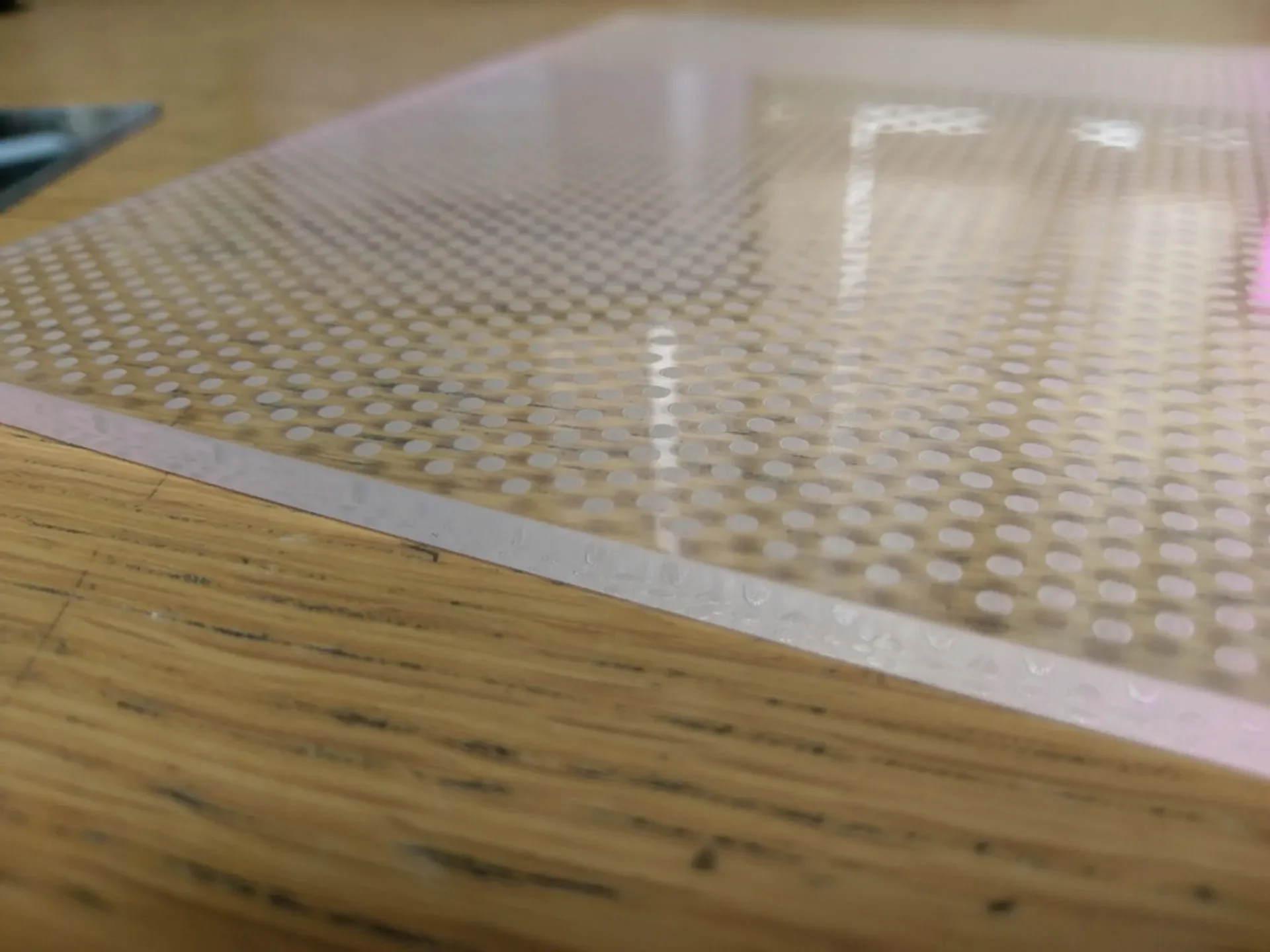

Травление световодной панели было предположено, и никаких научных расчетов относительно размера, плотности и глубины травления не проводилось. Однако тестирование показало, что нынешний шаблон обеспечивает полный и постоянный свет до размера панели А3 (большего размера не пробовал). Травление выполнялось на лазерном станке мощностью 40 Вт при полной мощности и скорости 50%. Вам нужна черновая поверхность, а не отверстие.
Контроллер Wi-Fi разработан моей собственной разработкой на основе ESP8266, но существует множество других комплектов RGB с инфракрасными, радиочастотными и Wi-Fi решениями. Если ширина светодиодов 5 мм, а ширина полосы 10 мм, эта конструкция должна подойти.
Если вам нужна помощь в поиске каких-либо запчастей, оставьте комментарий, и я свяжусь с вами.
Размеры

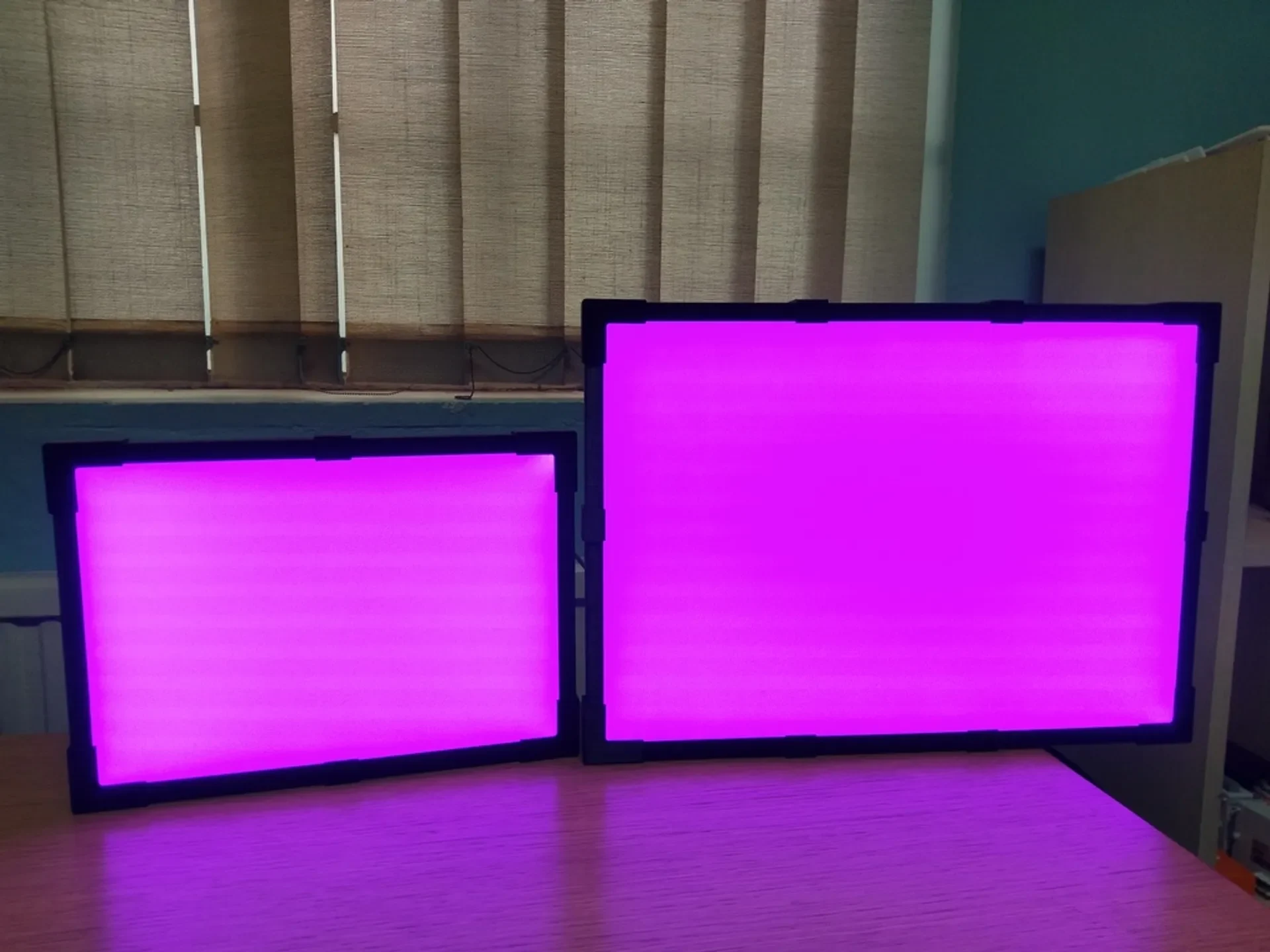

На данный момент протестированы два размера панели:
А4 (210 х 297 мм)
Длина рамы 4 x 128 мм
2 рамы длиной 170 мм
4 столяра (можно обойтись двумя)
4 угла
А3 (297 х 420 мм)
Длина рамы 10 x 128 мм
6 столяров
4 угла
Файлы
Все файлы .STL загружены индивидуально, а также полным набором для каждого размера (А4/А3). Я также загрузил акриловую гравюру в формате .DXF. Если вам нужен другой формат, просто спросите.
//ТОДО
Придумайте, как лучше всего закрепить вещь на стене.
Настройте GitHub с файлами дизайна платы и программным обеспечением.
Настройки печати
Принтер:
БК Гефест
Плоты:
Не имеет значения
Поддерживает:
Нет
Разрешение:
0,3 мм
Заполнение:
0%
Примечания:
Я напечатал все детали с заполнением 0%, но использовал 2 периметра (сопло 0,4 мм) при высоте слоя 0,3 мм. С высокими частями проблем не возникло, но некоторым может оказаться полезным добавить для них плот.
На создание всего кадра за один раз уходит примерно 7-8 часов.
Пост-печать
Шаг 1
Травление акр��ла толщиной 5 мм.
Шаг 2

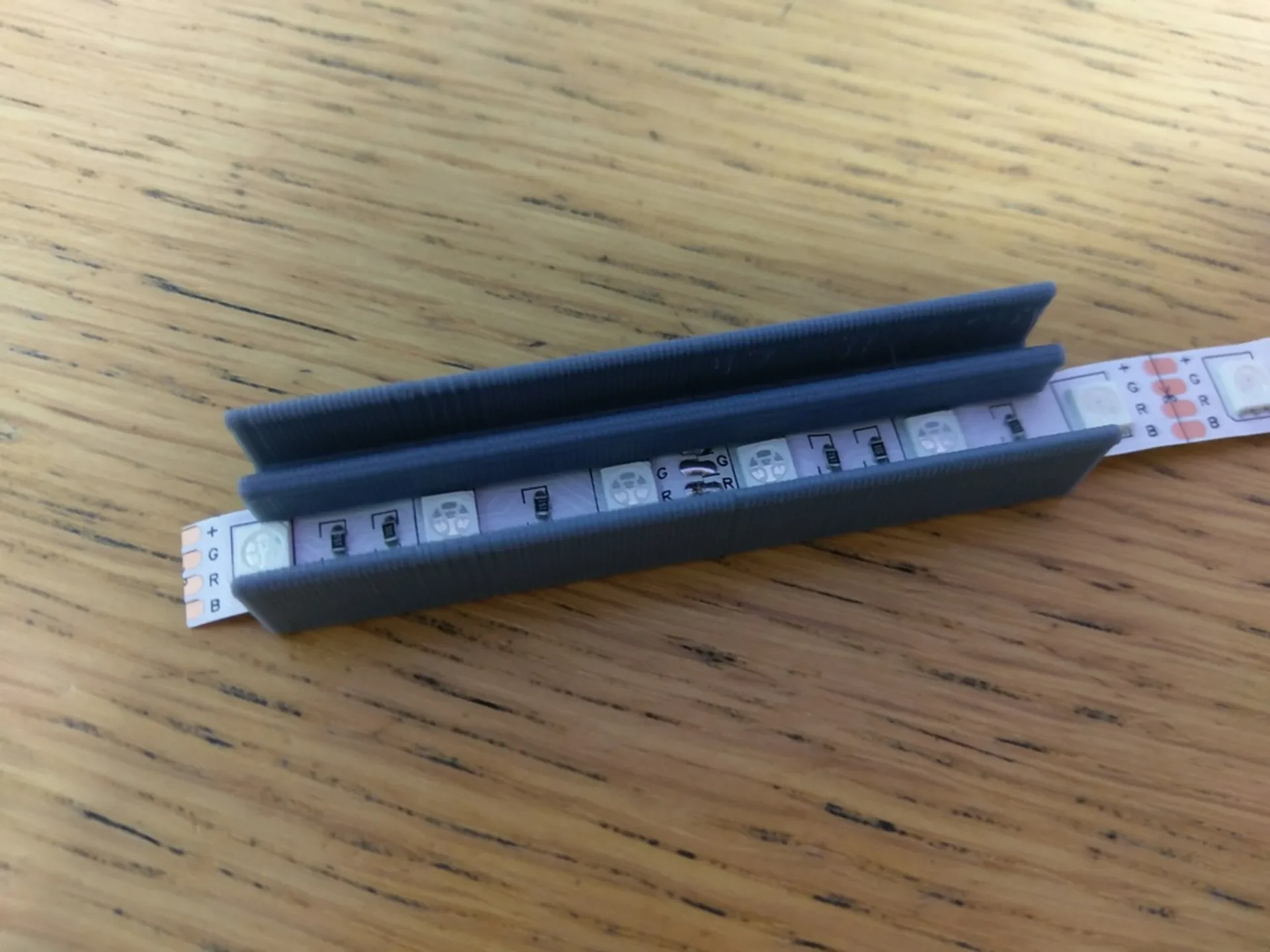

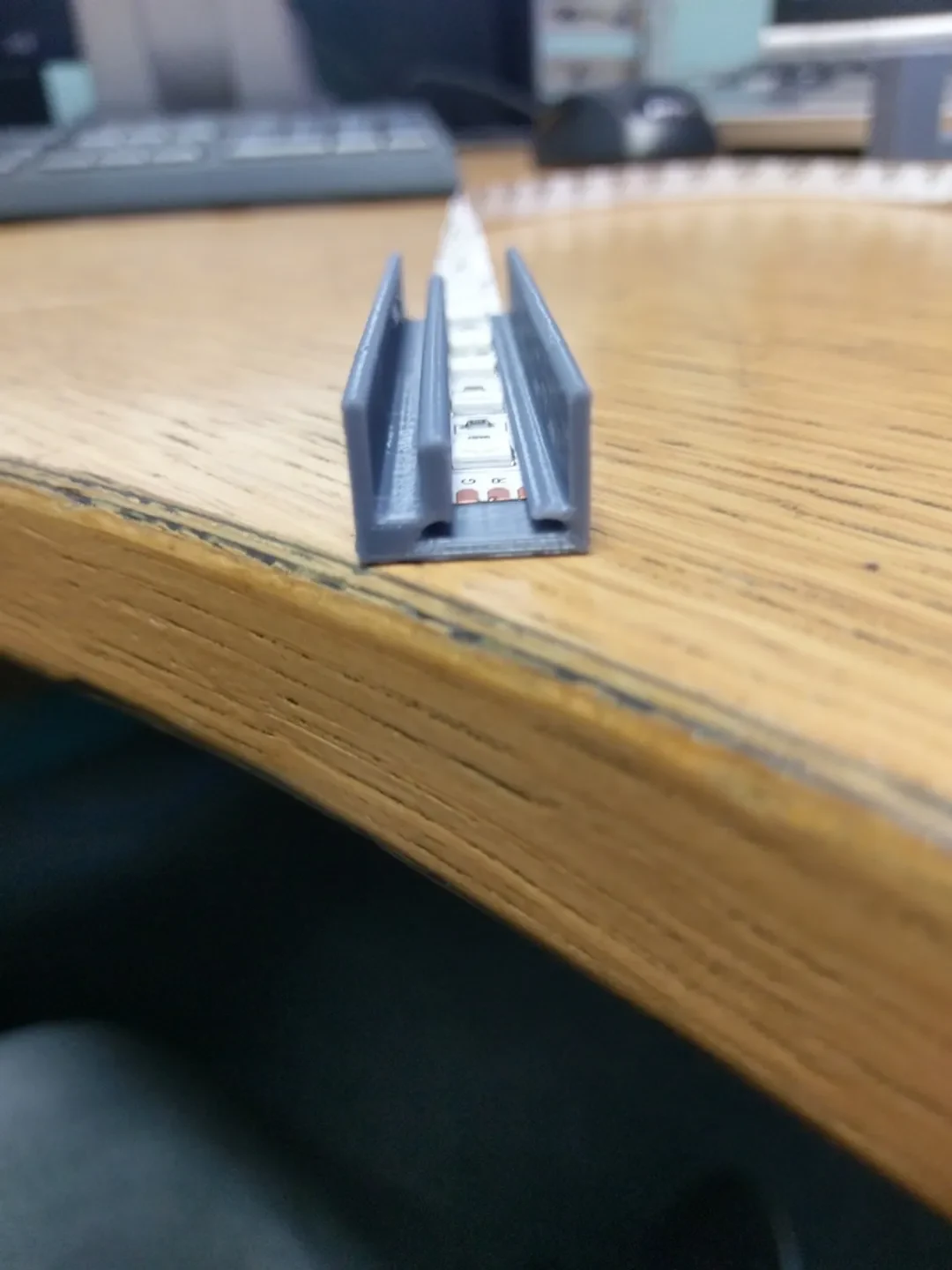

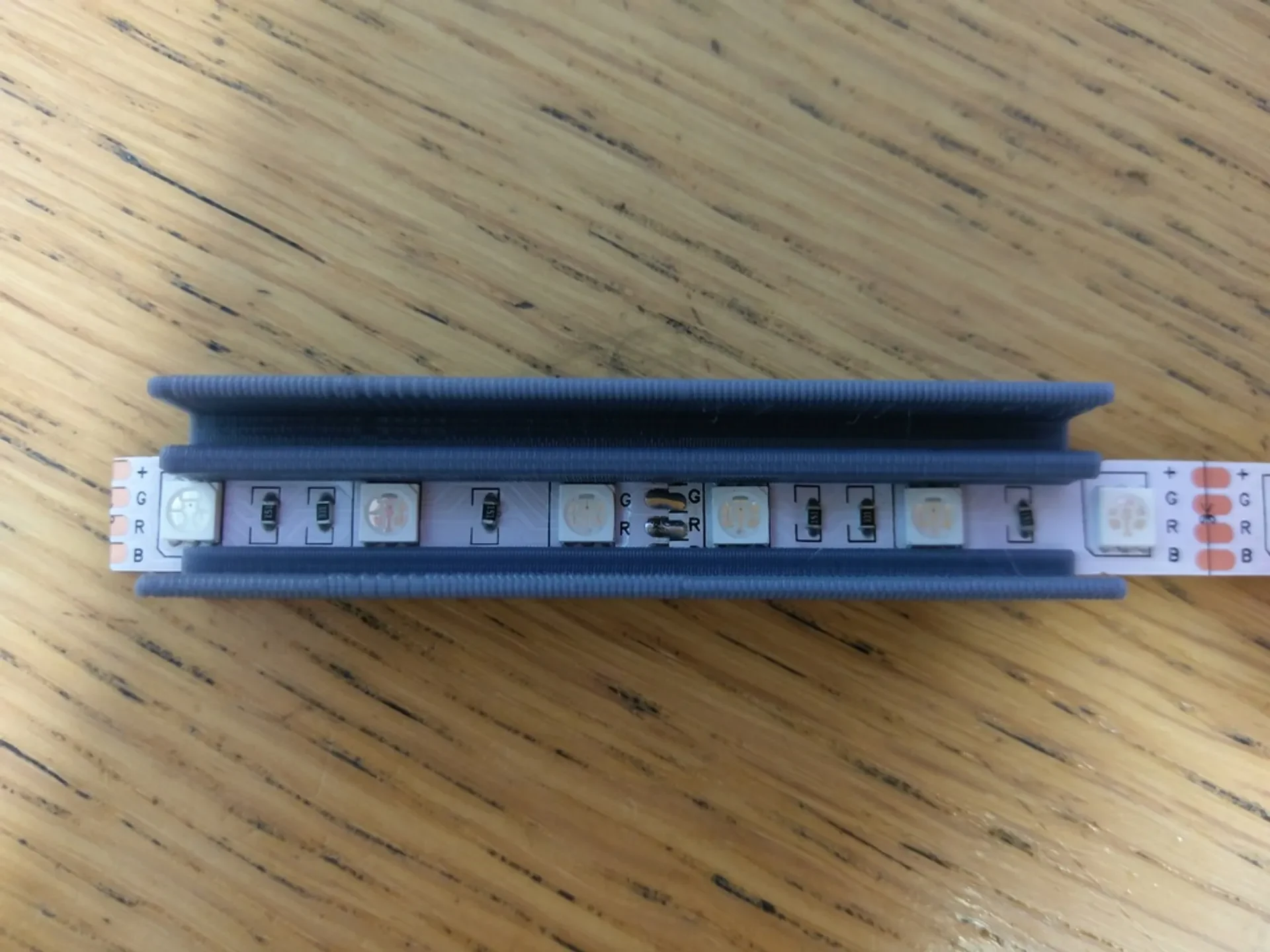

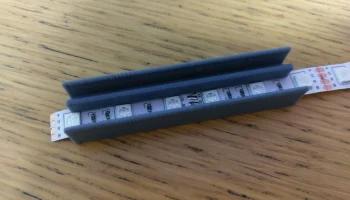

Пропустите светодиодную ленту через части рамки, убедившись, что все они имеют одинаковую ориентацию (обратите внимание: они не симметричны).
Шаг 3
Положите 3-миллиметровое зеркало и прозрачное 5-миллиметровое (с выгравированными точками) так, чтобы сторона с точками была обращена в сторону от зеркальной части. Наденьте детали рамы, оставив диффузор на месте.
Шаг 4
Поместите детали на стыки
Шаг 5
Добавьте угловые детали, убедившись, что соединительный провод светодиодной ленты выведен назад. Если проволока слишком жесткая, попробуйте разделить пряди.
Шаг 6 (необязательно)
Рама сама по себе держится довольно хорошо. Но вы можете склеить детали вместе для большей прочности.
Шаг 7

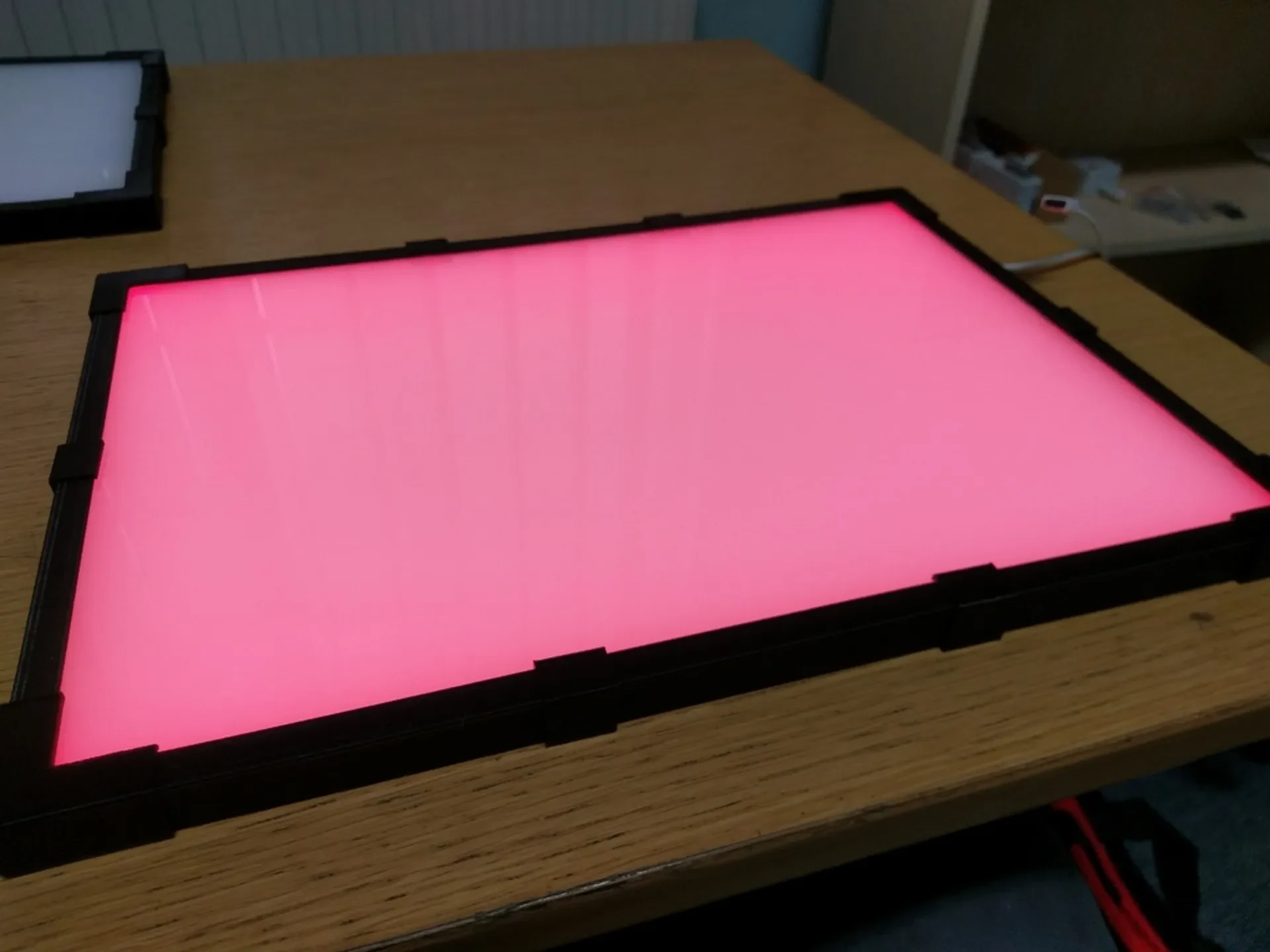

Подключите его, отойдите и наслаждайтесь!
Пользовательский раздел
Wi-Fi-контроллер
Контроллер WiFi основан на МОП-транзисторах ESP8266 и ON Semiconductor NTD20N06LT4G. ESP8266 я
