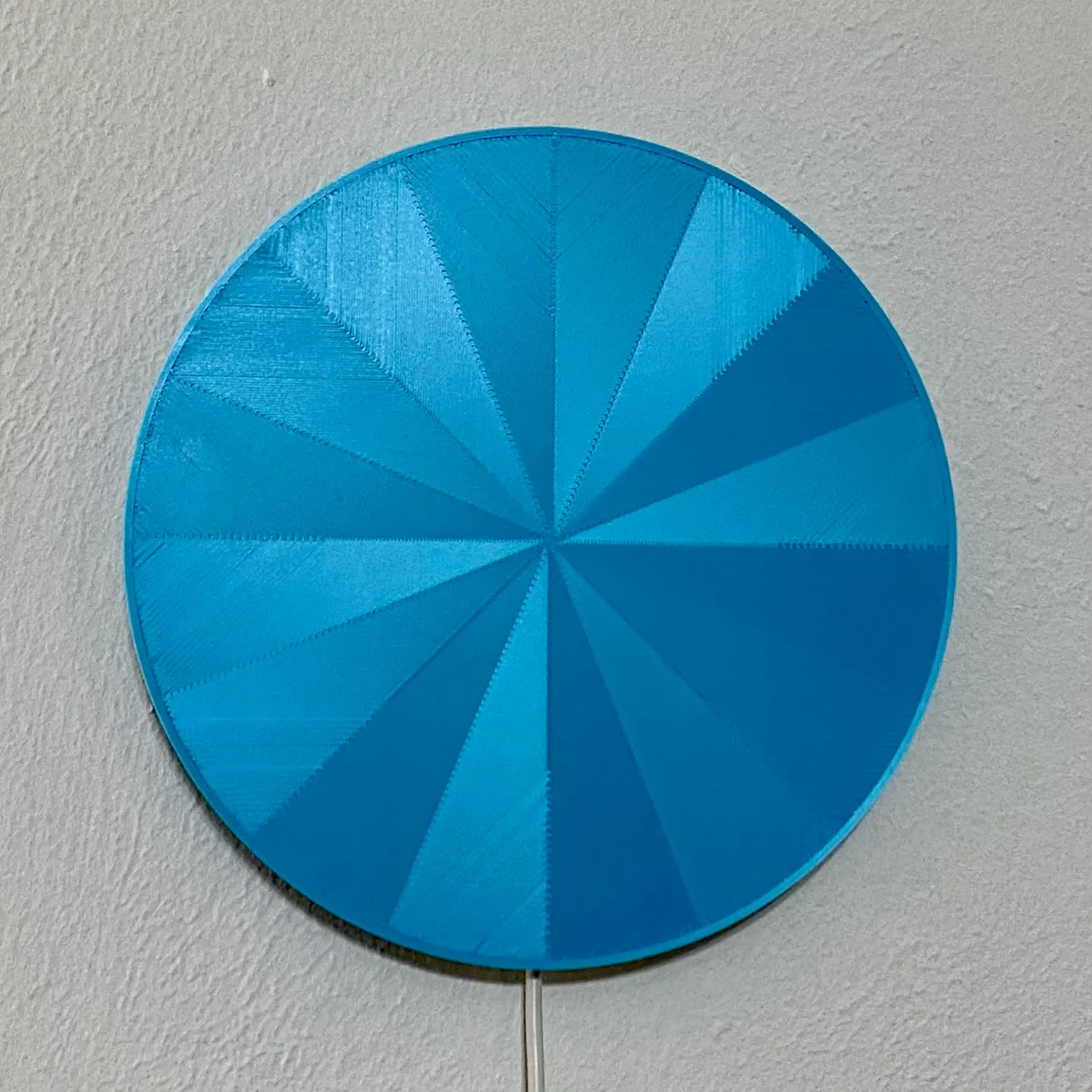

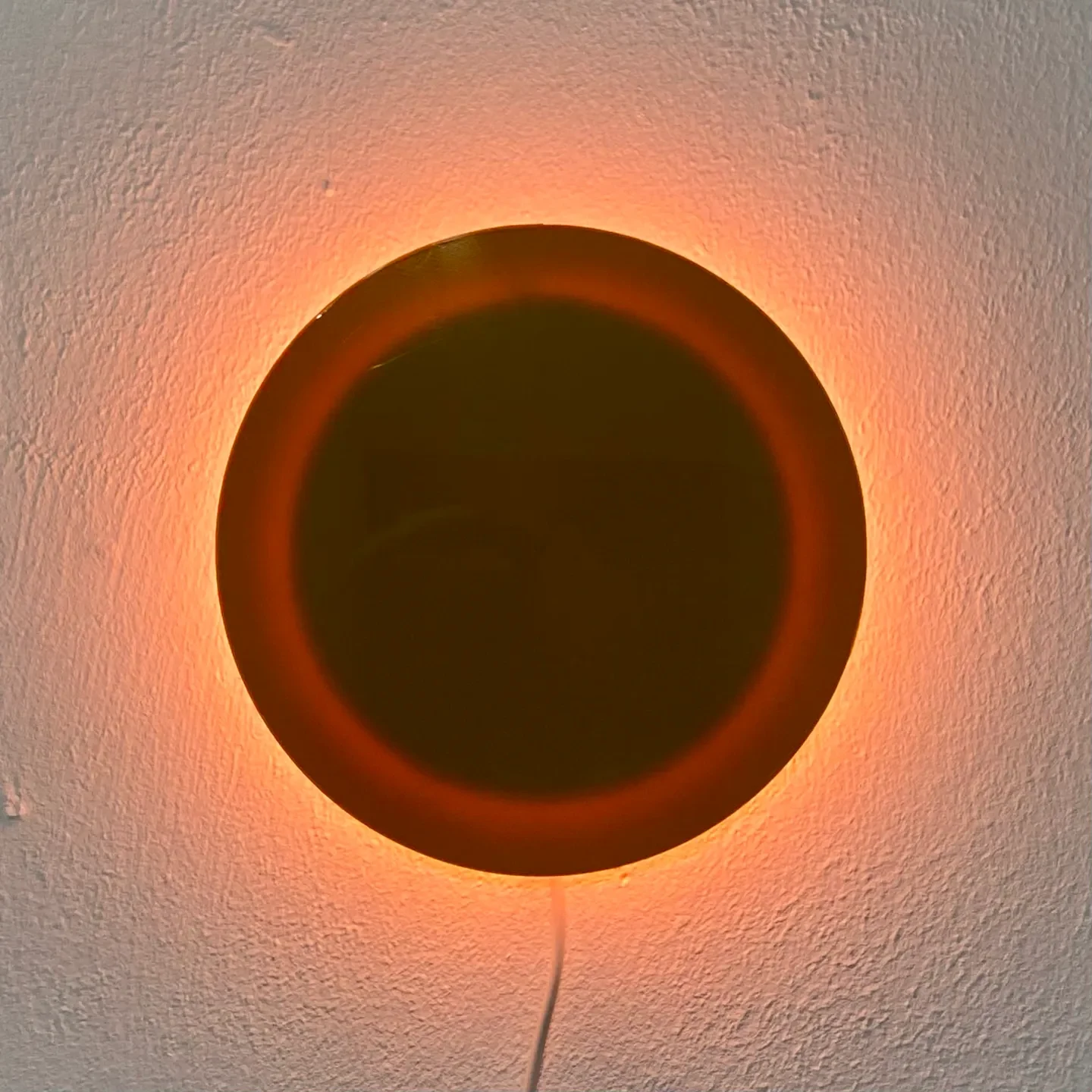

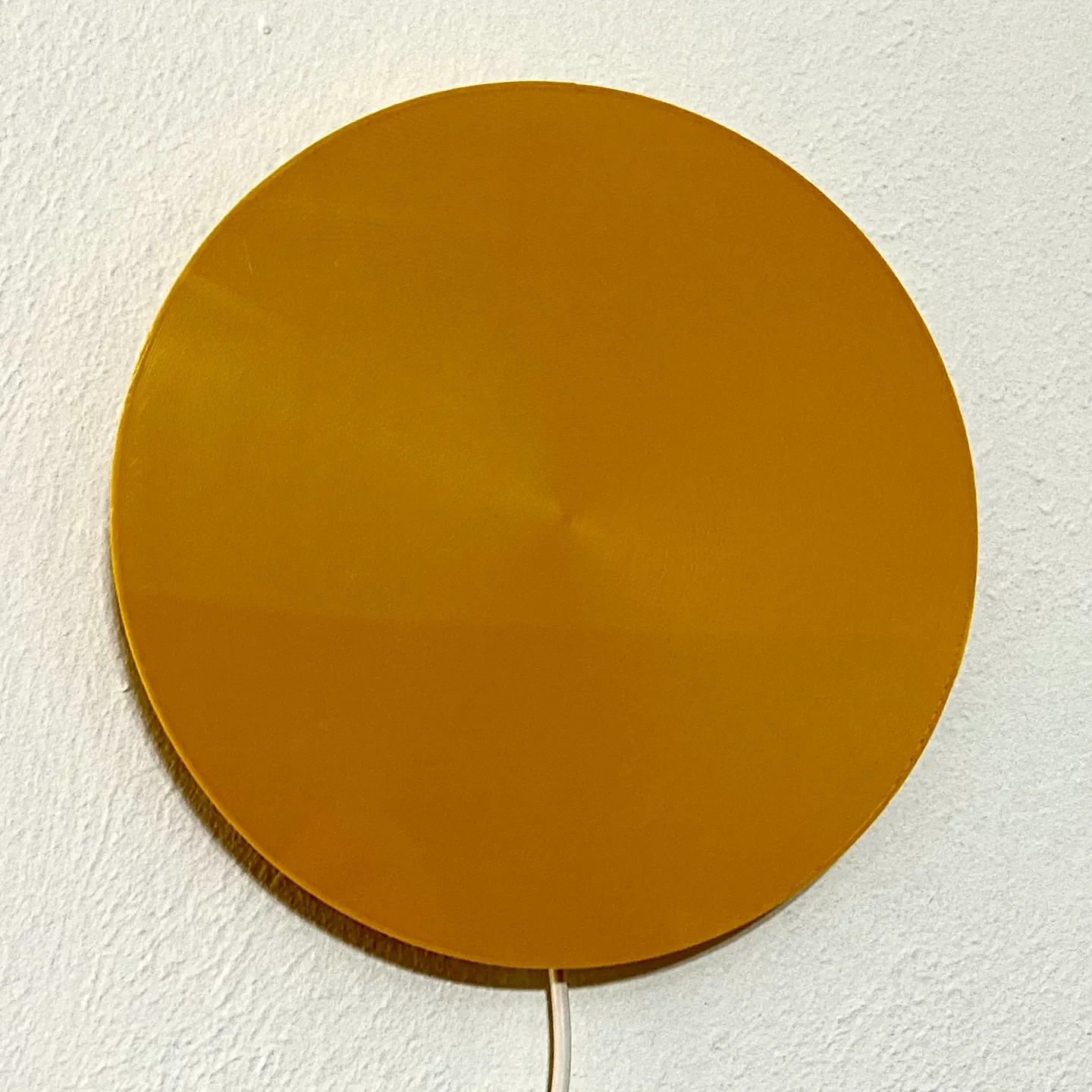

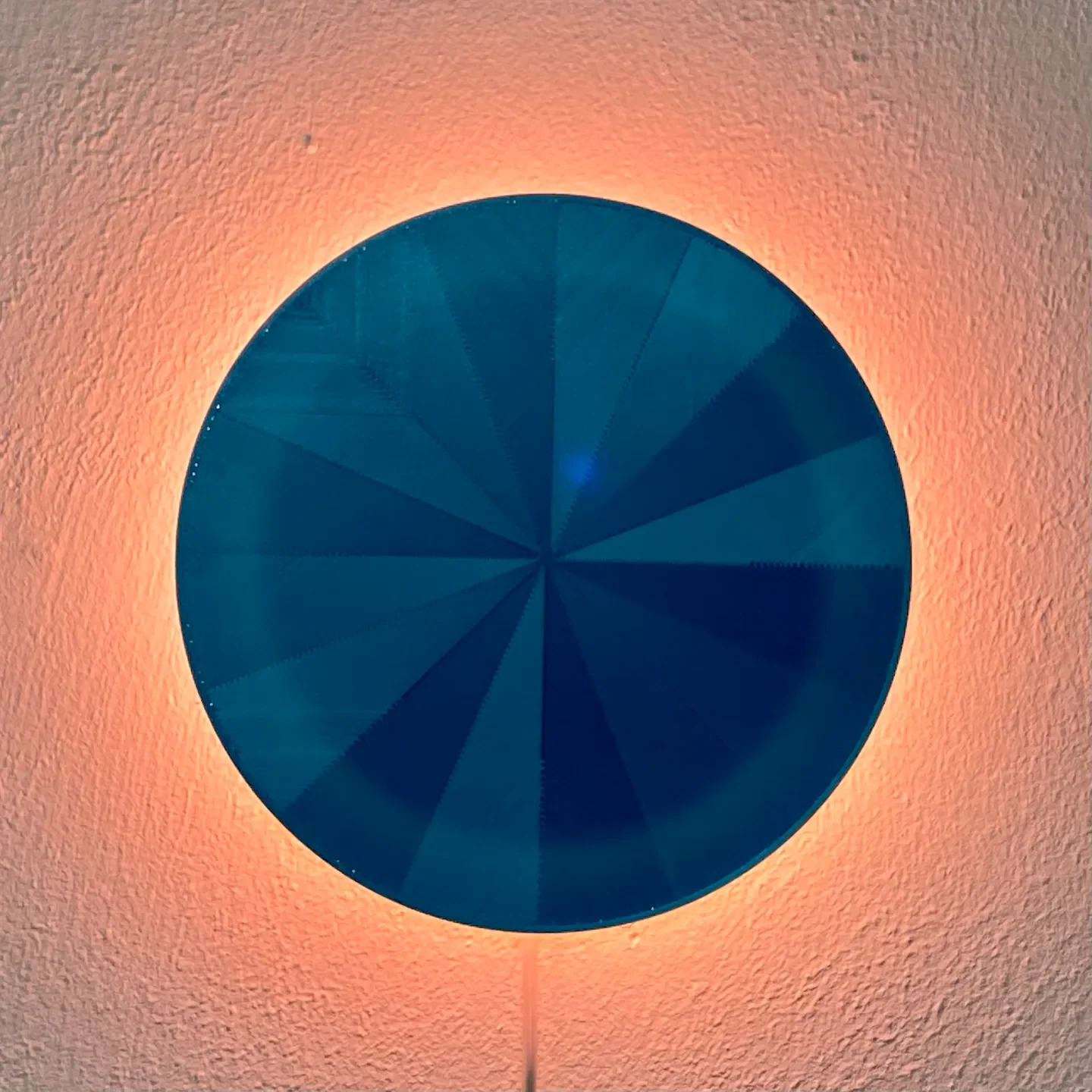

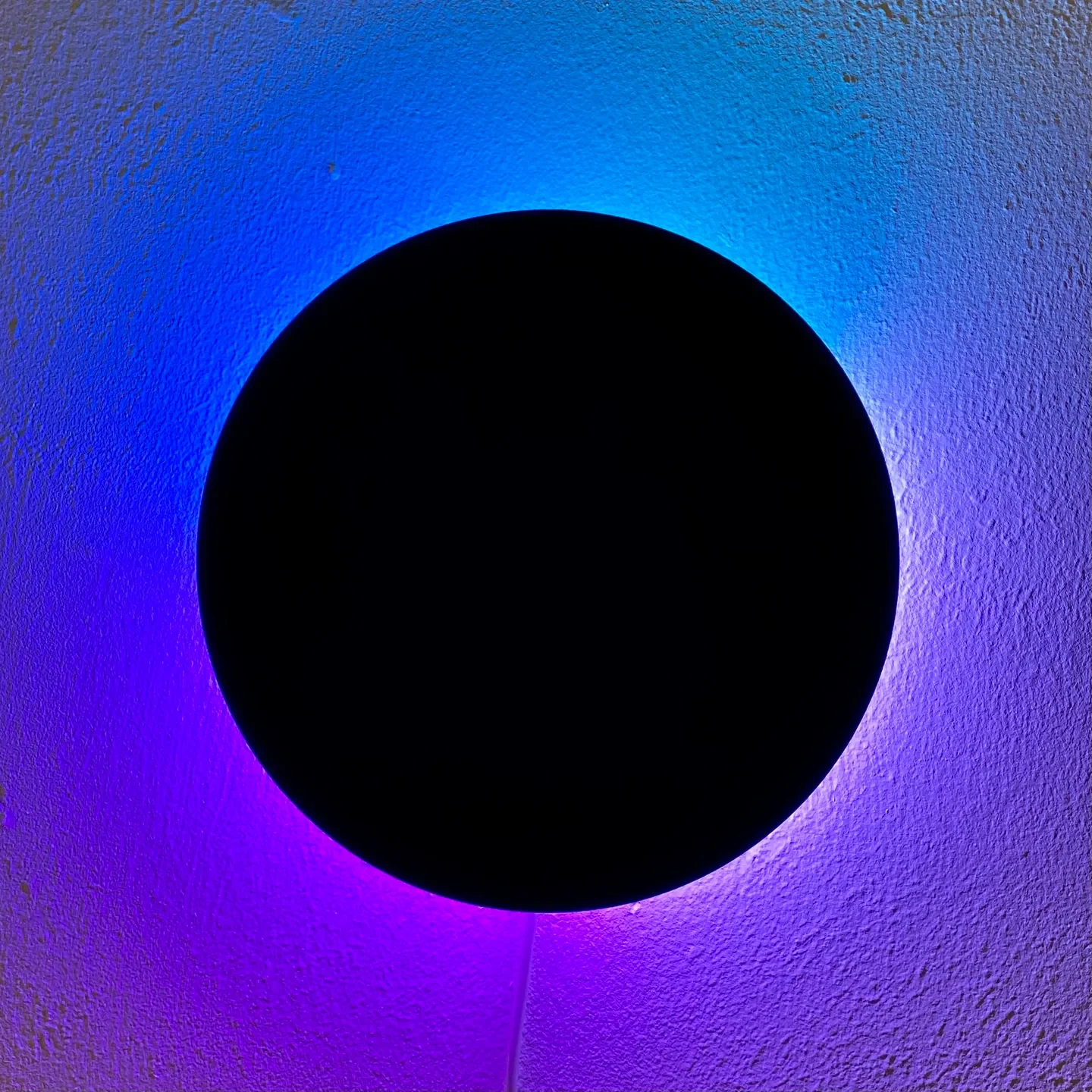

Умный светодиодный кольцевой светильник и часы Eclipse
Быстрая и простая модель, в которой используется секция светодиодной ленты 60 aRGB и доступный микроконтроллер, работающий под управлением WLED!
Все, что требуется для печати, — это корпус и задняя часть, но лицевая панель позволяет заменить цвет и рисунок передней части на новые цвета или узоры первого слоя.
Что вам нужно
длина 60 светодиодов из любой ленты aRGB плотностью 144 светодиода на метр. (ws2812b — самые распространенные и доступные)
микроконтроллер, способный работать с WLED. Для этого проекта мне нравится NodeMCU D1 Mini или его эквивалент.
короткие отрезки провода для подключения контроллера к светодиодным лентам
Разъем Micro USB — USB A (для питания фонаря)
Это довольно простой и быстрый проект, требующий всего лишь нескольких паяных соединений. Он может питаться практически от любого блока питания USB, но я рекомендую тот, который может обеспечивать ток не менее 2 ампер при напряжении 5 вольт.
При пайке проводов +5 В и заземления к светодиодной ленте припаяйте оба провода, чтобы соединить каждый конец. Это обеспечит подачу питания с обоих концов контура. Подключайте зеленую линию передачи данных только к светодиоду в положении №1 (12 часов).
Прошивка WLED. Подключите микроконтроллер к USB-порту компьютера и перейдите на этот веб-сайт — https://install.wled.me/. Следуйте инструкциям. (вам может потребоваться установить специальный USB-драйвер на ваш компьютер, чтобы распознать контроллер. Это нормально, и на этой странице есть ссылка на инструкции по устранению этой проблемы)
В меню «Настройки» > «Настройки светодиодов» установите ограничение тока на 2000 мА и укажите, что имеется 60 светодиодов.
В настройках WLED вы даже можете настроить наложение аналогового света часов! Это забавная функция, которая превратит ваш светильник в художественные и красочные настенные часы!
Если вам нужно мобильное приложение WLED и у вас есть iPhone, найдите приложение «WLED Native», поскольку оно является наиболее актуальным. Обычное приложение WLED для Android работает отлично. Вы также можете управлять своим фонарем, перейдя по его IP-адресу из любого браузера в вашей сети.
Дайте мне знать, если у вас есть какие-либо вопросы. Надеюсь, вам понравится этот забавный маленький проект! :D
