ESP8266 Умный интернет-информер часов + метеостанция
обновлено 19.06.2026!!! Новая Прошивка 2.3.24 — онлайн!!!
НОВОЕ Добавлено: ESP32 S3 Supermini, ESP32 C6 Supermini (БЕТА-тест, контакты могут быть изменены в будущем или нет). Описание прошивки находится внутри архива, который вы можете найти здесь в разделе файлы.
Для ручного обновления прошивки используйте утилиту: Flash Download Tools Все схемы в архиве.
ESP8266 (wemos d1, NodeMCU) Прошивка
Прошивка ESP32
Прошивка ESP32-S3 supermini (бета-версия)
Прошивка ESP32-C6 supermini (бета-версия)

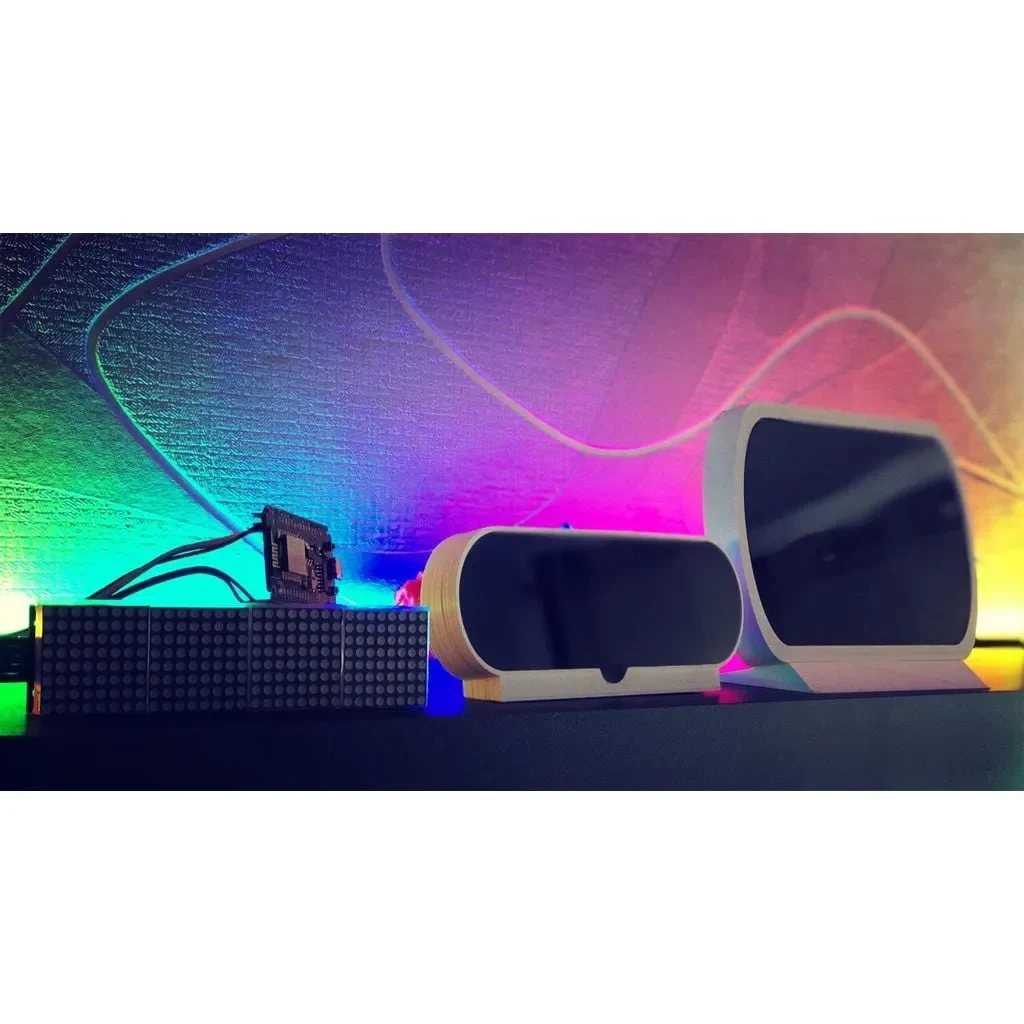

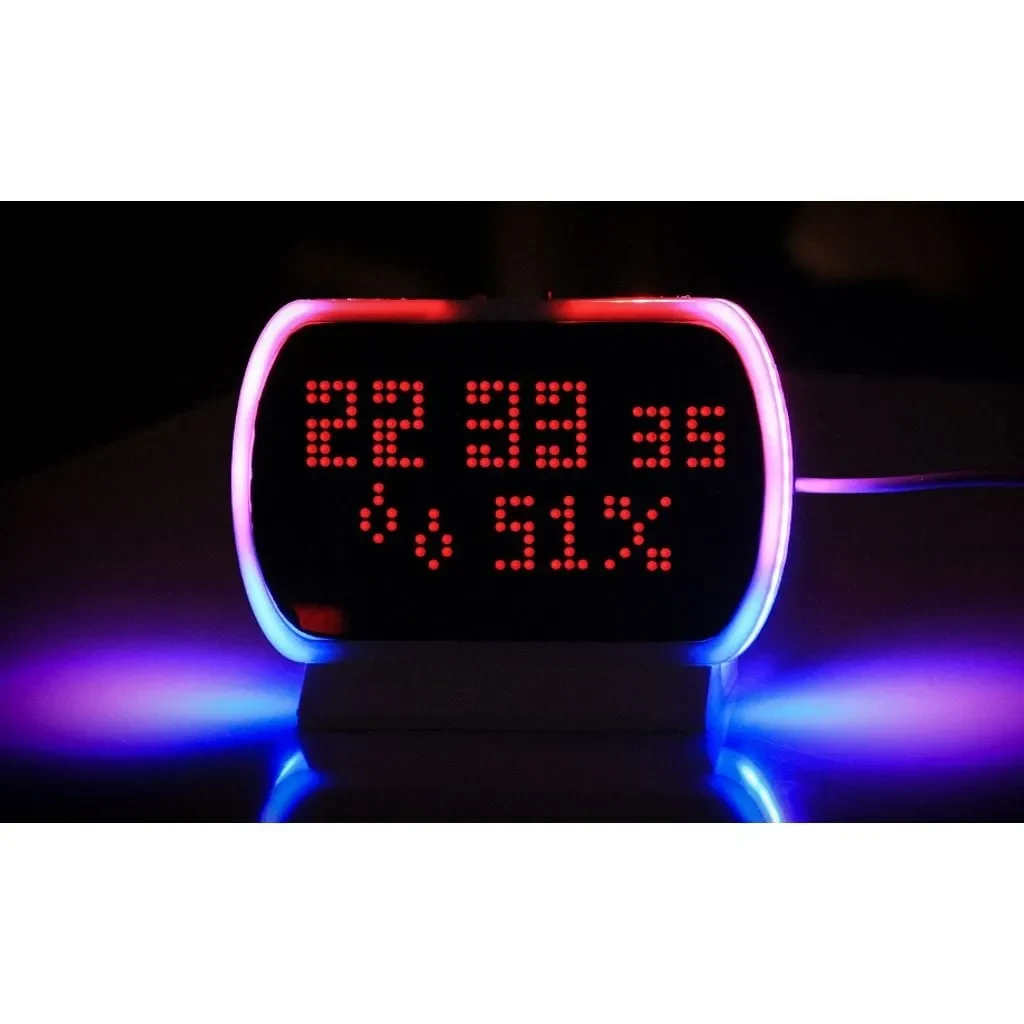

Представляю один из моих любимых проектов — «Интернет-Часы + Метеостанция + Информер».
Часы Информер
ЭСП8266/ЭСП32 + МАКС7219
Функции:
Интернет-часы.
Погода (Openweathermap.com, Weatherbit.io, Яндекс)
Валюта(EUR,USD, RUB, BNY, KAZ, UAH, LEU, PLN)
Цитаты дня.
Мощная функция светодиодной подсветки 22 пикселя + большой выбор различных эффектов (для esp32 от 6 до 30 пикселей) 6.MQTT.
Новости.
Поддержка английского, русского, белорусского, украинского, румынского, болгарского, польского языков. (веб-интерфейс + экран)
Поддержка датчиков температурыDHT11/12/22, DS18B20, AM2320, BMP180, BMP280, BME280, HDC1080, AHT10, SGP30, CCS811, MH-Z19B
Различные режимы яркости экрана: ручной, динамический (фоторезистор), по расписанию (можно выбрать яркость для дня и ночи)

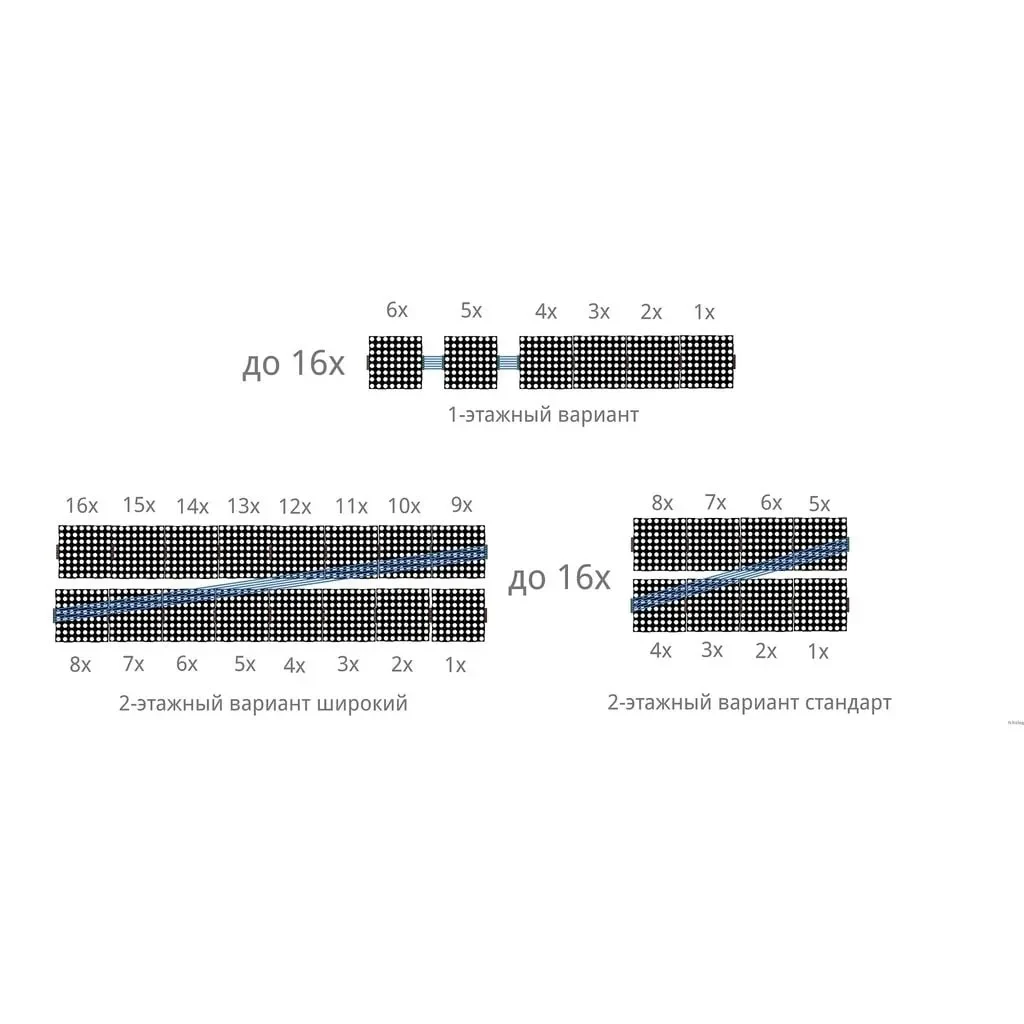

Поддерживает от 1 этажа до 16 матриц или 2 этажа до 8 или 16 матриц на этаж.
Ночной режим (только циферблат, без отображения информации)

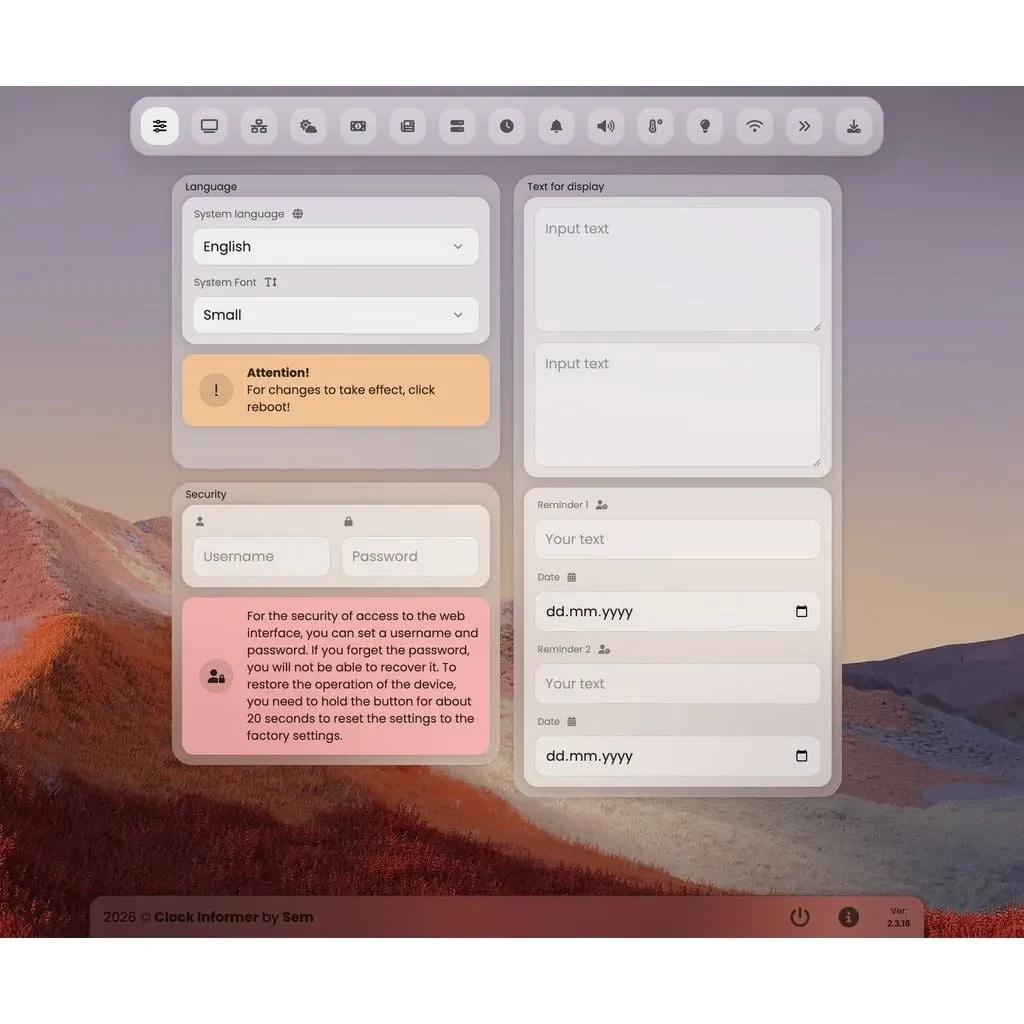

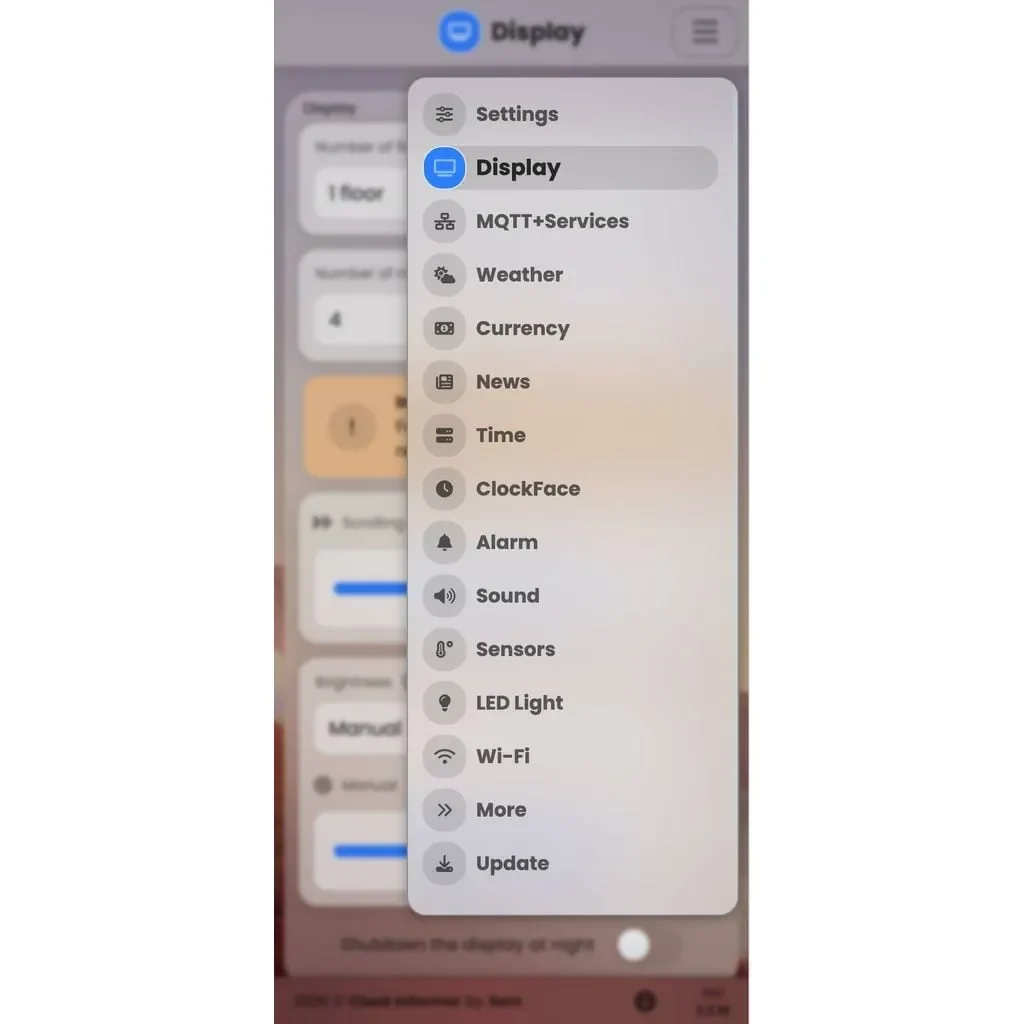

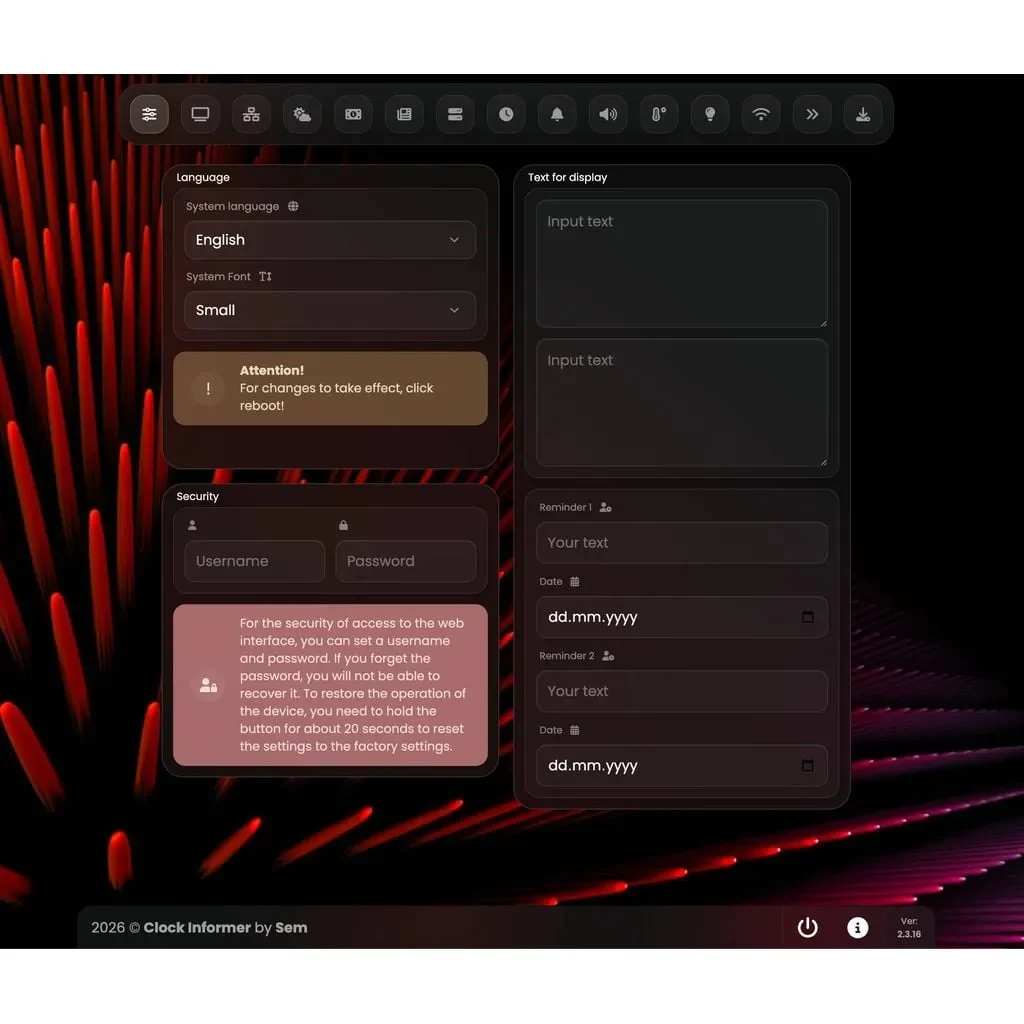

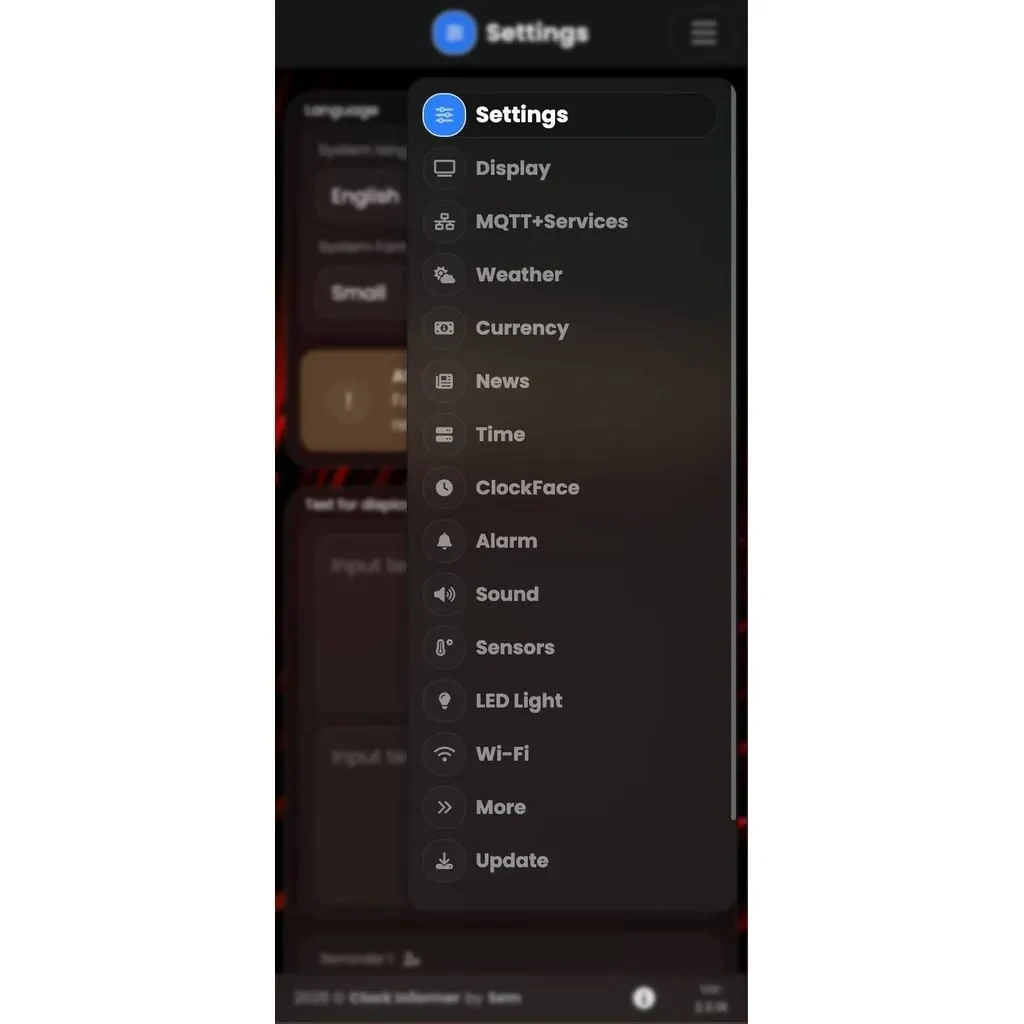

Удобный и интуитивно понятный веб-интерфейс для настройки. Вы можете попробовать демо-режим здесь: https://www.goldart.ee/lock-demo-dashboard
ПРОШИВКА: Обновление по беспроводной сети.
Различные анимации, шрифты, циферблаты на выбор.

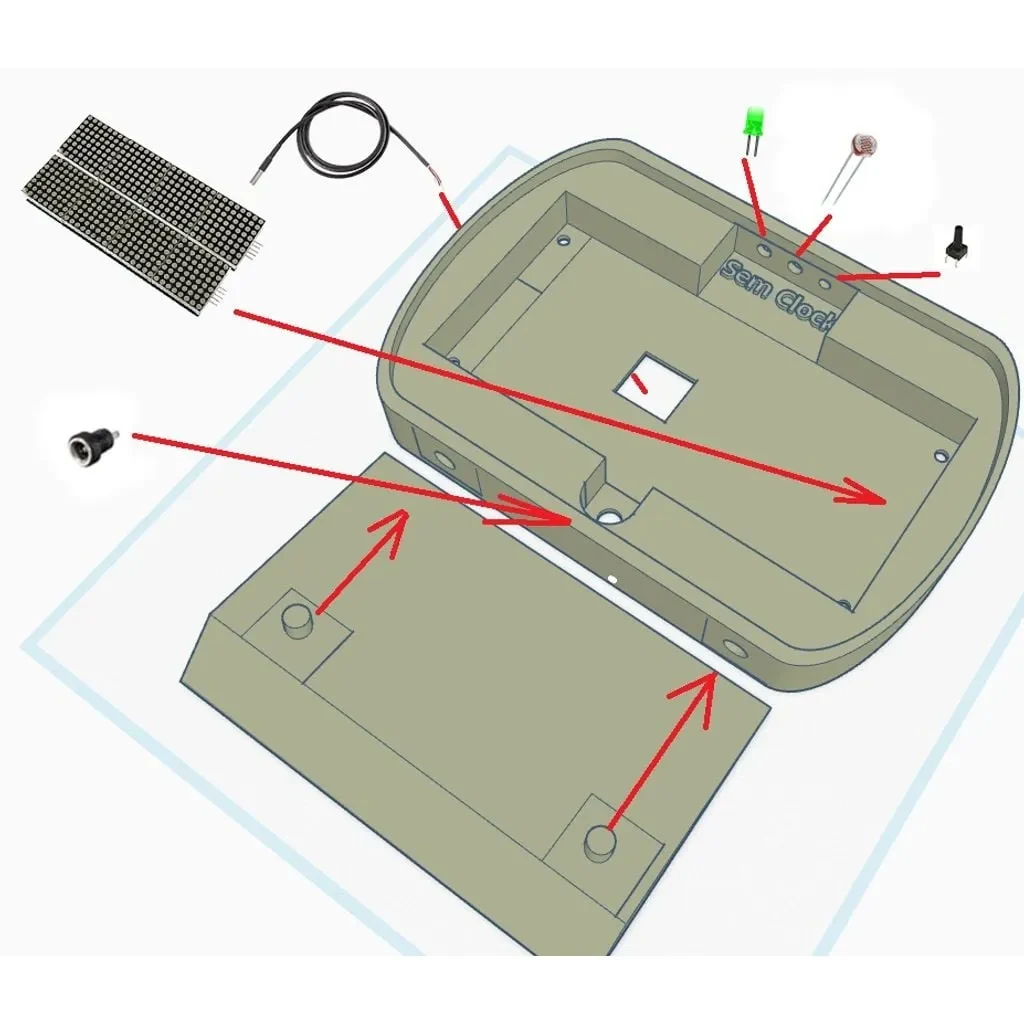

Два разработанных дизайна корпуса для 1-этажного исполнения и для 2-этажного. 17. Поддержка ESP32 и ESP8266.
теперь голосовые уведомления о времени каждый час. (DF Player Mini) или зуммер (только звуковой сигнал)
Поддержка часов реального времени (DS1307 или DS3231)
Автономный режим (вы можете использовать ��стройство без подключения к Интернету по Wi-Fi)
Поддержка ручной настройки времени (WebUI).
… многое другое и ВСЕ это в ОДНОМ устройстве.

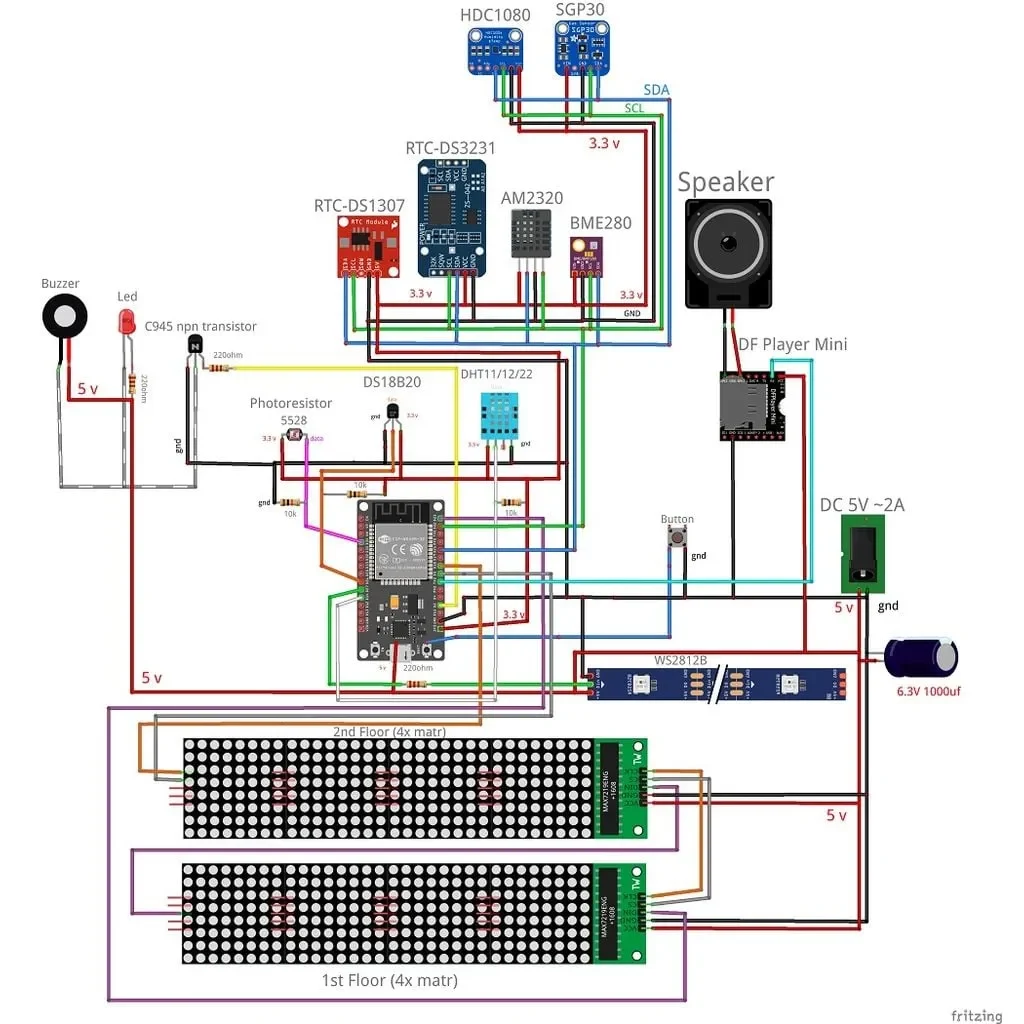

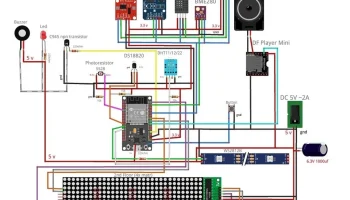

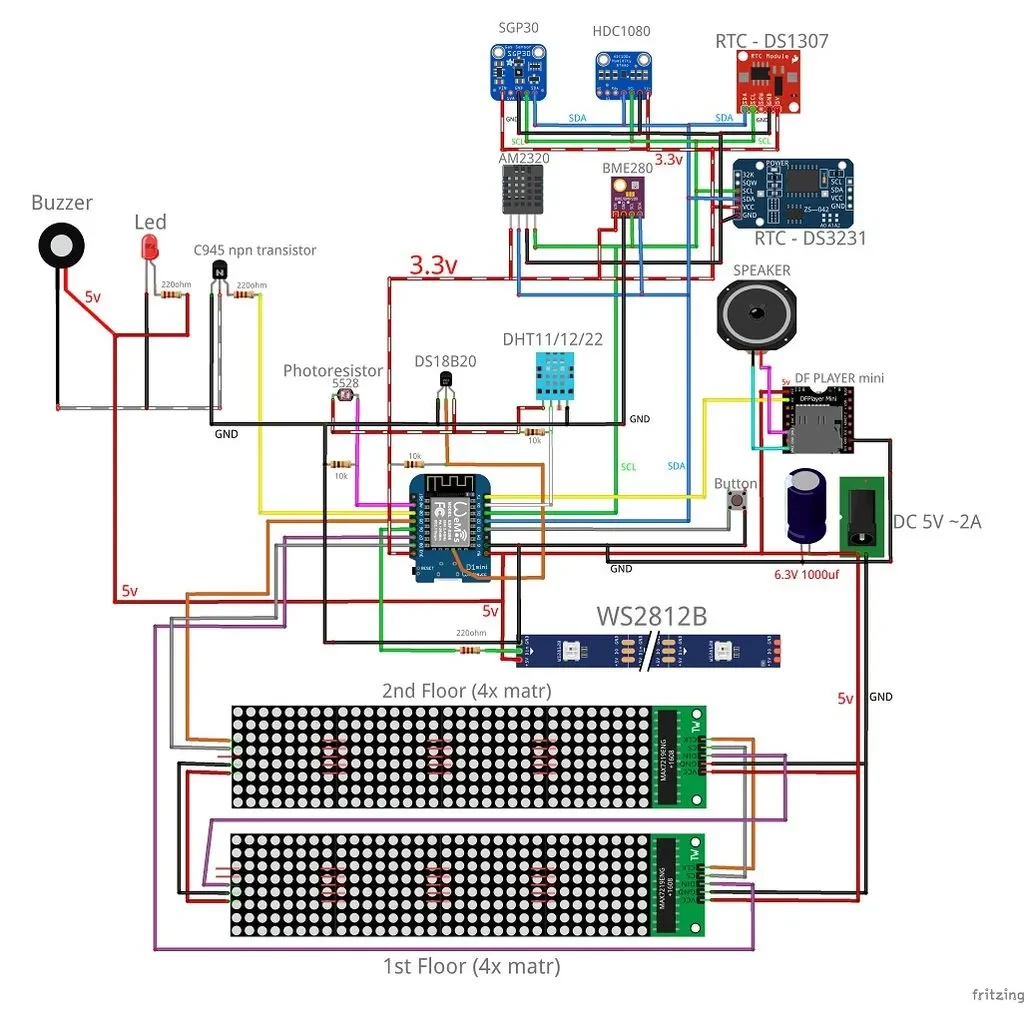

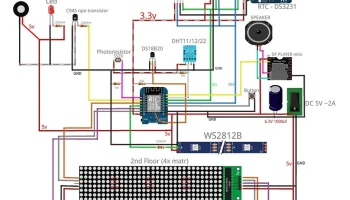

Все схемы в архиве
Что вам нужно:
Контроллер ESP8266 или ESP32
MAX7219 светодиод-матрица (1-матрица (4x в одной) для 1-этажной версии или 2 матрицы (4x в одной) для 2-этажной версии.
Фоторезистор 5528. (опционально)
Резисторы 10 кОм, 220 Ом.
Кнопка.
Светодиодный диод. (необязательно)
Датчики DHT11 или DHT12 или DHT22, DS18B20, AM2320, BMP180, BMP280, BME280, HDC1080, AHT10, SGP30, CCS811, MH-Z19B (опция)
Светодиодная лента WS2812B — 2x — 22пикселя. = 44 пикселей (опционально) -WS2812B — 144/1 м — не водонепроницаемый
Провода
Блок питания 5В — 2,1А
Разъемы DC 2,5 — 5,5 (мать/папа)
Винты и гайки М3х8мм.
Супер клей
Паяльник
3D-принтер
Прозрачный акриловый лист 4мм.
Тонировочная пленка для с��екол автомобиля.
Модуль MP3 — DF Player mini + динамик (опционально)
Зуммер (опционально)
RTC (часы реального времени) DS1307 или DS3231 (дополнительно)
Аудиофайлы ЗДЕСЬ
Clock Informer — это личный проект с 2019 года. Все здесь — прошивка, беспроводные обновления и чехлы для 3D-печати — можно использовать бесплатно, и так будет всегда.
Я создаю и улучшаю его в свободное время, просто потому, что мне это нравится. Если он нашел место на вашем столе и вы хотите поддержать его дальнейшее развитие, вы можете купить мне кофе здесь:
☕ ko-fi.com/lockinformer
Никакого давления — лайк, комментарий или фотография вашей сборки сделают мой день таким же приятным. Спасибо за участие в этом!
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3 Про
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
35%
Нить накаливания: Verbatim и т. д. PLA БЕЛАЯ.
Примечания:
Если вы печатаете 2-этажную версию со светодиодной лентой, используйте БЕЛУЮ нить.
Если вы печатаете целиком, а не по частям, то вам нужны подставки.
