Редуктор с передаточным числом 75 к 1 для управления кла...

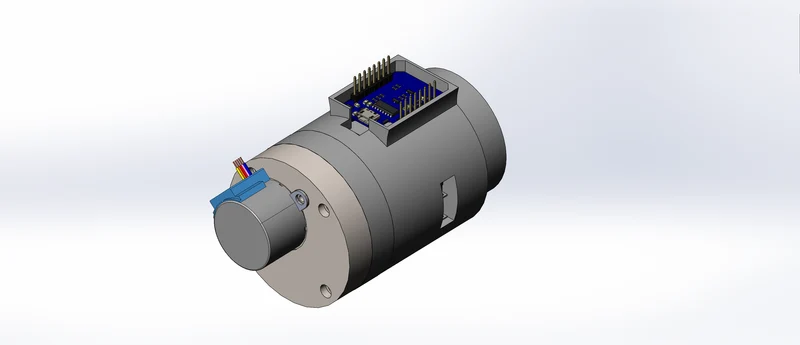

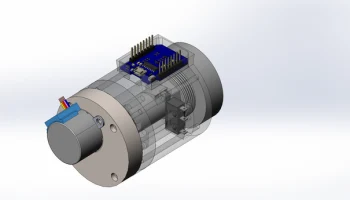

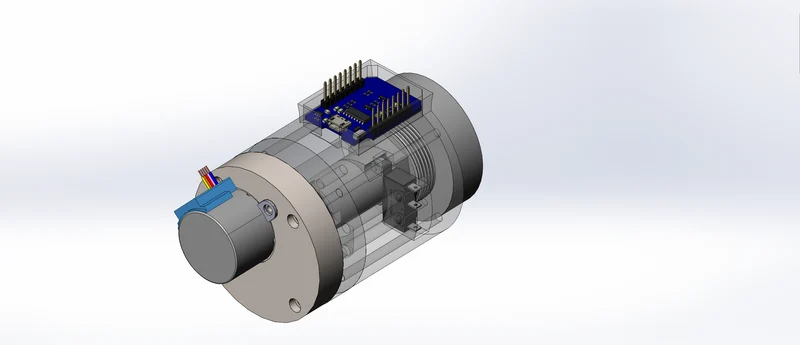

Это редуктор, который я использую вместе с 28BYJ-48 для поворота моего клапана VTR. Модуль ESP8266 используется для автоматизации положения или его ручной установки.

Я использую Wemos D1 mini, чтобы переместить клапан в положение 0% до тех пор, пока не будет нажат конечный упор. После срабатывания конечного упора счетчик шагов устанавливается на 0, и система калибруется.

Если вы просто ищете коробку передач для 28BYJ-48, смело переделывайте модель.

используются стандартные винты с шестигранной головкой M3, 1 подшипник 61805 и 1 подшипник 623 с микропереключателем 10t85.

Используйте минимум 3 периметра в настройках и органические опоры.

Для облегчения сборки используйте метчик М3 для резьбы в отверстиях. Распечатайте в PETG, если планируете использовать в течение длительного времени.

Необходимые винты:
4 детали 25 x M3 (можно длиннее, используются для крепления корпуса коробки передач к корпусу)

2 винта 3 x 2,5 мм (используются для крепления шагового двигателя)

4 винта 12 или 14 x M3 (используются для крепления адаптера выходной муфты к муфте вала)

1 деталь из 10 x M3 для удержания шарикоподшипника 623 концентрично с солнечной шестерней.

Дополнительная информация о том, как настроить ESP, скоро появится на GitHub.

РЕДАКТИРОВАНИЕ: добавлен файл .3MF для упрощения модификации
