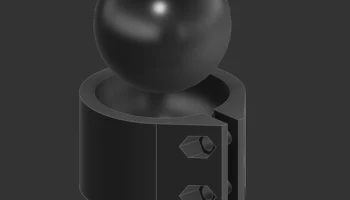

Модульное шаровое крепление для антенн и прочего

Это крепление предназначено для адаптации ко множеству различных вещей, поэтому я включил файл F3D и ШАГИ.

Первоначальное использование этой антенны: a.co/d/g9km0ca

Я использовал болты с квадратным подголовком ¼ дюйма для крепления антенны и болты 5/32 для гнезда.

В каждом хозяйственном магазине рядом со мной продаются только британские крепежные детали, несмотря на то, что Канада уже 40 лет является метрической системой мер.

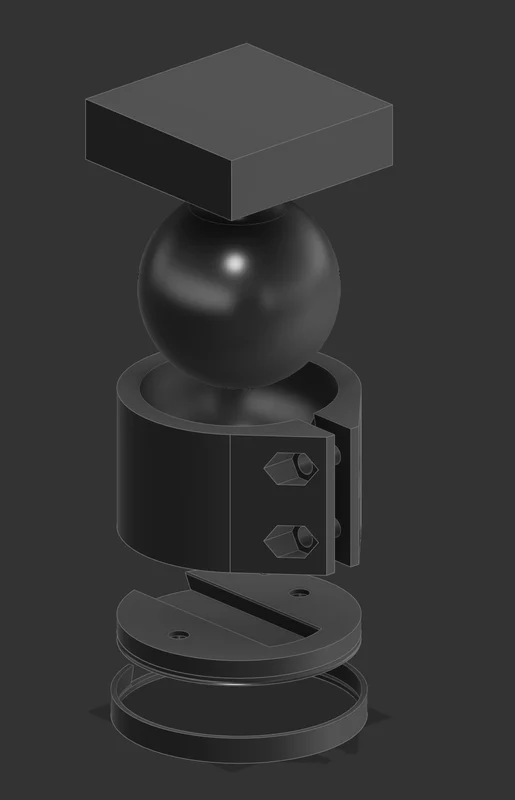

Инструкция по сборке (общая):

Вставьте шар в гнездо
Вставьте гайки в шестигранные отверстия в гнезде.
Вкручивайте болты в гайки до тех пор, пока шар не сможет перемещаться с некоторым усилием, но не самостоятельно.
вдавите кольцо в нижнее крепление, убедившись, что внутренняя кромка обращена вниз.
поверните кольцо так, чтобы вырез совпал с ласточкиным хвостом в креплении
вставьте в гнездо и поверните кольцо, чтобы оно не выпало

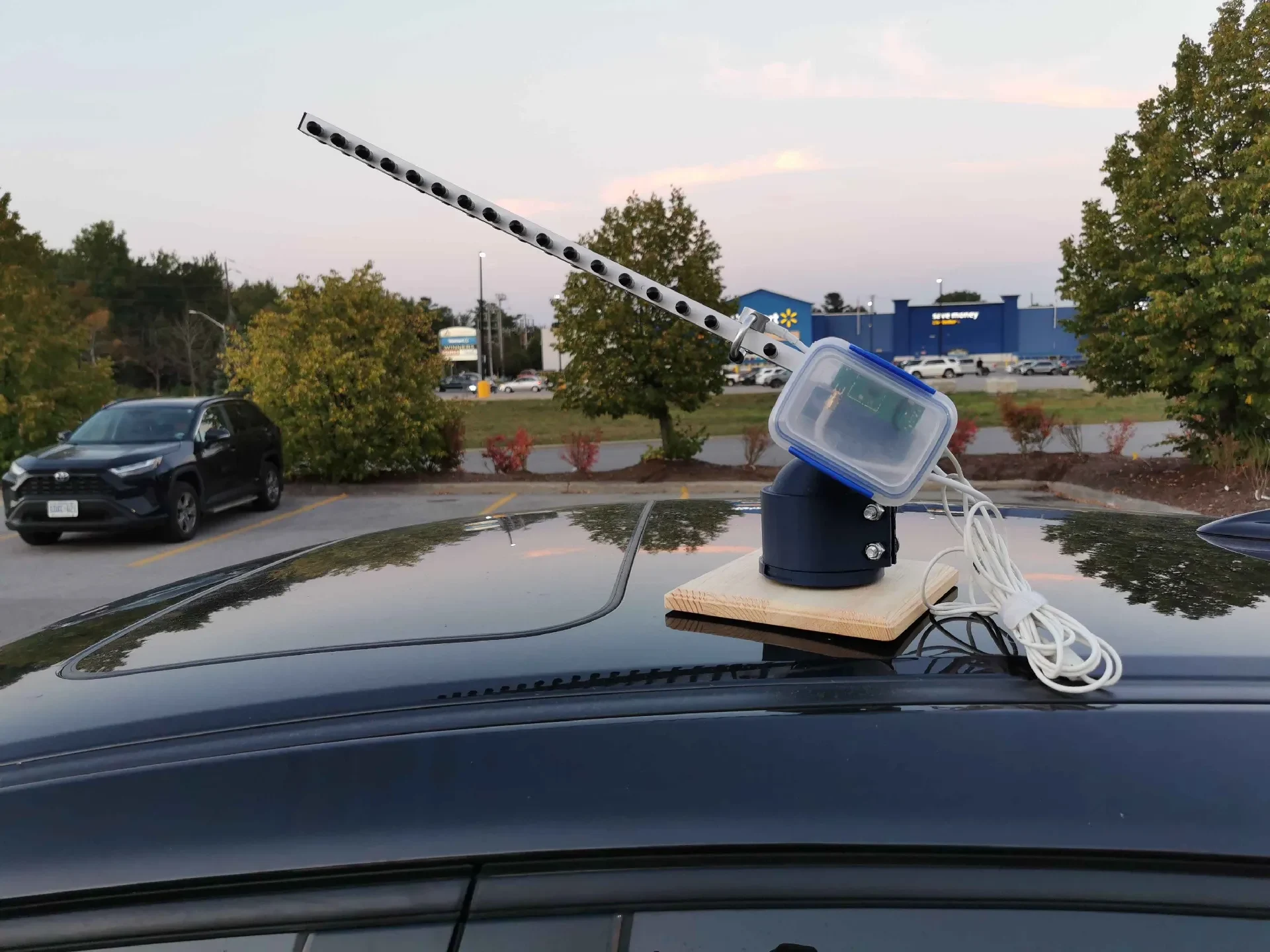

Инструкция по сборке (Моя антенна):

Снимите черную пластиковую заглушку с задней части квадратного канала.
Отвинтите самый задний винт, который крепит монтажную пластину к квадратному швеллеру.
вставьте противовес заливным отверстием вверх
совместите отверстия для винтов и установите винт на место
Вкрутить антенну в гнездо
Вставьте шар в гнездо
Вставьте гайки в шестигранные отверстия в гнезде.
Вверните болты в гайки, не затягивайте.
вдавите кольцо в нижнее крепление, убедившись, что внутренняя кромка обращена вниз.
поверните кольцо так, чтобы вырез совпал с ласточкиным хвостом в креплении
вставьте в гнездо и поверните кольцо, чтобы оно не выпало
наполните противовес песком, камнями или чем-то еще, пока он не станет сбалансированным
эпоксидная заглушка
затягивайте гайки до тех пор, пока шар не сможет сдвинуться с некоторым усилием, но не самостоятельно
