K1PDX Комплект антенны Yagi

Электроника

Источник:

www.printables.com

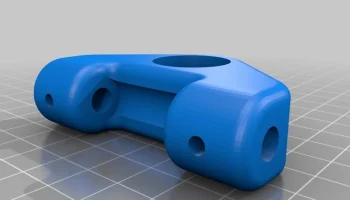

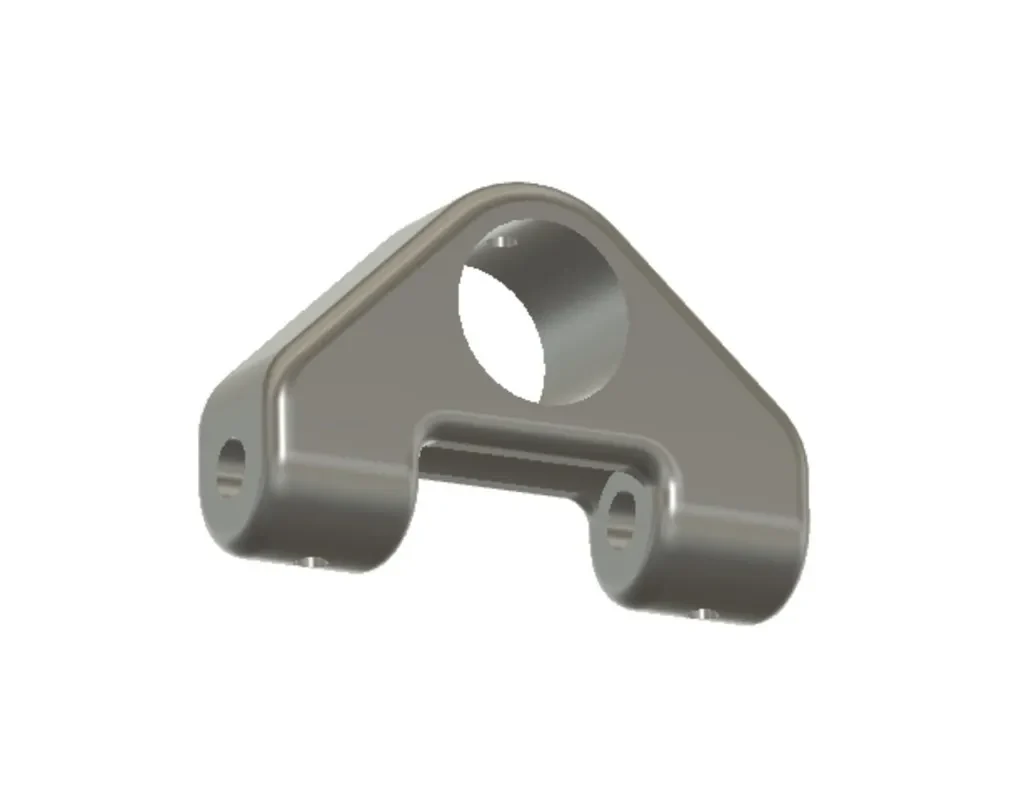

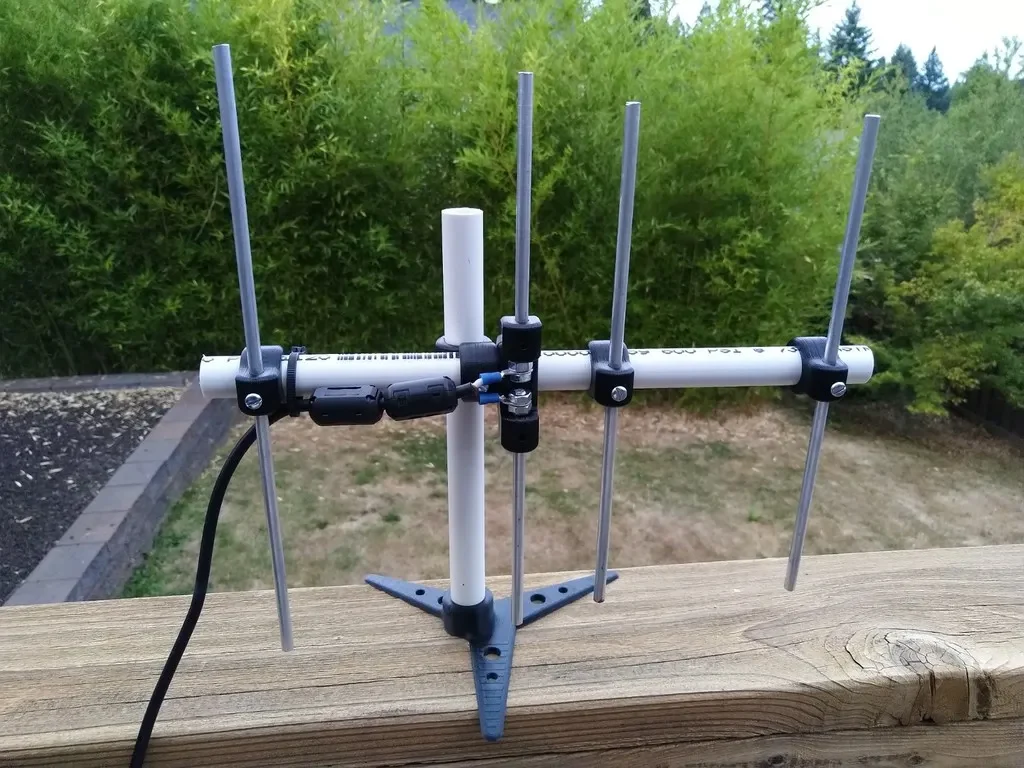

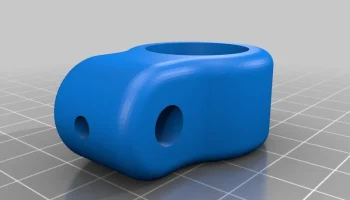

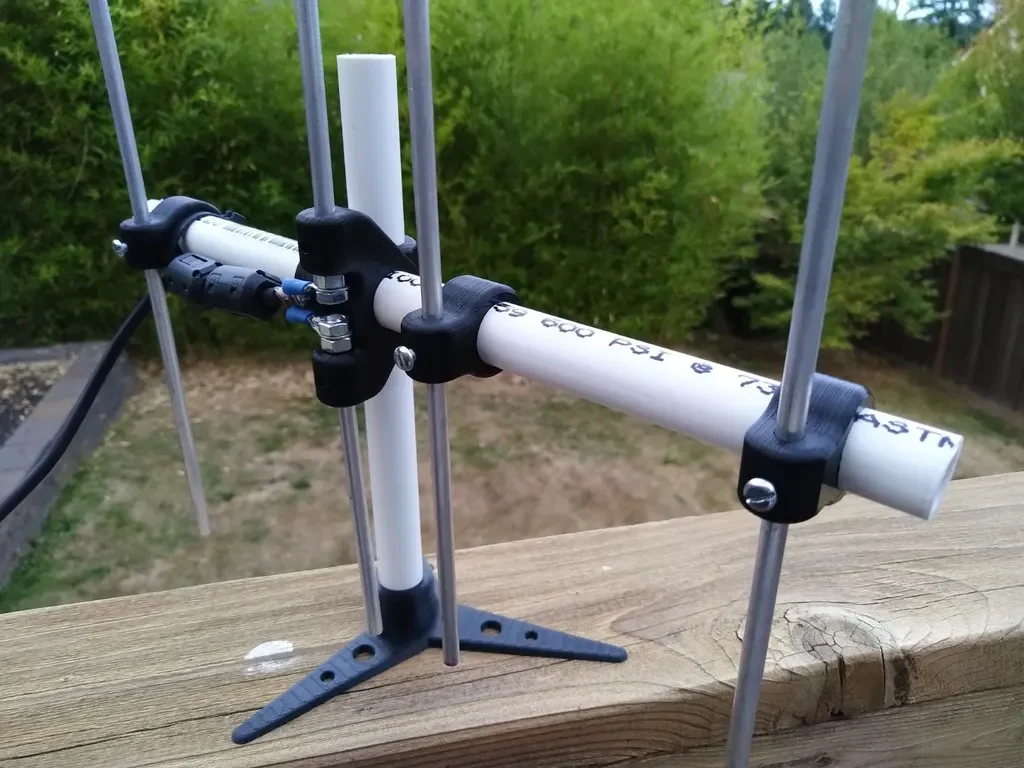

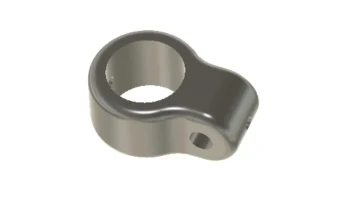

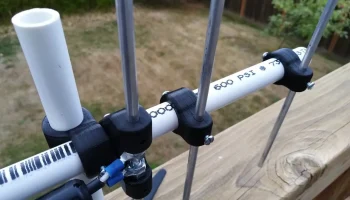

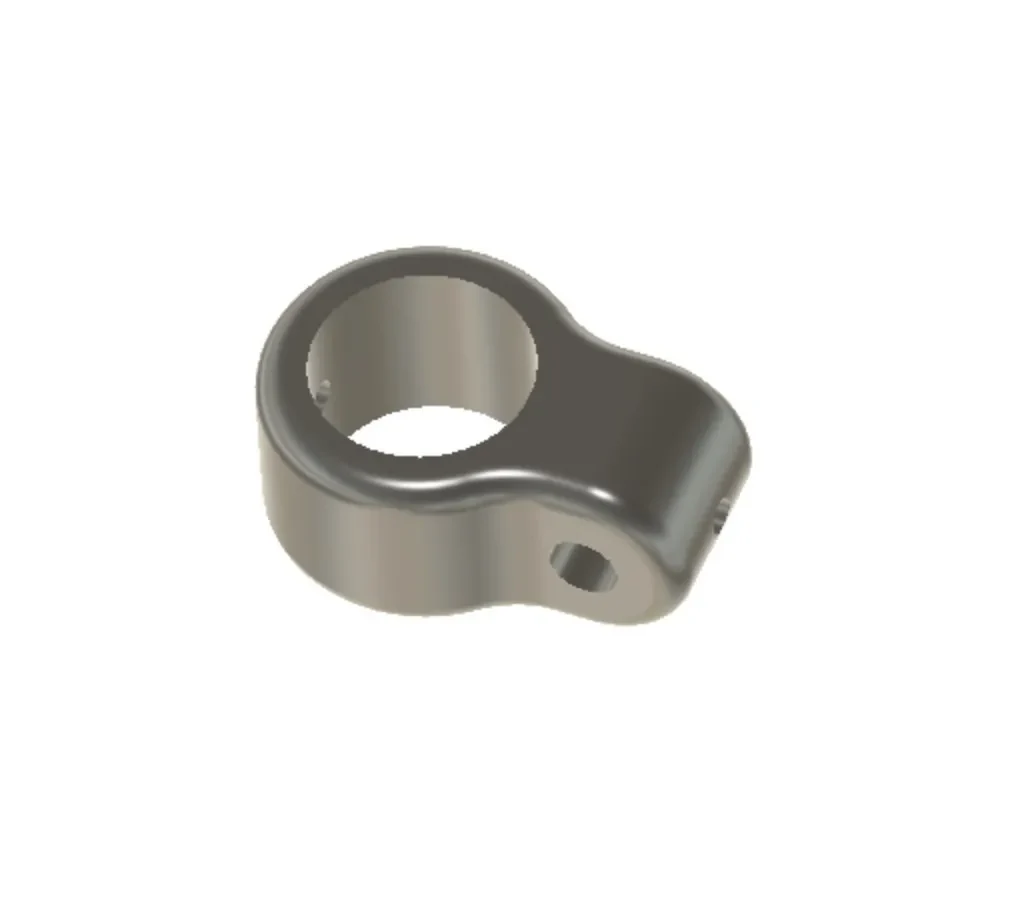

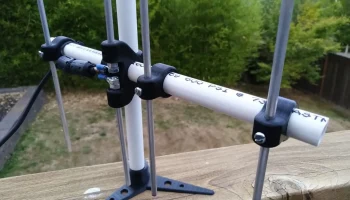

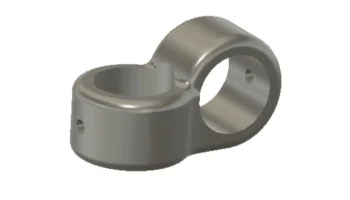

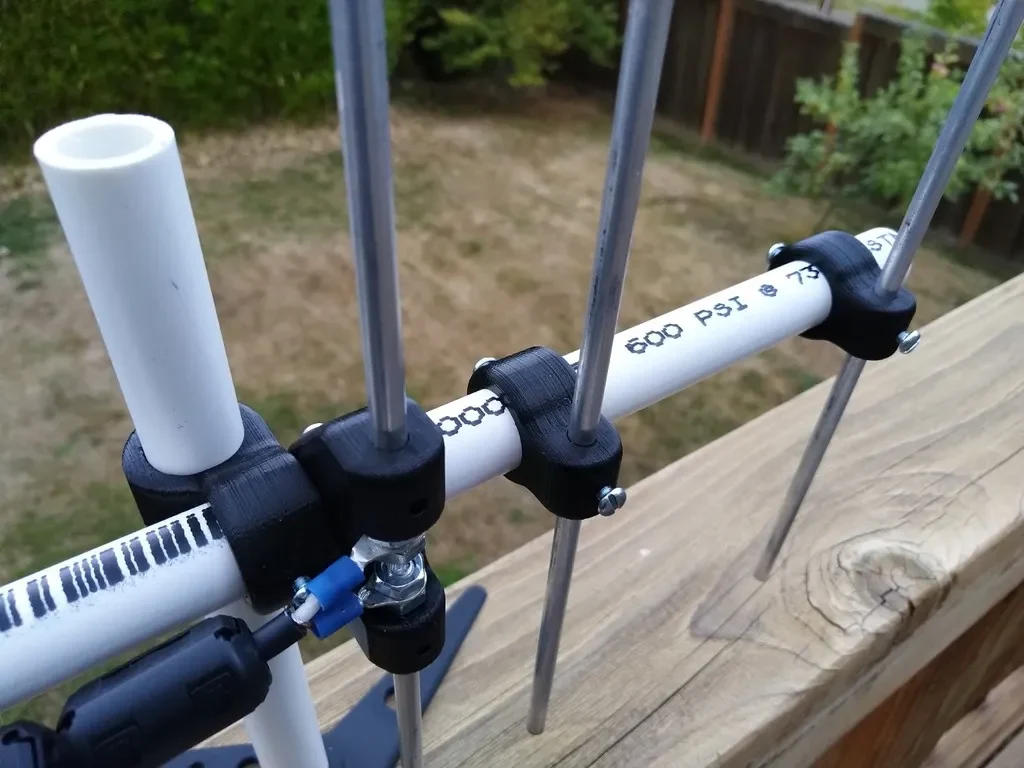

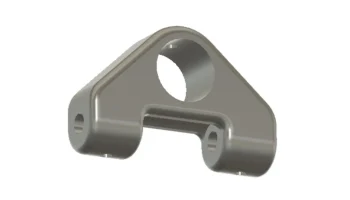

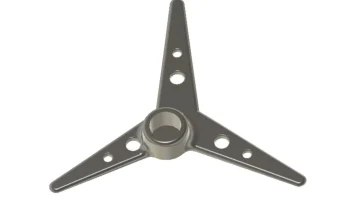

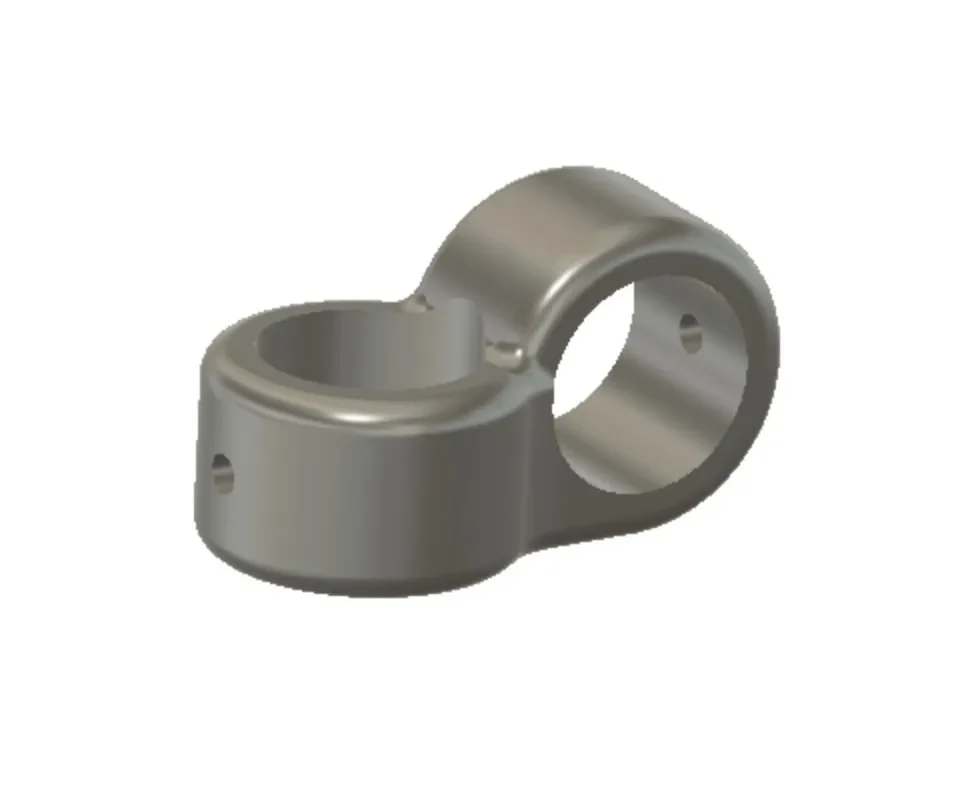

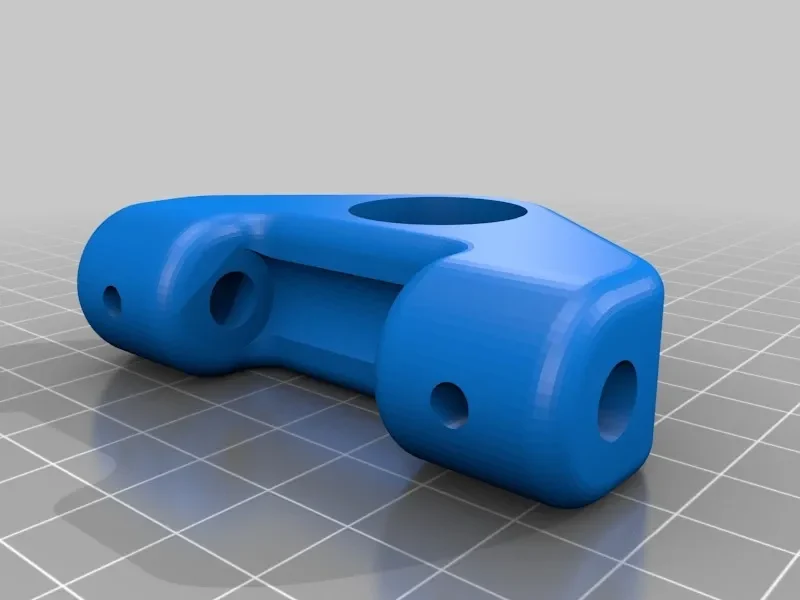

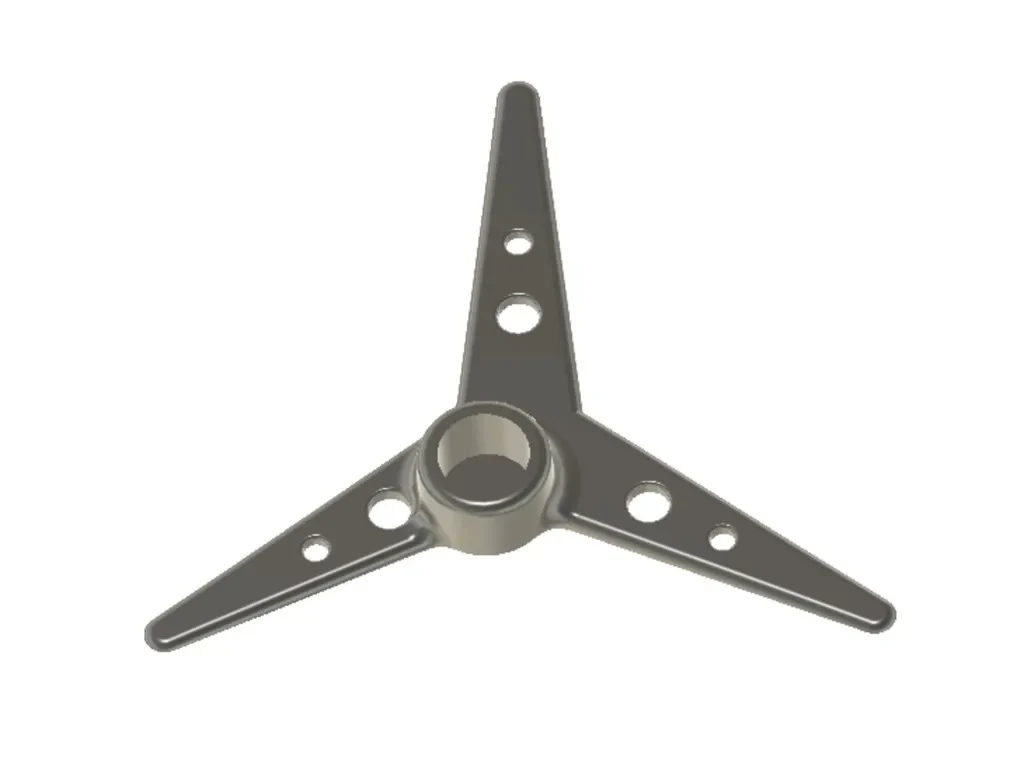

Некоторые детали для создания Yagi практически для любой частоты и количества элементов. На фотографиях показана моя 4-х элементная антенна GMRS.

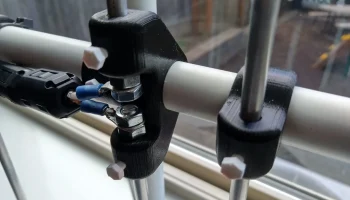

Элементы представляют собой круглые алюминиевые стержни диаметром 1/4 дюйма. Конец ведомого элемента я нарезал плашкой.

ПВХ — это ПВХ-труба диаметром 1/2 дюйма (наружный диаметр 0,84 дюйма).

Установочные винты 8-32x3/8 удерживают все на месте. Это может повлиять на диаграмму направленности… РЕДАКТИРОВАТЬ: Я добавил stl для эквивалентного винта МакМастера-Карра. Теперь я использую печатные установочные винты из PLA!

Длина и пространство элемента определены с помощью калькулятора VK5DJ Yagi: www.vk5dj.com/yagi.html.

Мне удалось напечатать все детали без опор и опор (за исключением установочного винта из PLA, который необходимо печатать горизонтально с опорами и 100% заполнением).

Файл Fusion 360 включен!

Настройки печати

Принтер:

JG Аврора А3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15

Заполнение:

20%
