Еще один корпус Micro Balun для радиолюбителей QRP

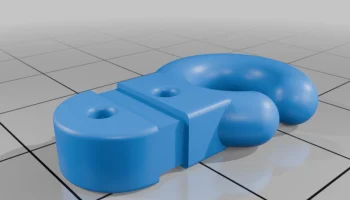

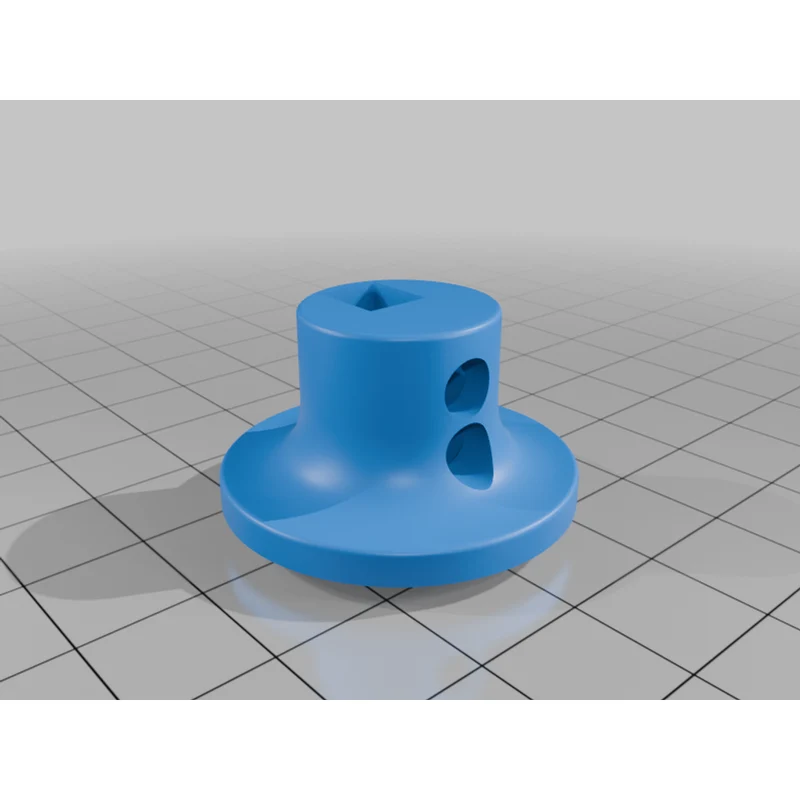

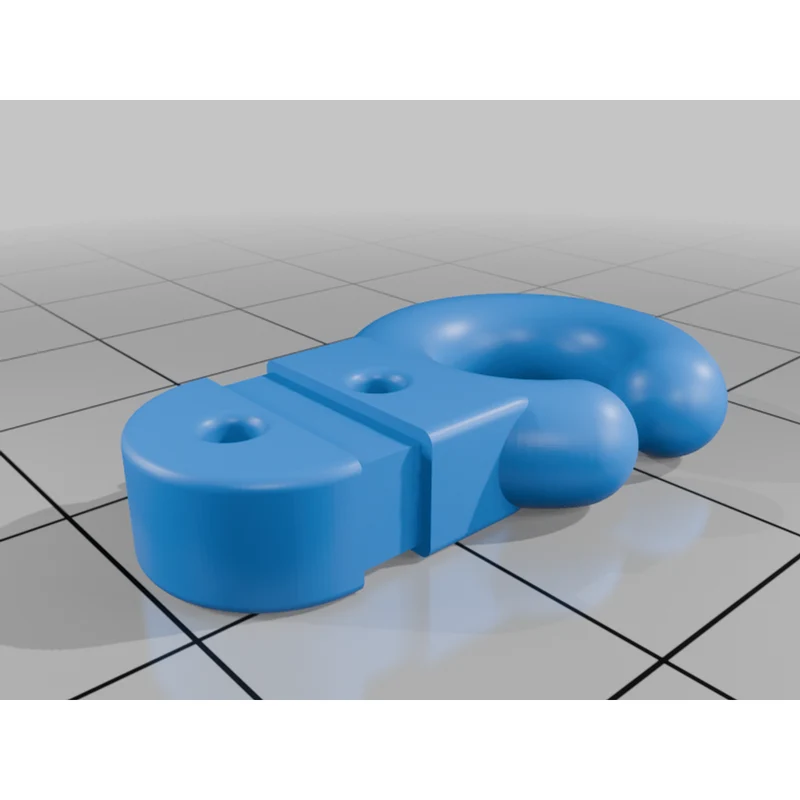

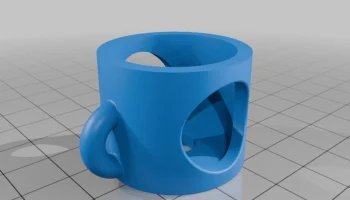

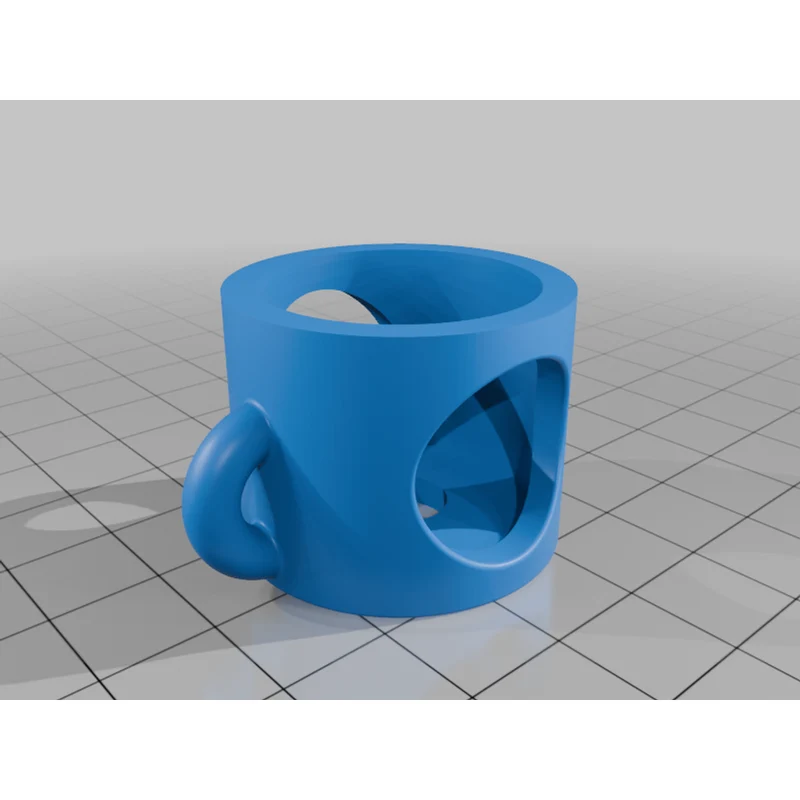

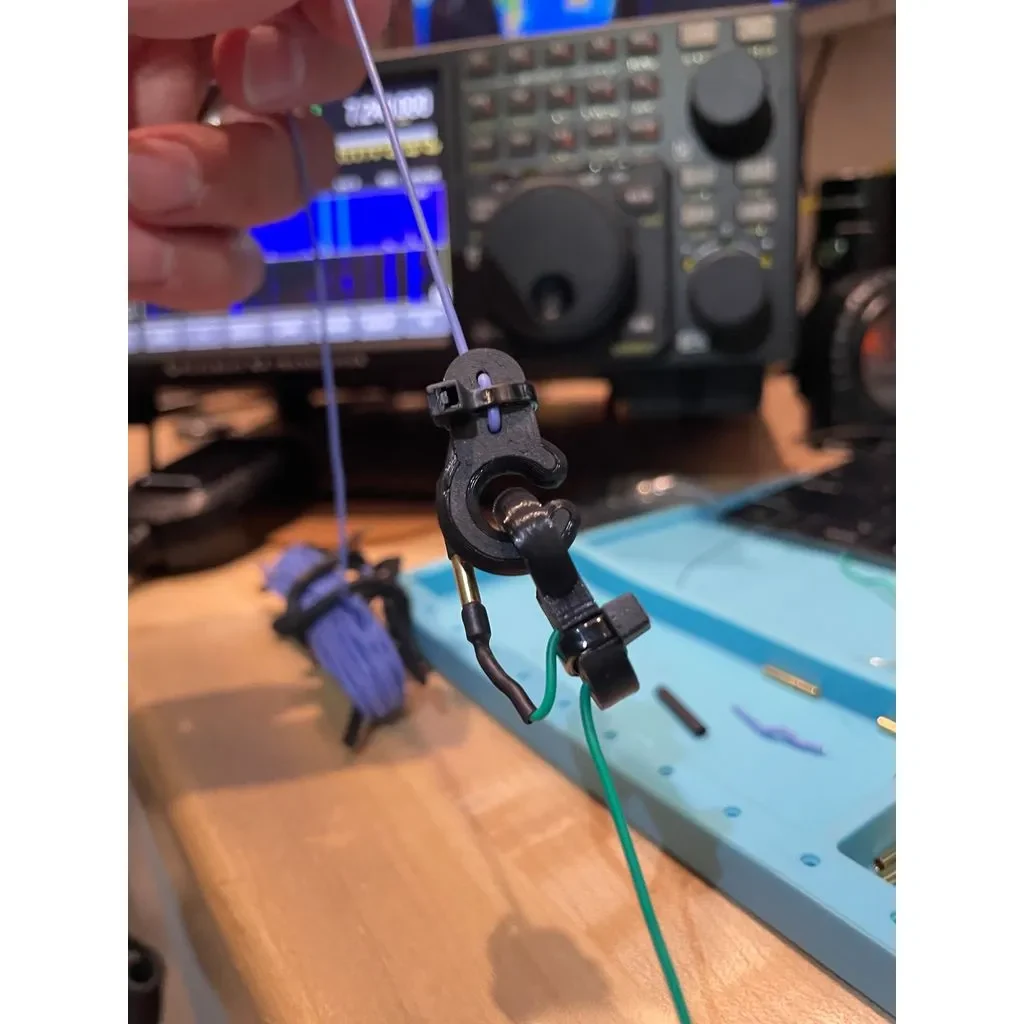

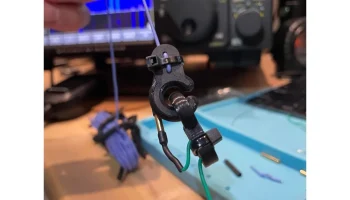

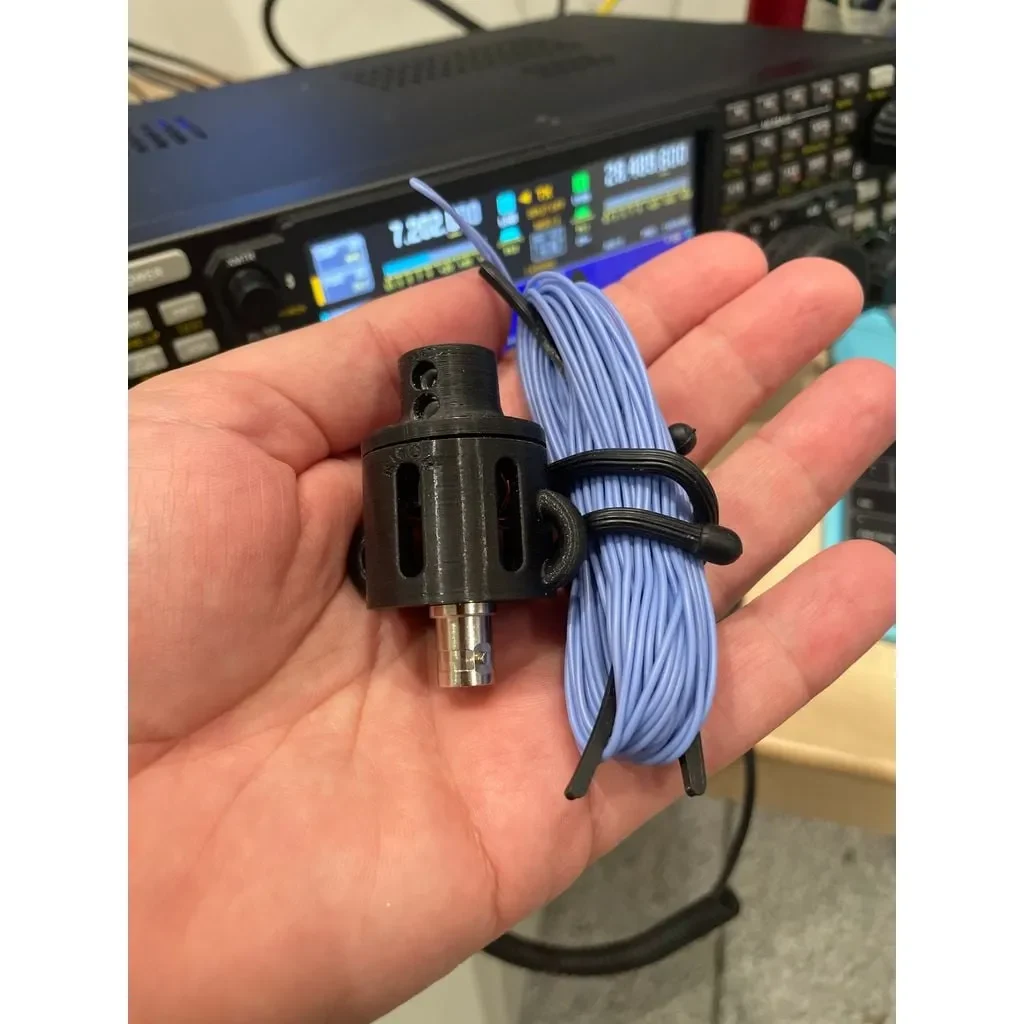

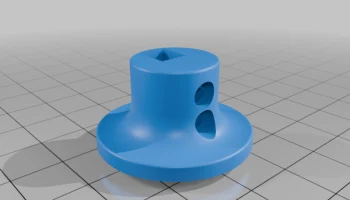

Еще одна конструкция корпуса балуна. Многие комплекты, представленные в Интернете, были больших размеров и рассчитаны на мощность 100 Вт. Я использую QRP-радио мощностью 10 Вт для активации SOTA и стараюсь, чтобы все было как можно меньше. Он был разработан для феррита FT-82-43 и перегородочного разъема BNC. В крышке корпуса отрежьте и вставьте одну из этих клеммных колодок сверху. нижний экран должен затягиваться на выходе симметрирующей обмотки, а верхний — на проволочной антенне: www.amazon.com/dp/B0BVFMZS4Q

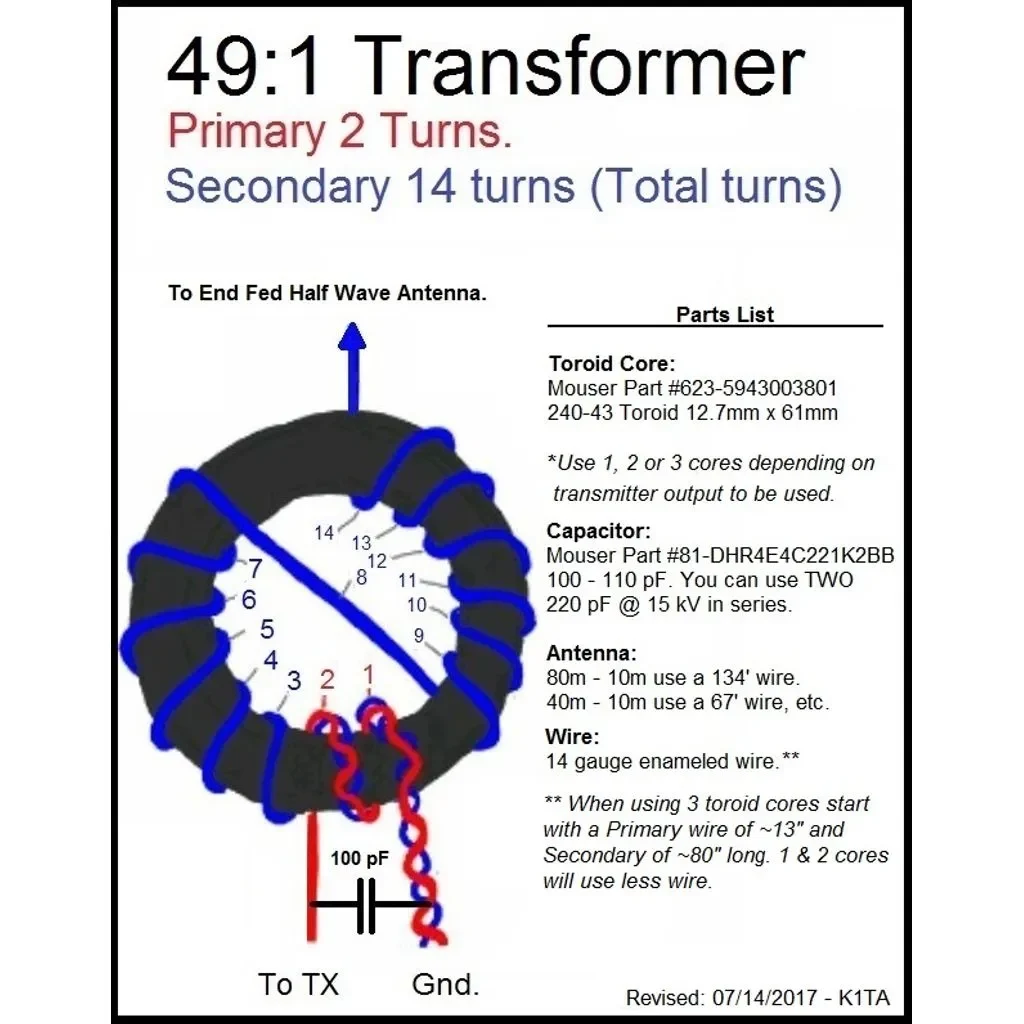

Отлично работает с балунами 9:1 и 49:1.

Разработано в OnShape и доступно здесь: cad.onshape.com/documents/55d5582d6fd3b6bb2c7857a9/w/be77346a938d9df5927bf8d6/e/12eb6d09a8d0589a21cb0b40.
