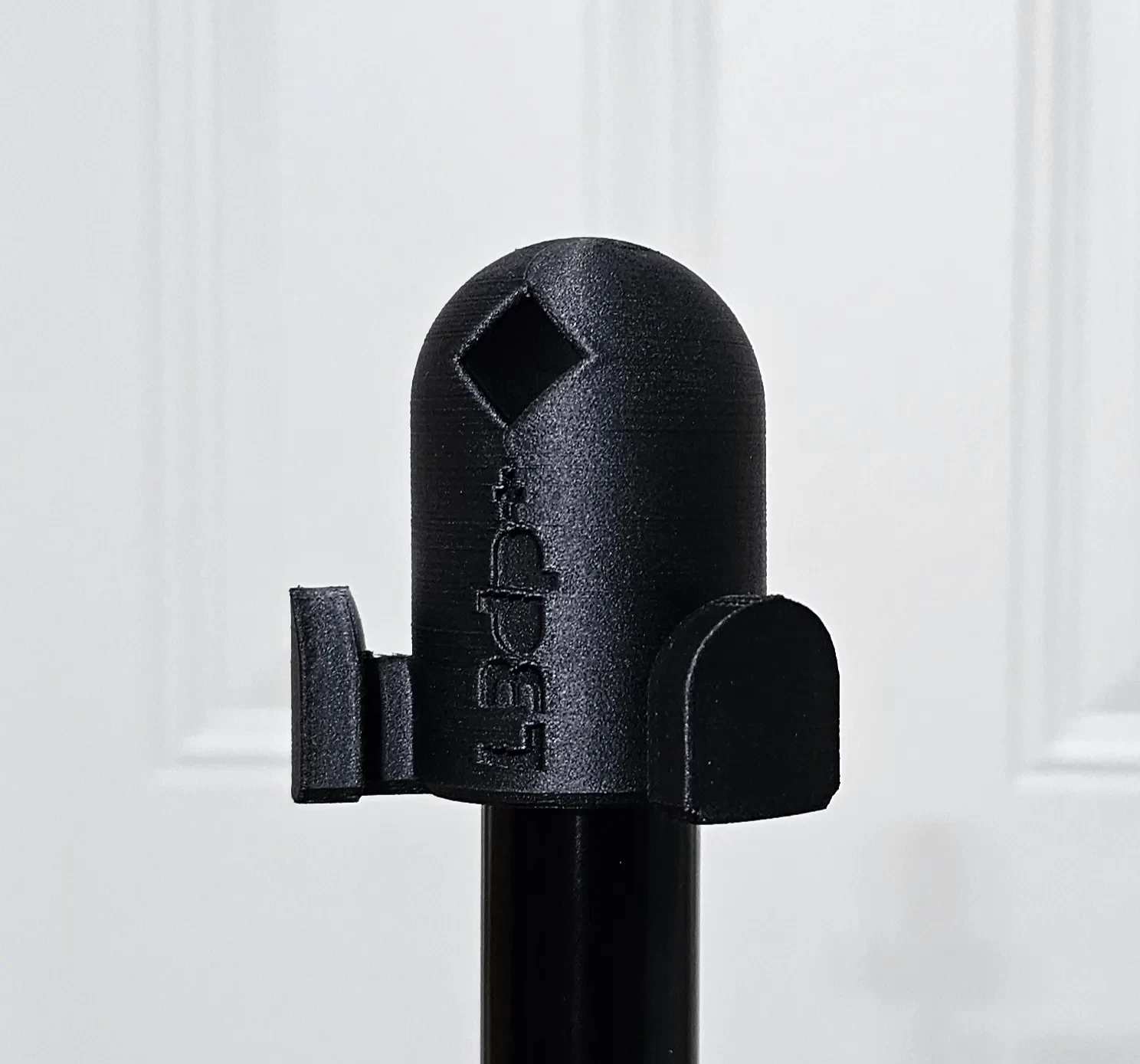

Колпачок малярной палки для проволочных антенн V2.0 с ...
Обновление версии 2.0: полностью переработанная резьба, созданная в AutoCAD и протестированная на нескольких коммерческих малярных столбах. Эта версия также включает в себя точки крепления растяжек.
Я включил STL только с потоками, если они вам понадобятся для другого проекта. Тело резьбы имеет высоту 30 мм и диаметр 29 мм.
Хотя опоры из стекловолокна ветроуказателя (высотой до 33 футов) хороши для очень легких проволочных вертикальных антенн, они не подходят для EFHW, диполей, перевернутых V-образных антенн или чего-либо еще, имеющего вес. Для любого из этих других вариантов антенн мне нужна была жесткая стойка, способная выдержать вес — и наиболее распространенными и легко доступными являются малярные стойки из алюминия, стекловолокна или углеродного волокна с длинным удлинением (доступны длиной до 30 футов).
Для использования в зонтике или стойке для флага для установки проволочных антенн (EFHW, диполь, виндом и т. д.). Алюминиевые малярные стойки жесткие и хорошо подходят для более тяжелых антенн, поэтому мне нужна была для них хорошая точка крепления сверху. У меня есть держатели флагштоков для моего грузовика (спереди и сзади — да, у меня также есть переднее сцепное устройство). Алюминиевые опоры могут взаимодействовать с проволочной антенной системой, поэтому тщательно выбирайте материал мачты (рассмотрите FG или CF).
Напечатано из карбона PETG, заполнение 50%, 6 ракушек, 6 петель, высота слоя 0,16, для нитей требуются опоры (я использовал дерево/тонкий/авто). Требуется около 63 г нити. Это очень жестко. Если вы используете опоры, установите расстояние между верхом и низом равным 0,35, чтобы их было легче снять.
Это было разработано в Vanilla AutoCAD 2027.
Моя жена называет его «Миньон Полюс Топпер».
73 K4ZX
