Биквадратная антенна Lora 868 МГц

Meshtastic

Источник:

www.printables.com

Это часть моего проекта метеостанции дальнего действия: https://hackaday.io/project/191652-long-range-weather-station.

Я хотел увеличить дальность действия моих устройств Lora с частотой 868 МГц. Я перешел по ссылке этого «биквадного калькулятора»: https://www.changpuak.ch/electronics/bi_quad_antenna_designer.php.

Биквадратная антенна — это своего рода рамочная антенна простой конструкции, простая в сборке и обладающая хорошими характеристиками направленности и усиления для связи «точка-точка». Он состоит из двух излучающих элементов, выполненных из соединенных между собой квадратов с длиной стороны, равной ¼ длины волны средней полосы.

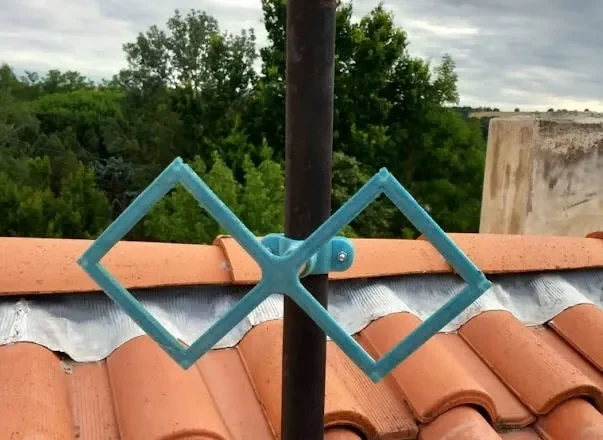

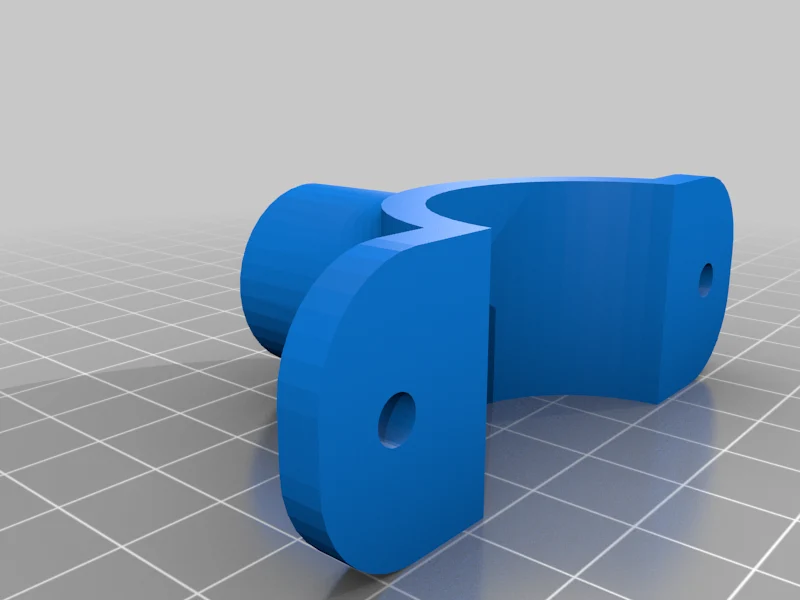

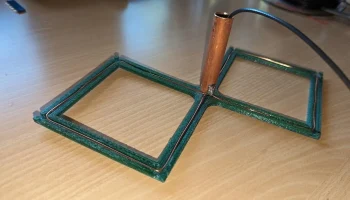

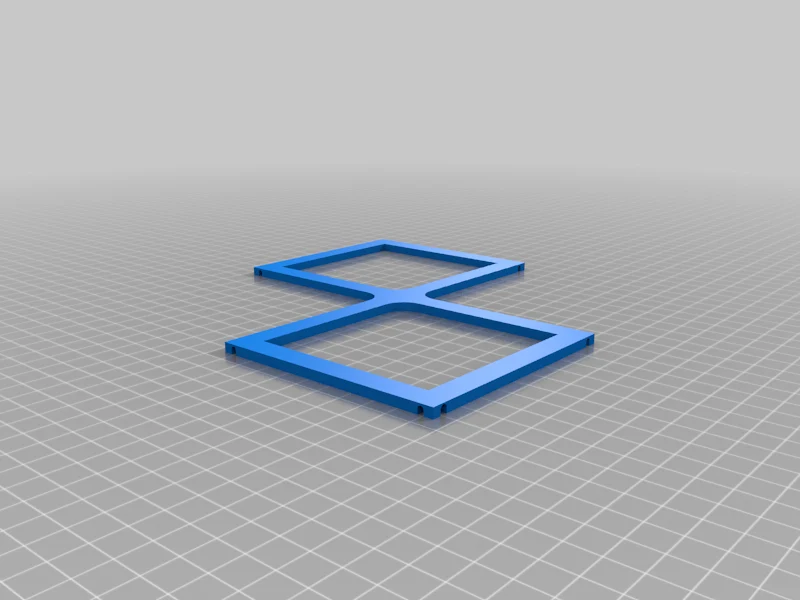

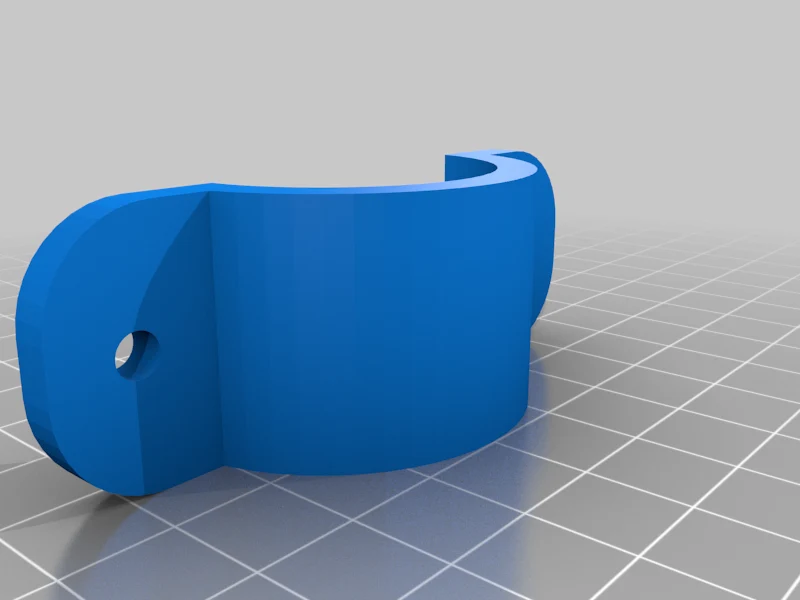

Я сделал это простое приспособление, которое можно использовать как для складывания медной проволоки диаметром 2 мм, так и в качестве постоянного держателя.

Чтобы еще больше увеличить дальность действия, мне следовало добавить металлическую заземляющую пластину, чтобы отразить задний лепесток на переднюю сторону.

Без этого заземления моя антенна действует скорее как «всенаправленная» антенна. Но кого это волнует? Это работает нормально!

Напечатайте его из ПЭТ или ПЭТГ, чтобы он устойчив к дождю, ультрафиолету и высоким температурам...

Я напечатал его с помощью самодельной нити из пластиковой бутылки из ПЭТ: https://hackaday.io/project/185196-pullstrumer-from-plastic-bottle-to-pet-filament.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм

Заполнение:
