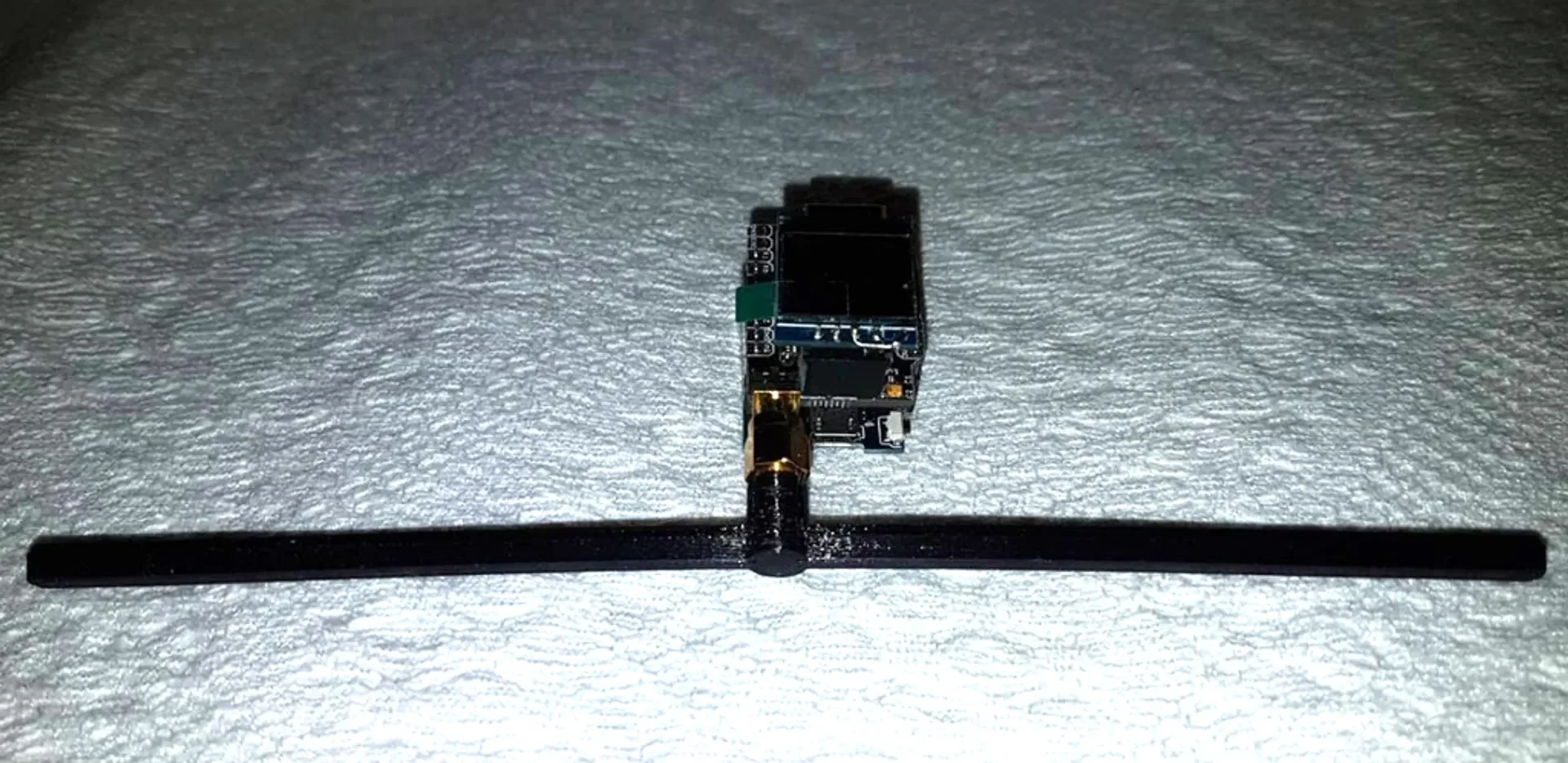

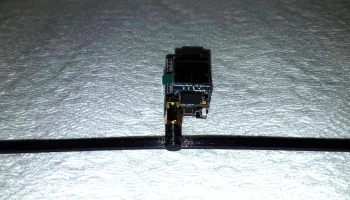

Дипольная антенна Lora 868 МГц

Это очень эффективная дипольная антенна для сети Лора.
Он настроен на частоту 868 МГц.

дополнительную информацию здесь: https://github.com/CongducPham/tutorials/blob/master/Low-cost-LoRa-IoT-outdoor-step-by-step.pdf

Настройки печати

Примечания:

распечатайте его разъемом ВВЕРХ, чтобы избежать поддержек

Пользовательский раздел

проводка

отрезаем два куска тонкой проволоки (1 мм)

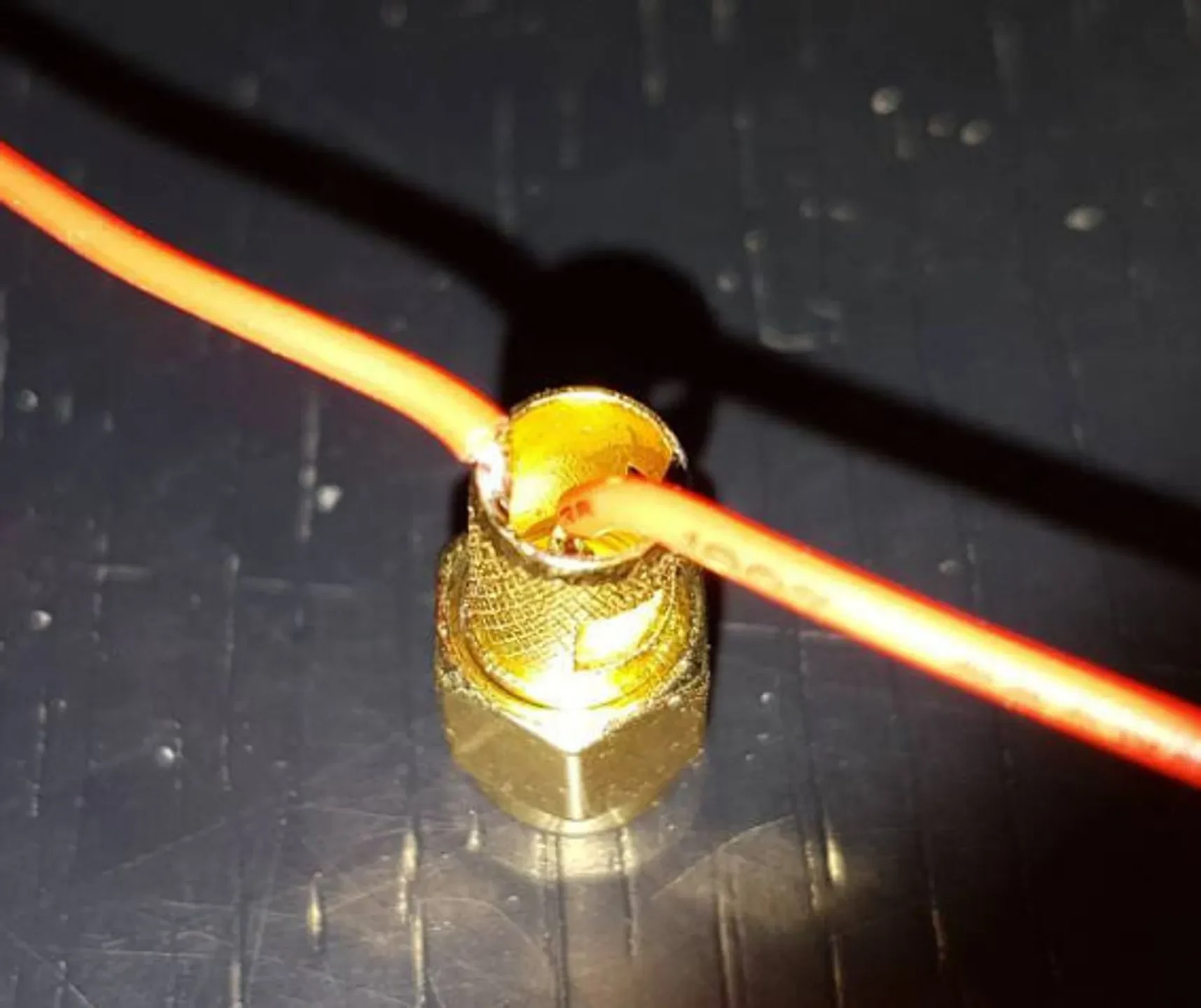

припаяйте один конец к разъему SMA на кольце заземления

затем припаяйте второй к центральному контакту

согнуть их обоих в противоположные стороны

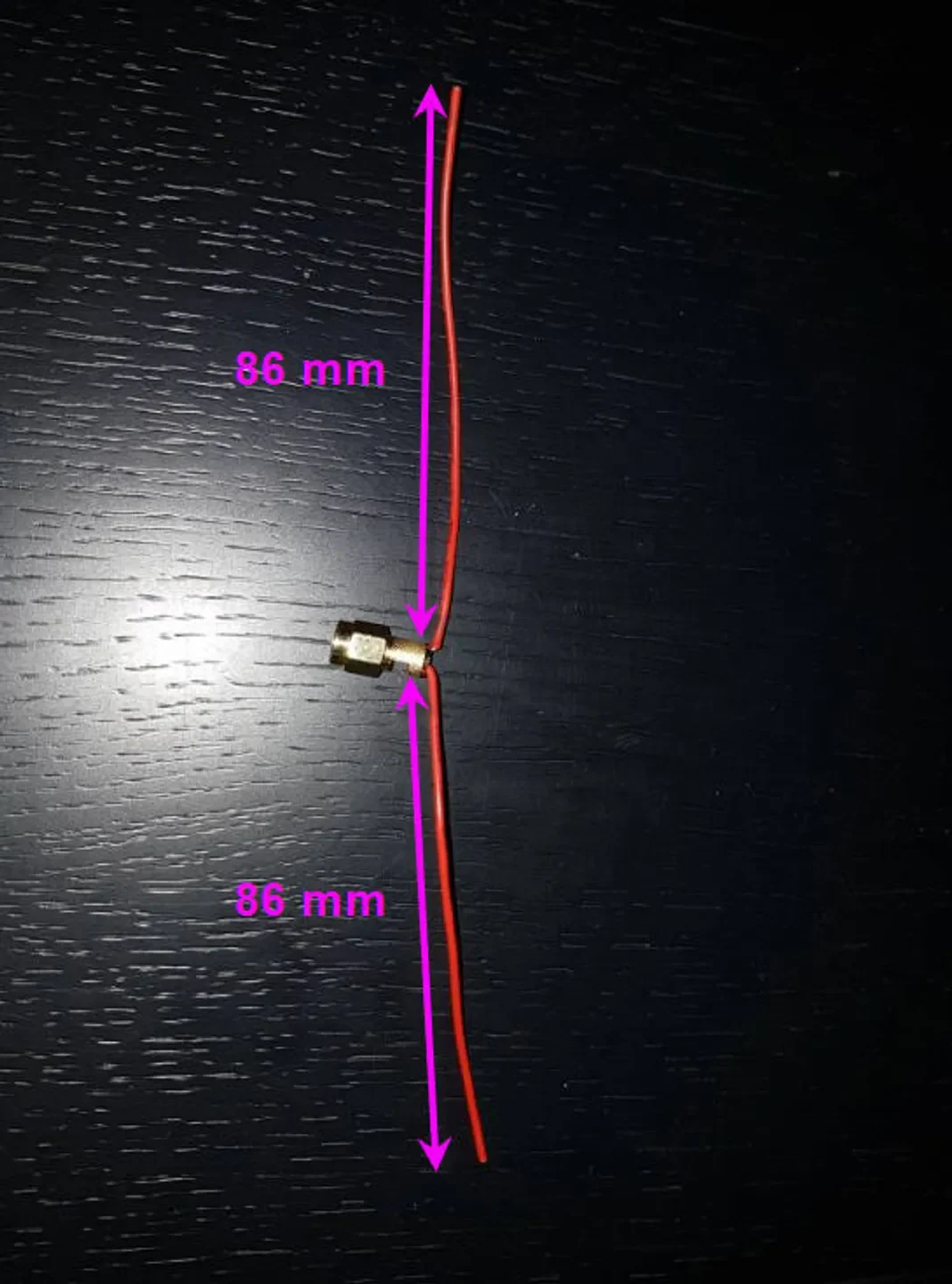

точно отрежьте кончики, чтобы их длина составляла 86 мм, измеренная от внешней стороны разъема sma.

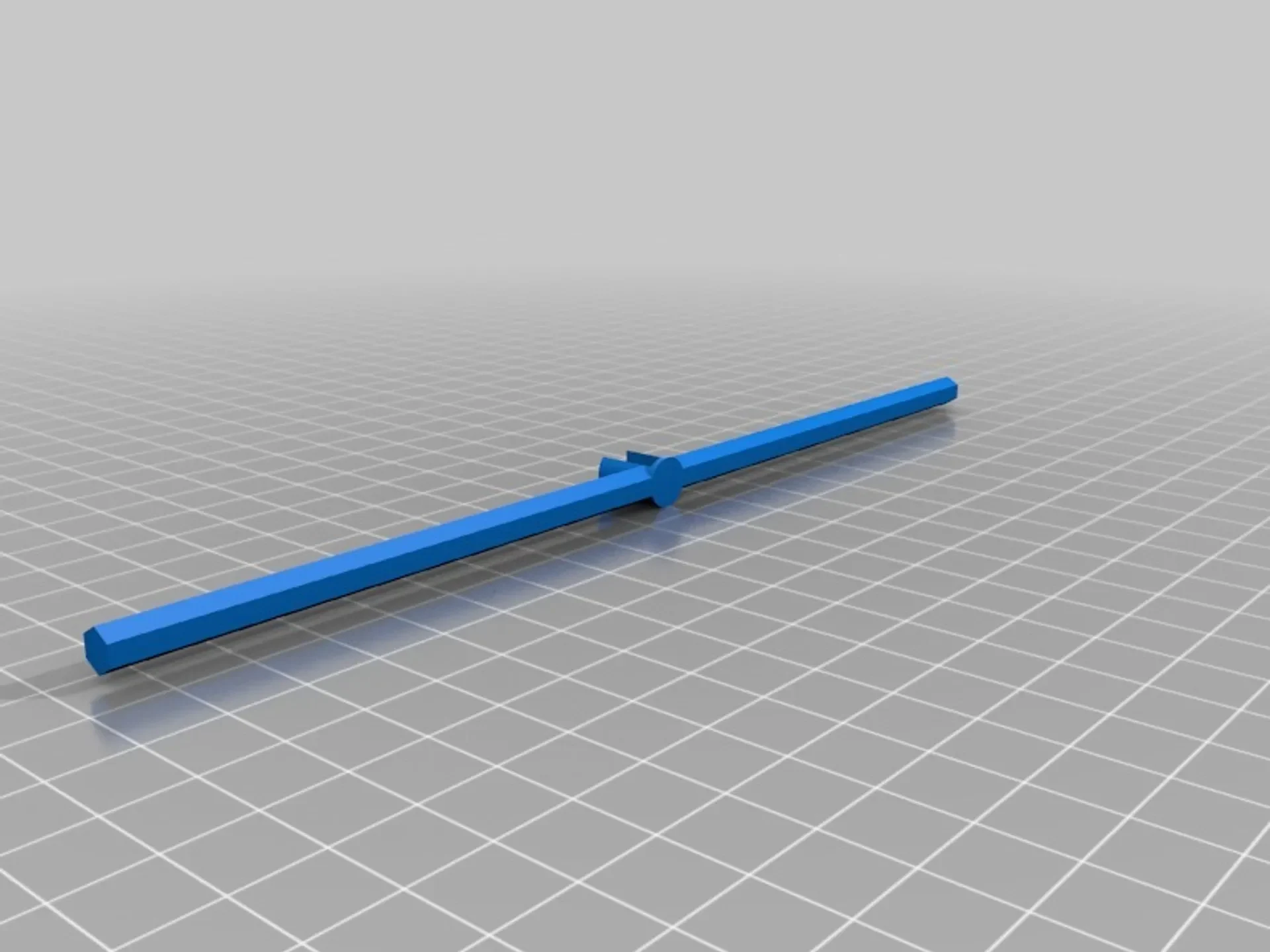

крышка антенны

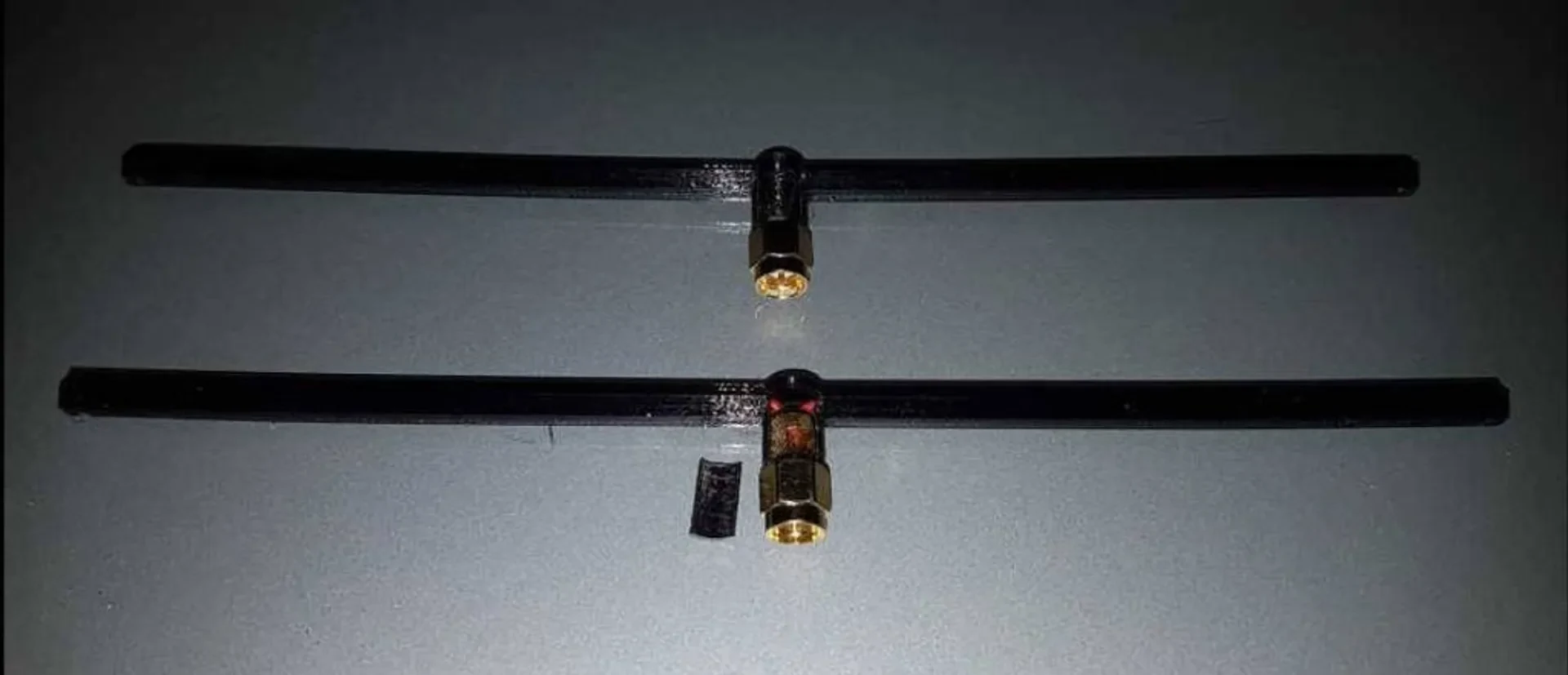

вставляем кончики проводов в рамку
аккуратно сдвиньте их так, чтобы разъем встал на место

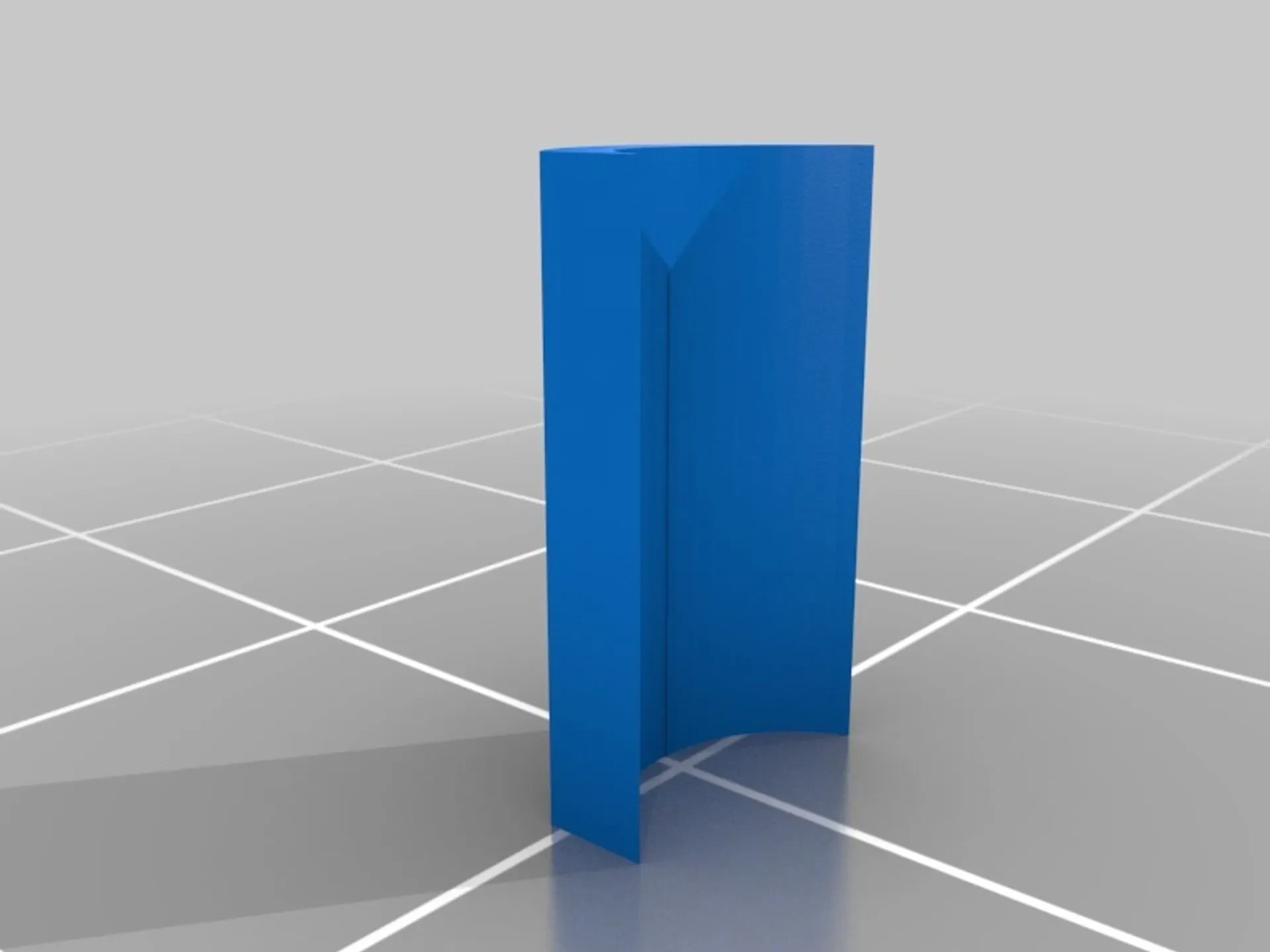

эпоксидный клей для крышки (не наносите слишком много клея, если хотите иметь возможность повторно использовать разъем)
