Нижняя заглушка Spiderbeam, 10 м, со штифтом и отверстие...

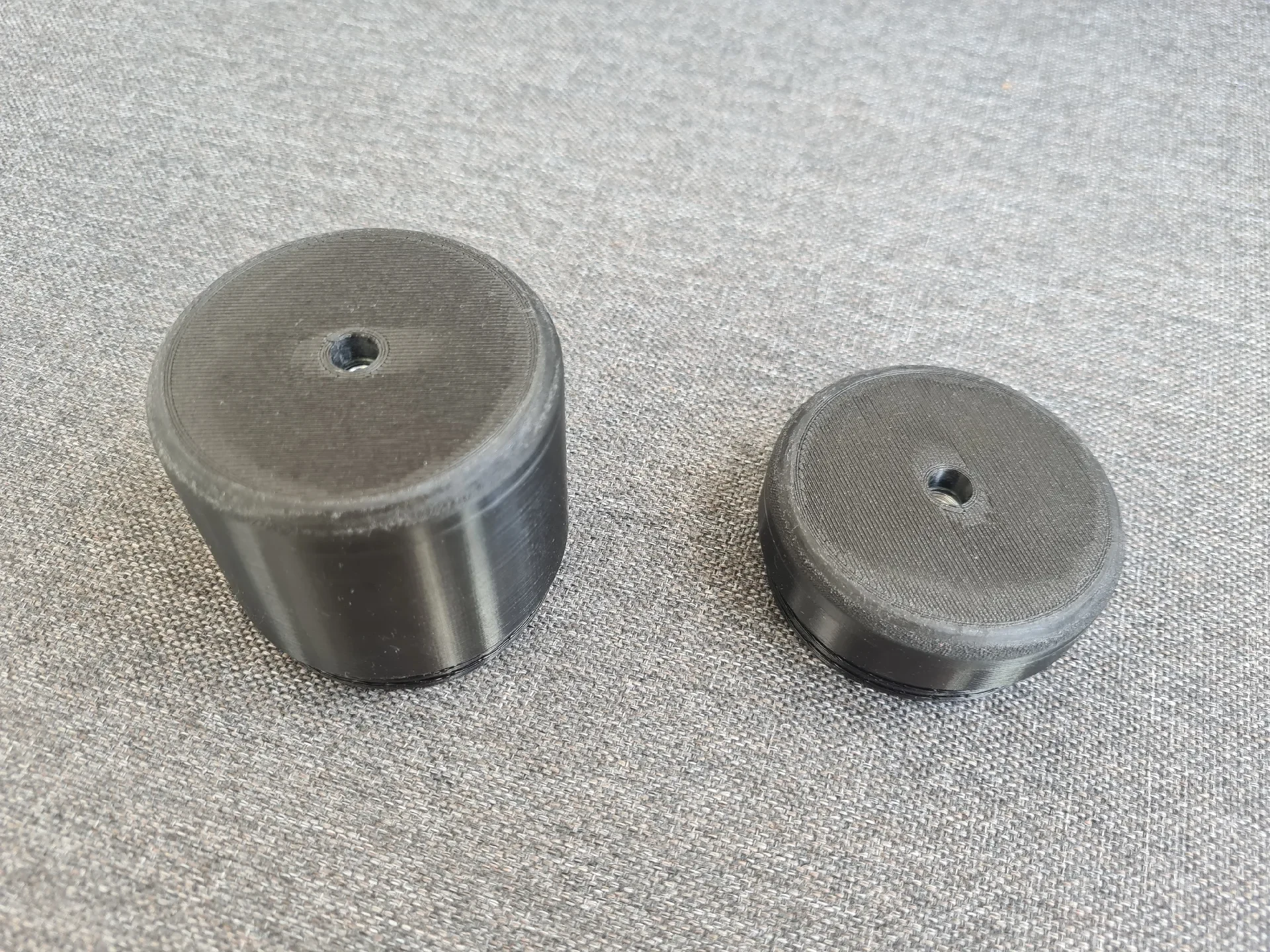

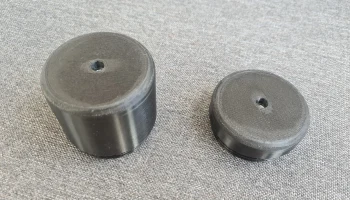

Я создал специальные замены оригинальной нижней завинчивающейся заглушке 10-метровой опоры Spiderbeam.

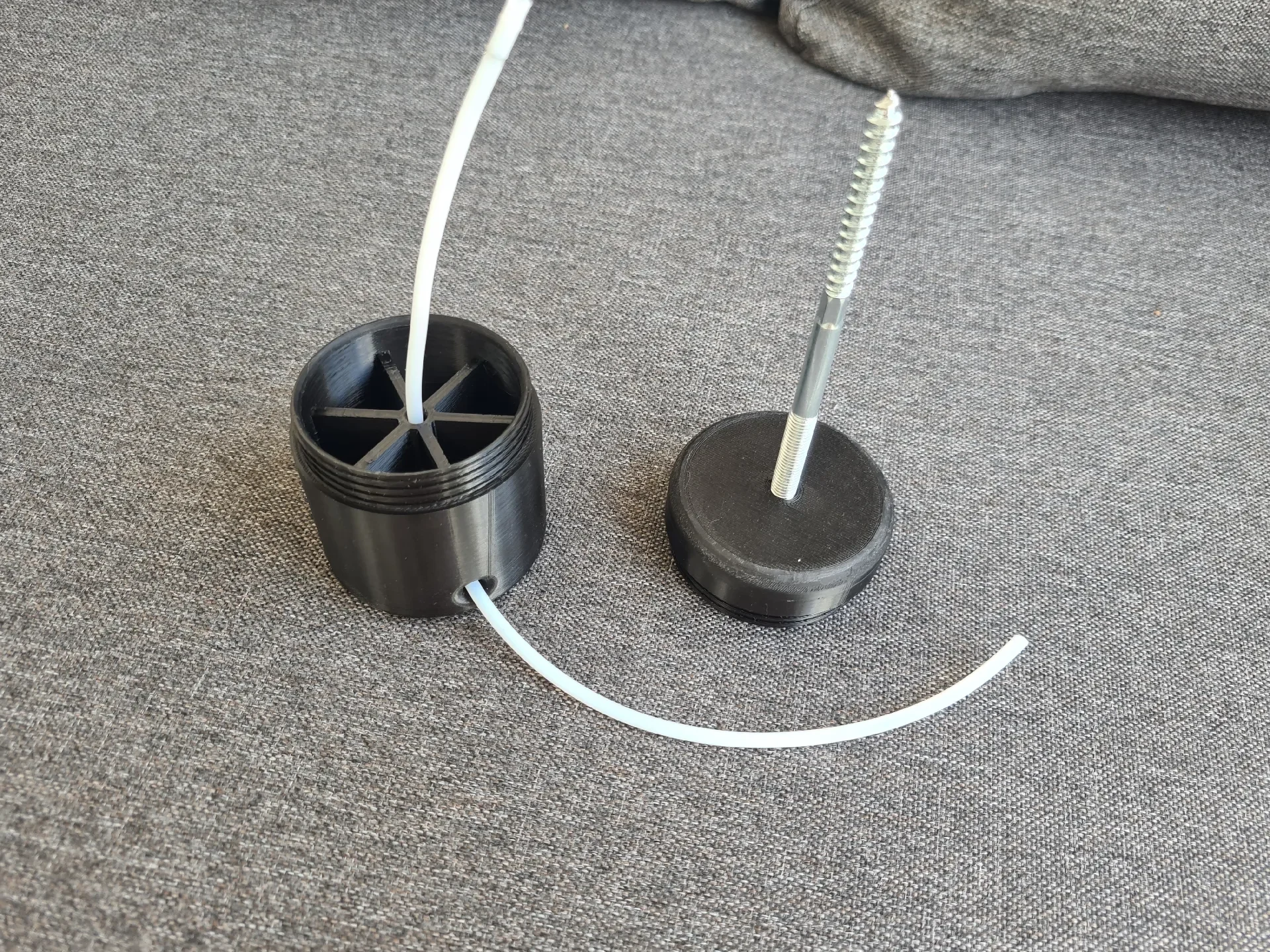

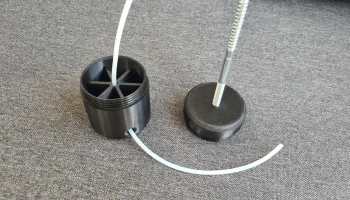

Одна модель включает в себя только шайбу диаметром 24 мм и гайку M8, поэтому дюбель-шуруп M8 можно вставить снизу в качестве штифта. Если вам хочется, вы можете использовать более короткий винт, которого будет достаточно, чтобы удерживать нижнюю часть устойчиво и предотвратить что-либо сломать, если шест случайно наклонится или упадет. Тот, который я использовал на фотографиях, достаточно длинный, чтобы удерживать шест прямо вверх с тремя выдвинутыми элементами. Это оказалось весьма полезным при демонтаже установки: я могу просто опустить мачту на 3 элемента, а затем свернуть провода и веревки, чтобы шест никуда не уходил.

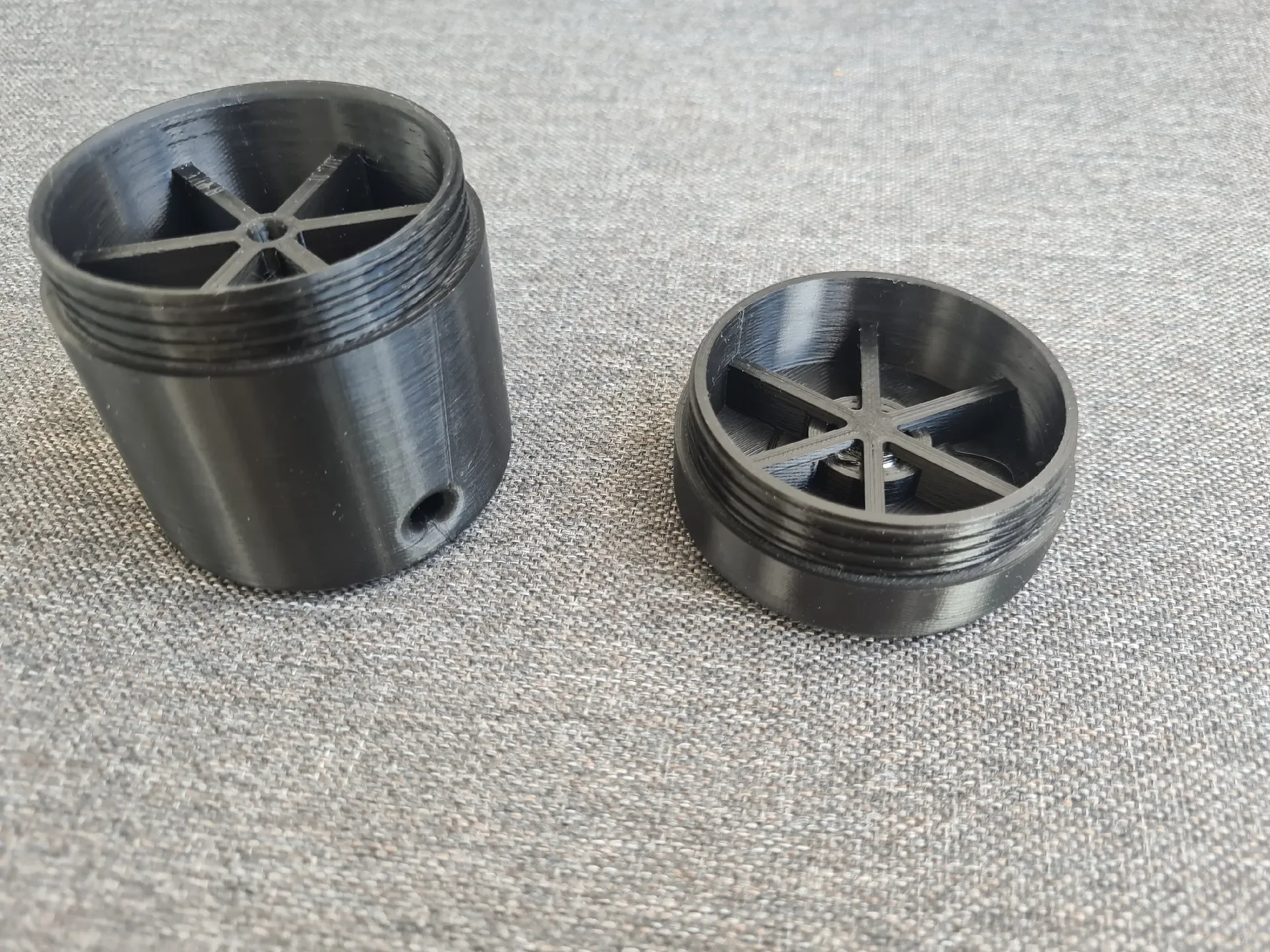

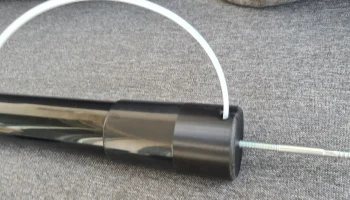

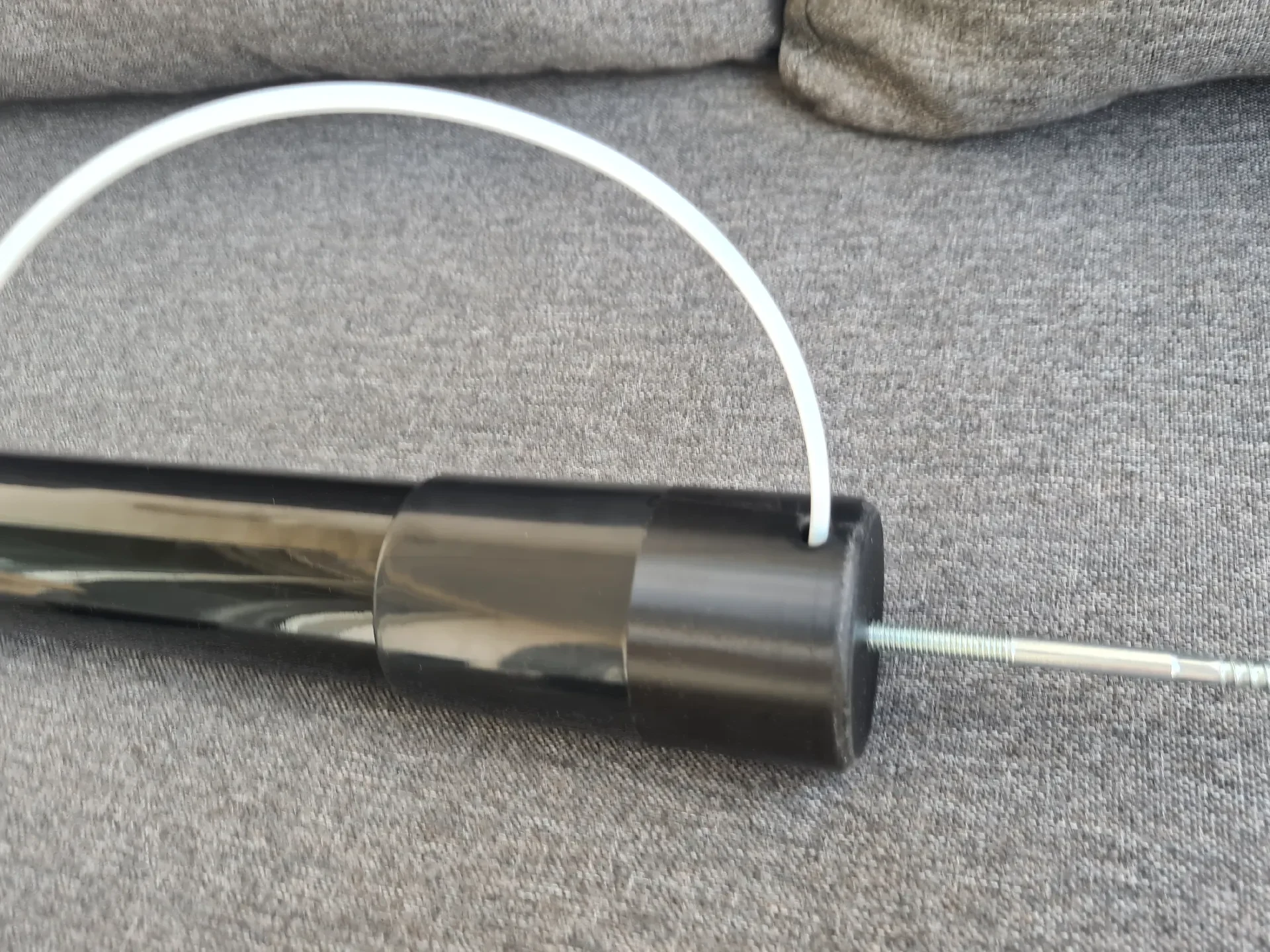

В колпаке большего размера также имеется отверстие для провода для однодиапазонной вертикали длиной 40 м, после чего трос можно будет пропустить внутри мачты. Хотя от этой идеи я отказался из-за непрактичности спуска мачты с тросом внутри.
Я оставил место для пенопласта толщиной 10 мм для большей пористости, так как не нашел такой жесткой пены, как в оригинальной кепке.
Я использовал PLA с высотой слоя 0,1 мм, без подставок. Я также рекомендую использовать поля шириной в несколько мм, чтобы предотвратить деформацию закругленных краев. Также не забудьте откалибровать опережение давления, чтобы получить выступы резьбы наилучшего качества, хотя на их нижней стороне есть небольшой зазор для капель.
Не забудьте добавить команды паузы для шайбы и гайки. Для правильного прилегания слоев к стиральной машине я рекомендую наклеить один слой изоленты без перекрытия на верхнюю поверхность стир��льной машины. Оставьте отверстие открытым;) Обязательно поместите его в пространство Z размером 2,4 мм, которое я оставил для шайбы. Если на шайбе есть заусенцы, из-за которых она может немного встать, просто выберите другую.
Обратите внимание, что изображения относятся к более ранним версиям. Я внес некоторые изменения после того, как распечатал их, чтобы улучшить ситуацию. бит.
