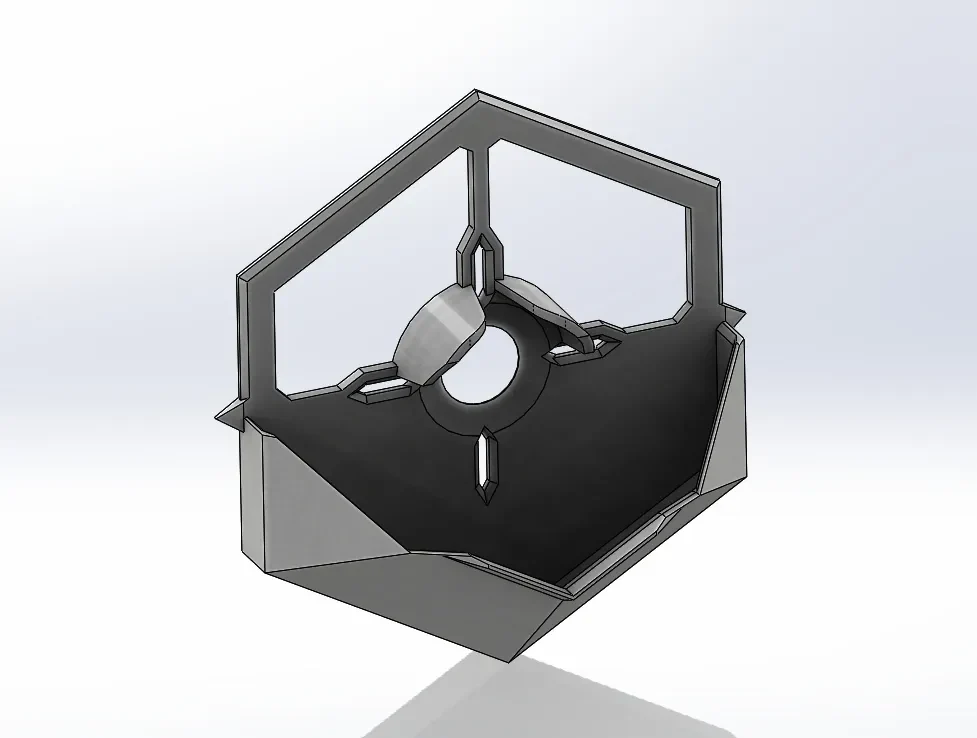

#0108 Сборник буровой пыли [шестиугольный дизайн]......

*** Спасибо за внимание к этой модели! ***

Если вам нравится то, что я делаю, пожалуйста, купите мне кофе и посмотрите другие мои модели!

**********

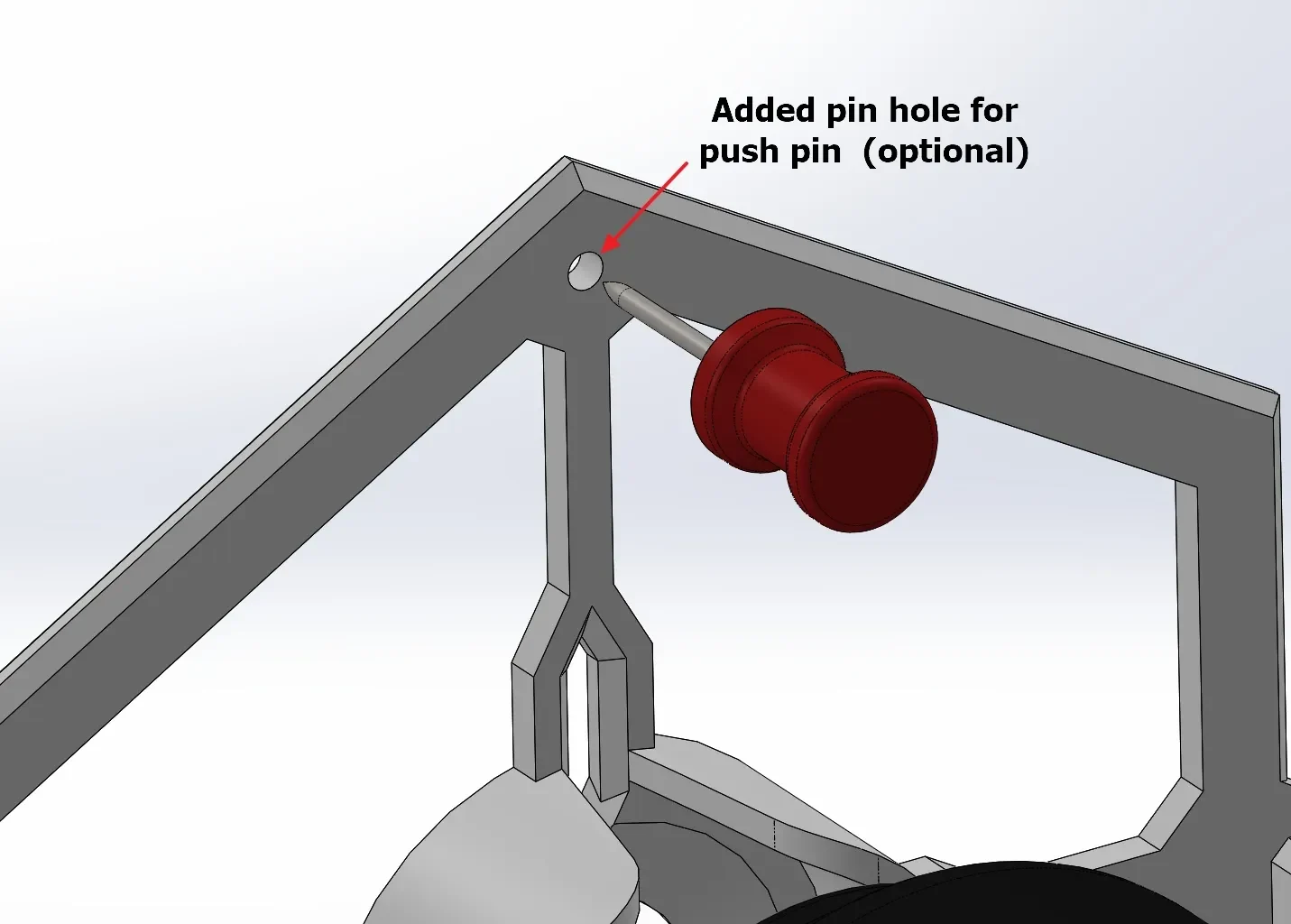

Обновлено 11 февраля 2024 г.: я добавил версию с небольшим отверстием в верхней части шестиугольника, позволяющим нажимному штифту удерживать пылеуловитель на месте.

**********

Использов��в несколько пылесборников, доступных на Printables.com, я записал их особенности и недостатки и придумал тот, который сочетает в себе лучшие качества всех них.

ПРИМЕЧАНИЕ. Эта модель может выглядеть похожей на другую от @Bearlord, но я смоделировал ее с нуля, повторно использовал шестиугольную форму и сделал ее более компактной.

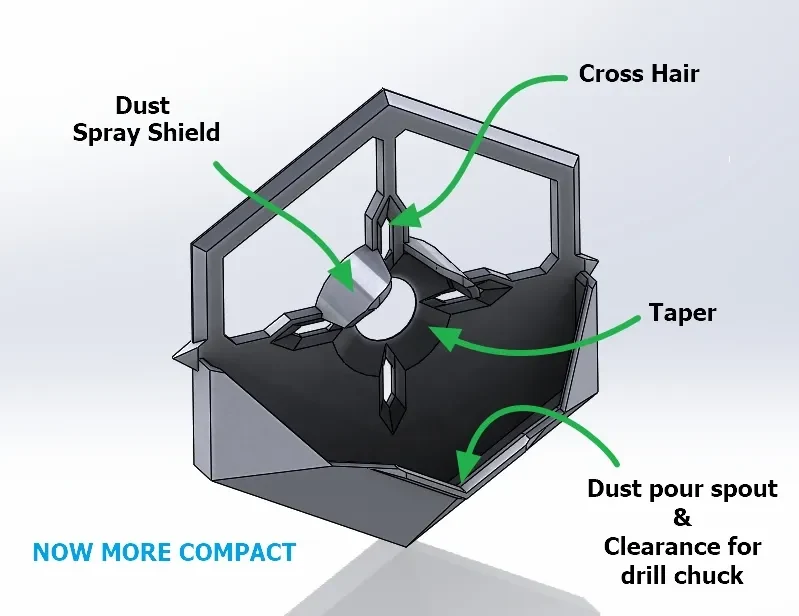

Эти функции включают в себя:

Цельная конструкция.
Пылезащитный экран предотвра��ает разбрызгивание пыли вверх при сверлении на высоких скоростях (вместо этого направляет ее в коллектор).
Конус центрального отверстия, позволяющий большему количеству пыли естественным образом попадать в коллектор.
Носик для слива пыли, который делает опустошение коллектора более удобным и удобным.
Меньшая по размеру и эффективная конструкция — более крупная только занимает больше места, но не помогает лучше выполнять работу. А меньший размер приведет к тому, что ваши пальцы будут слишком близко к сверлу на случай, если вы поскользнетесь — этот размер поможет вам избежать травм.

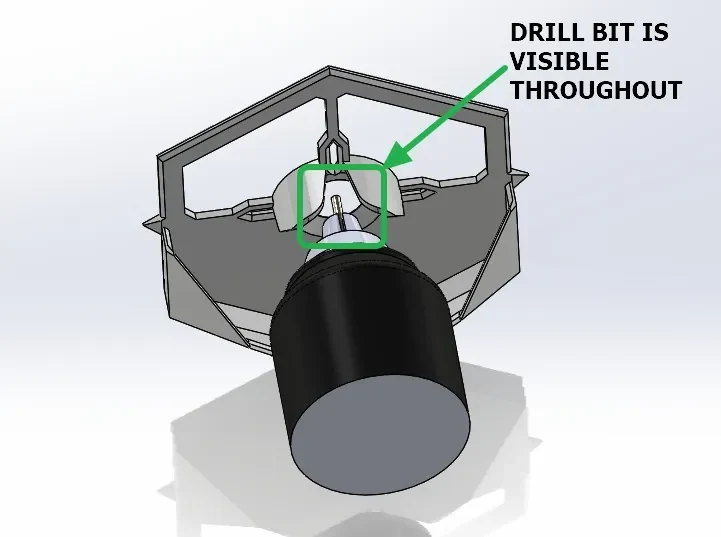

5. Вырез в брызговике для обеспечения видимости расположения просверленного отверстия, как показано ниже.

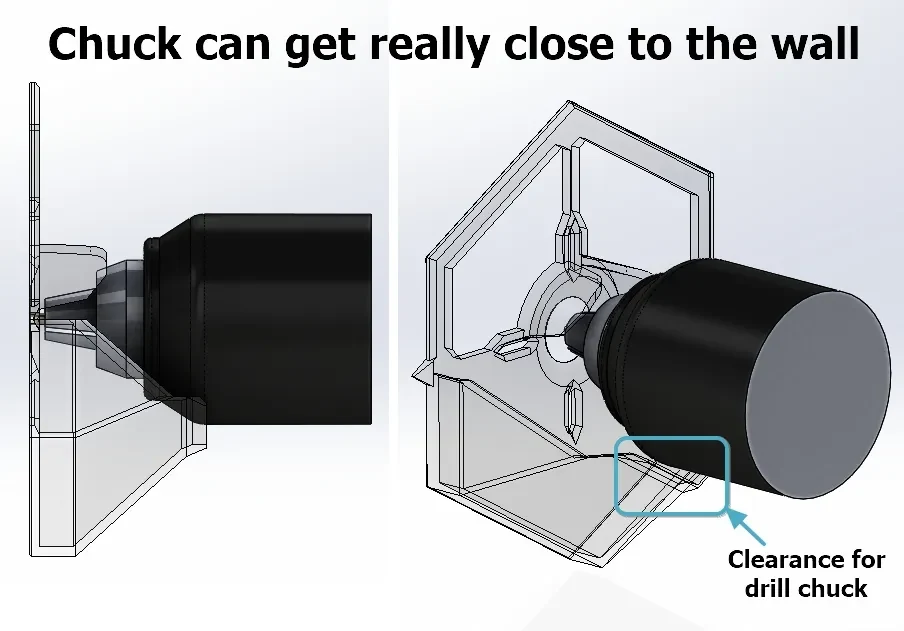

6. Достаточное пространство коллектора для очистки самого патрона дрели — особенно полезно при сверлении маленькими сверлами, когда патрону необходимо подойти очень близко к стене.

7. Не нужен пылесос — его гораздо проще настроить, использовать и убрать.

8. Компактный — легко хранить.

9. Печатает без подставок.

10. Файл STEP включен для облегчения ремиксов.

Рекомендации:

Идеальная модель для использования PLA.
Слои 0,2 мм и сопло 0,4 мм.
Крайне желательны поля 2-3 мм.

Если вы добавите это в свою коллекцию и/или загрузите модель, нажмите кнопку НРАВИТСЯ и поставьте ей несколько ЗВЕЗД!

Помните, вы можете заработать несколько прусаметров, если опубликуете фотографию своей марки! К тому же, это сделало бы мой день лучше. ;-Д

Удачной печати!
