Магнитные муфты для пылесборника.........

Фон

В этих адаптерах пылесборника используются встроенные магниты размером 3/8 x 1/8 дюйма для соединения друг с другом. В каждой муфте используется 8 магнитов с чередующимися северным и южным полюсами. Это гарантирует возможность соединения любых двух соединителей друг с другом.

В моделях предусмотрена пауза, включаемая в процесс печати, чтобы вы могли разместить магниты, а затем возобновить печать.

Я использовал вот эти магниты: https://www.kjMagnetics.com/proddetail.asp?prod=D62-N52

Модели

Здесь представлены три модели:

4in_Hose_Adapter.stl

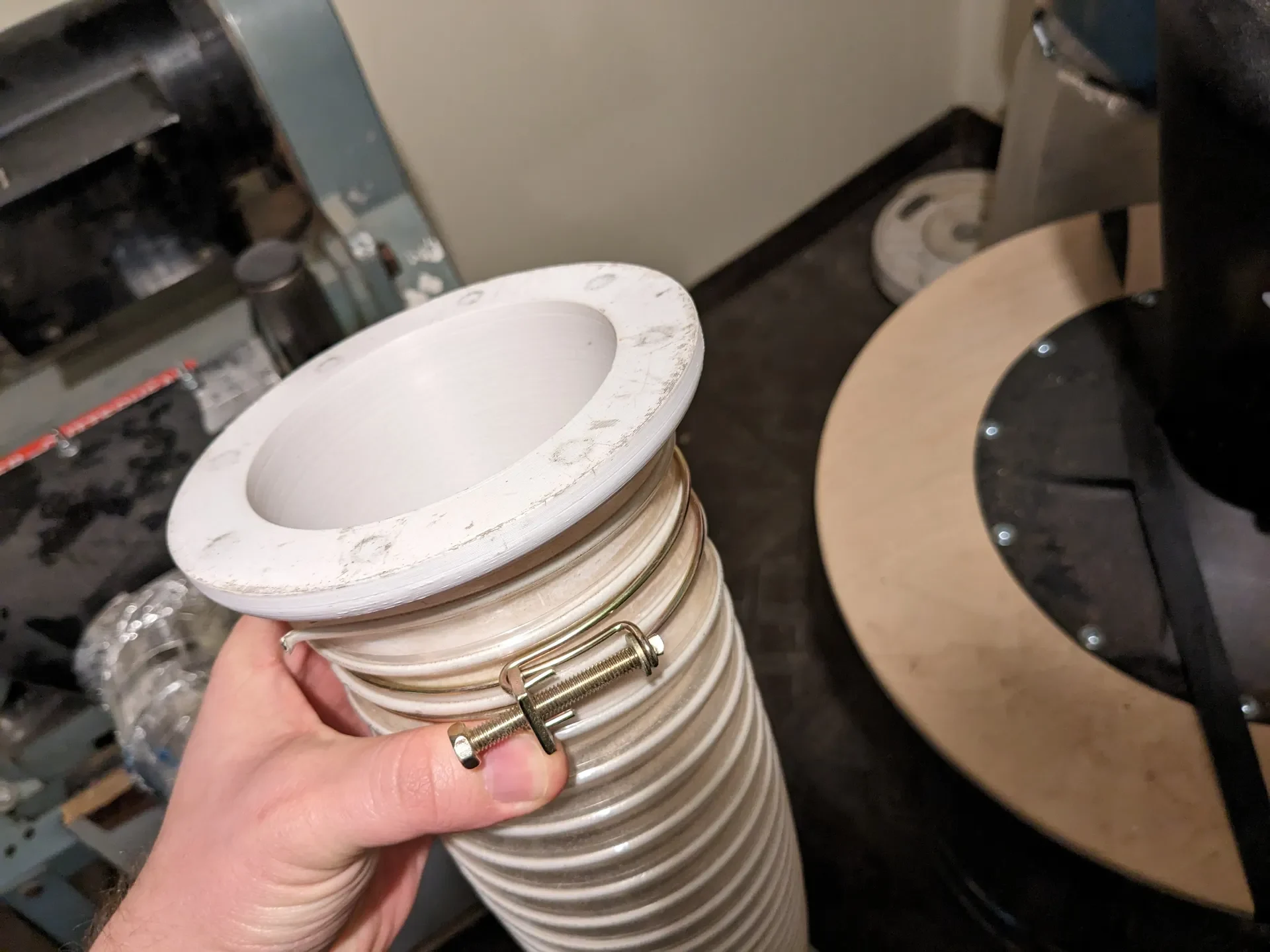

Это «стандартный» адаптер, который можно подключить к 4-дюймовому шлангу пылесборника.
4in_BoardMount.stl

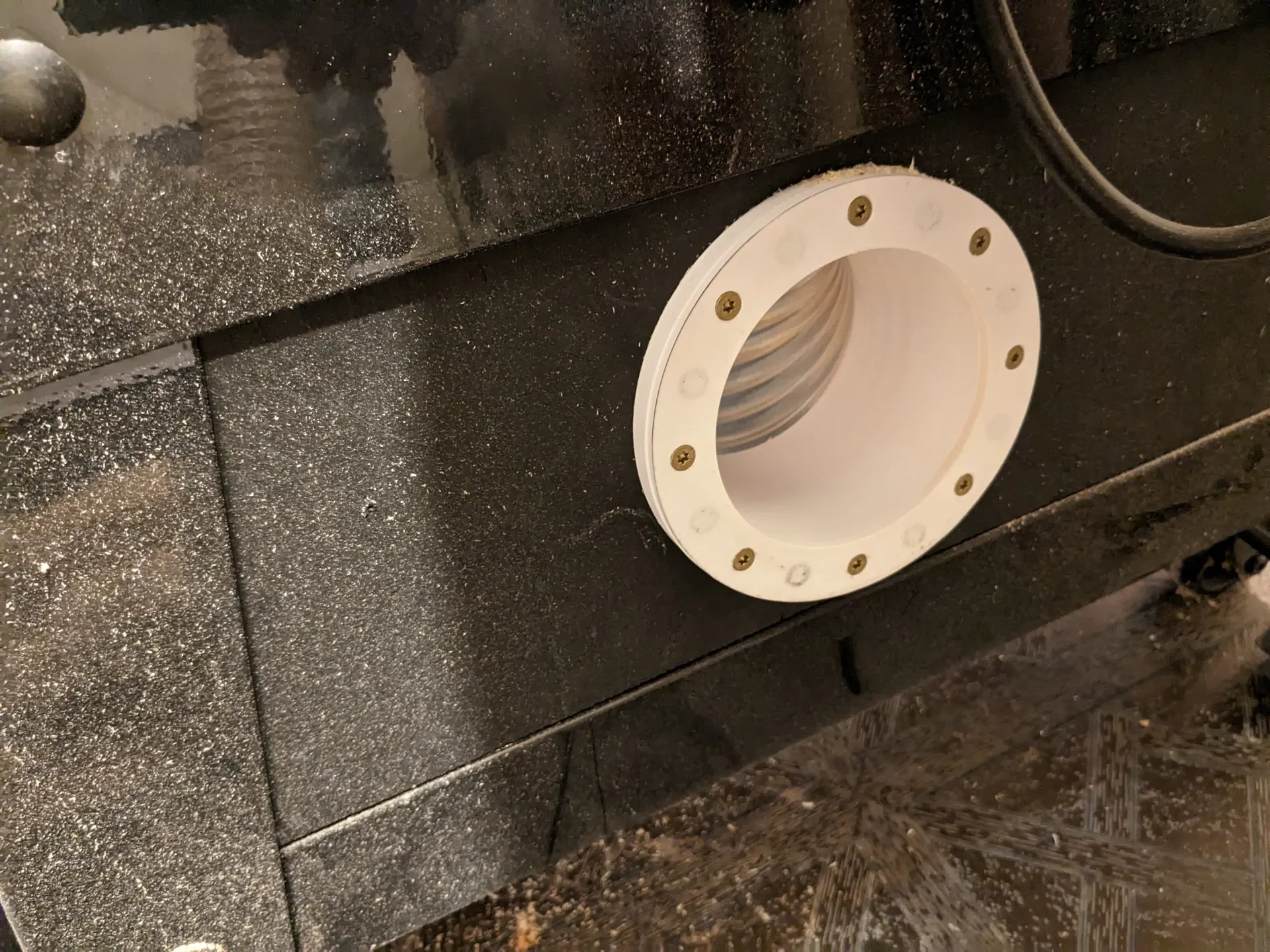

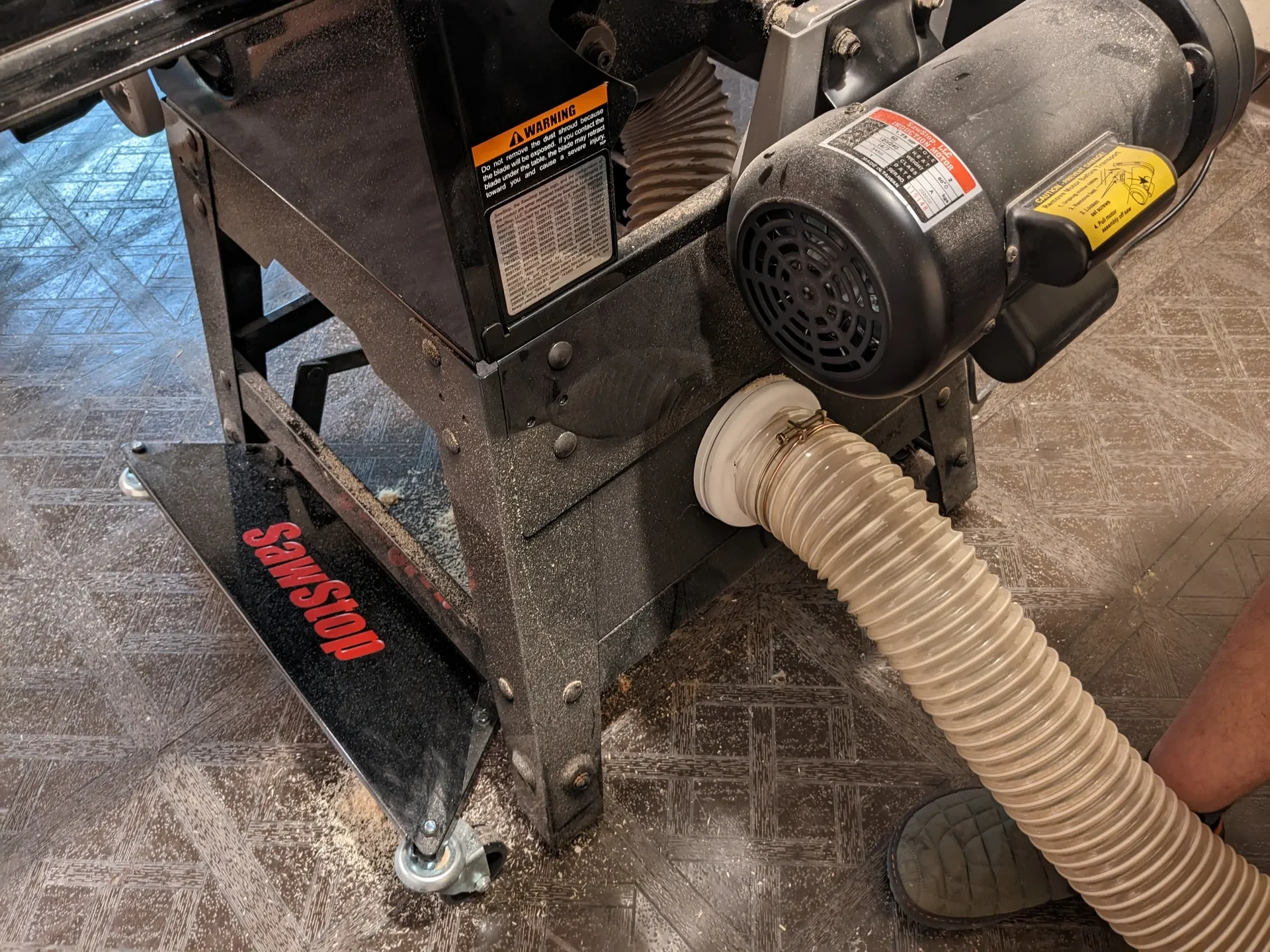

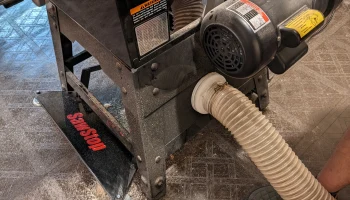

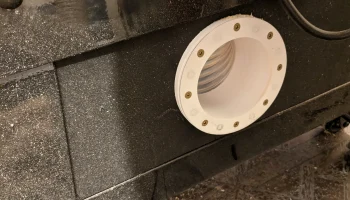

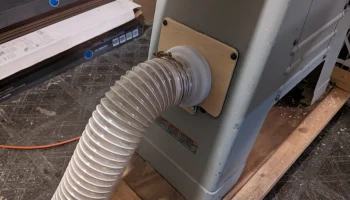

Я использовал это для подключения к настольной пиле. Я прикрепил его к доске, а затем подключил короткий шланг к задней части этого предмета и нижней части моей настольной пилы.
4in_DirectMount.stl

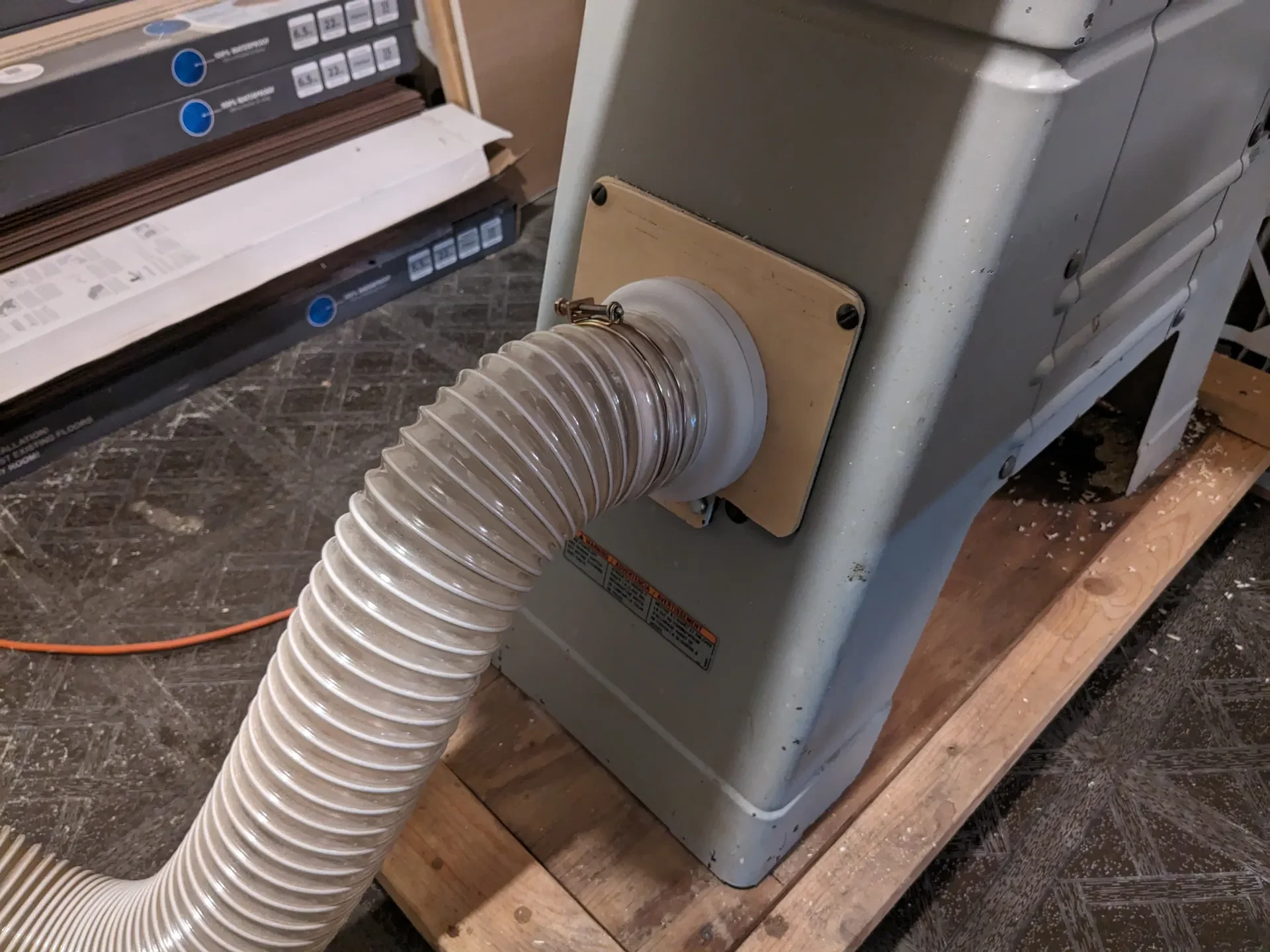

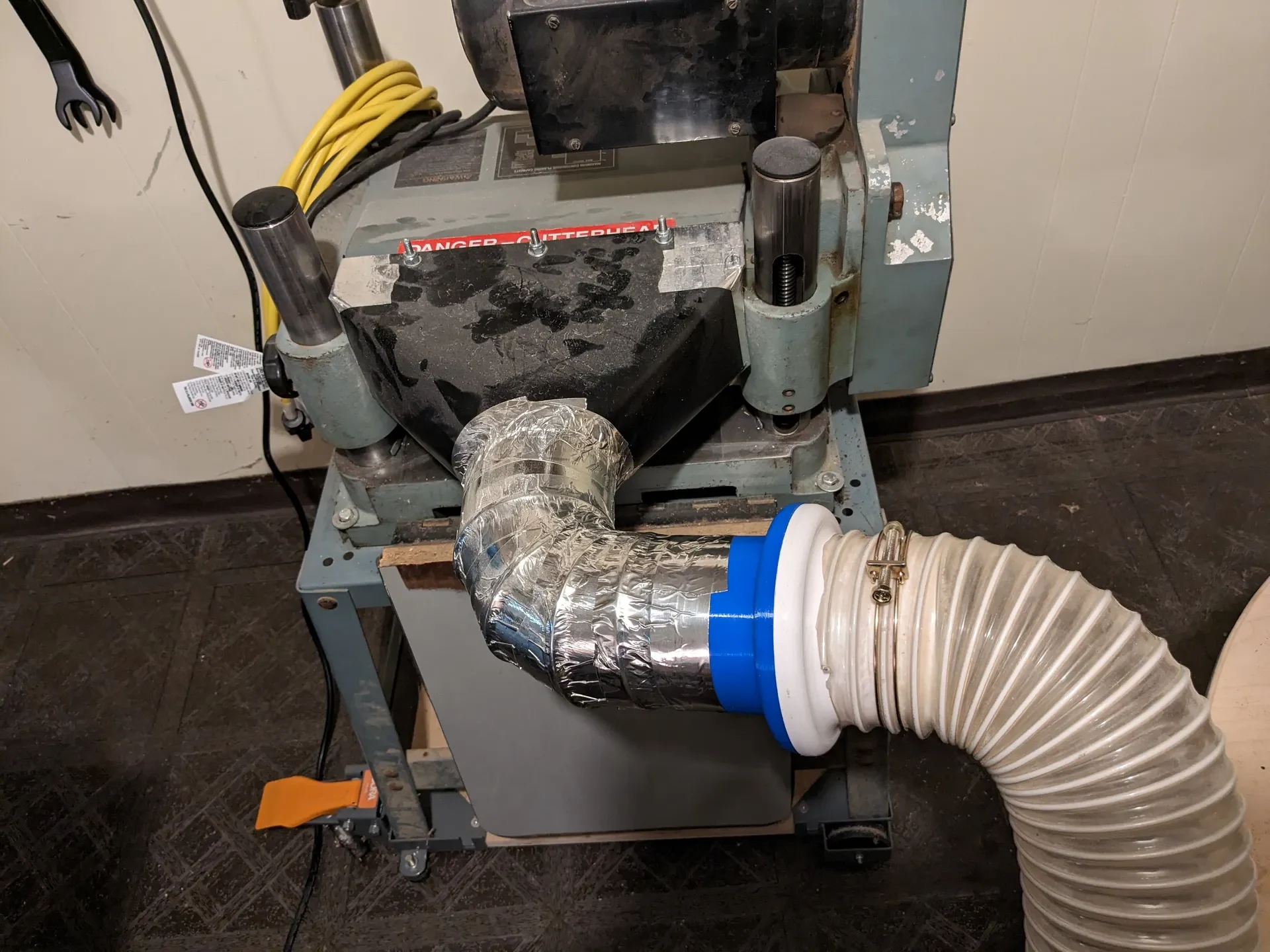

Он использовался для подключения к моему фуганку. Я вырезал плату, которая надевалась на порт пылесборника, а затем прикрутил этот адаптер к плате.

Для создания моделей я использовал версию Solid Edge Community, но Printable не позволяет мне загружать файлы *.par. Я экспортировал файлы *.stp на случай, если вам понадобится внести изменения.

Печать

Я использую Cura и использую скрипт постобработки «Пауза на высоте», чтобы вставить паузу в слой прямо перед тем, как отверстия магнита будут закрыты. Я нахожу этот слой, сначала разрезая модель, а затем просматривая вид слоя.

Когда печать приостанавливается и вы вставляете магниты, очень важно чередовать ориентацию магнитов «север» и «юг». Это позволяет соединить любые два соединителя.
