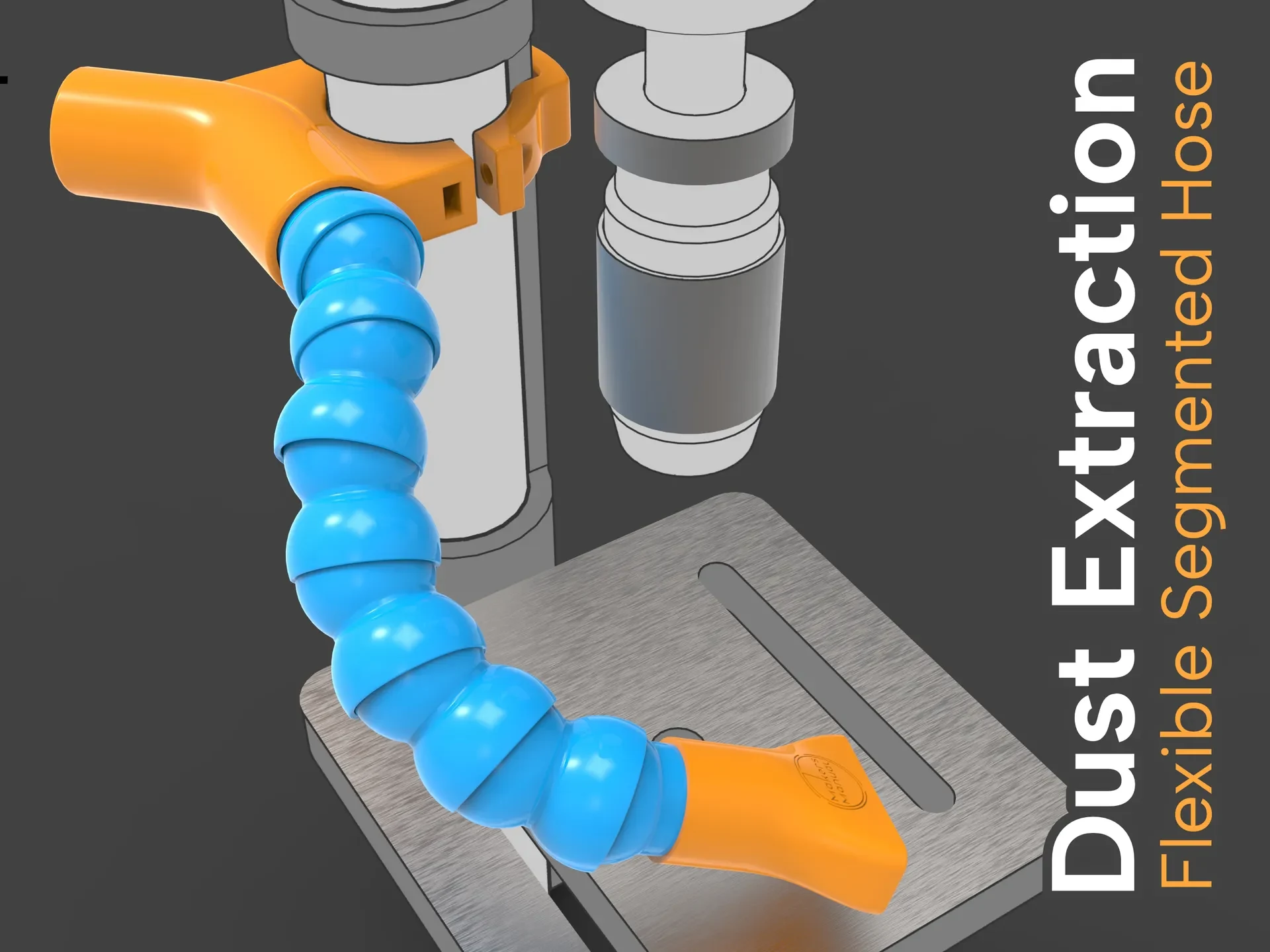

Гибкий шланг для пылеудаления

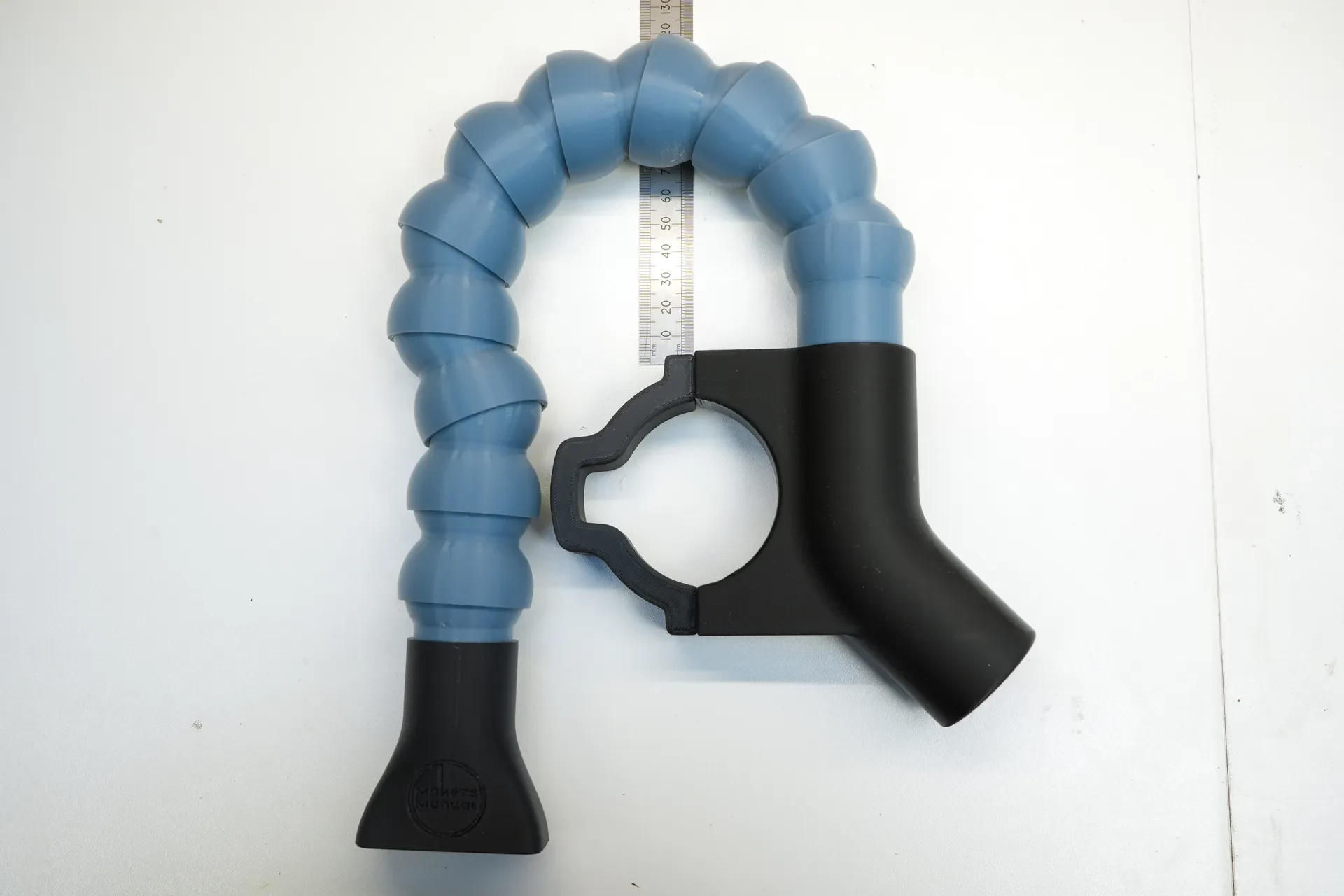

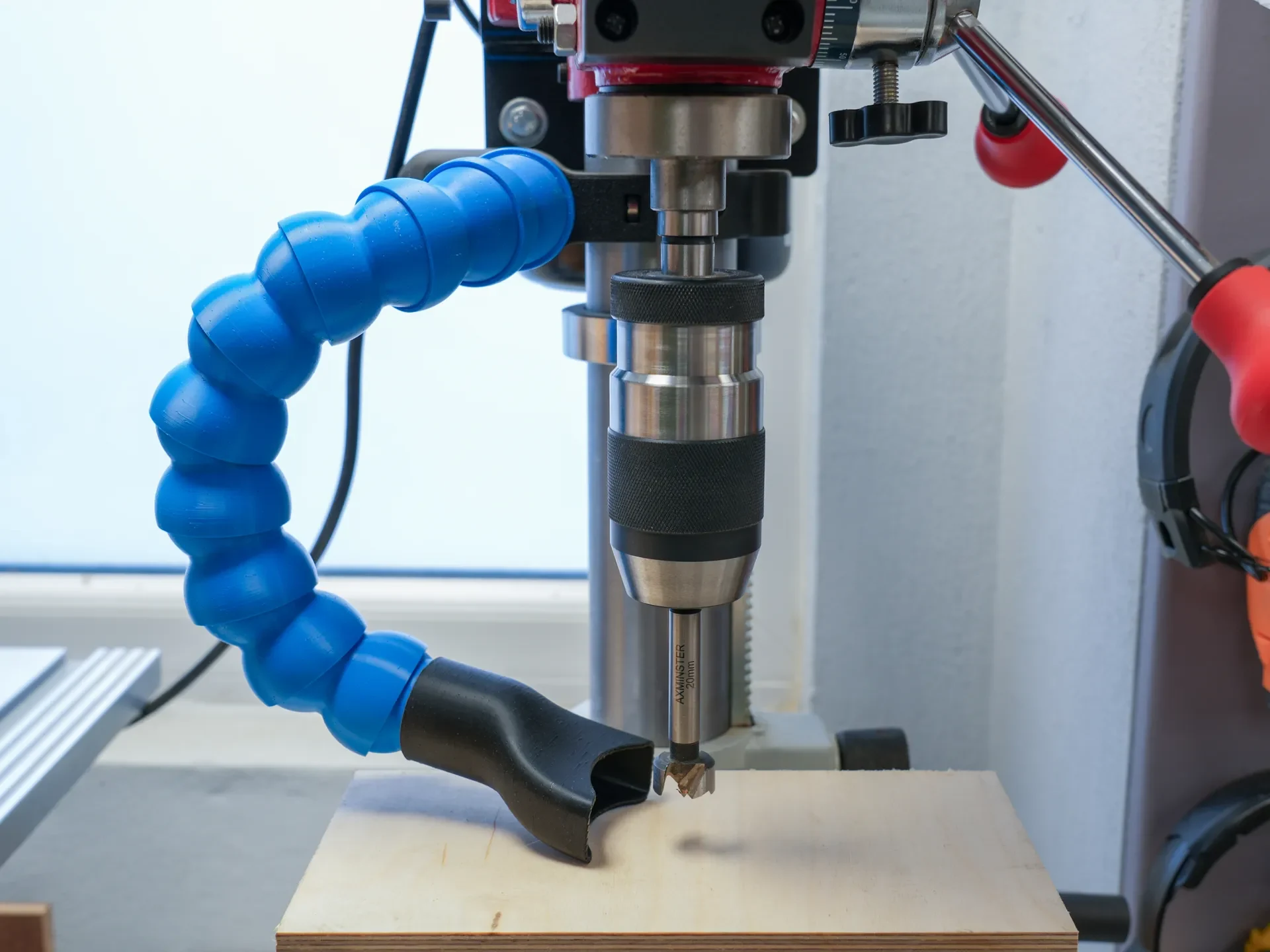

Зажим, разработанный для легкой интеграции в вашу мастерскую, имеет на обоих концах отверстия диаметром 35 мм, подходящие для стандартного конца вакуумного шланга. Если вы решите не использовать зажим, я приложил переходник для замены гибкого шланга непосредственно на пылесос.

Я создал несколько размеров зажимов Pillar Drill, так что, надеюсь, один подойдет.

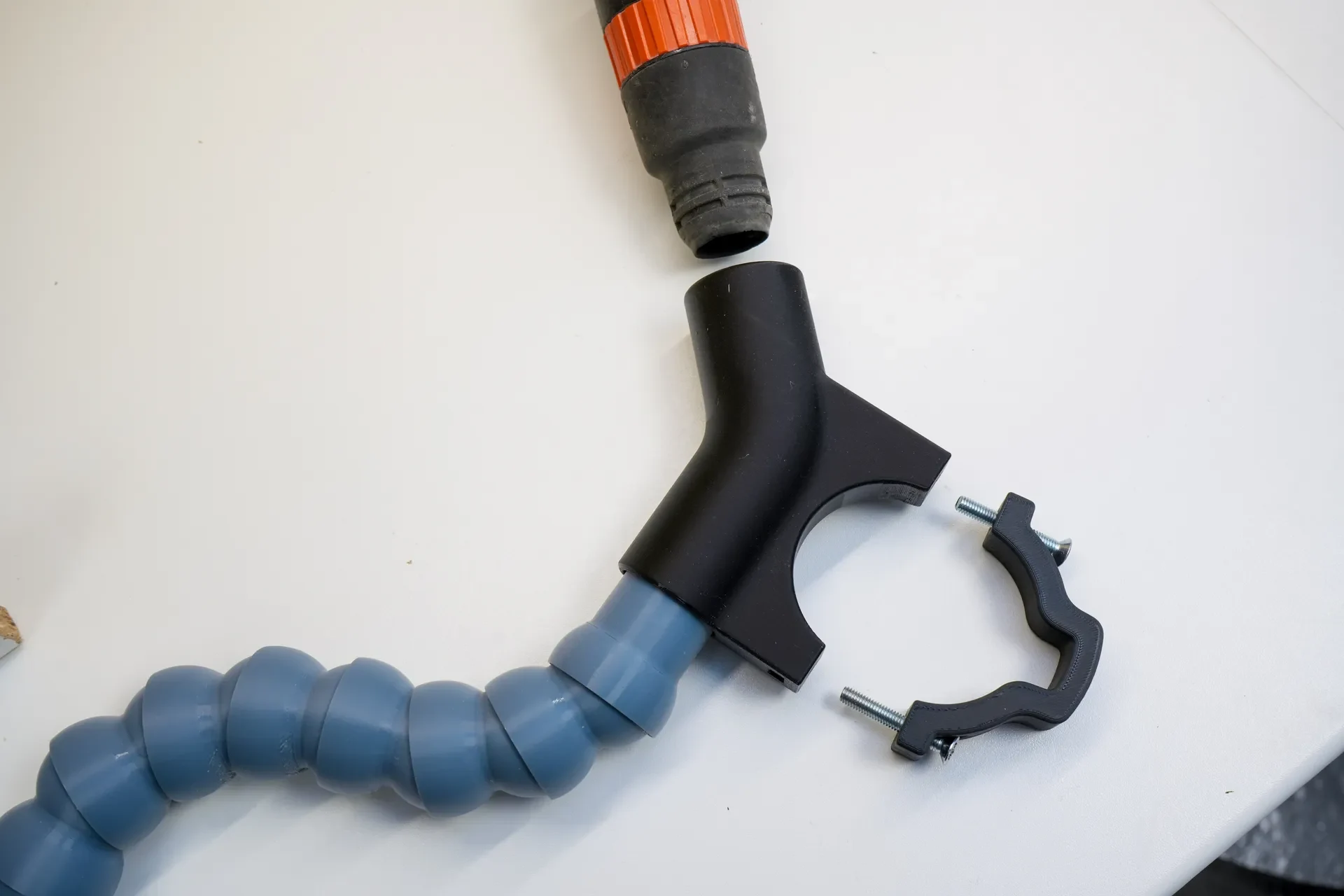

Детали для сборки
2 болта с потайной головкой M6x35 мм
2 гайки M6

Я бы рекомендовал печатать с 8 средними ссылками, а также начальной и конечной ссылками, чтобы обеспечить максимальную гибкость дизайна. После печати я бы рекомендовал перед сборкой слегка отшлифовать детали, чтобы удалить комочки. Также может помочь немного смазки из ПТФЭ.

Сопло: 0,4 мм
Высота слоя: 0,20 мм
Заполнение: 25%

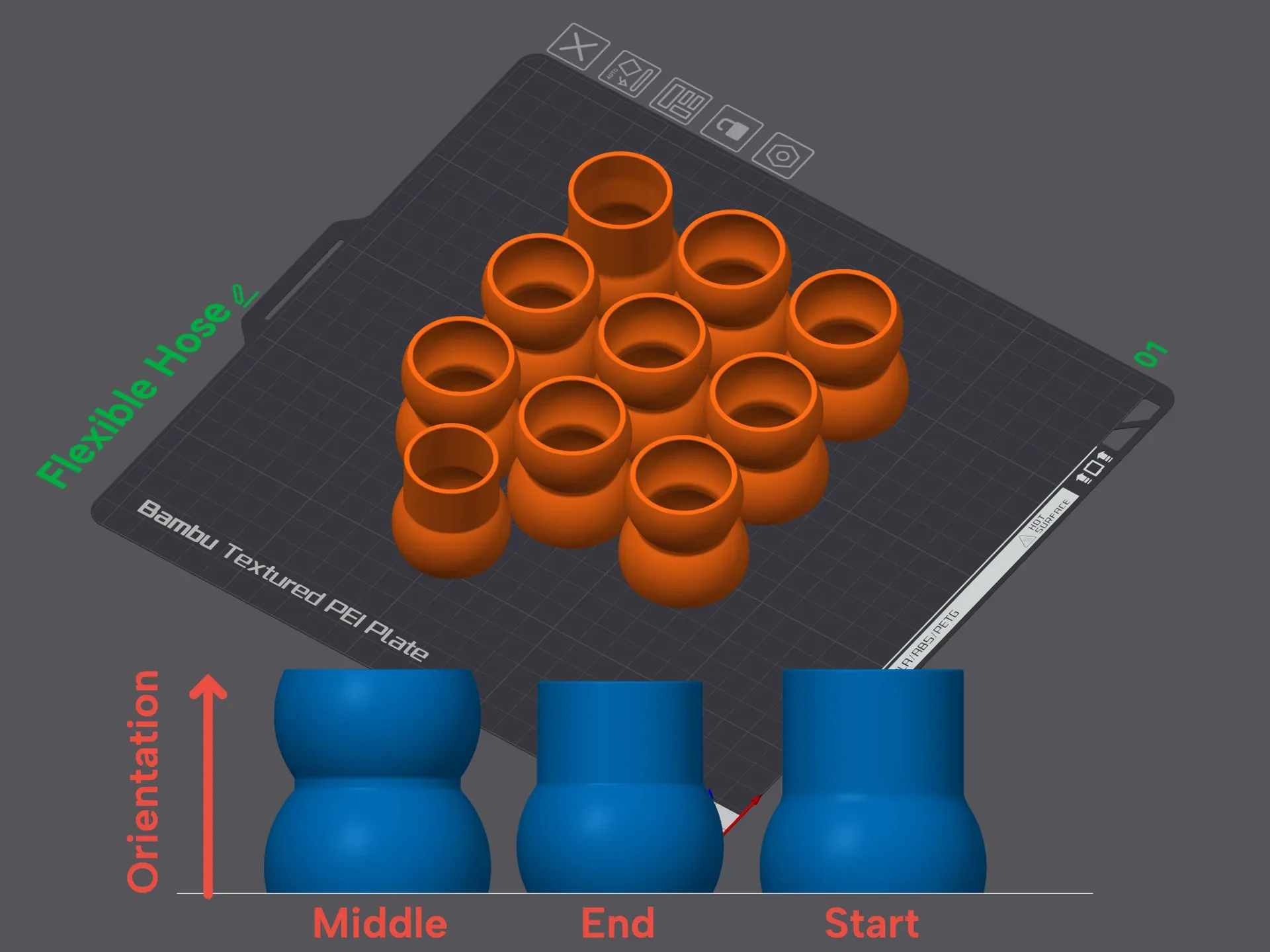

Ориентация: Ориентация важна, см. изображения.

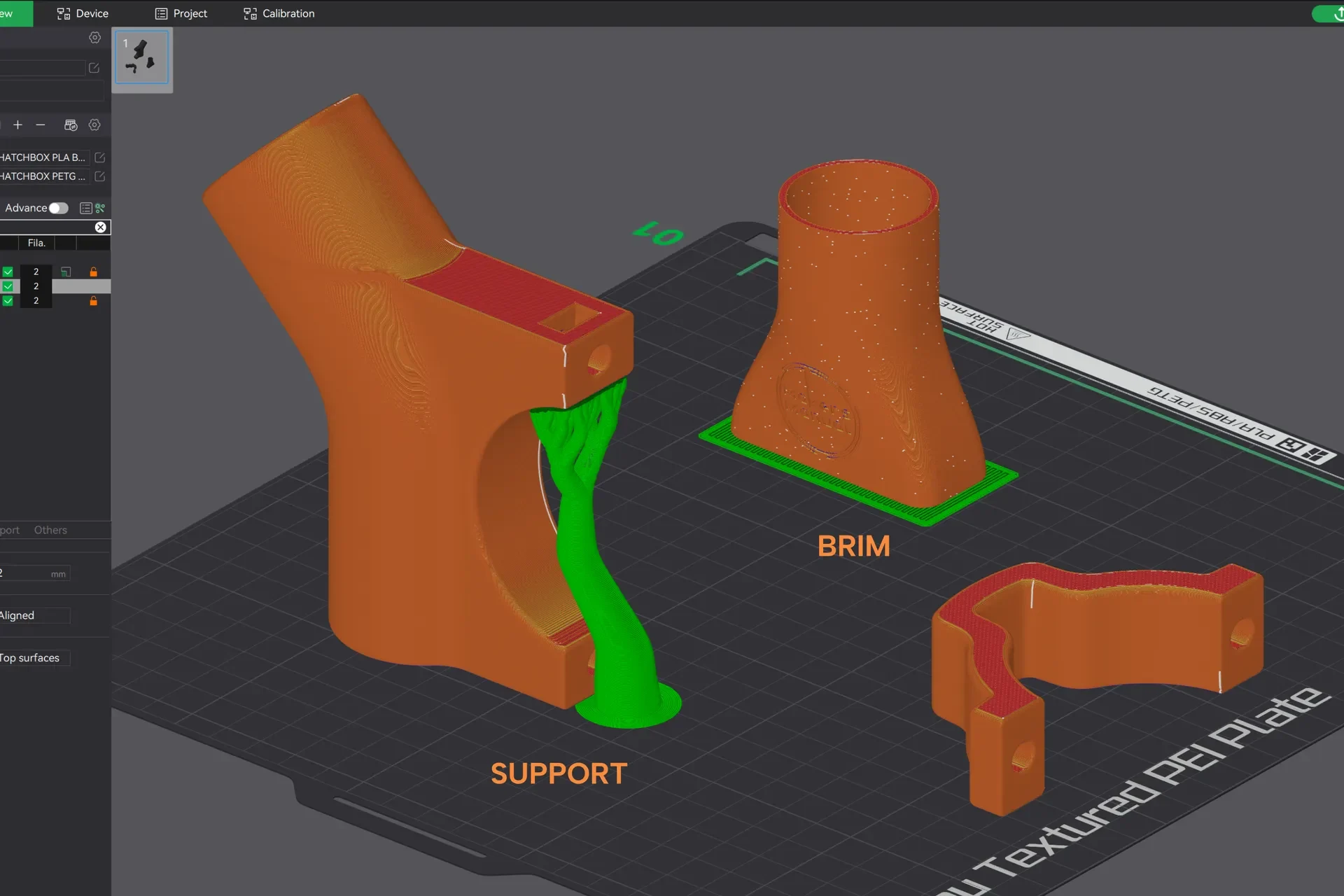

Опоры: требуются только для зажима A, как показано на рисунке.
Brim: Brim рекомендуется для крепления воронки, все остальное в порядке без
Вложения воронки

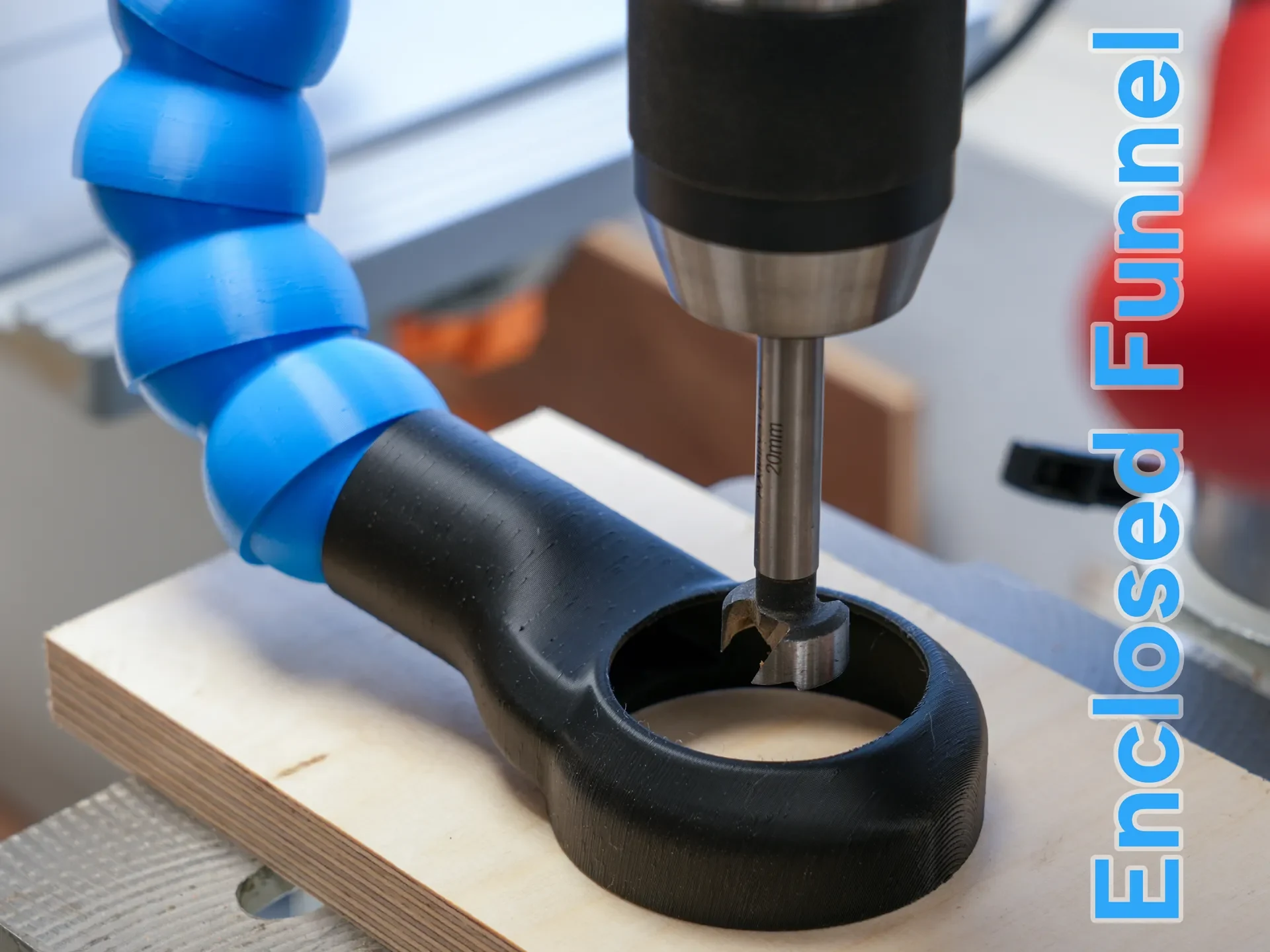

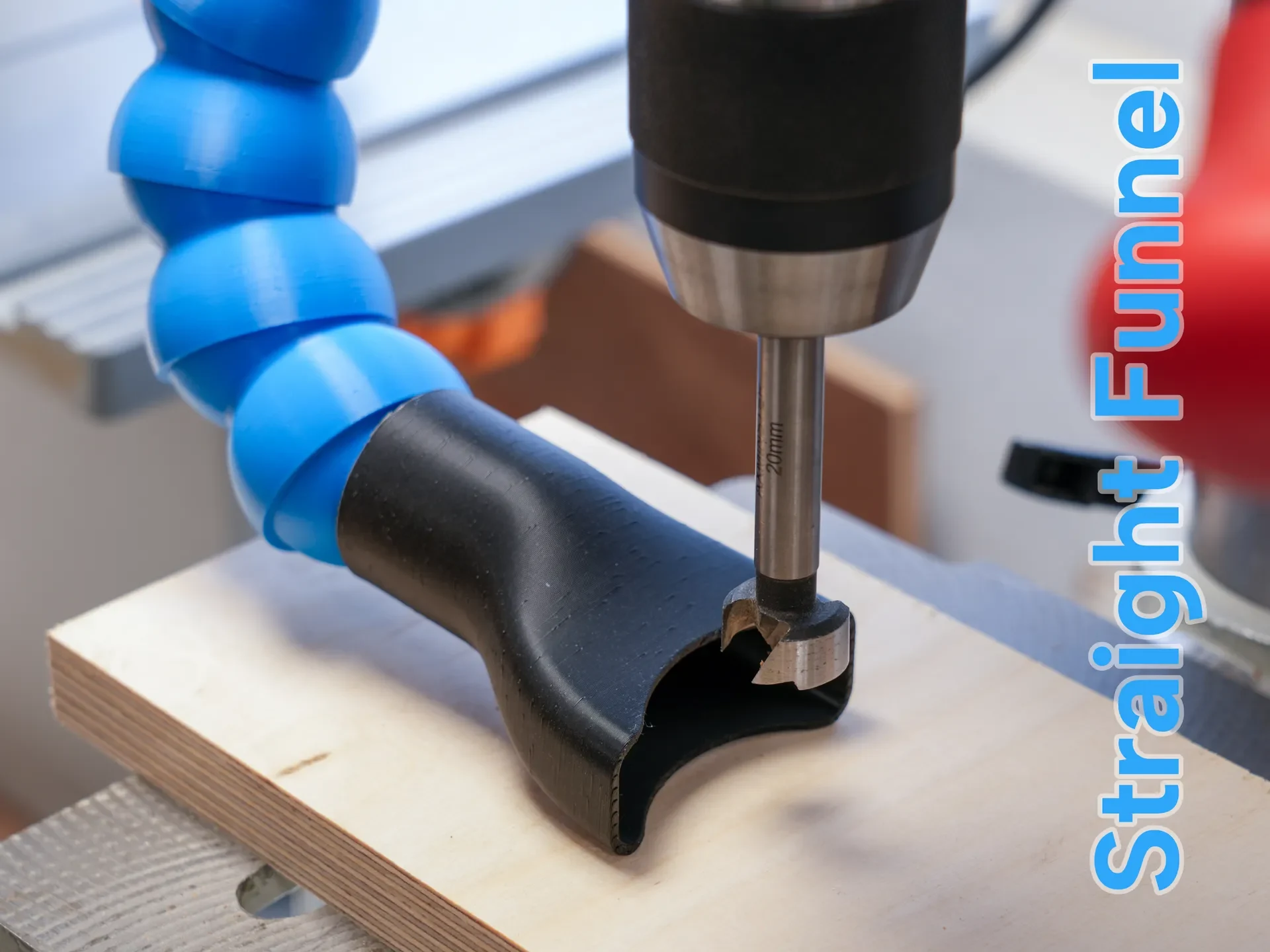

Существует два варианта крепления воронки для различных целей (см. изображения). Все это должно быть напечатано концом шланга к кровати. Поля шириной 5 мм — хорошая идея, а «инкапсулированное крепление-воронка» потребует поддержки.

Важное примечание:

Некоторые принтеры могут печатать ссылки более свободно, чем другие. По этой причине я бы рекомендовал сначала выполнить пробную печать. Если вы обнаружите, что соединение слишком слабое, возможно, стоит посмотреть настройки печати.

Это было напечатано с помощью Hatchbox Blue Grey PETG. Я бы порекомендовал печатать этот принт PETG, а не PLA, для большей долговечности.

Надеюсь, эта модель окажется вам полезной. Если да, то нам будет очень приятно, если вы поставите нам лайк.
