Магнитные соединители для сбора пыли.........
Описание
Это набор магнитных соединителей для сбора пыли, которые позволяют быстро подключать и отключать шланг от нескольких инструментов.
Это редизайн, вдохновленный оригинальной моделью Роберта Бибера: https://www.printables.com/model/333517-Magnetic-dust-collection-connectors/comments.
Я перестроил геометрию с нуля и внес изменения, направленные на:
более близкое соответствие между мужчиной и женщиной
фиксация магнита без клея
уменьшен общий размер.
Обратите внимание, что они НЕ совместимы с оригиналами из-за уменьшенного центрального диаметра магнита.
Как и в оригиналах, все конусы имеют максимальный угол ~45 градусов, что позволяет печатать в вертикальном положении без опор.
Файлы и настройка
Включены файлы STL и Fusion 360.
Разъемы со стороны инструмента:

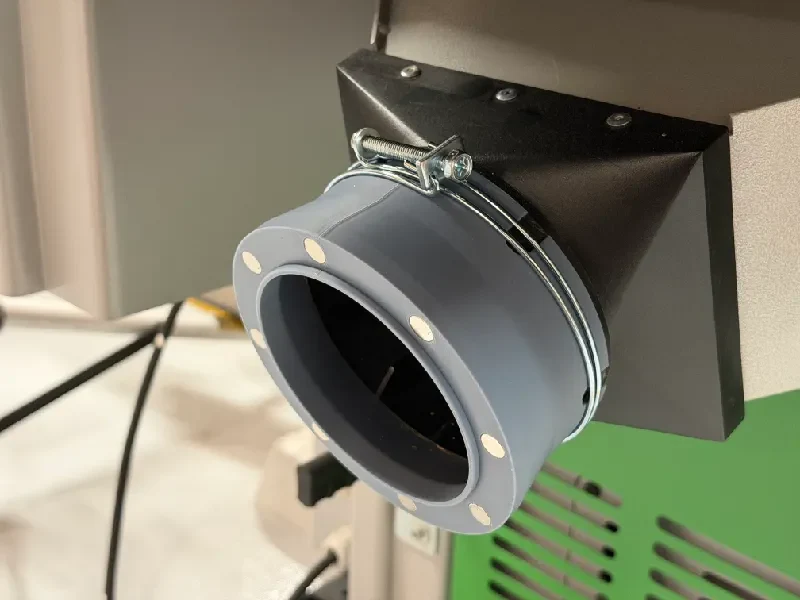

Сторона инструмента 121 мм, адаптированная к заводским пылесборникам на станках Hammer и Felder.

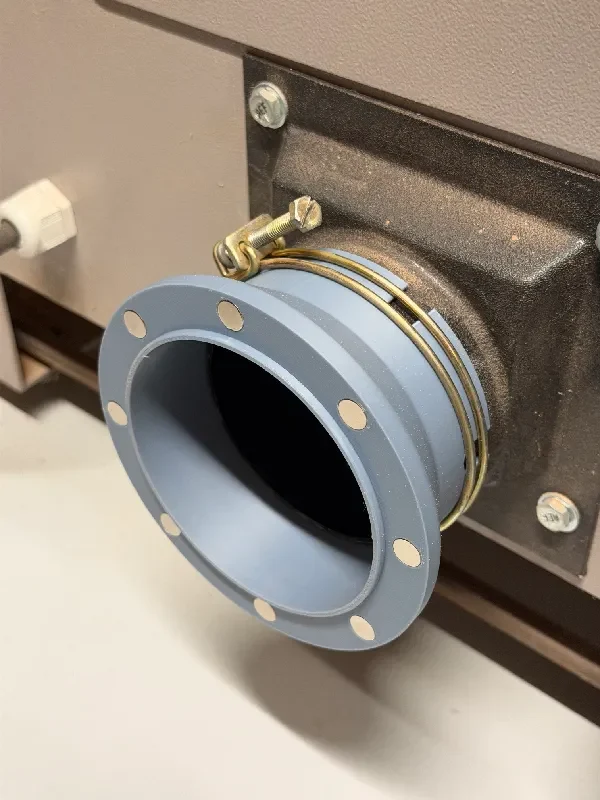

Сторона инструмента 100 мм, для обычных портов ~4 дюйма / ~100 мм.
Соединитель со стороны шланга:

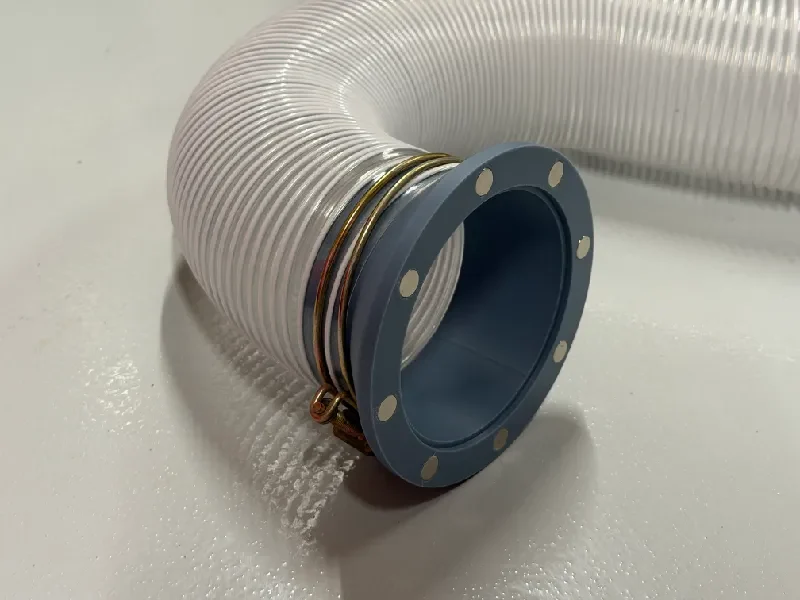

Сторона шланга 100 мм, размер позволяет вставлять ее внутрь обычного 4-дюймового гибкого шланга.
Модель Fusion можно настраивать, но она не параметризуется. Самый практичный способ изменить размеры — это отредактировать базовые эскизы (например, диаметры портов и припуски на посадку).
Магнитный фитинг
Удержание
Используются круглые магниты 10х3 мм. Каждый карман предназначен для плотного прилегания стопки из двух магнитов без использования клея для фиксации.
Мои отпечатки были на Bambu A1 Mini в цвете Bambu PLA. В зависимости от вашего принтера, настроек, магнитов и нити накала вам может потребоваться выполнить пробную печать и точную настройку карманов для магнитов, чтобы добиться удовлетворительного прилегания, или использовать клей для фиксации.
Мои магниты имели диаметр 10,00 мм и толщину 5,55 мм для стопки из двух штук. Карманы, смоделированные здесь, имеют диаметр 10,07 мм и глубину 5,60 мм.
Чтобы добиться такого соответствия, я напечатал тестовые купоны с разной глубиной и высотой, исходя из моего первоначального предположения, основанного на опыте работы с моим принтером. Входящие в комплект купоны диаметром (10,05, 10,07, 10,09) мм x глубиной (5,55, 5,60, 5,65) мм.
Установка
Обязательно вставляйте магниты во все разъемы со стороны шланга с одинаковой полярностью и используйте противоположную полярность для разъемов со стороны инструмента, чтобы вся ваша мастерская была совместима.
