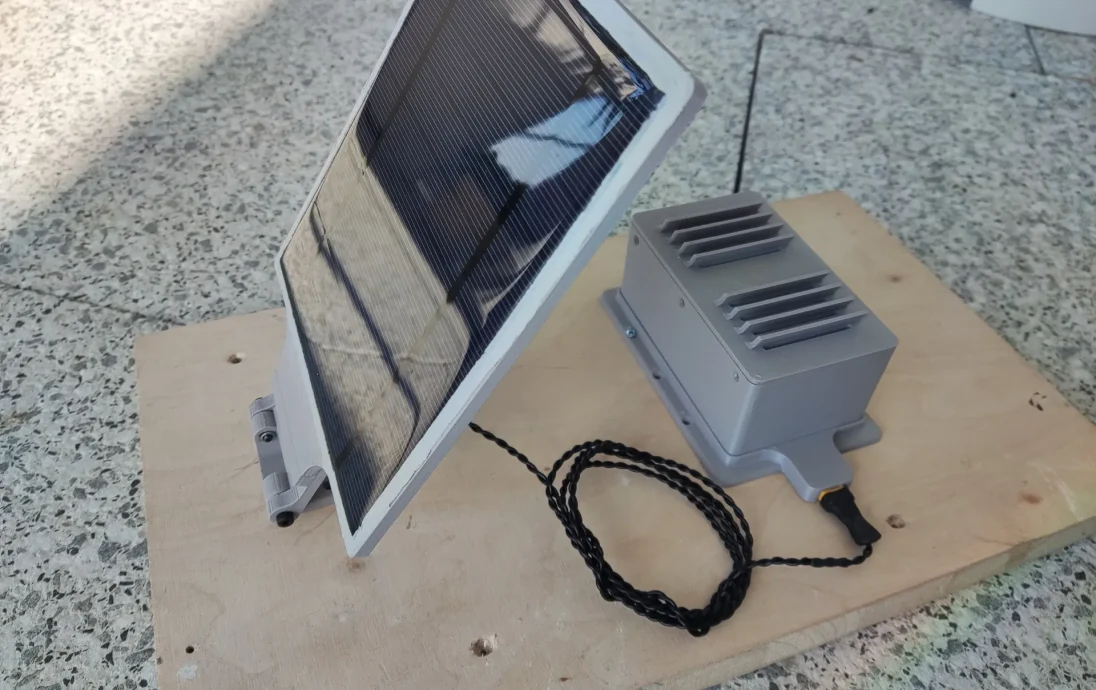

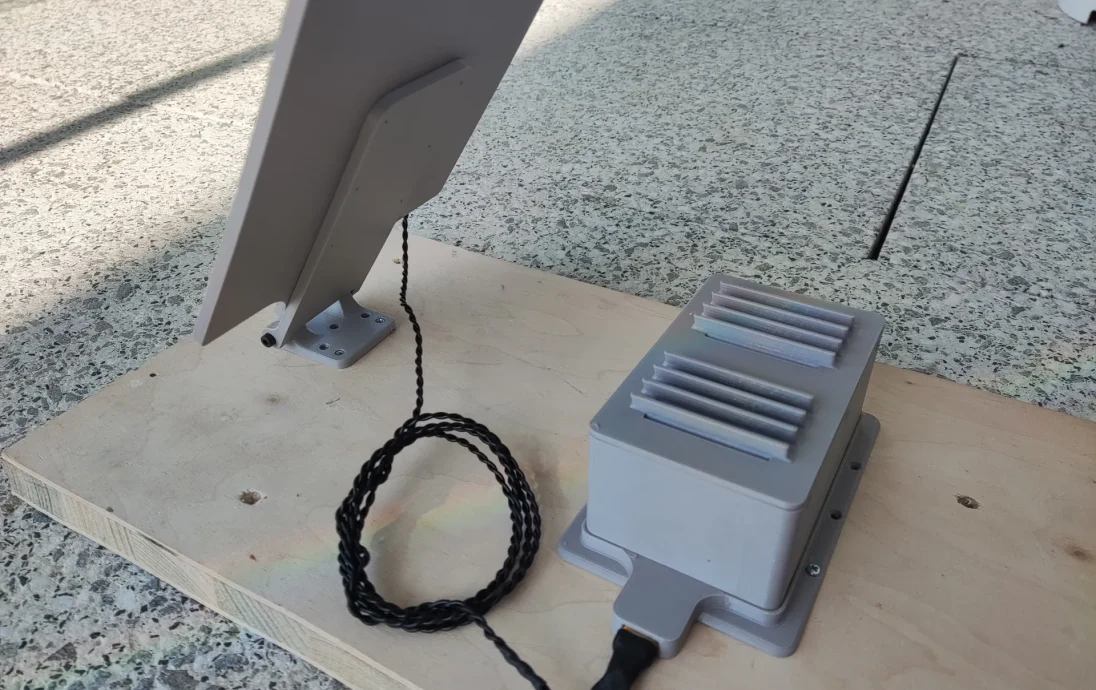

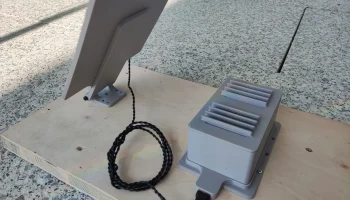

Метеостанция IOT ESP32 для домашнего помощника или ESPHome

Я разработал эту настройку для добавления информации о наружной температуре в настройку моего домашнего помощника с интеграцией ESPHome. Предназначен для установки на деревянную поверхность.

Схема и домашняя конфигурация ESP будут добавлены в ближайшее время....

Требуемое оборудование:

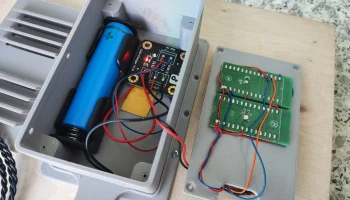

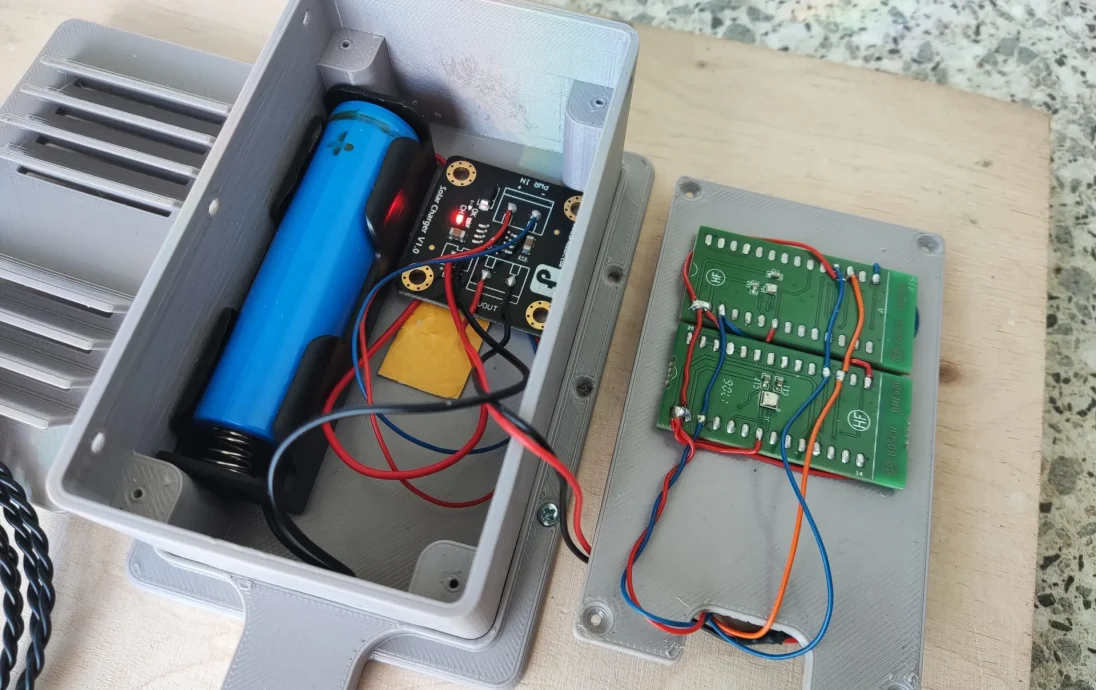

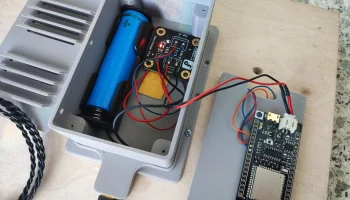

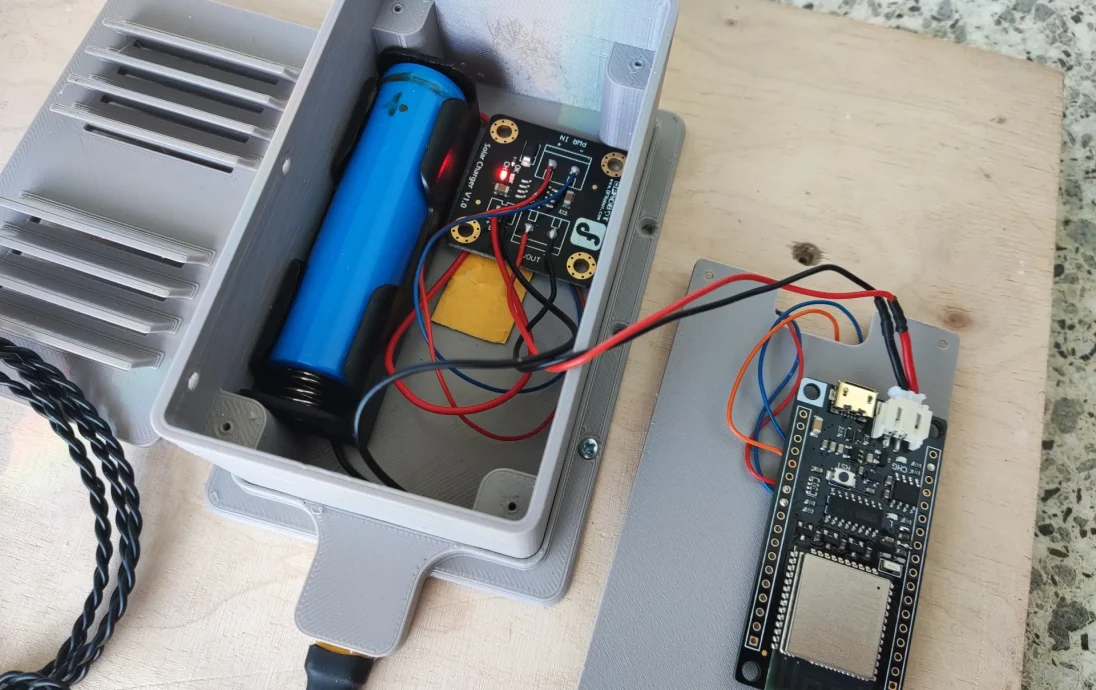

Корпус датчика:
Солнечное зарядное устройство DFRobot LiPo
DFRobot FireBeetle ESP32 IoT
Датчики: BMP388/BME680, ....
4x5x5x5 магнит-куб
6x резьбовых инертных вкладышей M2
6 винтов с потайной головкой M2
4 самореза с потайной головкой 1,7х6
2 пого-булавки 2x4,5 мм

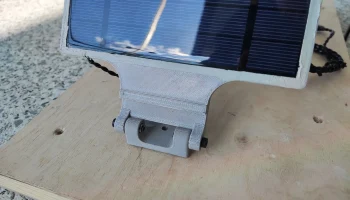

Держатель солнечной панели:
6x 1,7x6 саморез с потайной головкой
2 самореза 1,7x10 с потайной головкой
2 гайки М3
2 винта M3x12
ХТ30 женщина
Солнечная панель 2,5 Вт 5-6 В

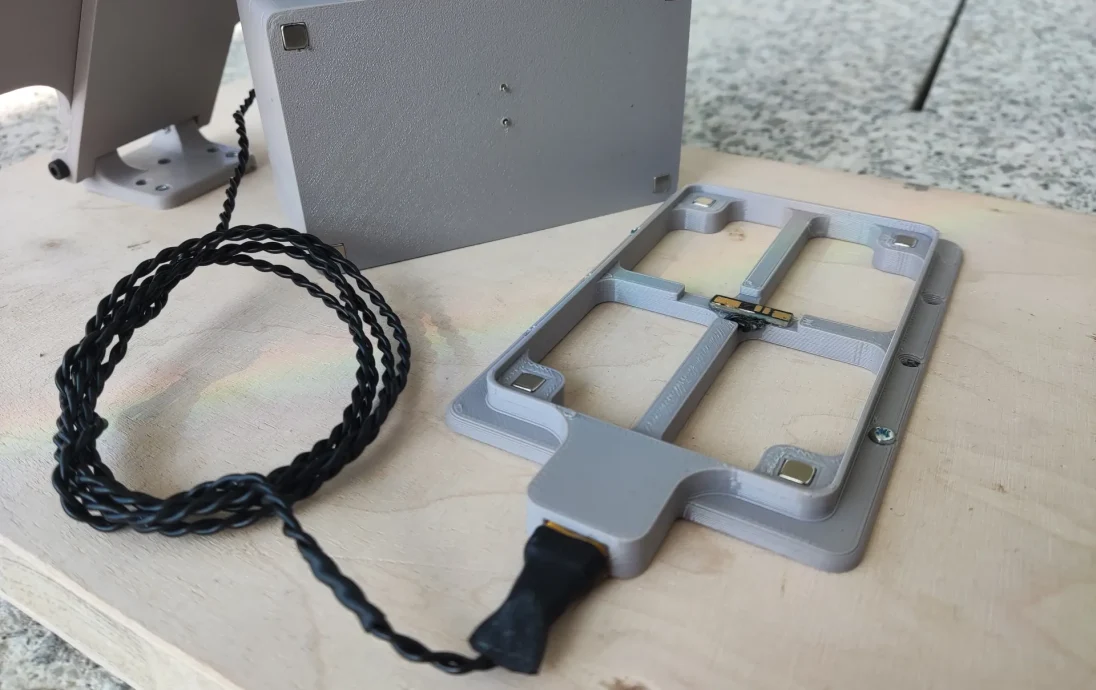

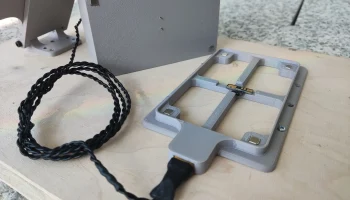

Док-станция для корпуса датчика:
ХТ30 мужской
4x5x5x5 магнит-куб
Монтажный материал:
несколько шурупов 2,0x10 для крепления док-станции и солнечной панели.
Почему именно эти компоненты?

В отличие от других плат для разработчиков ESP32, FireBeetle оптимизирован для минимального потребления тока в режиме сна. Пожалуйста, также ознакомьтесь с этим замечательным сравнением различных модулей ESP32 Кристофера Дэвида.

Чип, используемый в солнечном липо-зарядном устройстве DFRobot, достаточно хорошо справляется с низким входным напряжением/током и при этом позволяет заряжать аккумулятор в условиях низкой освещенности. Другие чипы зарядных устройств не дали удовлетворительных результатов.

Доступные файлы:
основное_боди:
датчик_платформа:
top_cover:
док_main_body:
Solar_panel_case:
Solar_panel_adapter:
Solar_panel_wall_mount:
Инструкции по печати
Prusament PETG Городской серый
высота слоя 0,3 мм
Нет поддержки, кроме top_cover
Нет плота
Обратная связь приветствуется

Пожалуйста, дайте обратную связь и опубликуйте свои отзывы. Мне интересно посмотреть на ваши отпечатки и настройки.
