Динамик ESP32

Оригинальные коробки восхитительны, но в итоге для большинства своих проектов я остановился на другом чипе ESP32.

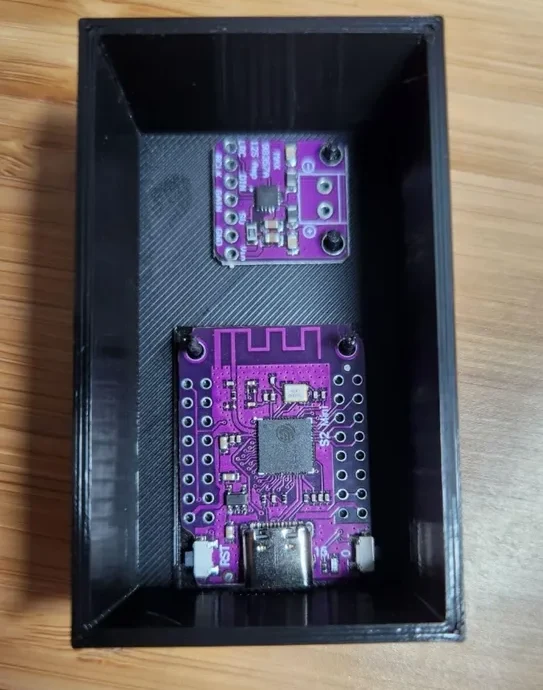

Я создал это в Fusion360 для хранения этих чипов и стандартного аудиоусилителя. Он использует этот динамик и требует крышки от другой конструкции.

Кроме того, он немного мельче, что может повлиять на вас. Если вам нужна оригинальная высота 2 см, дайте мне знать, и я загружу вариант.

БМ:

Чипы ESP32: S2 Mini. (Это Amazon, но у меня есть и от Ali такого же размера.)

Аудиоусилитель: обычный MAX98357. Контакты, вероятно, совпадают с любой похожей платой. (12,6 мм от центра штифтов.)

Спикер: Здесь вы можете импровизировать, если это подходит для усилителя и корпуса. Я использую их, потому что их легко достать и они звучат прилично.

Печать:

На самом деле, это не имеет большого значения. Это простая коробка.

Никаких подставок, никаких полей, ничего, просто распечатайте.

Сборка:

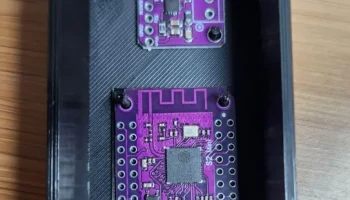

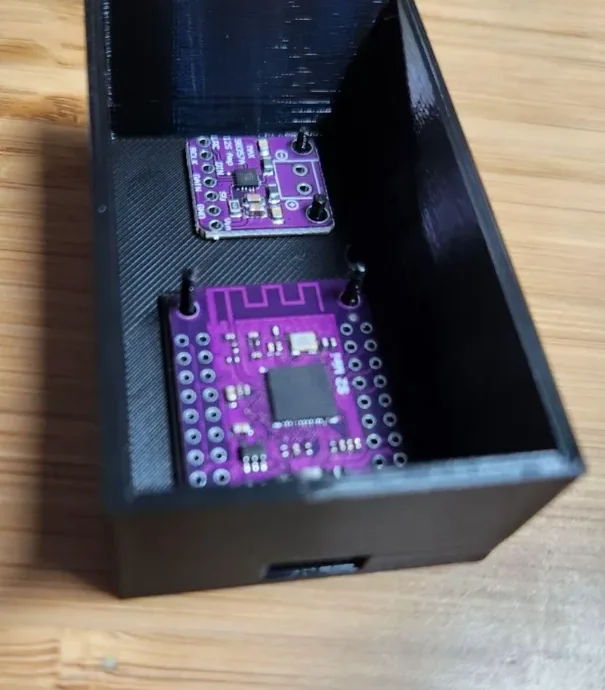

После того, как вы все припаяли, просто протолкните все это через крышку и наденьте чипы на их контакты. С помощью теплого паяльника вдавите штифты в маленькие грибовидные заклепки. (Температура зависит от материала и наконечника вашего утюга, но лучше начать с 200°С. Он должен хлюпать, но не разжижаться и никогда не дымить.)

Я использую кусок нити в качестве булавки, чтобы прикрепить динамик к крышке, а затем приклеиваю крышку к коробке суперклеем (CYA).

В этой коробке крышку можно прикрепить в любом положении, чтобы положить ��абель сверху или снизу.

Если кажется, что динамик сместится, тонкое кольцо суперклея на внешней стороне поможет удержать его на месте.
