Чехол для антенны XIAO ESP32 SMA
Источник:

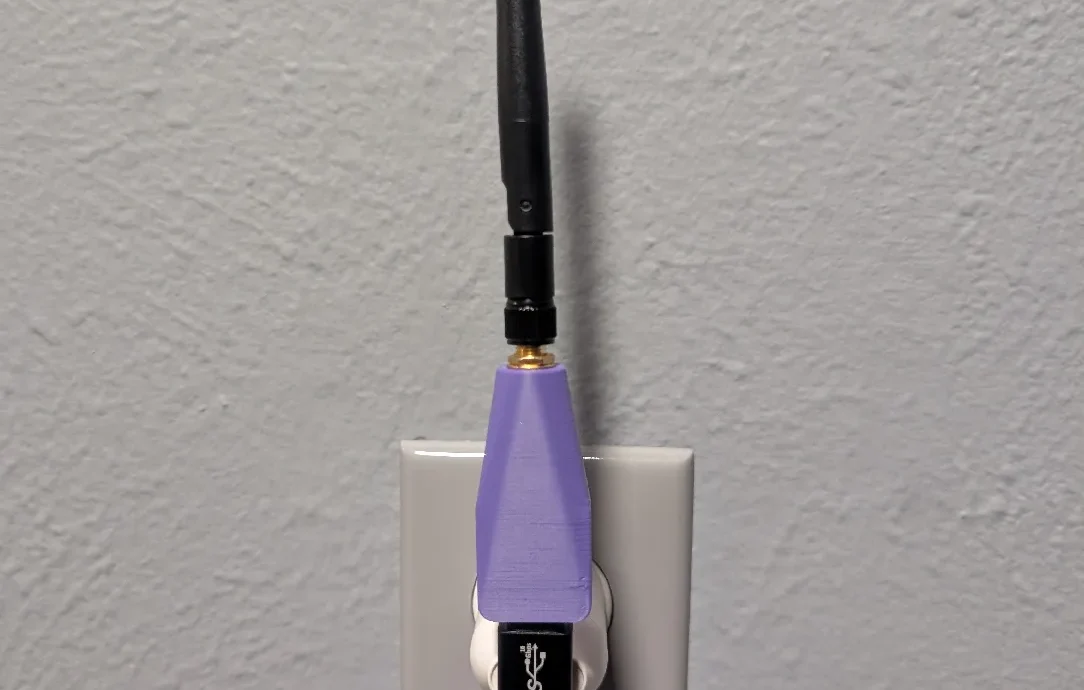

Мне нужен был чехол для использования моего XIAO ESP32 в качестве Bluetooth-прокси ESPHome. Вам понадобится
Кабель UFL-SMA 2 дюйма/5 см и антенна.
Убедитесь, что опоры вокруг уплотнений полностью удалены — некоторые детали имеют тенденцию
приклеить, чтобы предотвратить защелкивание корпуса.
Печать

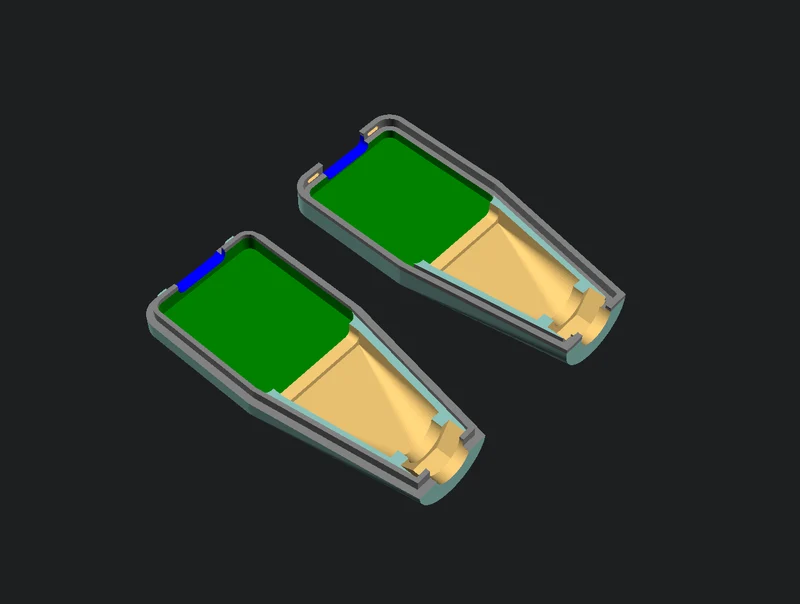

Печать стоя вертикально на порту антенны
Поддержка включена
Высота слоя 0,16 мм
5 стен
Порядок внешней и внутренней стены
Сборка

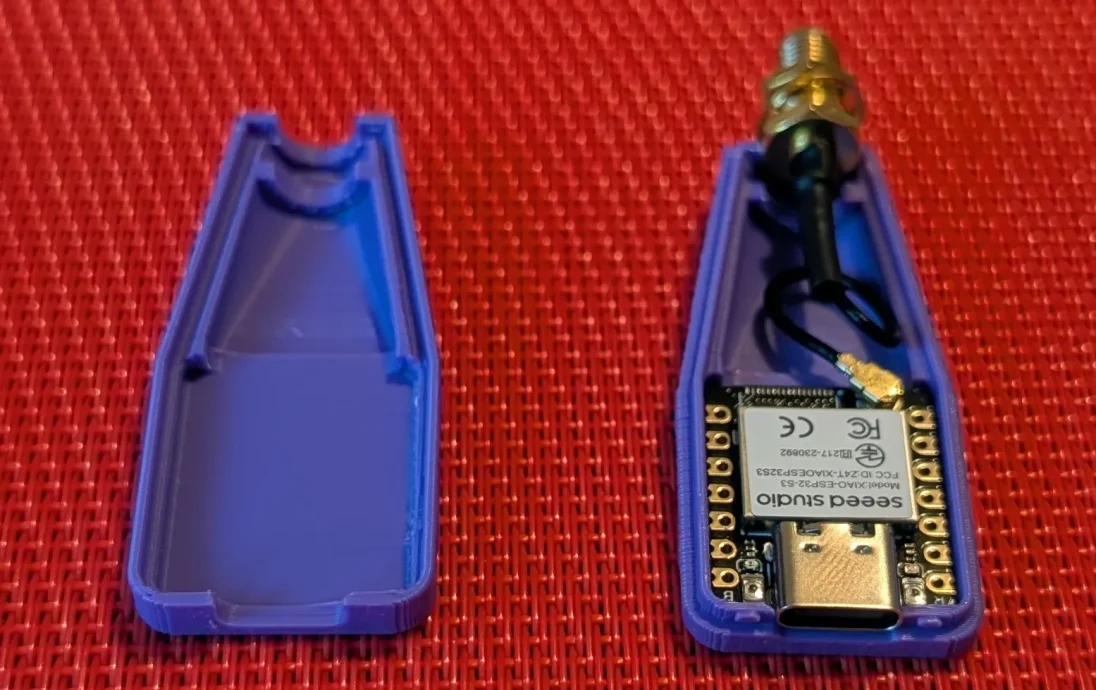

Поместите нижнюю часть платы вниз на половину выступами вверх.
Поместите гайку соединителя SMA в гайку.
Вставьте выступы в отверстия в верхней части корпуса и соедините их в порту антенны.
Затяните гайку
