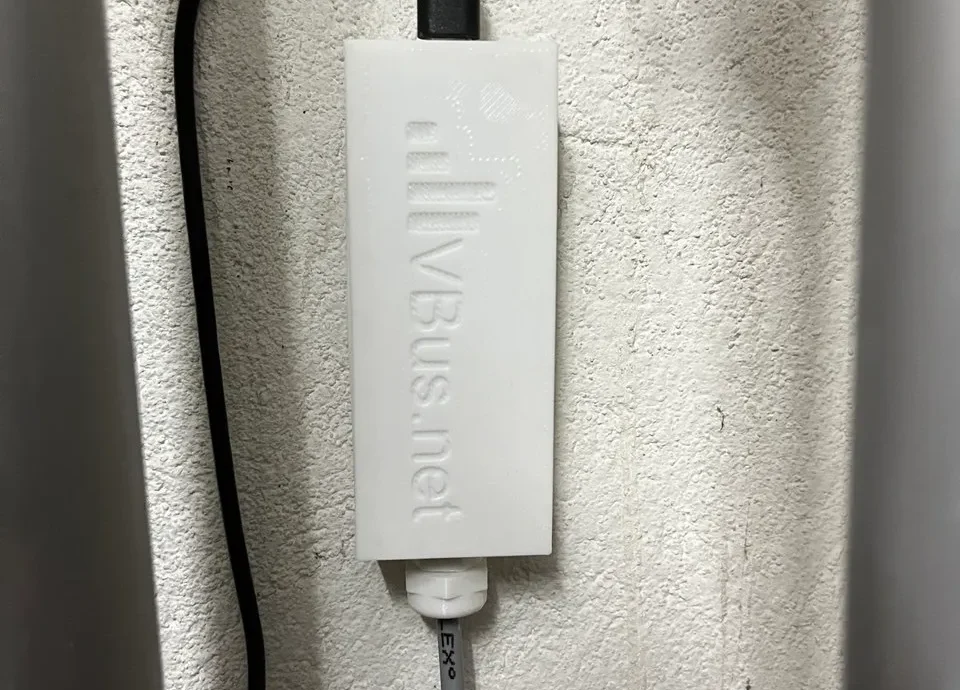

Чехол для адаптера ESP Resol VBus

Мне нужен был адаптер VBus для моей системы управления солнечной батареей Resol, чтобы я мог отображать ее в HomeAssistant. Адаптеры VBus от Resol были слишком дорогими, поэтому я решил собрать их самостоятельно, используя ESP8266.

Для начала я выбрал простой вариант с оптопарой.

Необходимые компоненты:
Печатная плата 70x30 мм (https://www.amazon.de/dp/B0D8VMQ46H)
ESP8266, я использовал верси�� USB-C (https://www.amazon.de/dp/B0D66LXTTK)
Оптопара 817А (https://www.reichelt.de/de/de/shop/produkt/1-fach_optokoppler_5kv_35v_50ma_80-160_dip-4-269967)
Резисторы: 3,3 кОм, 4,7 кОм
Проволока, припой, паяльник
Опционально: гнездо для оптопары

Ссылки являются лишь примерами и не содержат никаких партнерских данных.

Сборка

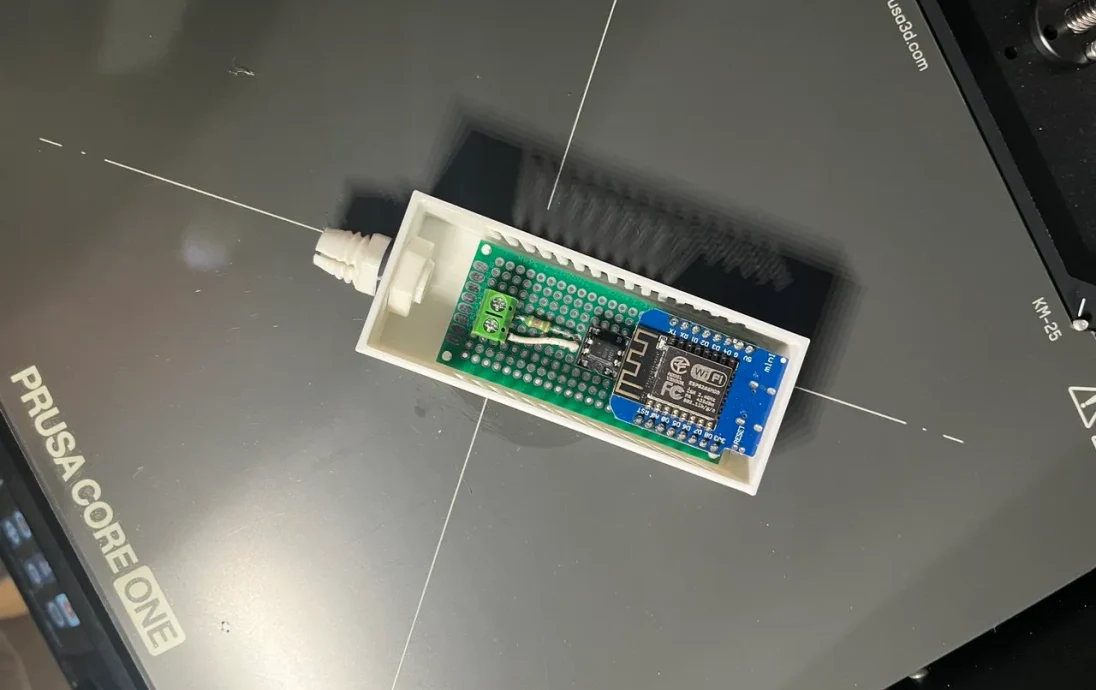

Припаяйте разъемы «мама» к основной плате, а разъемы «папа» к ESP8266. Убедитесь, что длинная сторона штекерных разъемов обращена вниз, чтобы вилочные разъемы вошли в гнездовые разъемы. Посмотрите фотографии.

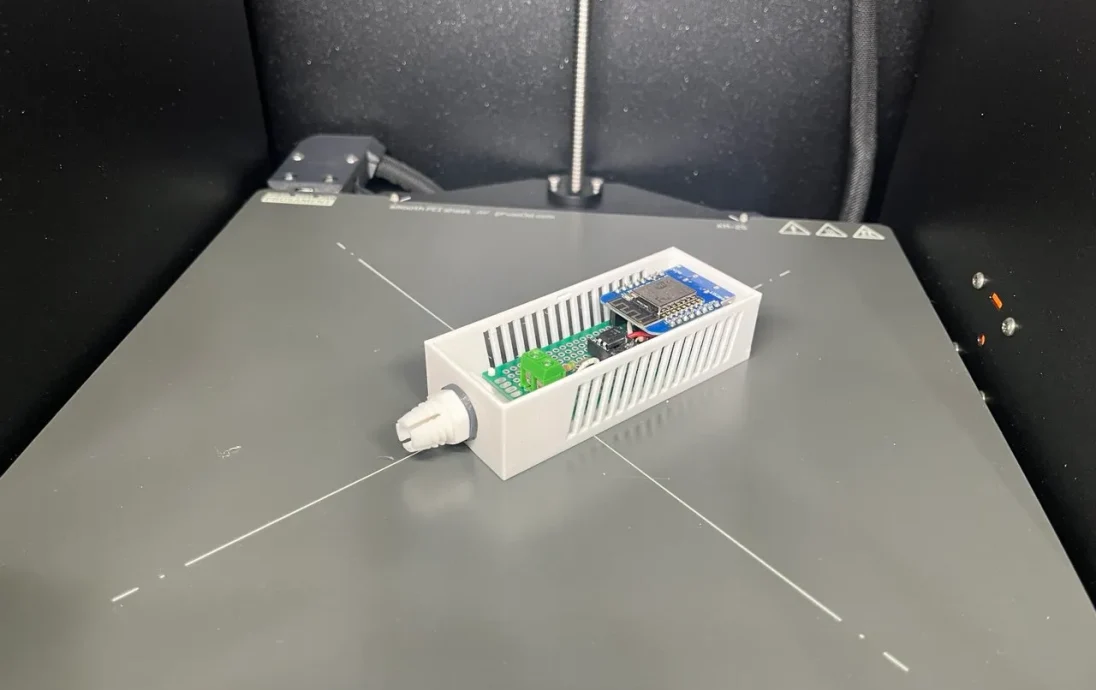

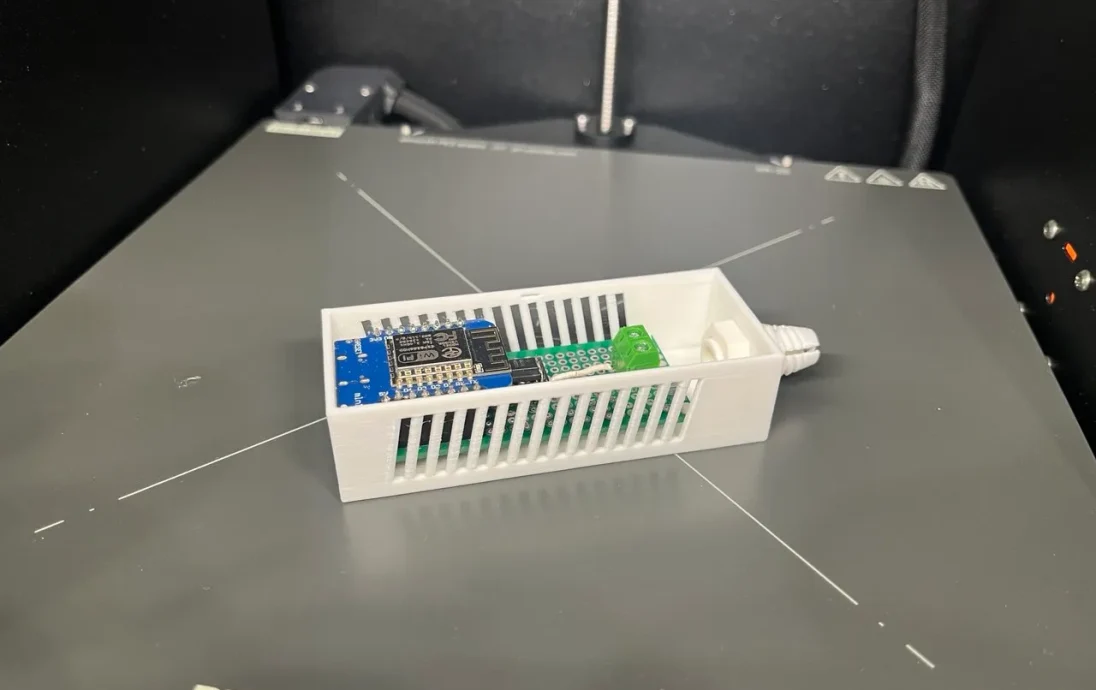

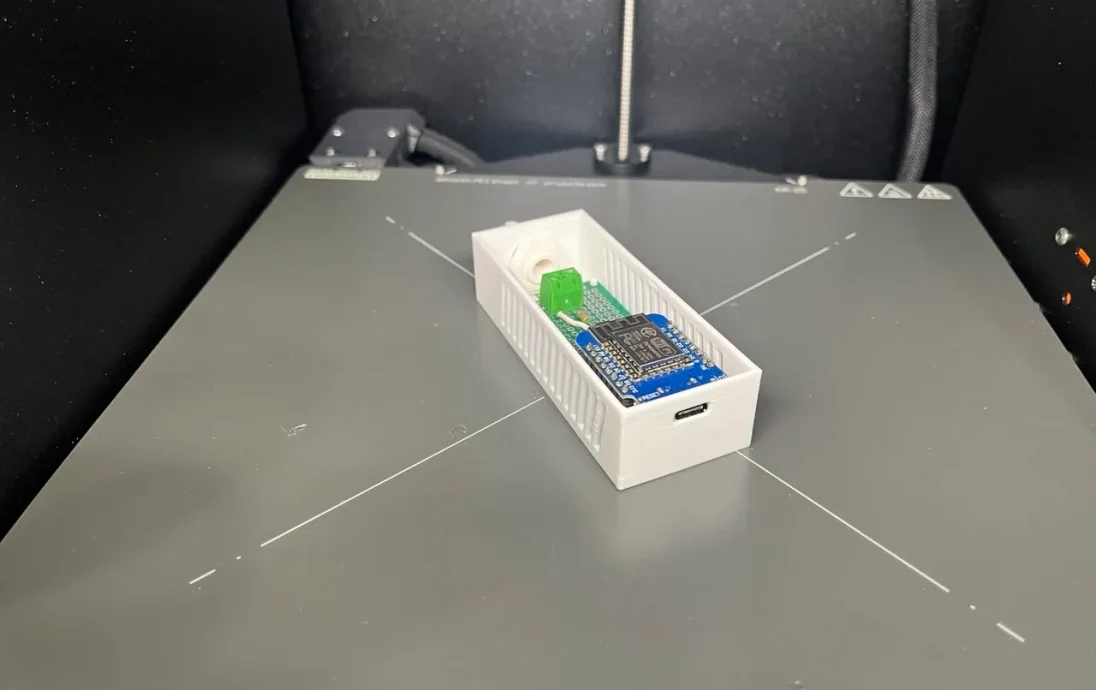

Сначала поместите базовую плату в корпус, а затем установите на нее ESP, штекер USB-C должен удерживать все платы на месте.

Более подробную информацию, например принципиальную схему, можно найти здес��: https://esphome.io/comComponents/vbus/.

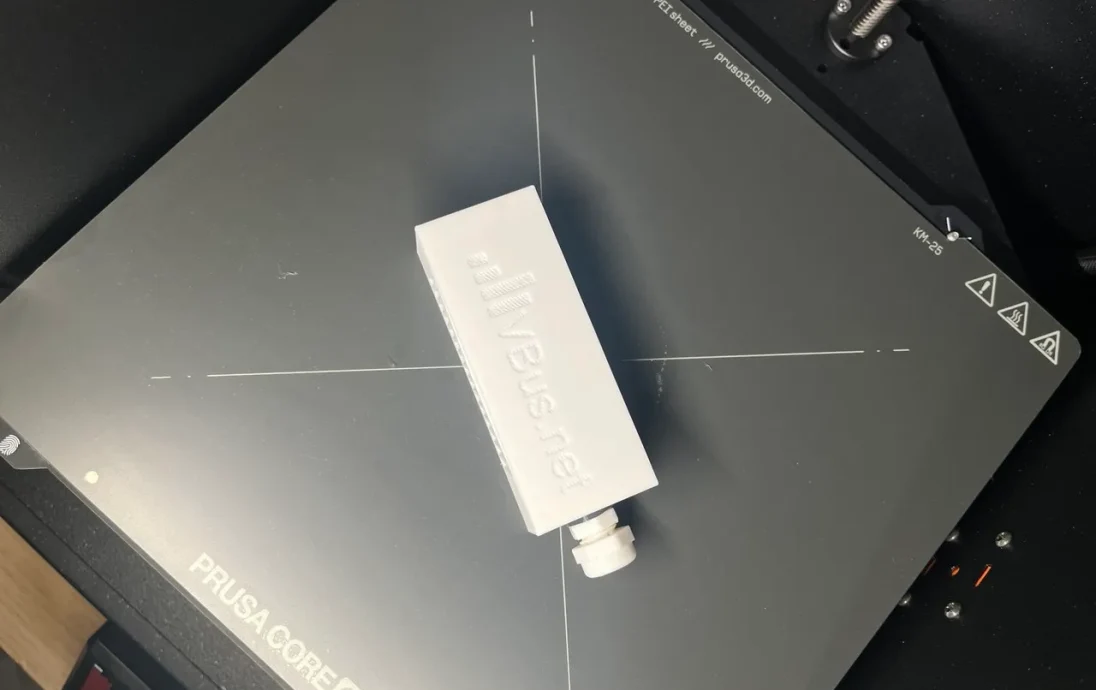

Инструкции по печати:
Печать на плоской поверхности, поддержка не требуется.
Все детали в этой модели я распечатал, шайбу для кабельного ввода из ТПУ.
Также требуется кабельный ввод: https://www.printables.com/model/114283-cable-gland-all-sizes «D7_L10» соответствует моему кабелю и диаметру отверстия.
Для кабельного ввода необходимы опоры, см. инстр��кции по печати.
Код ESPHome для ESP8266

Вы также можете найти код ESP8266 здесь.
