Настенный дисплей Home Assistant - Raspberry Pi Touch Display 2
Это крепление, которое я разработал для размещения Raspberry Pi и настенного дисплея для управления моим умным домом.

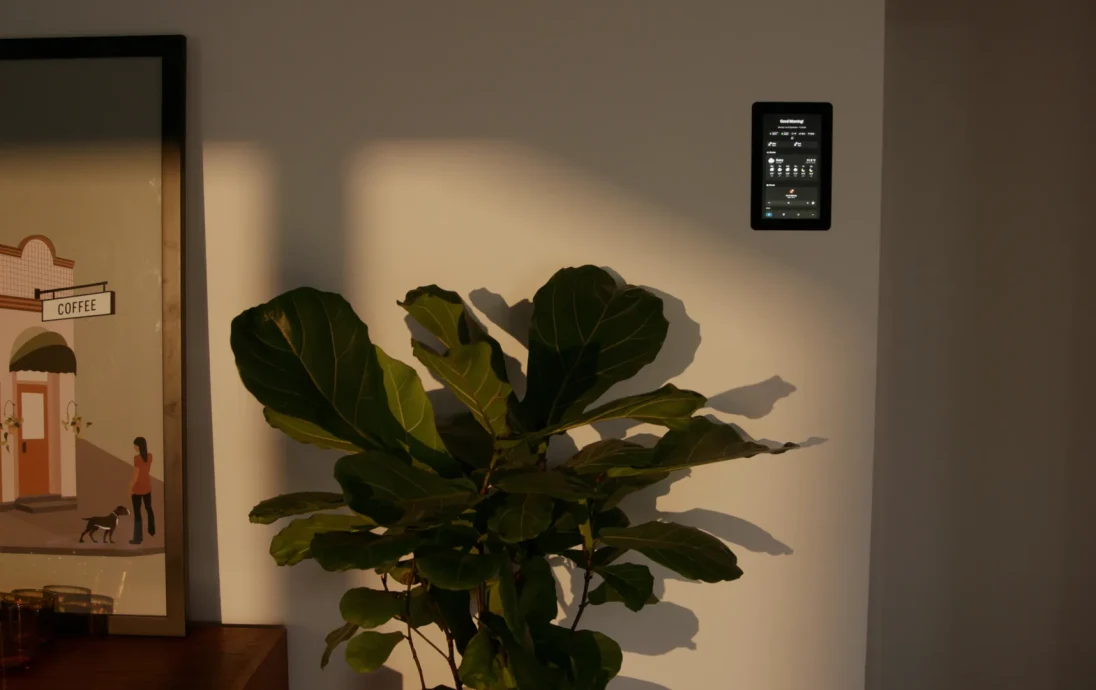

Идея заключалась в том, чтобы установить заподлицо, профессионально выглядящее, чтобы дисплей чувствовал себя так, как будто он всегда был частью стены, без необходимости привязываться к неуклюжему креплению для планшета.
Особенности
Работает с 7-дюймовым сенсорным дисплеем Pi 2.
В комплект входит руководство по резке, напечатанное на 3D-принтере.
Подходит для стандартного гипсокартона толщиной 10 мм.
Версия для скрытого монтажа — та, что на видео.

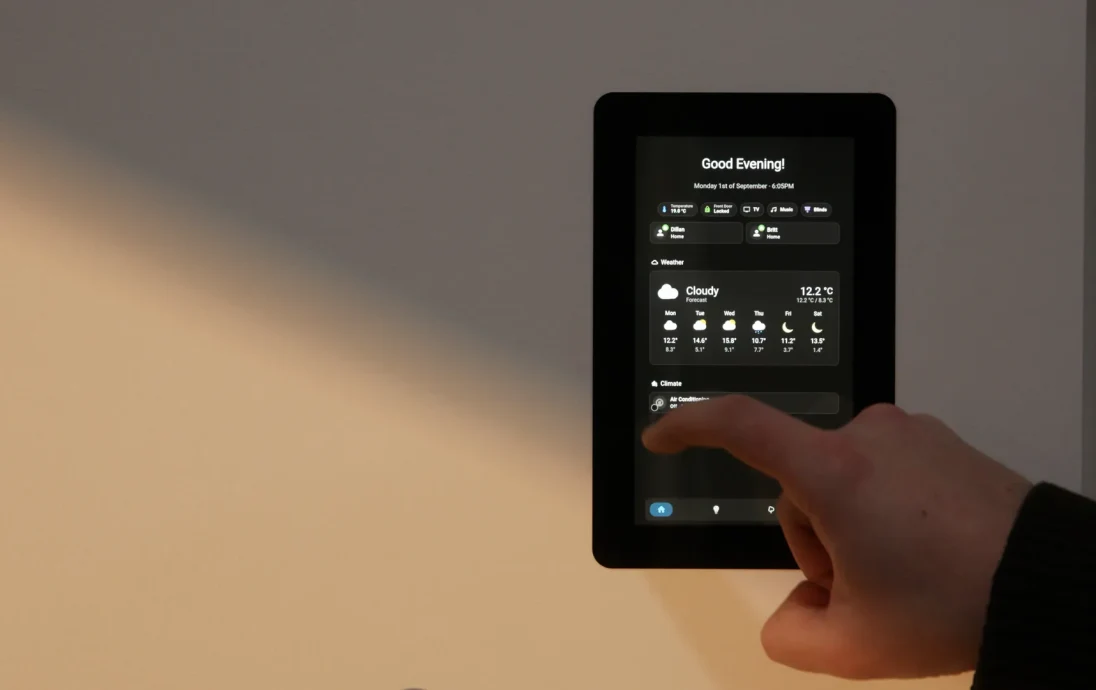

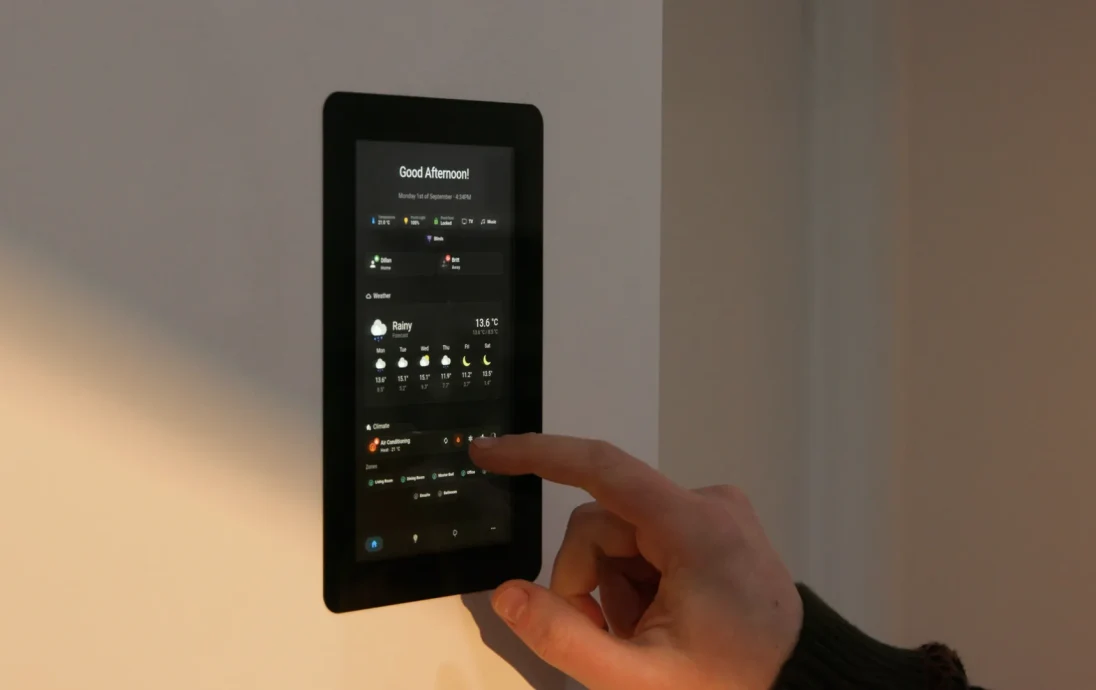

Монтаж заподлицо: видна только стеклянная рамка
Скрытая конструкция винтов — головки винтов утоплены, затем заполнены и окрашены для обеспечения бесшовного вида.
Сильные магниты удерживают дисплей в безопасности, но его можно снять для обслуживания, настройки и т. д.
Только гипсокартон толщиной 10 мм.
В этой версии потребуется заплатка и закрашивание отверстий для винтов, чтобы обеспечить бесшовный вид.
Печать
Никаких опор не требуется
Рекомендуется PETG, но PLA подойдет.
Аппаратное обеспечение
Экран + Пи
6 мален��ких шурупов по дереву/гипсокартону (все подойдет)
Магниты 4 x 12 мм (подойдет любая толщина, я использовал 3 мм)
Версия с блокировкой рычага
Крепится с помощью съемных винтовых зажимов.
С установленным дисплеем располагается на высоте около 3 мм над поверхностью стены.
Сильные магниты удерживают дисплей в безопасности, но его можно снять для обслуживания, настройки и т. д.
Подходит для гипсокартона толщиной 10-15 мм.
Эта версия лучше, если вы не хотите шлифовать.
Печать
Требуются опоры для фланца
Рекомендуется PETG, но PLA подойдет.
Аппаратное обеспечение
Экран + Пи
4 винта с потайной головкой M4 x 25 мм.
Клей для крепления винтовых опор
8 круглых магнитов 6x3 мм.
Пружины между задней частью рамы и рычагом (если они вам нужны)
Пружины не являются абсолютно необходимыми, просто убедитесь, что ваш винт остается на месте в опоре винта, когда вы его затягиваете.
