Датчик Kube с OLED (температура, влажность и т. д.)........

Обзорное видео этого датчика: https://youtu.be/VefbT6RuT-4
Видео сборки (часть 1 — железо): https://youtu.be/fA91LcJRbhI
Видео сборки (часть 2 — программное обеспечение): https://youtu.be/uDsnqi1Vl4U
Видео сборки (часть 3 — openHAB): https://youtu.be/yHt19wZBnDo

ИНСТРУКЦИИ ПО СТРОИТЕЛЬСТВУ СМОТРИТЕ НИЖЕ.

Этот проект представляет собой мой самодельный датчик температуры/влажности, основанный на NodeMCU ESP8266 и датчике DHT22. Он использует изготовленную на заказ коммутационную плату для NodeMCU/DHT, которую я разработал в Eagle (доступно на Tindie: https://www.tindie.com/products/11677/). Коммутационная плата позволяет мне легко подключать такие вещи, как OLED-экран (для локального дисплея), датчики движения или светодиодные ленты WS2812 RGB (для управления светодиодной лентой). Сам NodeMCU запускает написанный мной код (или ESPEasy), чтобы получить входные данные о температуре/влажности/движении и опубликовать их через MQTT в моей системе домашней авто��атизации openHAB.

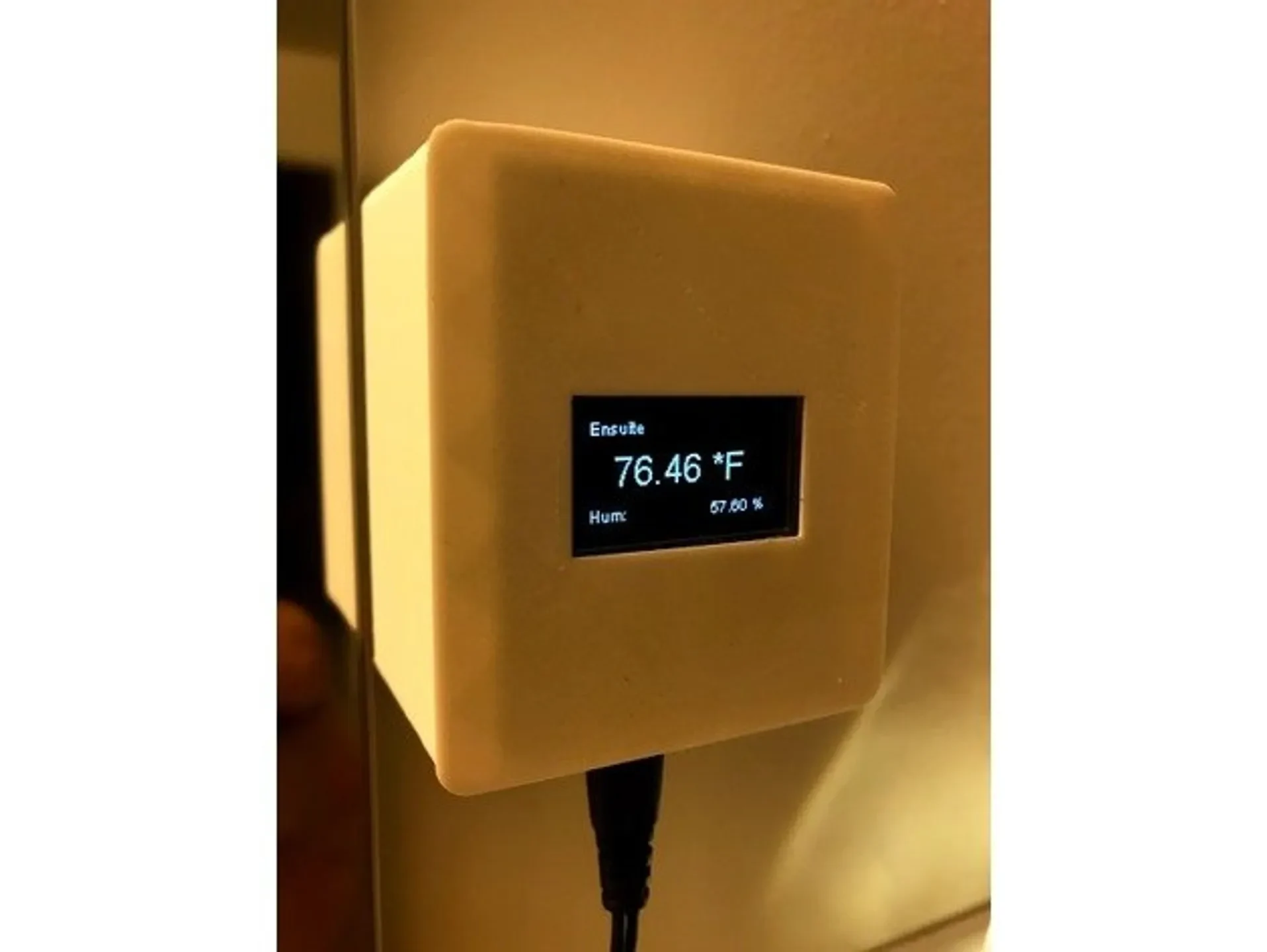

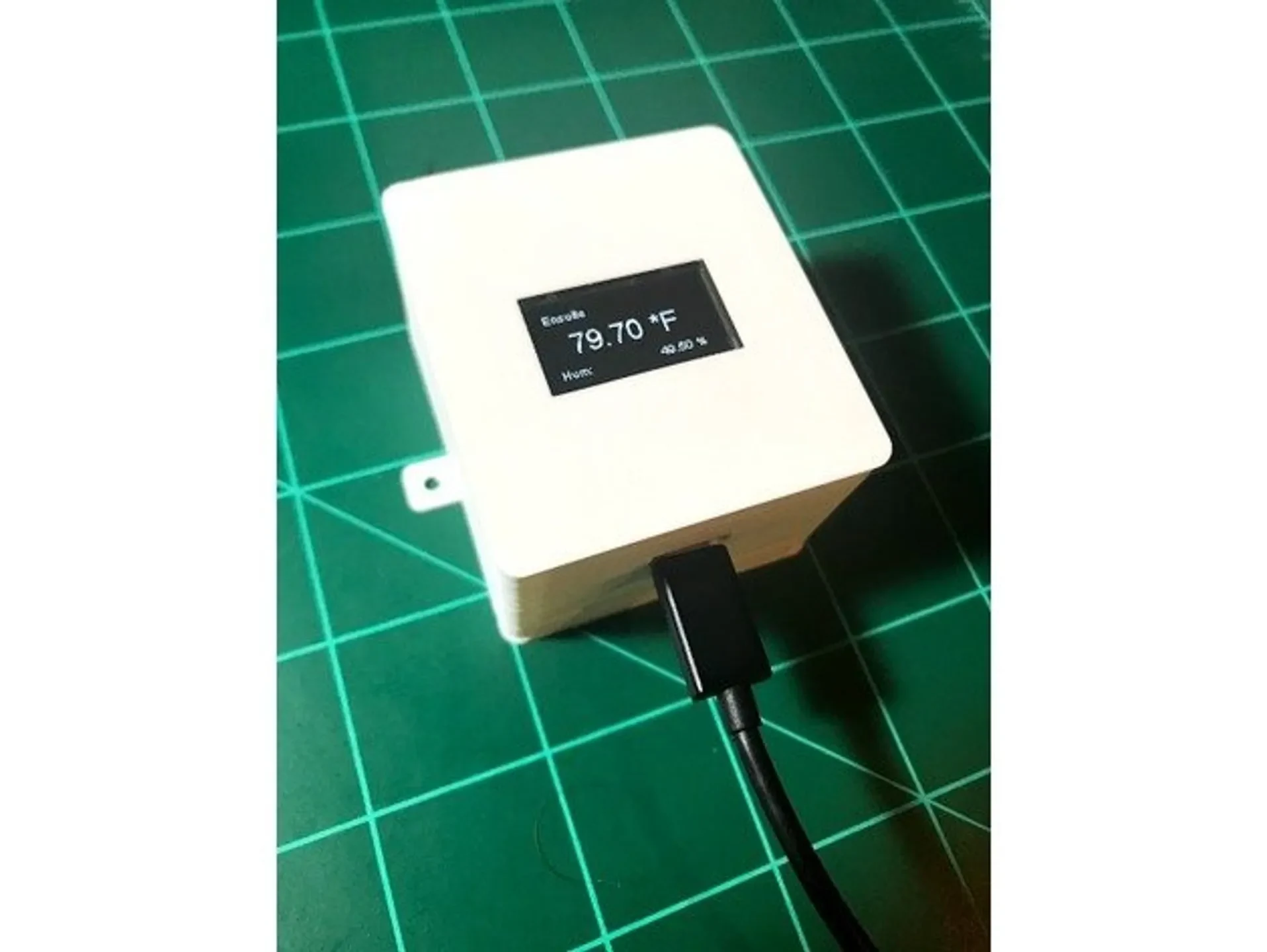

Этот корпус был разработан для того, чтобы вся установка выглядела более приятной для глаз (жены), а не для того, чтобы по дому разбросаны случайные печатные платы.

Особенности конструкции, заложенные в оригинальном прототипе (17.09.17):

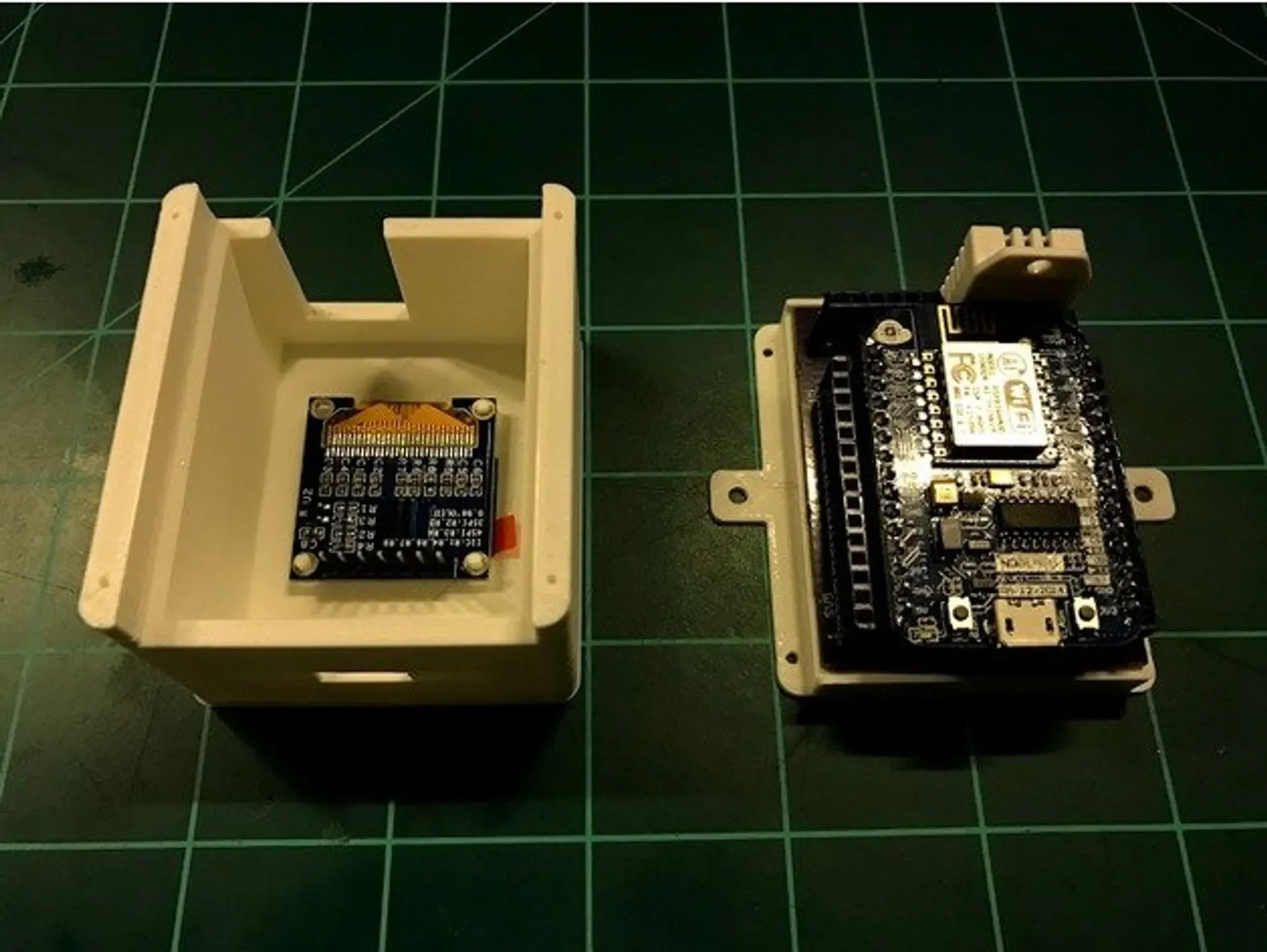

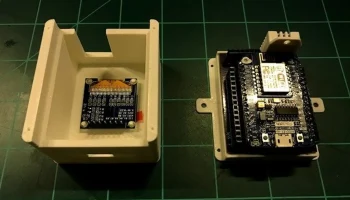

— Края в нижней части корпуса служат для удержания печатной платы на месте.
-Закругленные края для более эстетичного вида.
-Крепления для OLED-дисплея (расплавьте паяльником, чтобы удержать дисплей на месте)
— Разъем EXT для подключения внешних входов/выходов (датчики движения, давления, освещенности, сервоприводы и т. д.)
-Жалюзи, соответствующие боковым/верхним отверстиям датчика DHT (для лучшего воздушного потока/чувствительности и эстетики)
-Доступна вторая версия коробки с диагональными жалюзи по обеим сторонам (изначально для воздушного потока, но с калибровкой, устраняющей проблемы с отчетами, теперь они чисто эстетические)
-Коммутационная плата поддерживает NodeMCU 0.9 и 1.0 («v2»). Примечание. Версия V3 также поддерживается, но НЕ помещается в этот корпус!
-Потайные отверстия на нижней крышке, чтобы скрыть головки винтов и разместить коробку ровно на стене.
Перемычка выбора -3,3/5 В (т. е. позволяет выбрать, какое из этих напряжений подается на шину питания ВНЕШНЕГО датчика).
-Плата на 100% проверена и работает!

Эта конструкция ЗАВЕРШЕНА

Посетите мой канал YouTube https://www.youtube.com/c/BKHobby, чтобы посмотреть видеоролики о 3D-моделировании, печати и домашней автоматизации.

Посмотрите мои (в основном функциональные) 3D-проекты — (https://www.thingiverse.com/bkpsu/designs)! Если они вам нравятся и вы хотите поддержат�� мои проекты, воспользуйтесь одной из ссылок ниже, когда планируете покупать что-либо на этих сайтах (это не будет стоить вам ничего дополнительно!). Заранее спасибо!

Бангуд: https://goo.gl/uXGg84
AliExpress: https://goo.gl/KRNurW
Амазон: https://goo.gl/nWhmjJ

Распечатать инструкции

Легкая печать, толщина 0,2 мм для максимальной точности, никаких подставок и полей!
