Корпус Raspberry Pi 5

Мой второй дизайн для моего Raspberry Pi 5 (с официальным Active Cooler), созданный для моего Pi 5 с использованием Freecad/LibreCAD.

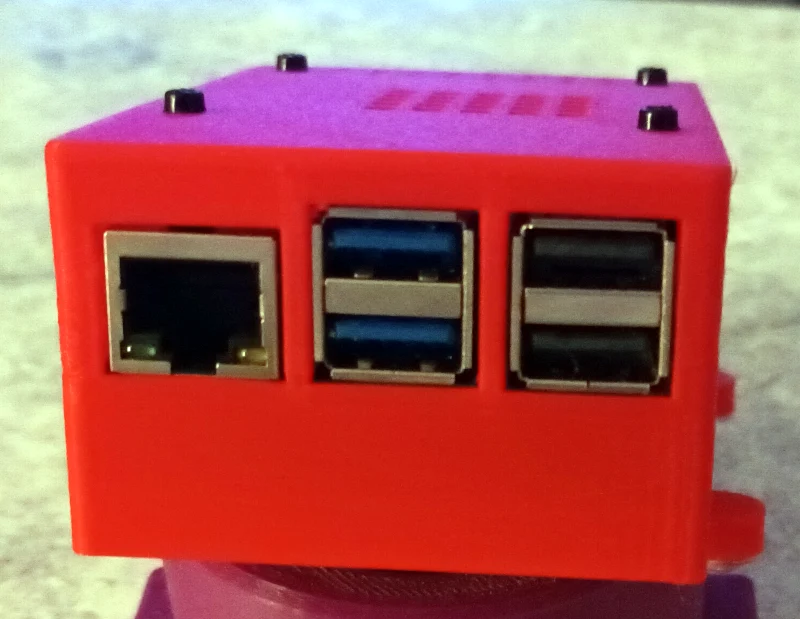

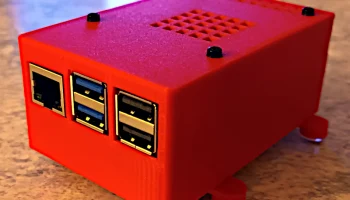

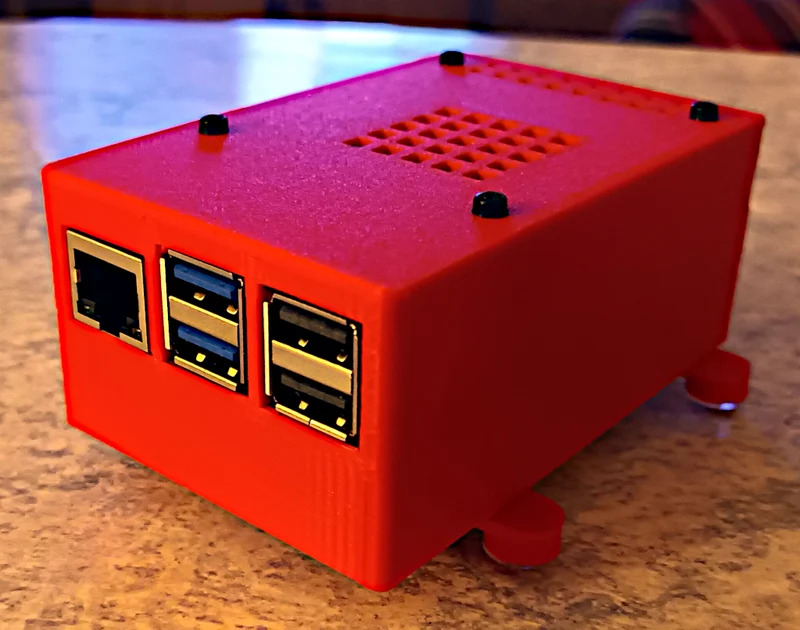

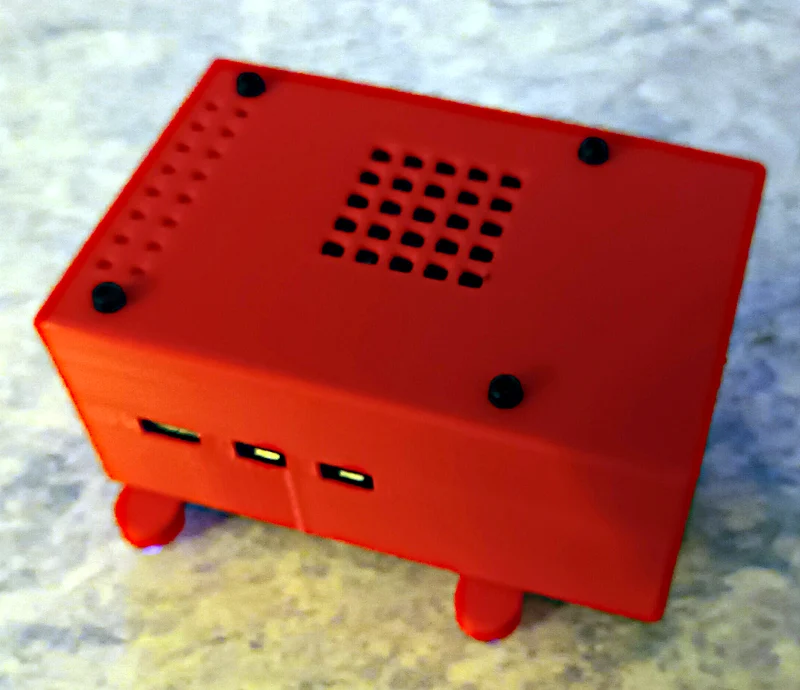

Такая конструкция обеспечивает безопасность карты micro-SD внутри корпуса и обеспечивает достаточную вентиляцию, чтобы поддерживать температуру ниже уровня регулирования (мой Pi 5 работает на частоте 2,8 ГГц и достигает максимальной температуры 74°C при компиляции ядер и т. д.).

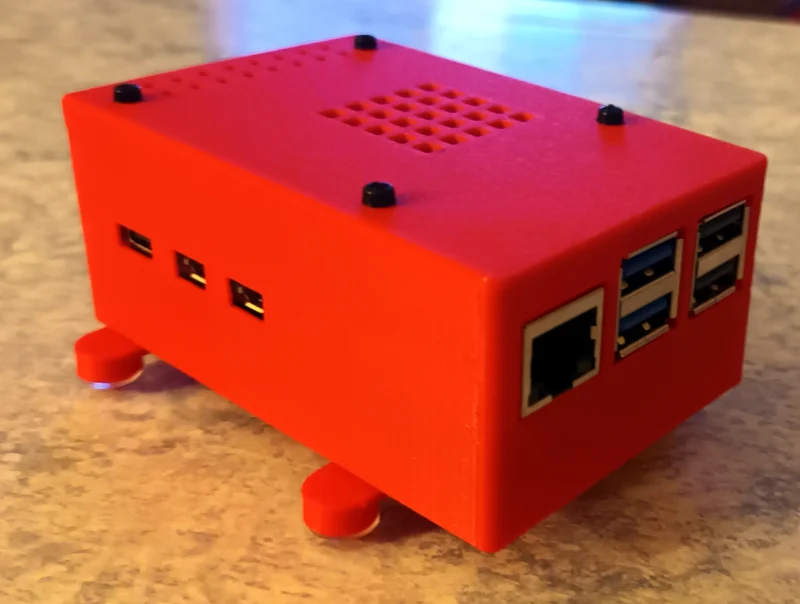

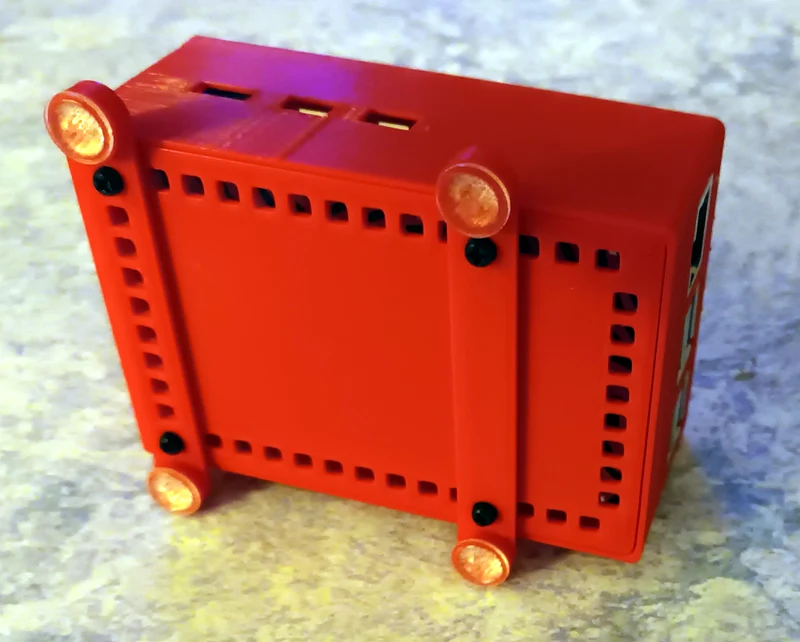

Насколько я могу судить, это один из первых корпусов Pi 5, который также предлагает вариант крепления VESA (75 и 100 мм).

Корпус удерживается вместе с помощью шестигранных стоек и винтов m2,5, что означает, что вы можете разбирать его столько раз, сколько захотите, не изнашивая печатные крепления и не ломая хрупкие зажимы.

Чтобы закрепить Pi 5, вам понадобятся следующие стойки/винты:

Шестигранные стойки m2,5 x 6 мм — 4 шт.
Шестигранные стойки m2,5 x 20 мм (папа-мама) — 4 шт.
Винты м2,5 х 6 мм — 8 шт.

Я рекомендую использовать еще одну подставку 4 x 6 мм вместо четырех винтов на основании, чтобы корпус поднимался выше для облегчения охлаждения, или, по крайней мере, добавить 4 нескользящие резиновые ножки, чтобы поднять корпус со стола.

К вашему сведению, файл rpi-case-base-single-layer.stl имеет небольшой зазор вокруг него, когда крышка находится на месте, это обеспечит немного больший поток воздуха в корпусе.

Рекоменду��мые настройки печати для всех файлов:

Высота слоя 0,2 мм

10-15% заполнения

3 стены

Никаких опор не требуется (на моем Ender 3V3SE они не нужны).

Печать однослойной основы и крышки (при высоте слоя 0,2 мм) на моем Ender 3V3SE при скорости 120 мм/с занимает около 2 часов.

Если есть возможность, загрузите свои распечатки...

11.15.2023

Я добавил stl для простой кнопки, так что теперь вы можете нажимать выключатель питания, не прибегая к помощи скрепки или отвертки, а также вертикальной подставки (для использования с файлами .stl rpi-case-base-single-layer и rpi-case-lid). Под корпусом имеется зазор в 1 мм для лучшей вентиляции.

11.16.2023

Я добавил еще один дизайн вертикальной подставки.

В любом случае, наслаждайтесь дизайном и распечатывайте :D

21.11.2023

Добавлено два новых файла:

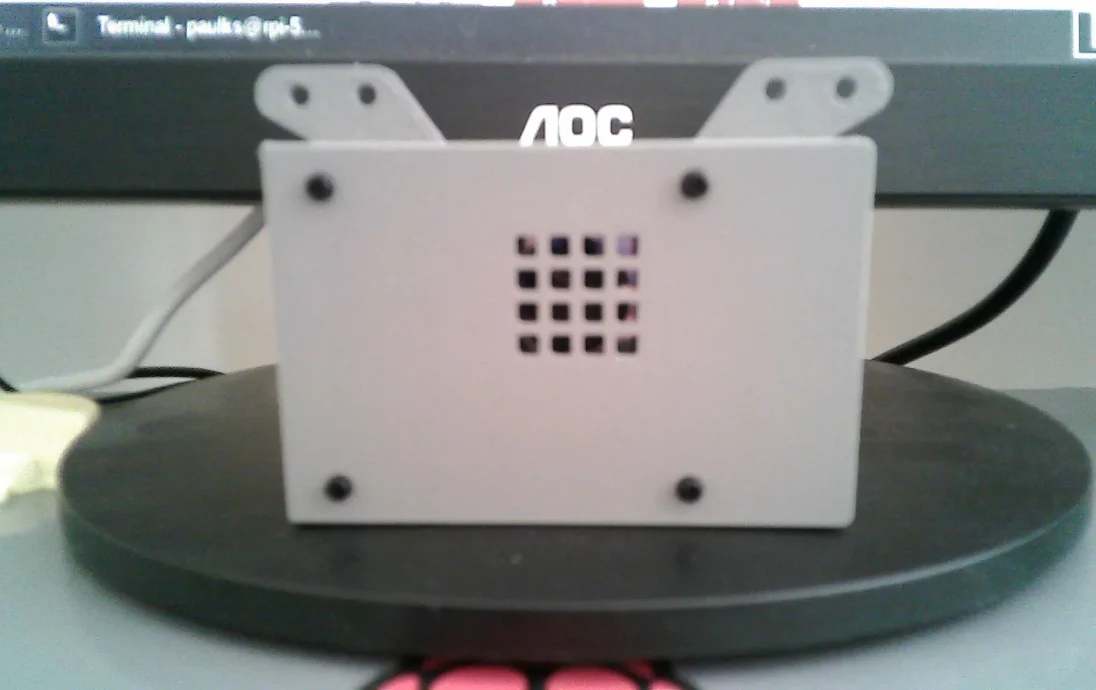

rpi-case-base-VESA-V2 — эта версия крепится к монитору через 4 точки (как традиционное крепление VESA), а не через 2 точки, как у моего другого крепления VESA — у нее также вентиляционные отверстия ориентированы по-другому, поэтому горячий воздух выходит в верхней части корпуса.

rpi-case-base-single-layer-V2 — эта версия имеет отверстия для охлаждения в верхней части основания, что до��жно обеспечить лучшее охлаждение при использовании в сочетании с моими вертикальными подставками.

01.07.2024

Добавлено четыре новых файла:

rpi-case-nvme-lid — эта версия позволяет вам установить базу Pimonori NVMe (https://shop.pimoroni.com/products/nvme-base?variant=41219587178579) — вам нужно будет использовать стойки m2,5 x 6 мм под базой NVMe и использовать прилагаемые m2,5 x 7 мм, чтобы установить Pi 5.

rpi-case-nvme-base — эта версия базы имеет улучшенные отверстия для охлаждения, идеально подходящие для базы NVMe.

rpi-case-base-feet — это ножки, предназначенные для использования с rpi-case-nvme-base, они приподнимают весь корпус примерно на 5 мм от стола (больше, если вы также используете наклеенные ножки), чтобы обеспечить лучшее охлаждение.

rpi-case-power-switch — это обновленный выключатель питания (более широкое основание, чем у моей исходной версии).

01.12.2024

Заменено крепление VESA на одно с дополнительными отверстиями для охлаждения — rpi-case-vesa-base-nvme-V3

01.19.2024

Добавлена новая пылезащитная крышка для корпуса при установке VESA — rpi-case-dust-cover.

Вам понадобится использовать стойки 4 x 6 мм «папа-мама», чтобы установить его на крышку корпуса (поменяйте местами четыре винта m2,5 и используйте их для крепления пылезащитной крышки).

02.02.2024

Добавлены две новые высокие версии крышки:

rpi-case-lid-nvme-tall-version и rpi-case-lid-nvme-tall-no-air-pipe-version

В этой версии добавляется еще 18 мм зазора. Вам нужно будет использовать проставки 4 x 18 мм m2,5 «папа-мама», чтобы прикрепить их к существующим 20-мм проставкам.

Есть две версии: одна с воздушной трубкой, которая должна способствовать охлаждению, а другая — нет. Эта версия должна позволять устанавливать действительно высокие HAT и при этом иметь хорошую вентиляцию.
