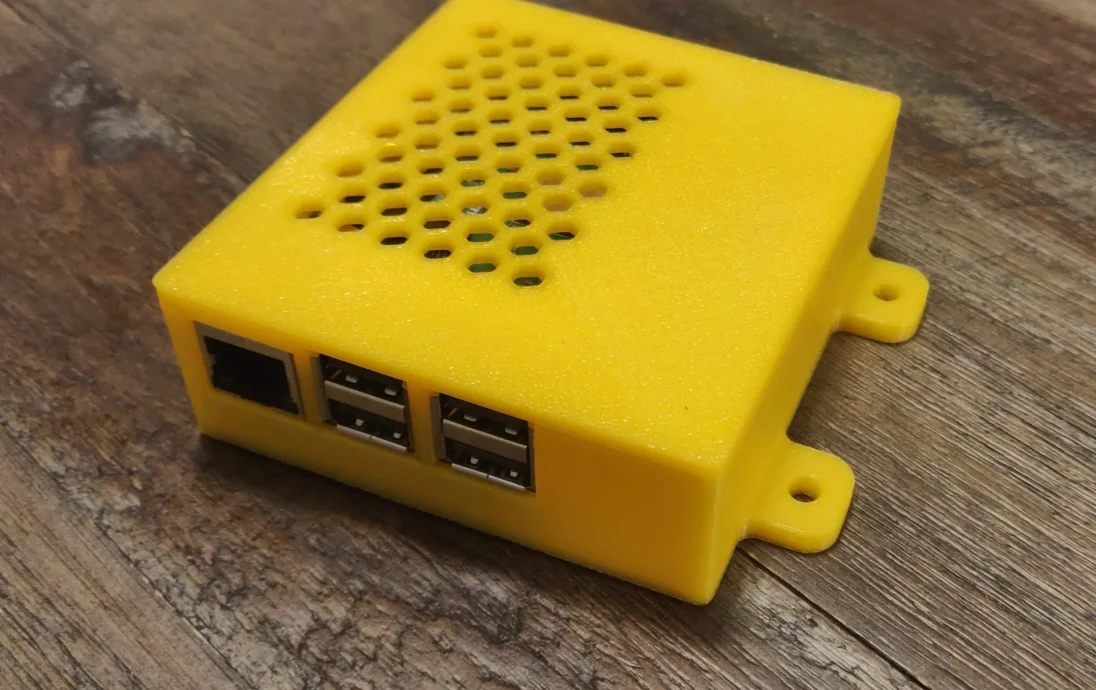

Чехол для настенного крепления Raspberry Pi 3

Настенный чехол для Raspberry Pi 3(B/B+). Мне нужно было что-то, что можно было бы установить в свои корпуса и припаять питание непосредственно к контактам GPIO.

Обновление: 09.05.22

В модели корпусов добавлена версия v2 для увеличения расстояния между слотом для карты MicroSD.

Части:
3 гайки M3
3 болта M3 8 мм (крышка)
4 болта M3 6 мм (корпус)
1 x 2,1 мм гнездо питания постоянного тока, 5 А, резьбовой разъем для крепления с внутренней резьбой (https://amzn.to/2FXTKHy) — дополнительно при выборе чехла.

Модели:

Корпус с опцией питания в задней части корпуса.
1 х 1-RPi3_Case_v2.stl
1 x 1-RPi3_Case_Lid_v1.stl

Корпус с возможностью питания в передней части корпуса.
1 x 2-RPi3_Case_PowerFront_v2.stl
1 x 2-RPi3_Case_PowerFront_Lid_v1.stl

Уменьшенная версия корпуса, без опции питания.
1 x 3-RPi3_Case_Small_v2.stl
1 x 3-RPi3_Case_Small_Lid_v1.stl

Распечатать инструкции

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 20

Нить: внутренний PLA оранжевый/желтый
Примечания:

Настройки печати:
Prusa Slic3r — универсальный PLA

Пост-печать
Вставьте RPi в корпус под углом, чтобы выровнять
Разъем питания постоянного тока и закрепите его в корпусе.

Используйте болты M3 6 мм, чтобы прикрепить RPi к корпусу.
Припаяйте провода разъема постоянного тока к правильным контактам GPIO для подачи питания.
Вставьте гайки M3 в крышку корпуса и нажмите до упора. (Необязательно: для закрепления добавьте каплю суперклея)
Установите крышку корпуса и вставьте 8-миллиметровые болты/винты.
