Кронштейн для монтажа в стойку Raspberry Pi 4 1U

Кронштейн для монтажа в стойку Raspberry Pi 4 1U от russross через https://www.thingiverse.com/thing:4125055

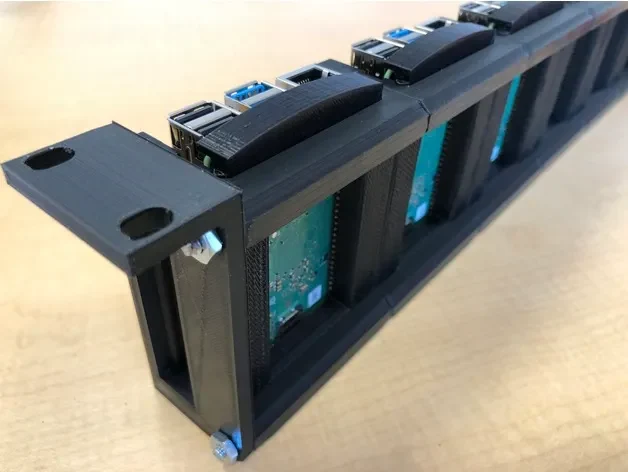

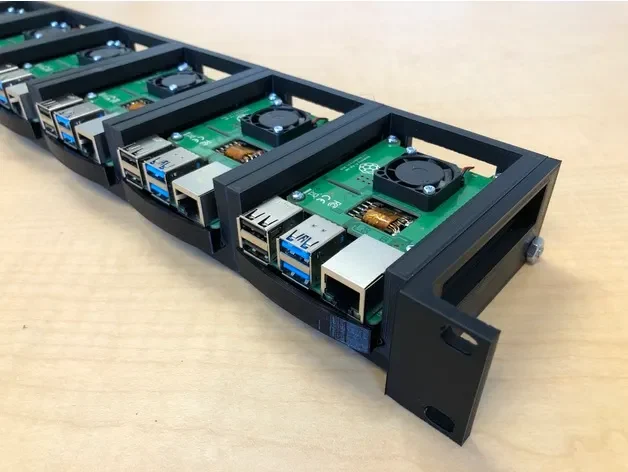

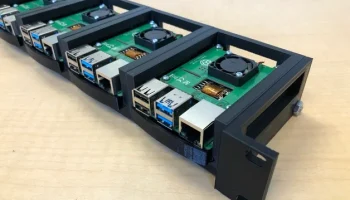

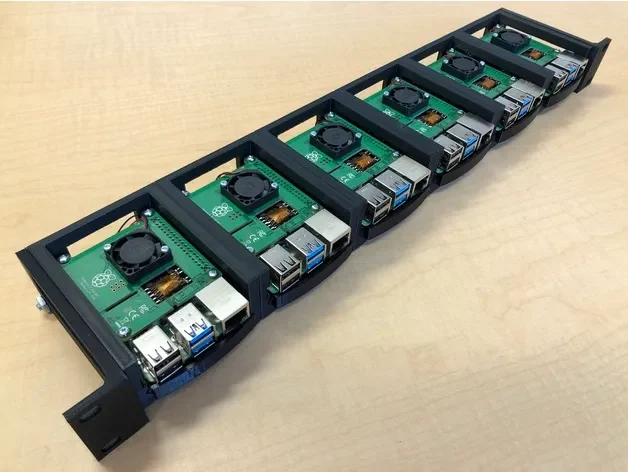

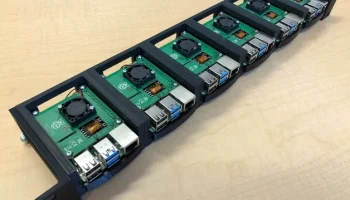

Кронштейн для установки Raspberry Pi 4 в стандартную 19-дюймовую серверную стойку. В него поместятся 6 устройств RPi 4 с использованием Power Over Ethernet (PoE) в пространстве высотой 1U, что представляет собой очень простое и аккуратное кластерное решение. Я использую официальную шляпу PoE, выпущенную Raspberry Pi Foundation, которая обычно продается за 20 долларов.

Это вариант кронштейна высотой 2U, над которым я работал ранее:

Кронштейн для монтажа в стойку Raspberry Pi 4 2U

и использует ту же конструкцию лотка, поэтому вы можете легко перемещать устройства между этими двумя креплениями. Эта конструкция вмещает 6 модулей в форм-факторе 1U, а другая — 12 (или 13) в пространстве высотой 2U. Эта конструкция 1U позволяет создавать поэтапно, но лично я предпочитаю конструкцию 2U и рекомендую ее вместо двух стоек 1U, если вам понадобитс�� в общей сложности более 6 единиц.

Вот все детали, которые вам понадобятся для полноценного кластера 6-Pi:

Чтобы распечатать:

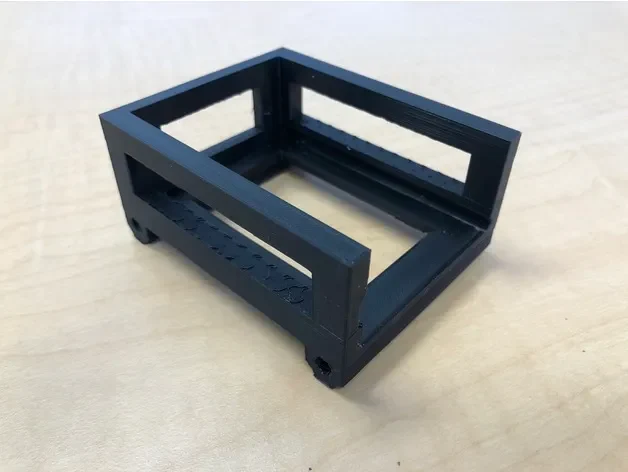

6 частей рамы

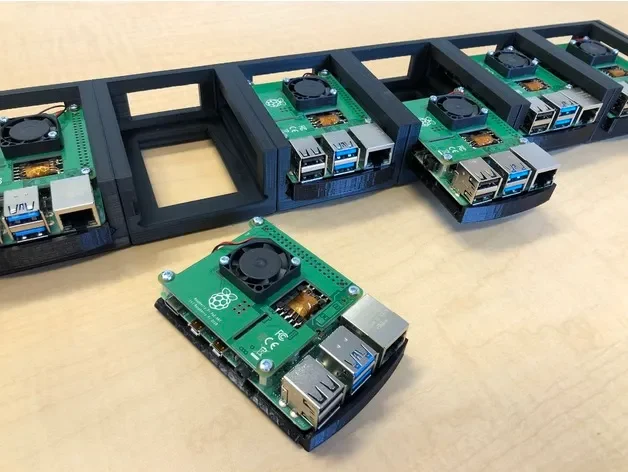

6 частей подноса

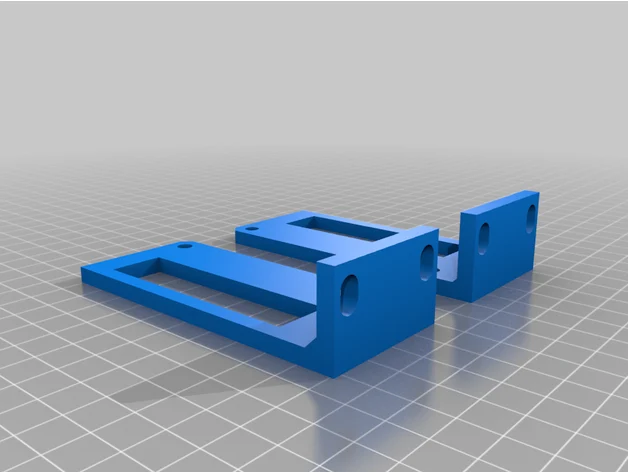

Пара деталей ушей (оба уха в одном файле)

Другое оборудование:

2 стержня с резьбой, обрезанные до 17 5/8 дюйма. Рекомендую купить стержень длиной 36 дюймов, которого хватит на две готовые детали. Отрежьте его ножовкой или инструментом Dremel с отрезным кругом. Я предлагаю размер №10 в США. Не уверен, какие метрические размеры обычно доступны, но M5 подойдет очень близко (вам нужно будет загрузить файлы OpenSCAD и отрегулировать размеры отверстий).
4 шестигранные гайки, подходящие к резьбовым стержням.
24 крепежных винта размером M2,5 x 12 (это по 4 на каждый Pi). Я получил упаковку из 100 штук примерно за 10 долларов на Amazon.

Оставшееся оборудование (прокладки и винты) поставляется в комплекте с PoE. У вас будет 4 дополнительных винта из каждого комплекта шляп PoE, которые вы замените винтами M2,5 x 12, указанными выше.

Наконец, коммутатор PoE и подходящий кабель Ethernet для каждого Pi.

Исходные файлы OpenSCAD включены для упрощения настройки. Наиболее распространенные вещи, которые вы можете настроить с помощью файлов OpenSCAD:

Изменение размера резьбовых стержней, скрепляющих все это вместе, или изменение размера болтов, используемых для крепления к стандартной 19-дюймовой стойке.

Регулировка посадки лотка в месте его вставки в раму. Посадка может немного отличаться от принтера к принтеру и в зависимости от используемого материала (я использую PLA).

Регулировка отступа, то есть насколько далеко рама отодвигается назад в стойку (или, что то же самое, насколько далеко выступают уши перед остальной частью рамы). Выступ обеспечивает пространство, позволяющее гайкам на концах опорных стержней не задевать закладные гайки на стойке.
