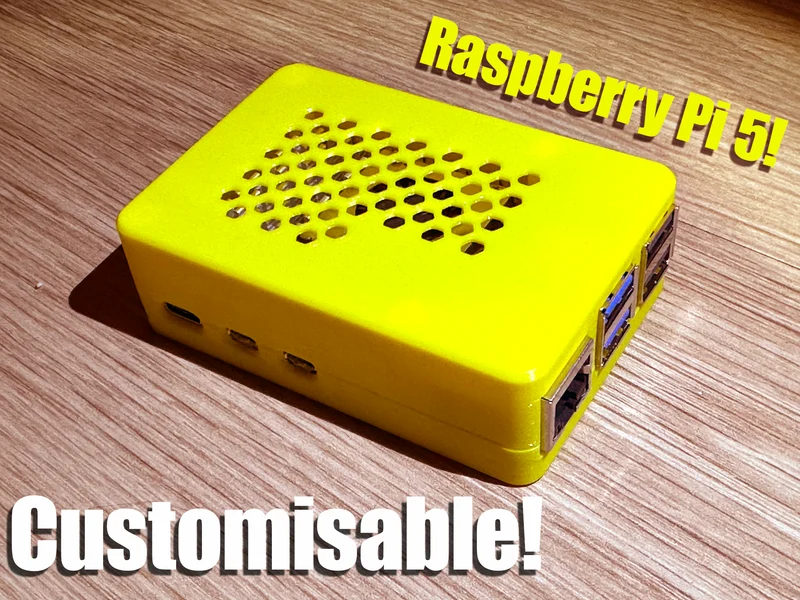

Чехол для Raspberry Pi 5 (настраиваемый)

Это запрессованный корпус Pi 5 с настраиваемыми вариантами вентиляционных отверстий и портов, который также поддерживает дополнительный активный охладитель.

V1.1 имеет более терпимые зазоры, меньше ребер давления и небольшой конус к более длинным пальцам.

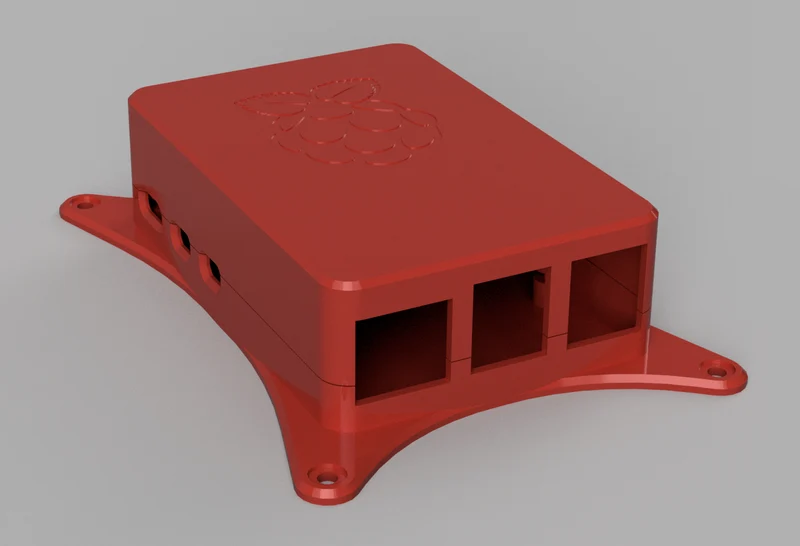

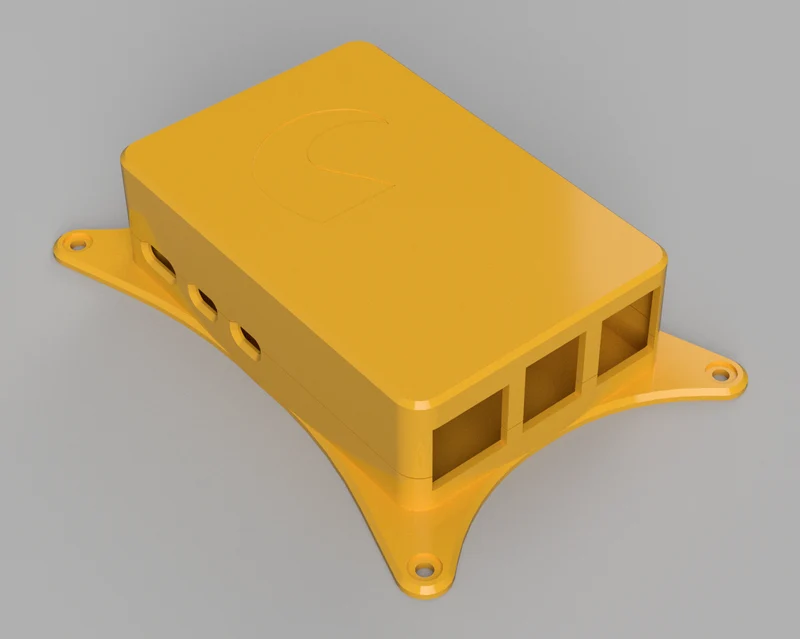

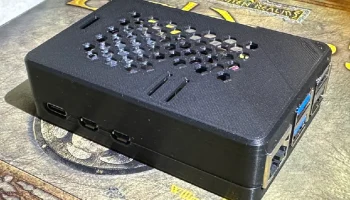

Версия 1.2 не имеет особых изменений по сравнению с версией 1.1, кроме добавления тисненых логотипов Octoprint и Raspberry Pi.

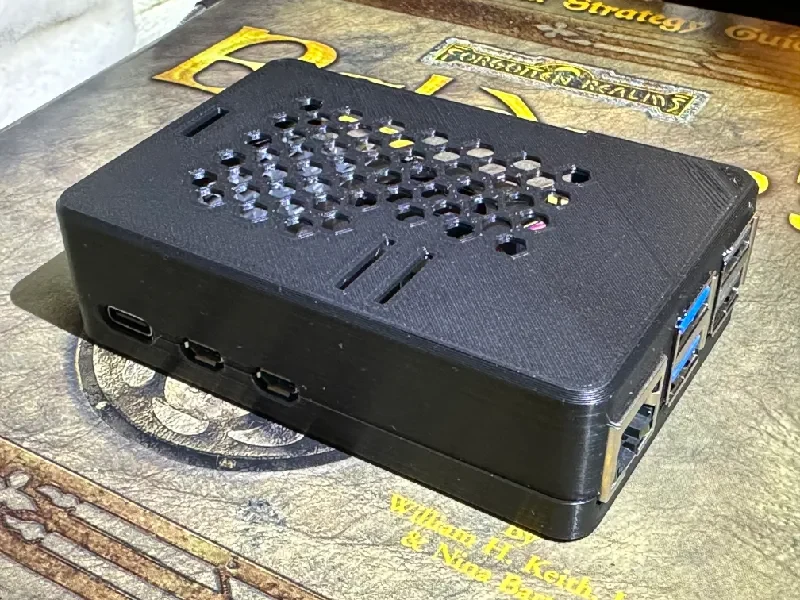

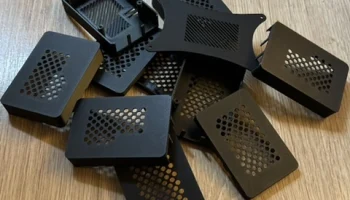

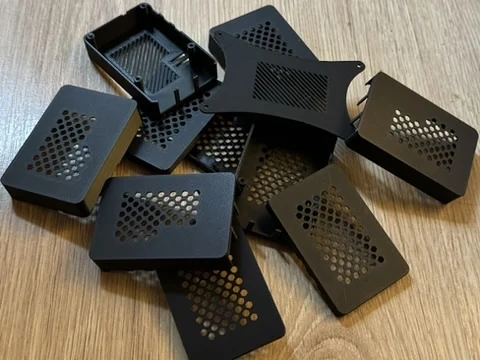

Протестировано на реальных объектах, и если вам интересно, сколько прототипов? Это множество...

Пользовательская конфигурация

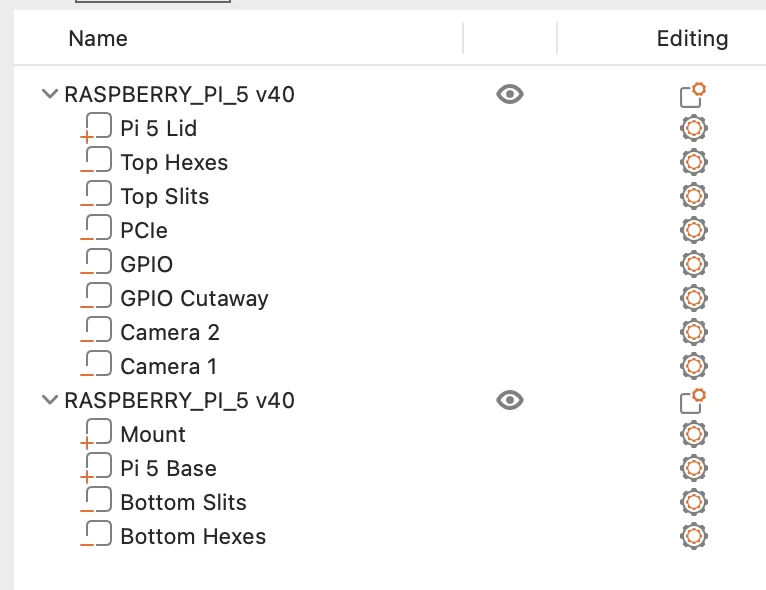

Загрузите файл 3mf в свой любимый слайсер, и вы увидите, что все комбинации существуют одновременно. Очевидно, это не то, что вам нужно, поэтому удалите ненужные элементы как верхней, так и нижней части!

Крышка Pi 5 и основание Pi 5 — это минимальные детали для печати, не снимайте их.

Удалите любую из следующих частей, если вам не нужны эти функции:

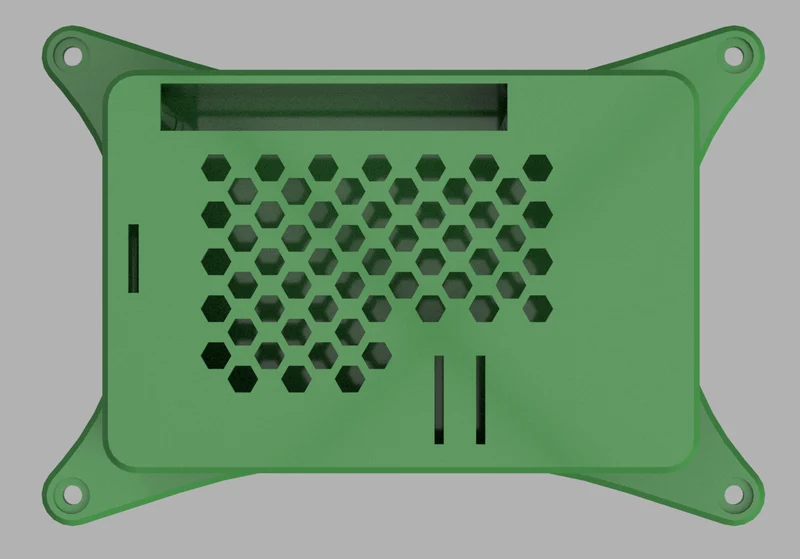

Верхние/нижние шестигранники или прорези — выбирайте, что вам больше нравится, но не используйте оба на крышке или оба внизу одновременно.
Крепление имеет отверстия для винтов или болтов M3 на случай, если вы захотите прикрепить или прикрутить Pi 5 к чему-нибудь.
Камера 1 и Камера 2 — это разъемы для двух ленточных кабелей камеры.
PCIe — это слот для ленточного кабеля PCIe (увы, у меня его нет, поэтому это единственное, что не проверялось)
GPIO предназначен для ленточного кабеля, который выходит через верхнюю часть корпуса. Вы можете объединить его с GPIO Cutaway, если хотите, чтобы боковая часть корпуса также отсутствовала.

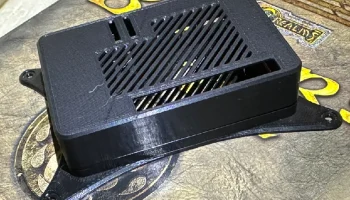

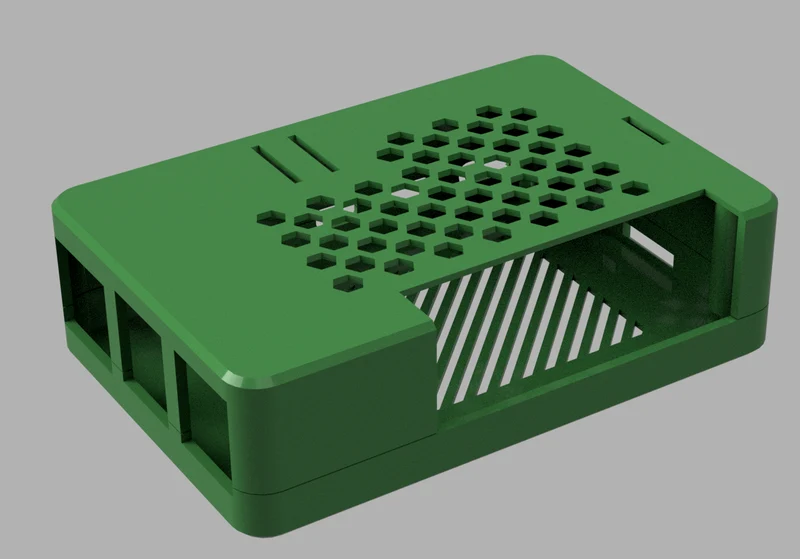

В приведенном ниже примере показано основание Pi 5, нижние шестигранники и крепление, рядом с крышкой Pi 5, верхними прорезями, камерой 1, камерой 2, PCIe и верхними прорезями.

Настройк�� печати

Лучше всего работает с соплом 0,4 мм, настройки по умолчанию подойдут. Я создал прототип с соплом большего размера, но запрессовка не сработала должным образом, но я был очень доволен меньшим размером.

Не требует опор.
