Разъем питания сервера для CAR-HIFI

Разъем питания сервера

Почему использовать:

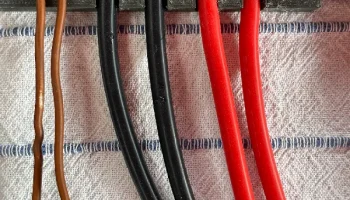

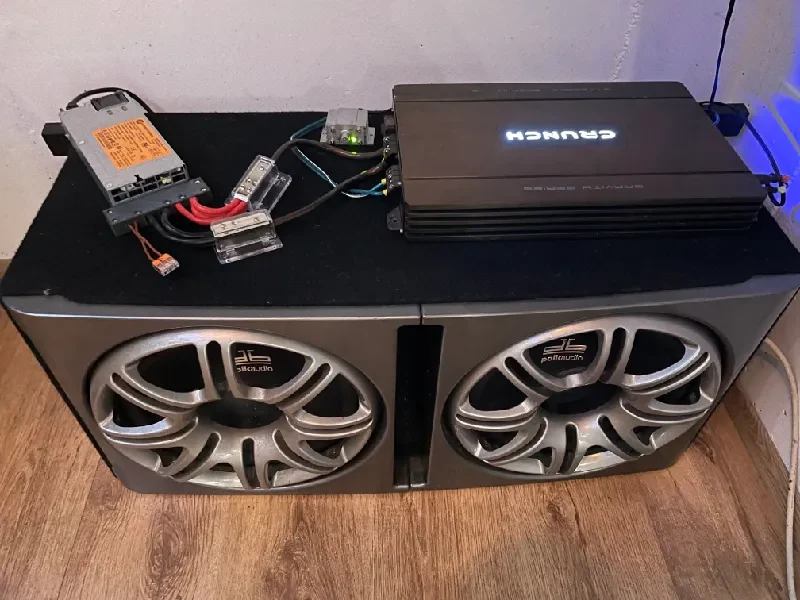

Иногда у вас дома или в квартире валяются старый динамик и неиспользованный автомобильный усилитель Hi-Fi. Вы можете использовать эти детали для домашнего усилителя с динамиками и воспроизводить музыку с таких источников, как мобильный телефон. Проблема в том, что этому усилителю нужен источник питания на 12 В. Вы можете использовать любой блок питания для ПК, но блок питания для сервера имеет большую мощность и его дешевле купить (поищите на ebay). Сложность серверного блока питания заключается в том, что он имеет специальный разъем для горячей замены. Вы можете подключить кабели напрямую к нужному месту или использовать разъем собственной разработки, такой как эта модель.

Этот разъем можно использовать для подключения кабелей к выходу +12 В и заземлению источника питания сервера. Вам понадобятся следующие дополнительные детали:

8 коротких кабелей сечением 10 мм2. (https://www.amazon.de/MMOBIEL-Batterie-Elektrokabel-Silikonkabel-1-650-verzinnten-Batterieklemmenkabel/dp/B09CH28K4J?th=1)

2 коротких кабеля сечением 1,5 мм2 для подачи питания (светло-коричневые кабели)

Дополнительные 2 коротких кабеля сечением 25 мм2 для питания любого автомобильного усилителя Hi-Fi. (толстые темно-коричневые провода на картинках ниже)

2 блока распределения питания (https://www.amazon.de/dp/B07G99GWVK?psc=1&ref=ppx_yo2ov_dt_b_product_details)

1 зажим WAGO (https://www.amazon.de/gp/product/B00JB3U9CG/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&th=1)

По желанию вы можете заменить зажим WAGO переключателем.

7 болтов с головкой цилиндра M3x12 мм.

7 гаек M3

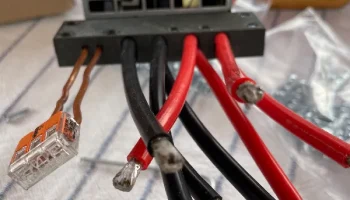

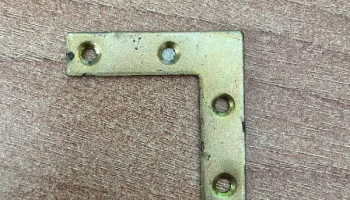

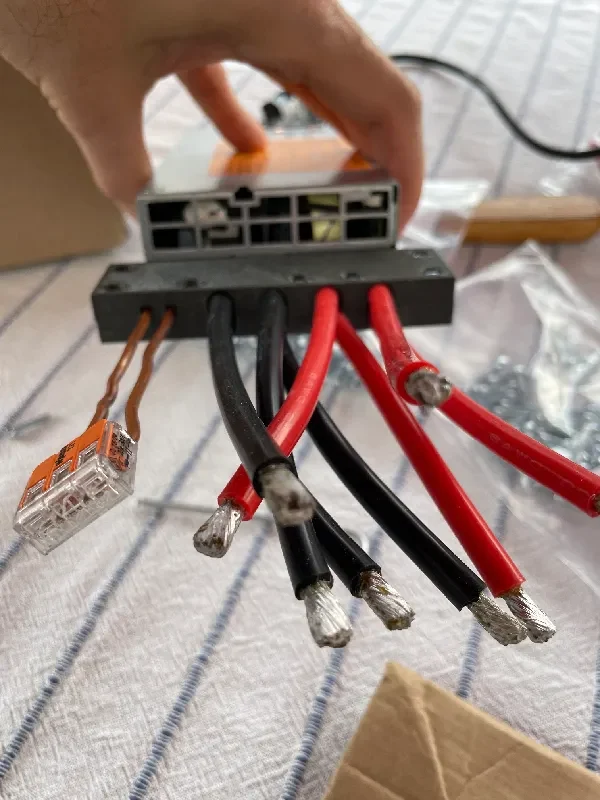

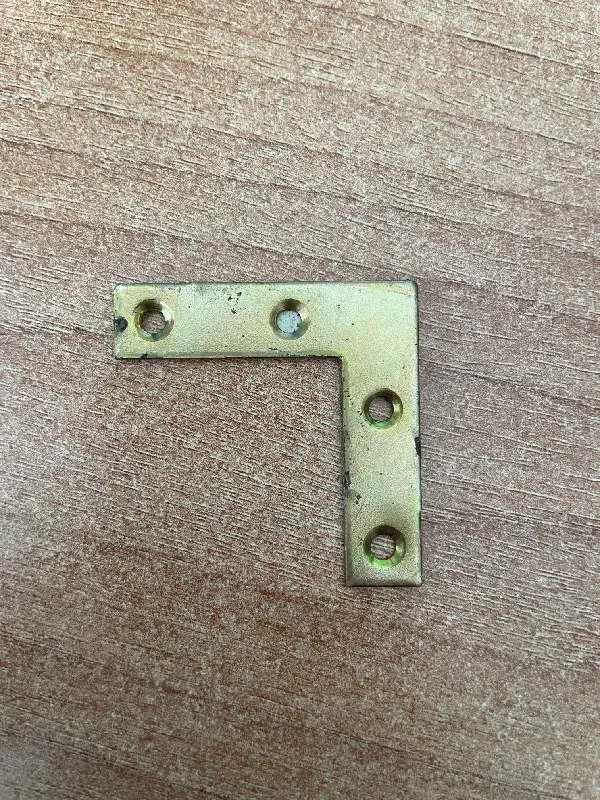

4 лез��ия разъема. Это должны быть плоские металлические детали размером 30х10 мм и толщиной 1,3-1,5 мм. Я взял уголок 40х40 и разрезал его на кусочки. (см. фотографии ниже)

Паяльная станция и паяльная проволока

Резистор, показанный на картинках, вам не нужен. Я удалил его позже.

Как построить:

1.) Распечатайте детали (используйте PETG и органические подложки).

2.) Разрезать металлические пластины (только при необходимости)

3.) Вставьте металлические пластины в одну печатную деталь и отметьте место пайки.

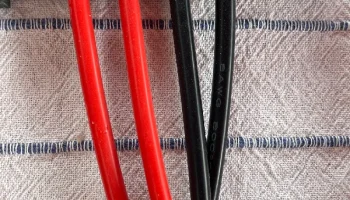

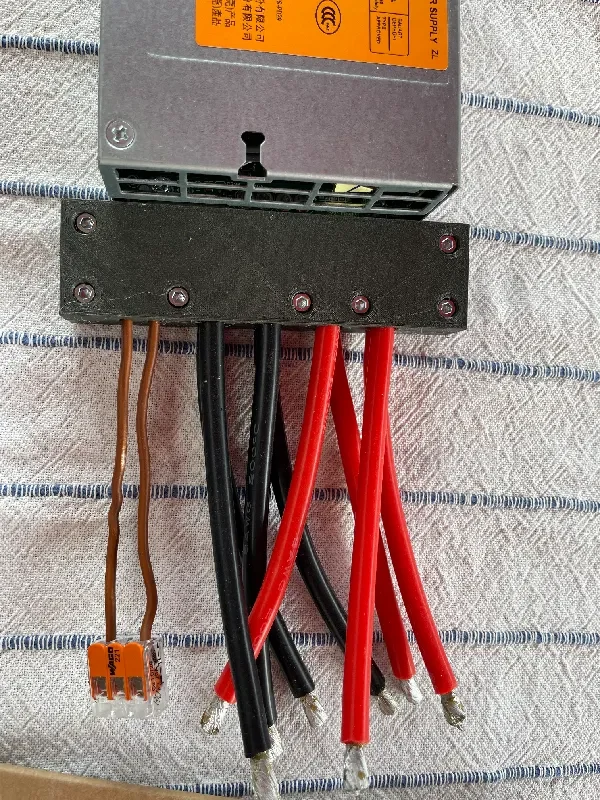

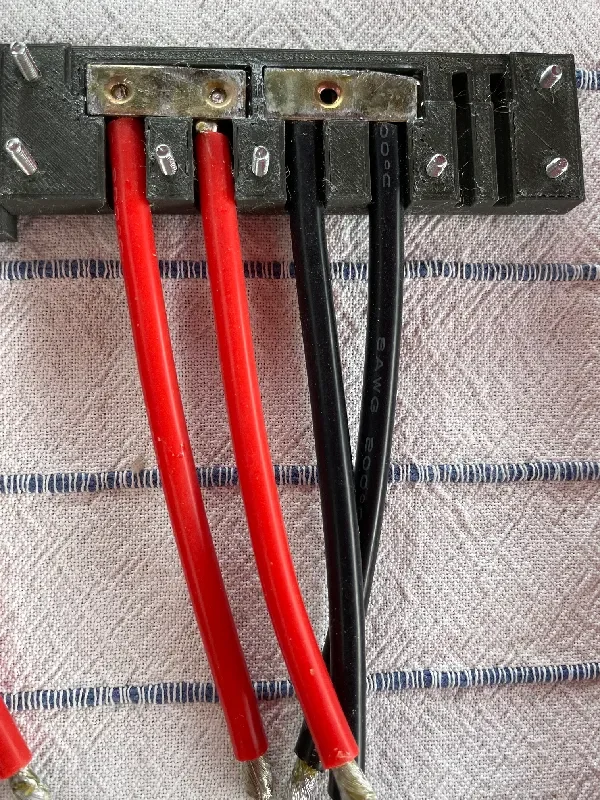

4.) Припаяйте все кабели сечением 10 мм2 к металлическим деталям. Убедитесь, что у вас есть 2 пластины с 2 черными кабелями каждая и 2 пластины с 2 красными кабелями каждая.

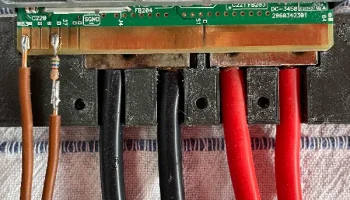

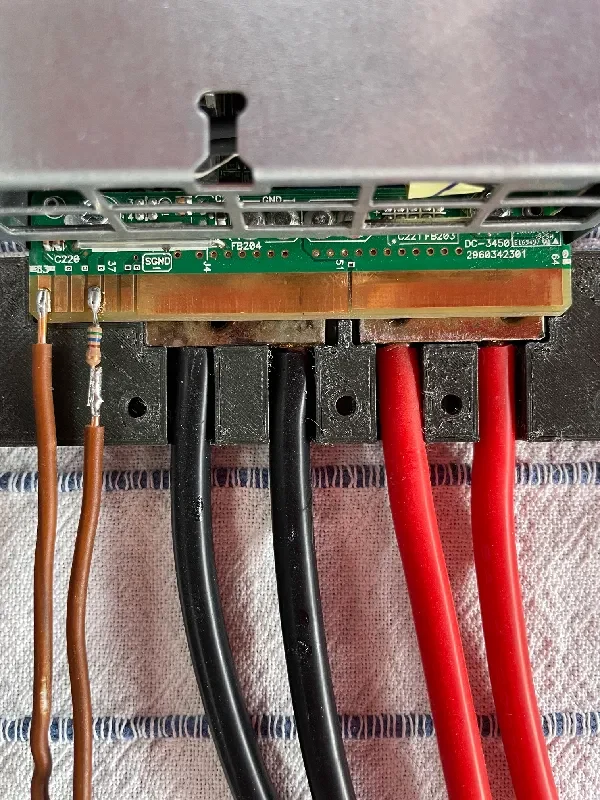

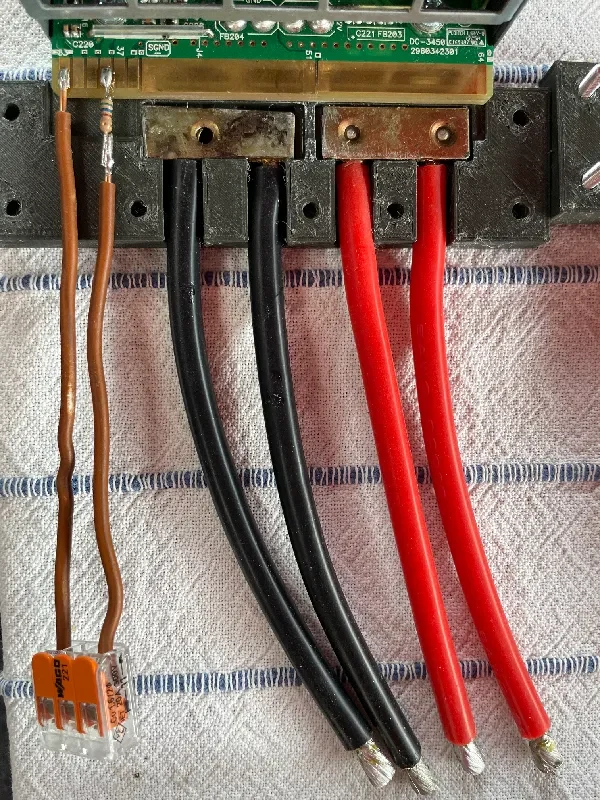

5.) Припаяйте один кабель сечением 1,5 мм2 к контакту 33 (первый сверху), а другой к более короткому контакту 36 (четвертый сверху). Резистор, показанный на рисунке, не нужен. Я удалил его позже.

6.) Вставьте гайки в нижнюю печатную часть.

7.) Вставьте две пластины с кабелями в нижнюю печатную часть. Слева используйте пластину с черными (-) кабелями, а справа пластину с красными (+) кабелями.

8.) Поместите верхнюю часть на нижнюю и убедитесь, что каждый провод находится на своем месте.

9.) Прикрутите все винтами.

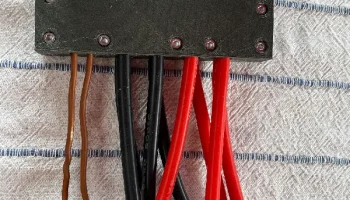

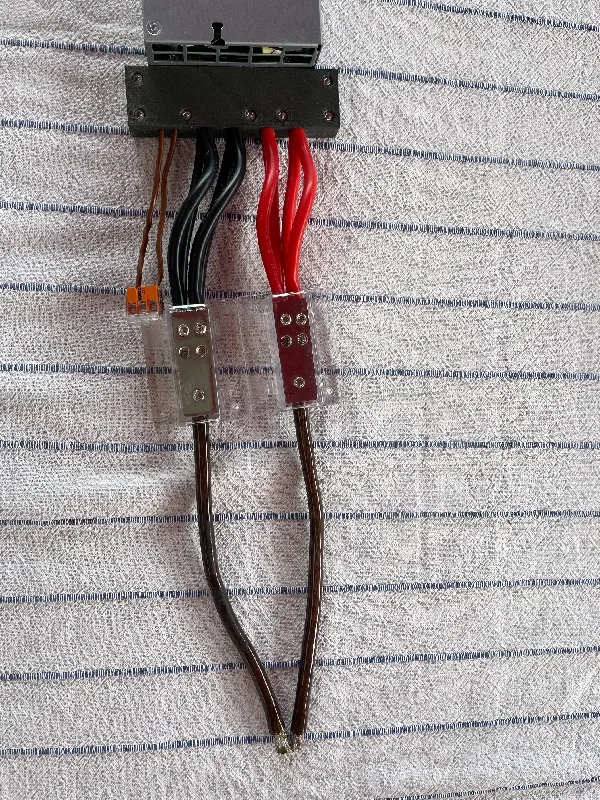

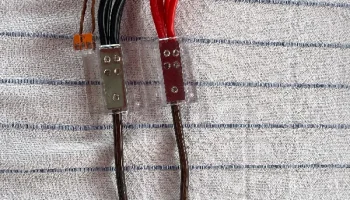

10. Подсоедините 4 красных провода к одному блоку распределения питания и 4 черных провода к другому.
