Модификации мобильной боевой станции Qube 540 (или рабоче...

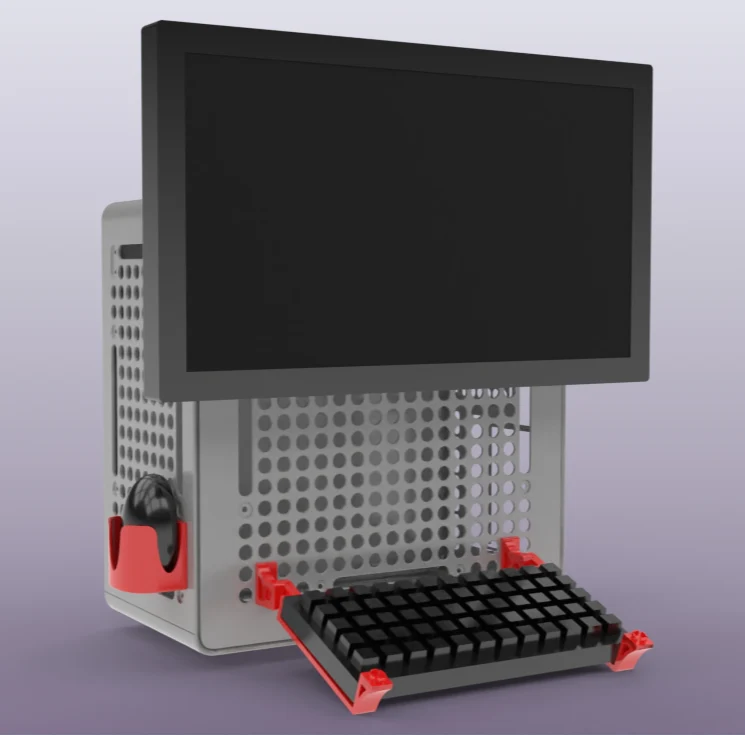

Превратите свой компьютер Coolermaster Qube в портативную боевую станцию! (Или рабочая станция) Не забудьте ничего, что вам понадобится для следующей вечеринки в локальной сети, подключив все непосредственно к компьютеру. В эту коллекцию моделей входят два различных варианта крепления Vesa, три кронштейна разного размера для складного крепления клавиатуры, держатель мыши и крепления для сетевых фильтров/удлинителей. Более подробную информацию о каждой из моделей вы найдете ниже!

------------------------------------------------------------------------------------------------------------------

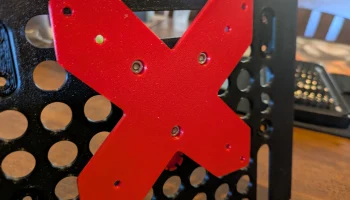

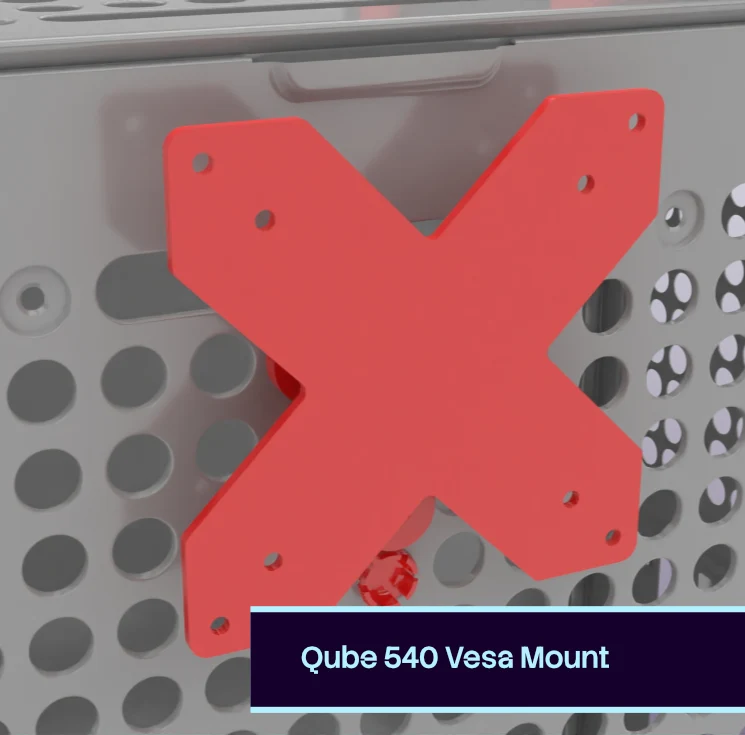

Крепления Веса

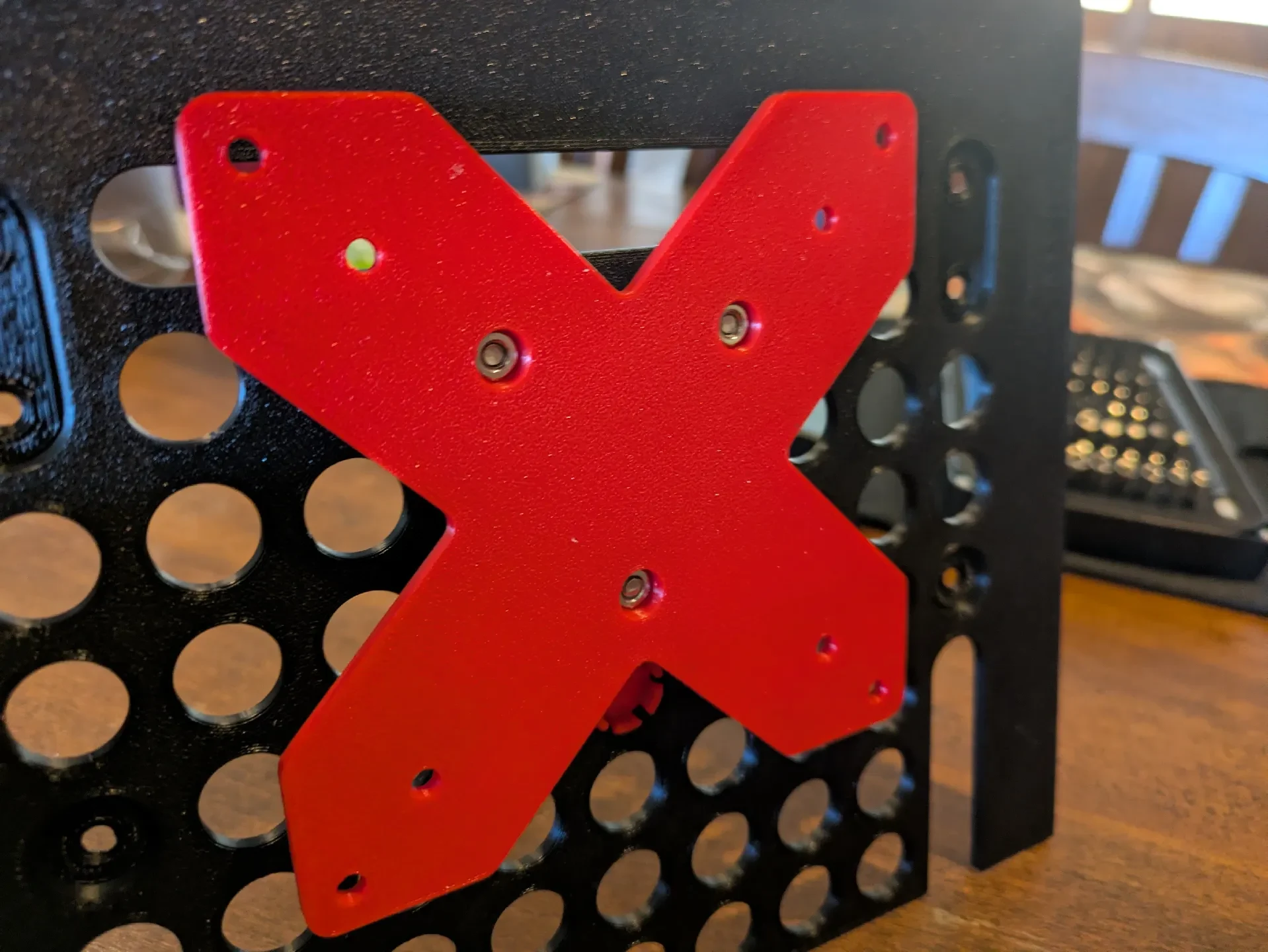

Подробную информацию о сборке и монтаже вариантов крепления Vesa см. в прилагаемом PDF-файле сборки (AssemblyDirectionsQubeVesaMount). Существует два различных варианта крепления монитора к корпусу Qube: крепление заподлицо, при котором крепление Vesa располагается как можно ближе к корпусу, и поворотное крепление, позволяющее регулировать угол крепления.

В этих конструкциях крепления Vesa используется моя конструкция крепежного кронштейна с болтом Coolermaster Qube M4. Оригинальные кронштейны, предоставленные Coolermaster, были рассчитаны на 2 кг, но если добавить к монтажным кронштейнам болт M4 и распределить вес монитора по трем различным точкам крепления, эта система сможет удерживать большинство легких мониторов.

Чтобы просмотреть только крепления Vesa, нажмите здесь.

Необходимые детали

Для обоих вариантов вам понадобится:

3 напечатанные детали M4ScrewMount_Back_V1
3 винта M4x12
3 гайки М4

Для конструкции FlushMount вам также понадобится:

Распечатанный Vesa_FlushMount_M4ScrewMount

Для конструкции PivotMount вам также понадобится:

Распечатанная деталь Vesa_PivotMount_Bracket_M4ScrewMount
Распечатанная деталь Vesa_PivotMount_M4ScrewMount
Винт М4х30.
Дополнительная гайка М4.

Для большей прочности рекомендуется печатать крепление Vesa из PETG или ABS.

------------------------------------------------------------------------------------------------------------------

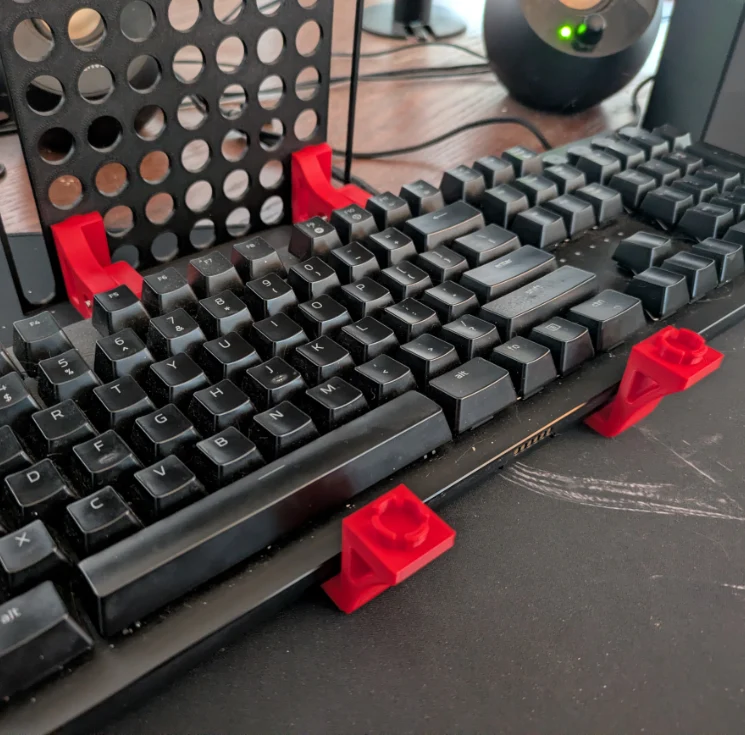

Складное крепление для клавиатуры

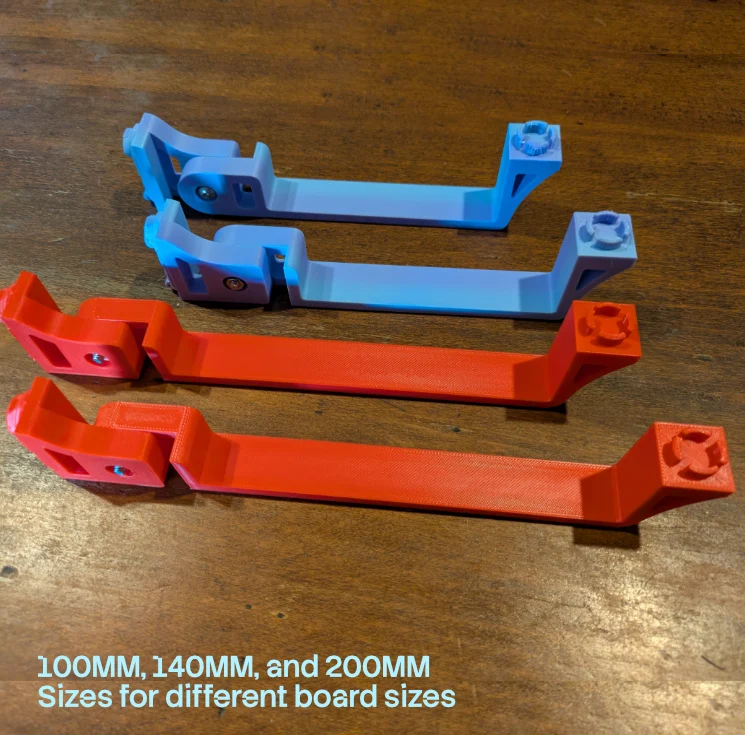

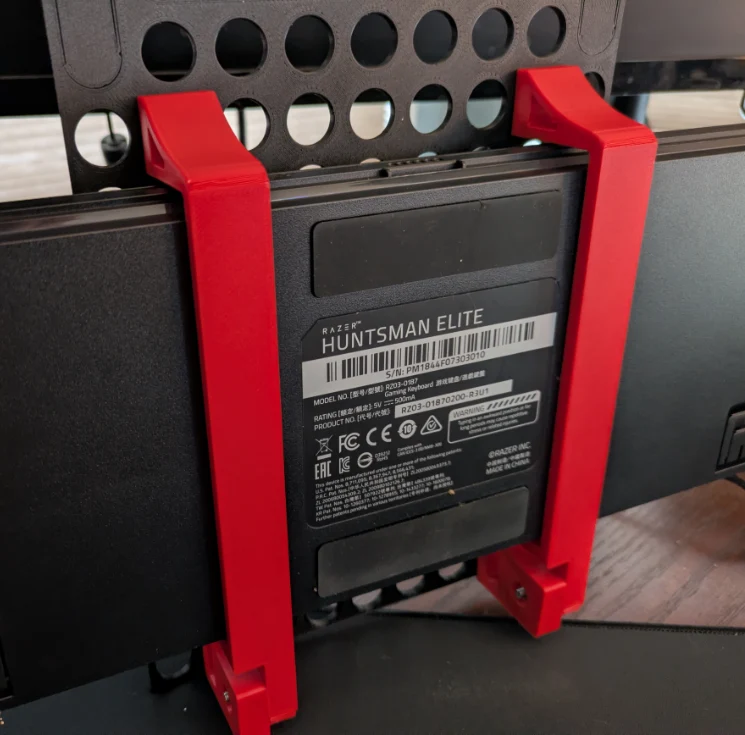

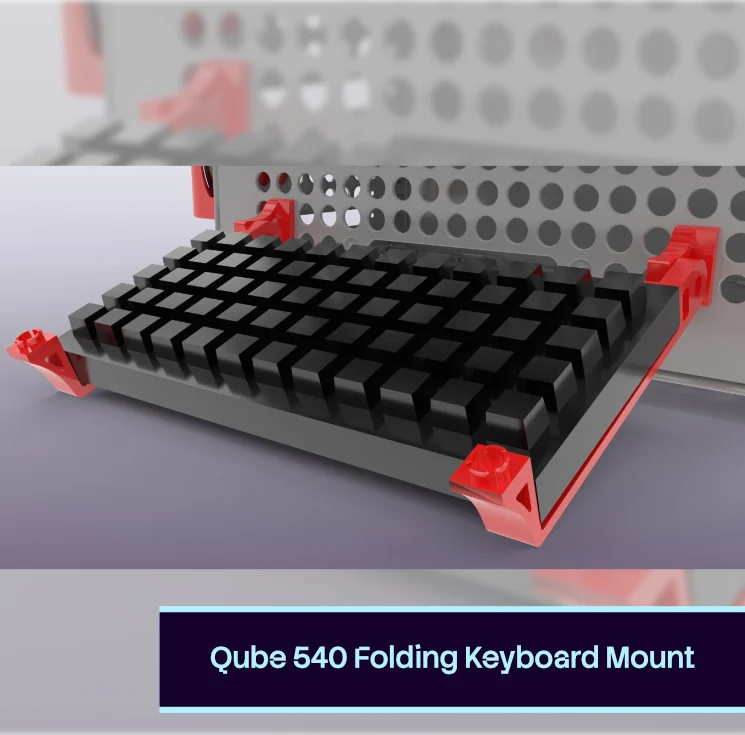

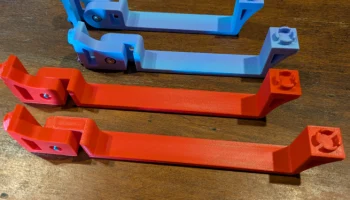

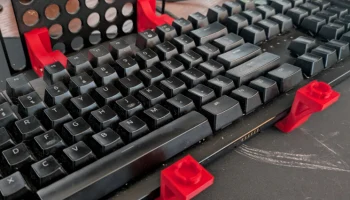

Подробные сведения о сборке и монтаже вариантов крепления складной клавиатуры см. в прилагаемом PDF-файле сборки (AssemblyDirectionsQubeKeyboardMount). В комплект поставки входят складное крепление для клавиатуры трех разных размеров: 100 мм, 140 мм и 200 мм для размещения клавиатур разных размеров. Вам понадобятся 2 комплектных кронштейна для крепления доски. Затем их можно сложить, чтобы держать клавиатуру, когда она не используется, например, при транспортировке на следующую вечеринку по локальной сети!

Необходимые детали

Для всех размеров рук вам понадобится:

2 распечатанные детали FoldingKeyboardTray_Mount
2 винта M4x16
2 гайки М4

В зависимости от размера вашей клавиатуры вам понадобятся два складных кронштейна:

2 распечатанные детали FoldingKeyboardTray_100 мм

ИЛИ

2 распечатанные детали FoldingKeyboardTray_140 мм

ИЛИ

2 напечатанные детали FoldingKeyboardTray_200 мм

------------------------------------------------------------------------------------------------------------------

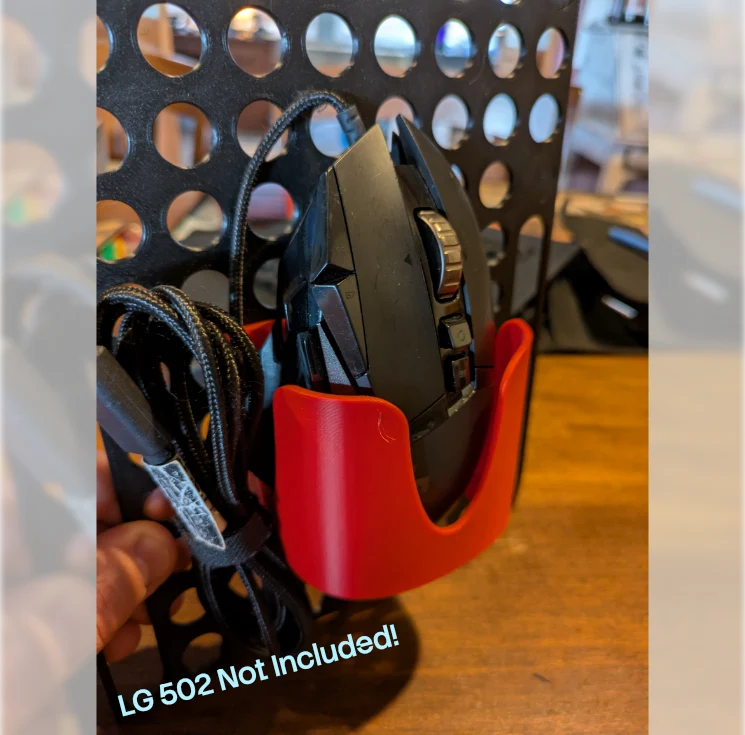

Держатель мыши

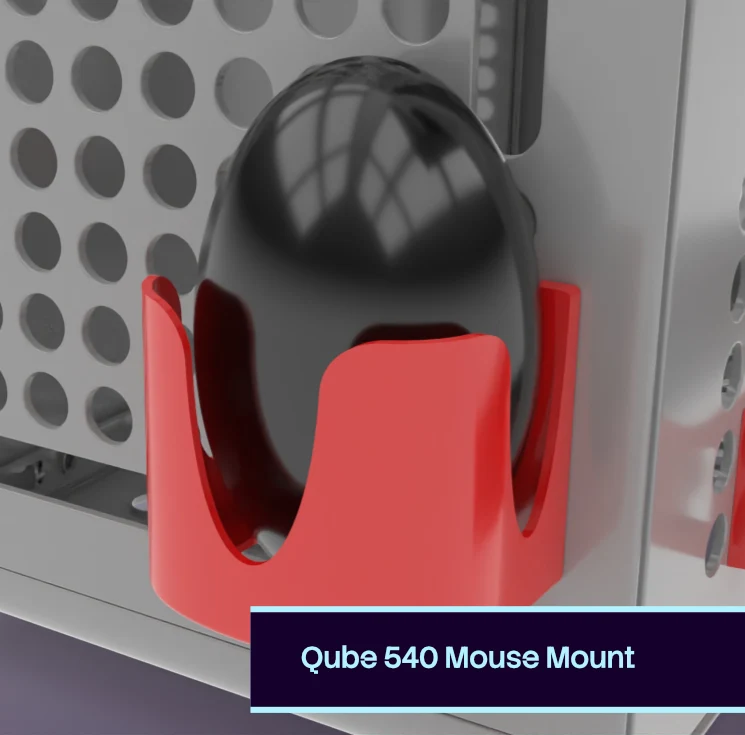

Держатель для мыши похож на подстаканник, но только для вашей мышки! Для этой модели вам потребуется распечатать деталь 3D-printing-base-hook-mount-v1 со страницы STEP модели корпуса Qube 540 Full PC и базовых файлов 3D-печати (хотя она также включена в файлы ниже). Затем просто приклейте крючок для крепления к задней части держателя мыши (есть вставка для крепления крючка).

Необходимые детали
Распечатанная деталь MouseHolder
Деталь 3D-printing-base-hook-mount-v1 из STEP-модели корпуса Qube 540 Full PC и базовых файлов 3D-печати
Клей

------------------------------------------------------------------------------------------------------------------

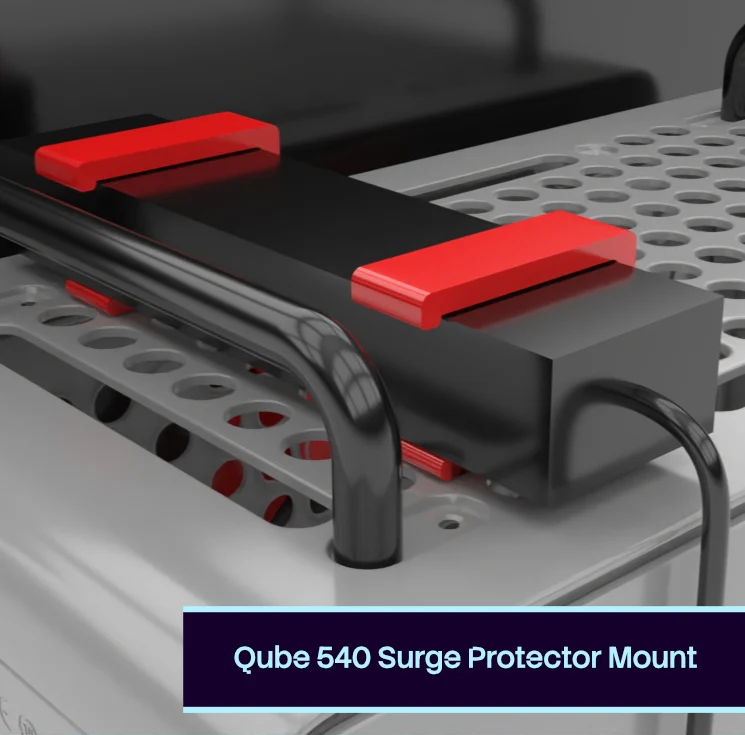

Крепления для удлинителя/сетевого фильтра

Что самое худшее на LAN-вечеринке? Если бы вы сказали, что вас топчут друзья, вы правы, но я бы также согласился с прокладкой кабеля. Так почему бы не установить сетевой фильтр на корпус, чтобы подключать только одно устройство вместо нескольких?

Вы можете использовать этот базовый монтажный кронштейн для крепления сетевого фильтра США сзади, сверху или сбоку корпуса Mobile 540 для питания всех аксессуаров, которые вы сейчас устанавливаете на корпус.

Необходимые детали
2x п
