Блейд-сервер Ereying (НЗП)

Это незавершенный проект, и он будет действовать до тех пор, пока я не буду удовлетворен полным дизайном, так что имейте это в виду. Возможно, со временем я напишу руководство по сборке и подключению, но это будет после того, как проект будет признан завершенным.

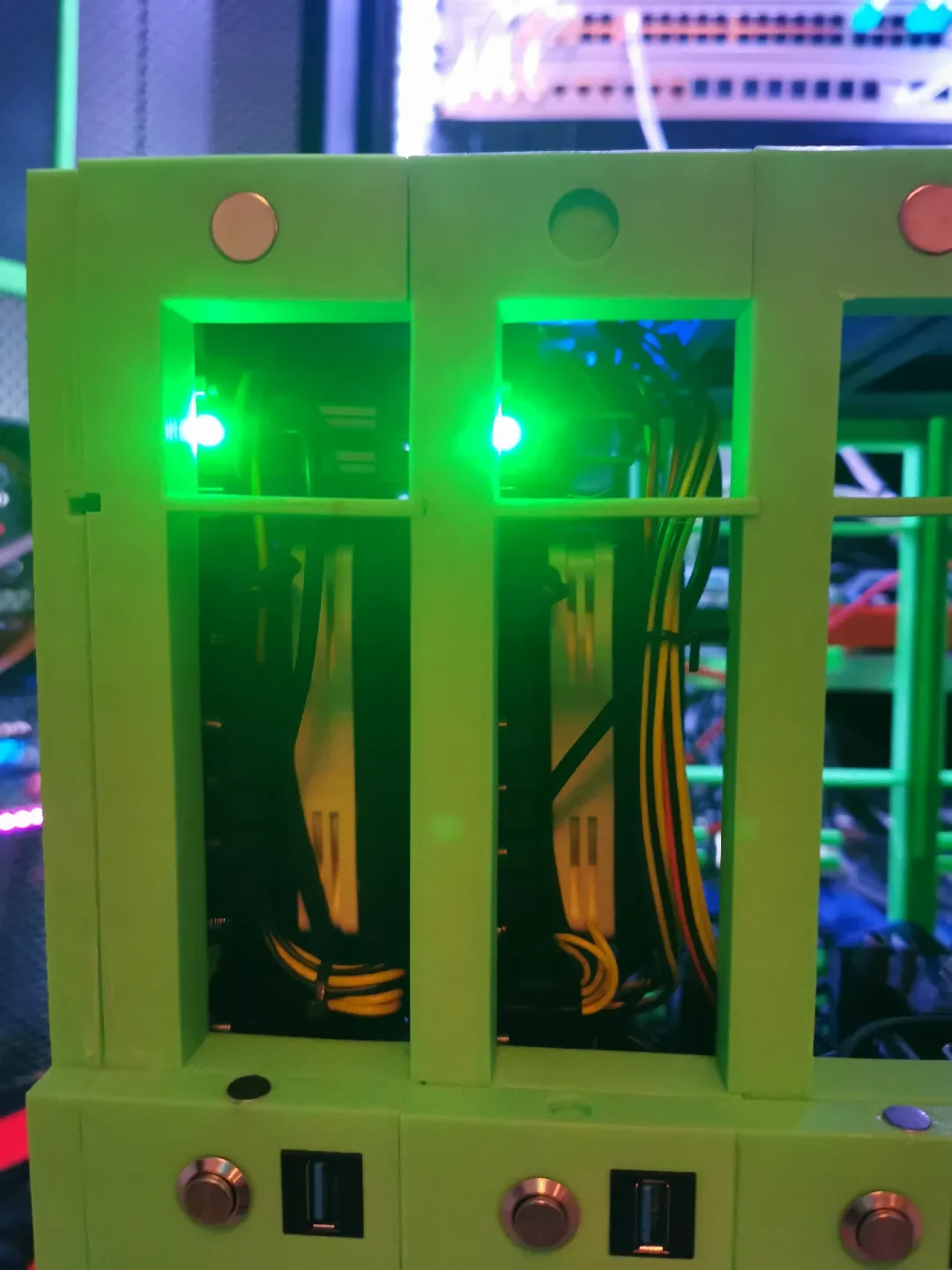

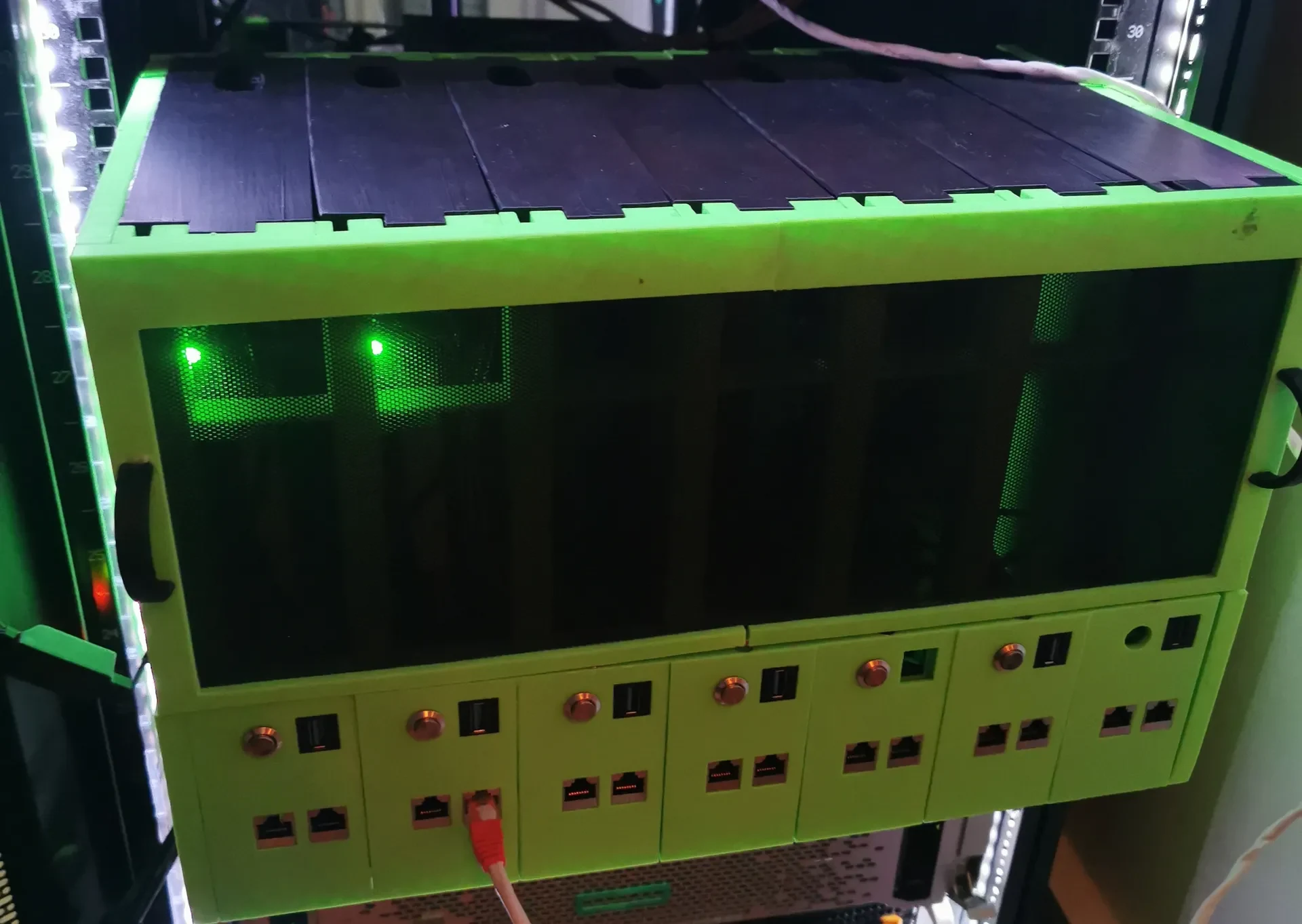

Однажды я решил спроектировать свой собственный блейд-сервер, используя материнскую плату с процессором Ereying.

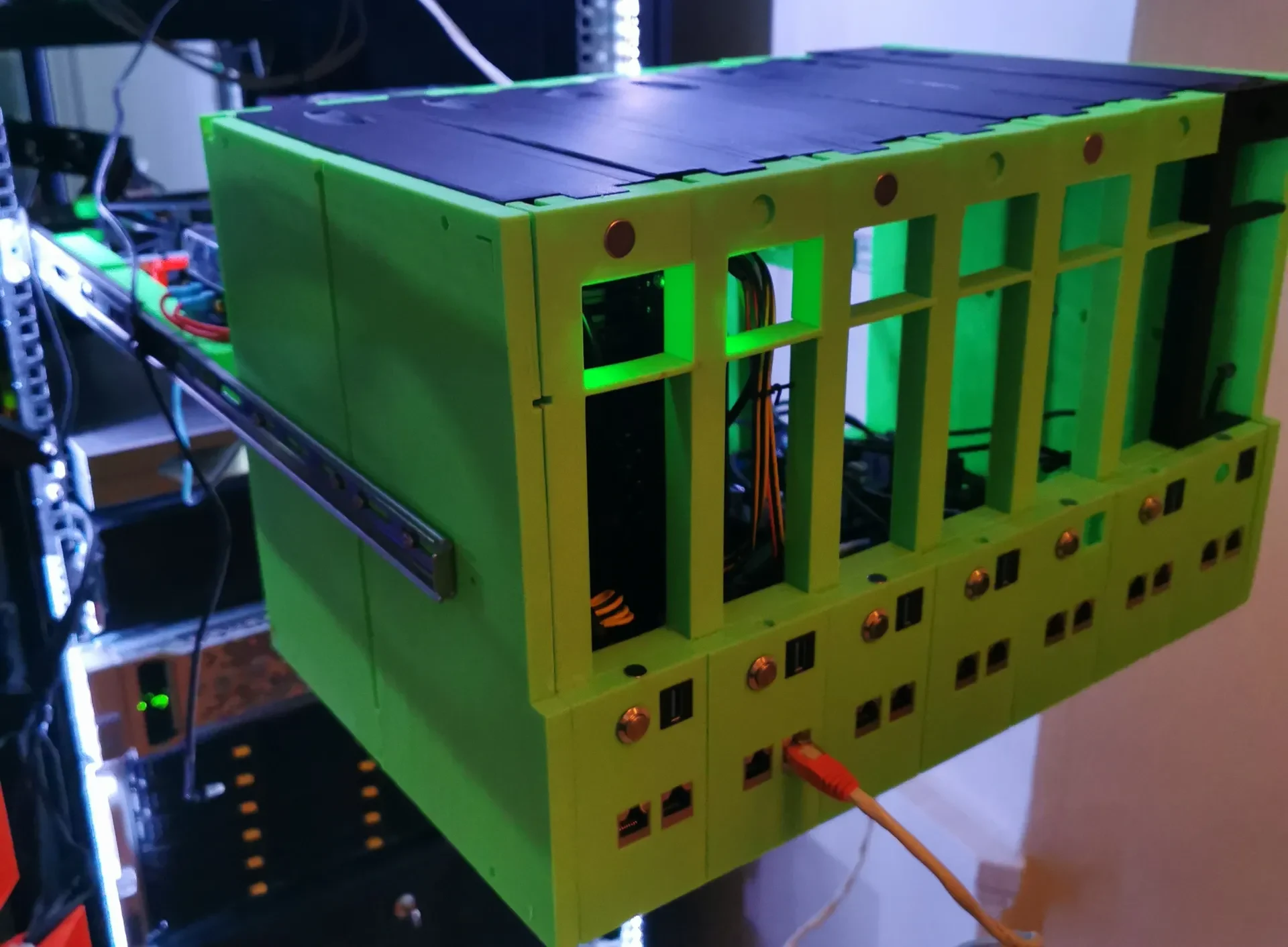

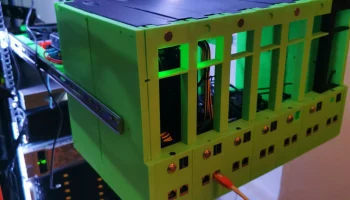

Я добавил в «EdgePiece» множество отверстий для крепления к направляющим стойки, расположенным так, чтобы оно помещалось в 6U.

Все было напечатано на рабочей пластине размером 220x220x250. Таким образом, любой принтер может распечатать это, если обрезать по размеру.
Некоторые детали разрезаны на несколько частей, особенно «SecureCables», чтобы обеспечить плотное прилегание всех кабелей. Для этого я просто использовал в слайсере обычные дюбели, чтобы можно было выровнять детали после сборки.

Немного информации.
Стойочные единицы: 6U
Примечания к файлам указаны для каждого узла, или, если он является частью корпуса, он будет иметь тег E. Тогда это и есть вся необходимая сумма.
Предназначен для использования обычных блоков питания ATX. (На данный момент в этой конструкции используется только один, потребуются некоторые дополнительные электрические компоненты и знания, если вы хотите подключить несколько блоков питани�� ATX и распределить нагрузку, я не буду вдаваться в подробности здесь.)

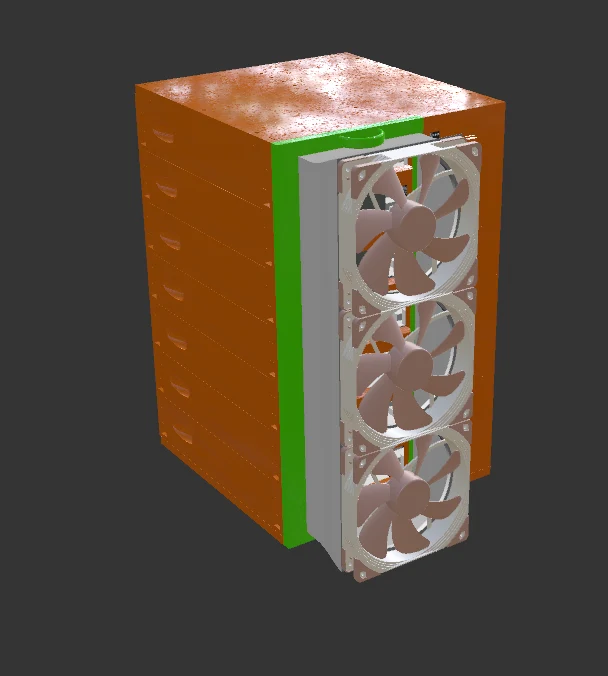

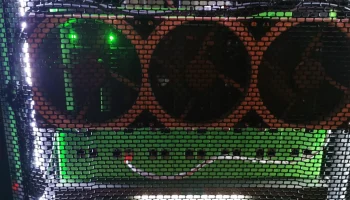

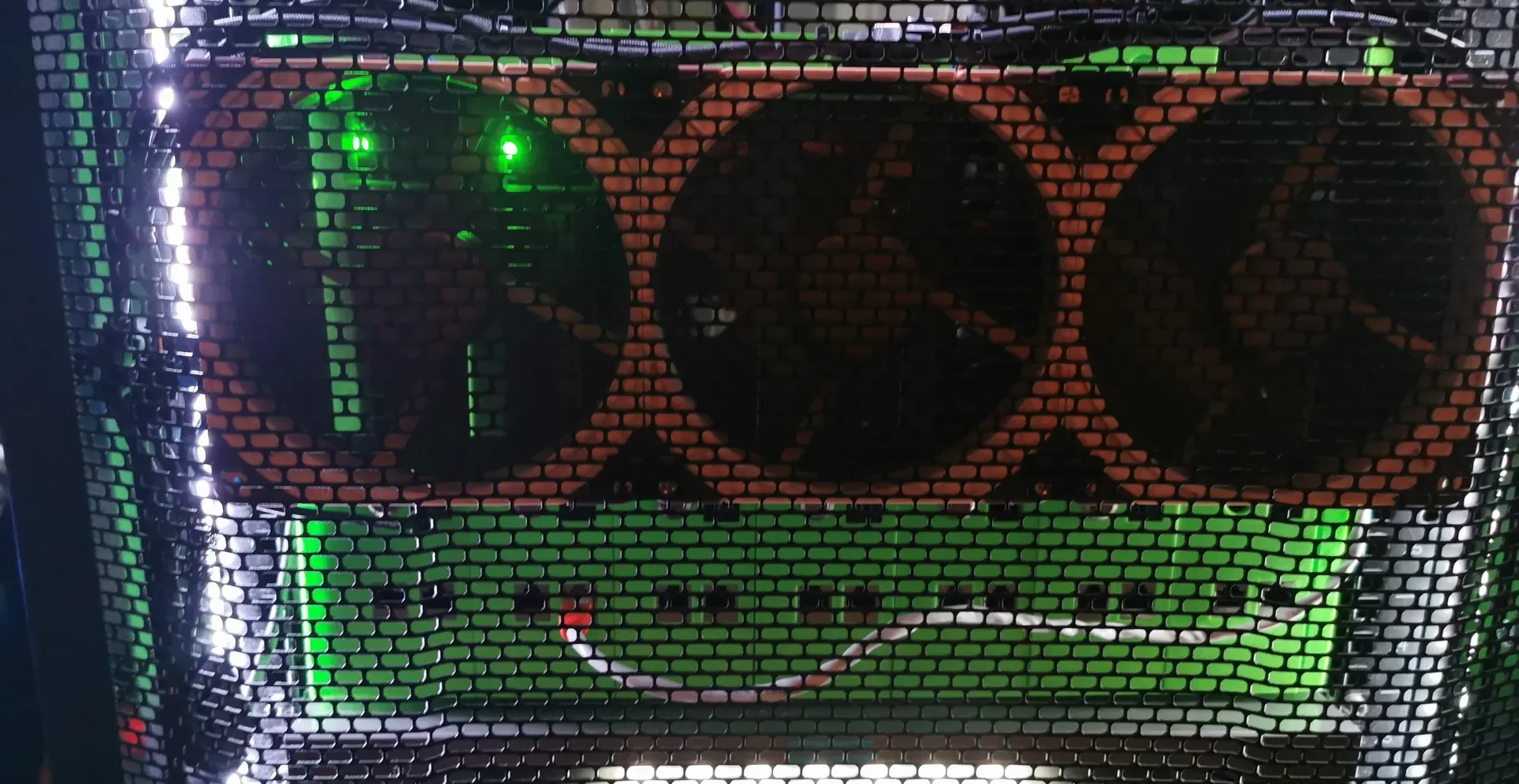

Вентиляторы, используемые для кожуха пылевого фильтра, разработаны на основе 140-мм вентиляторов Noctua и специально предназначены для установки на дверь моего сервера, чтобы можно было закрыть дверь и расположить кожух очень близко к фильтру.
Я использовал обычные DIN-рейки и угловые алюминиевые профили 10х10.

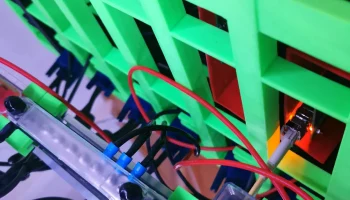

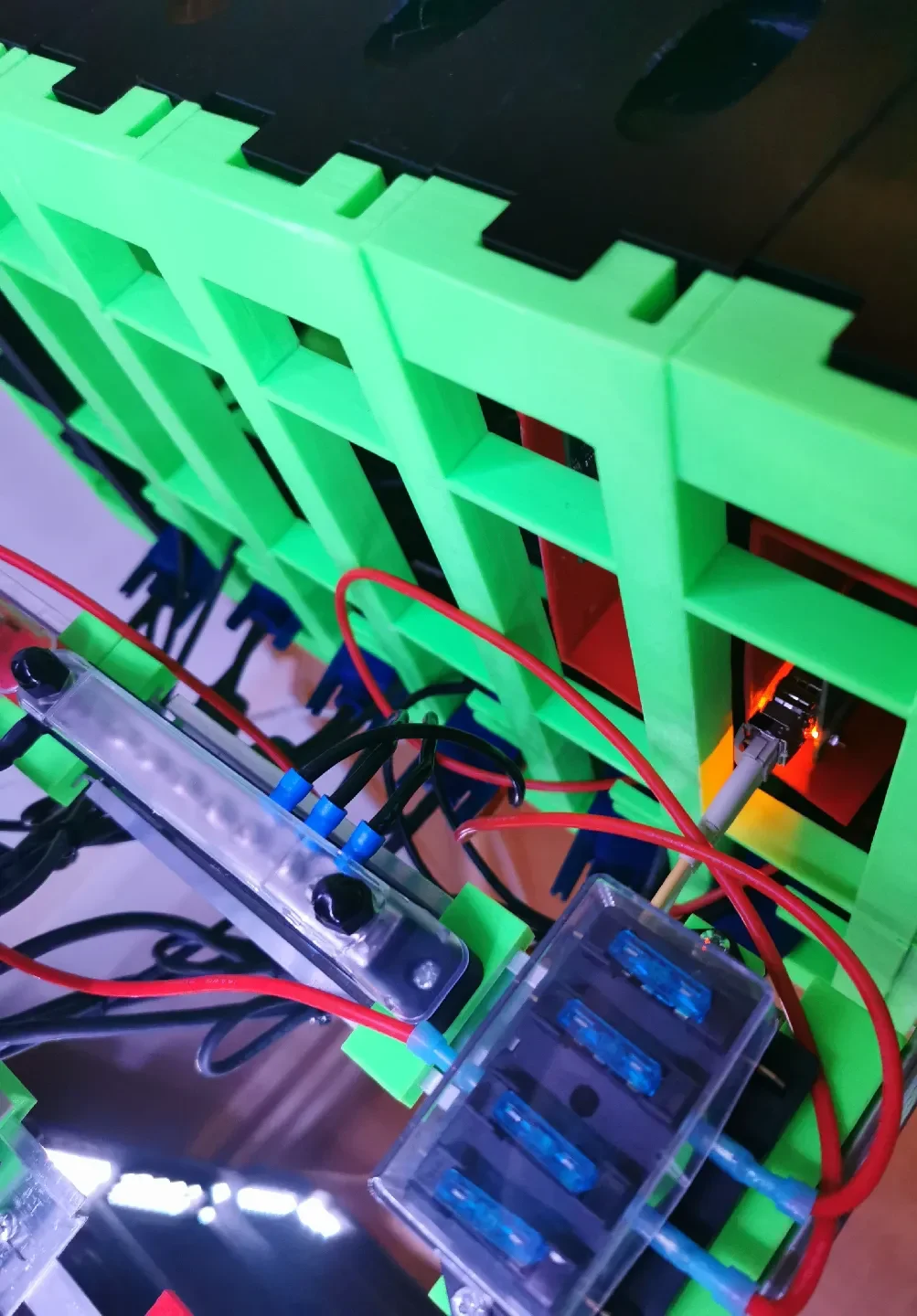

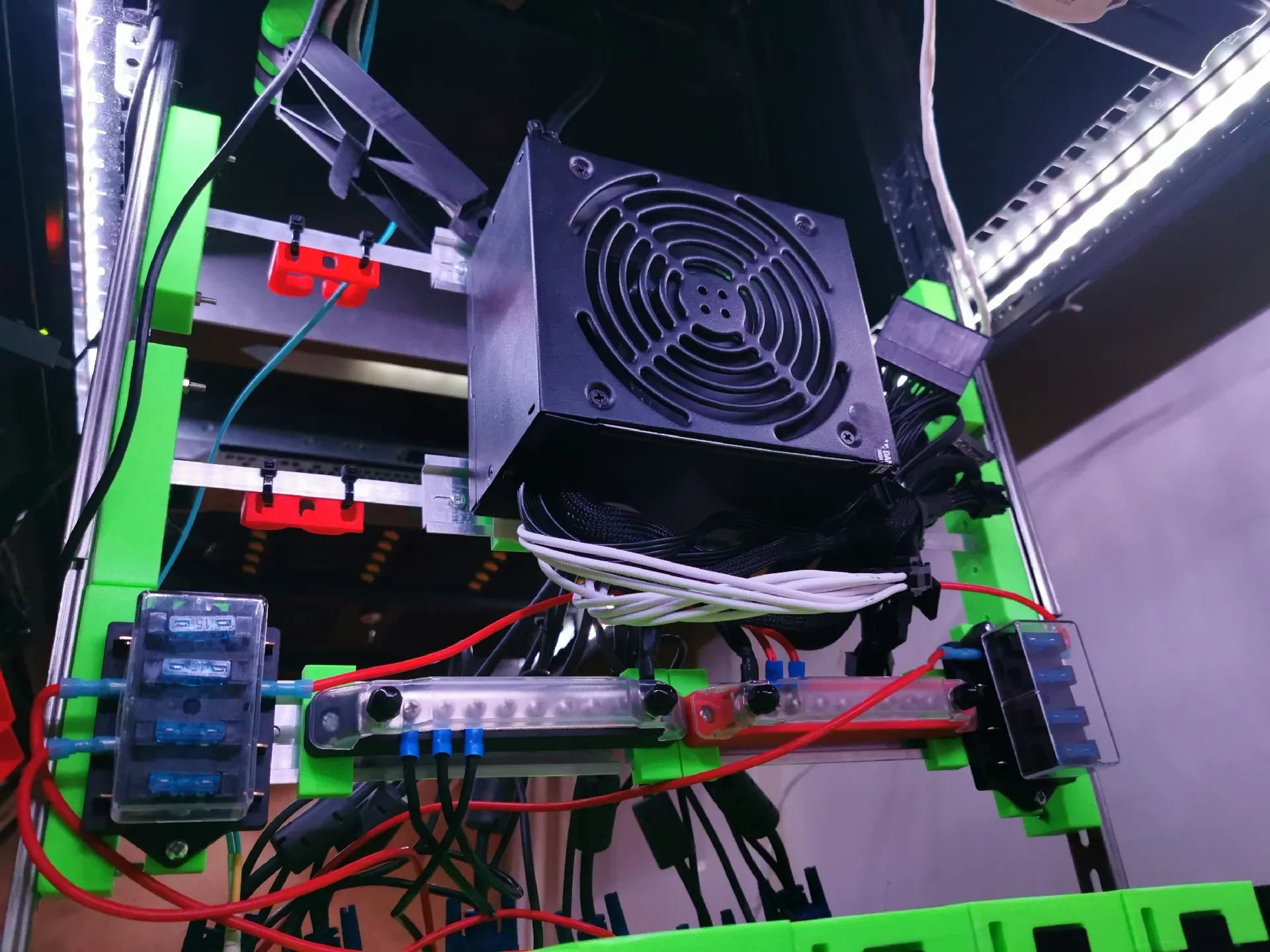

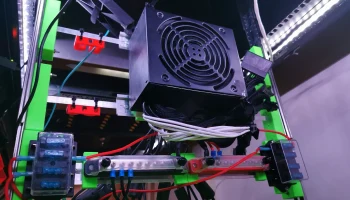

Для подключения шины 12 В от блока пита��ия ATX к отдельным предохранителям (15 А) для каждого узла используются соответствующие масштабированные шины.

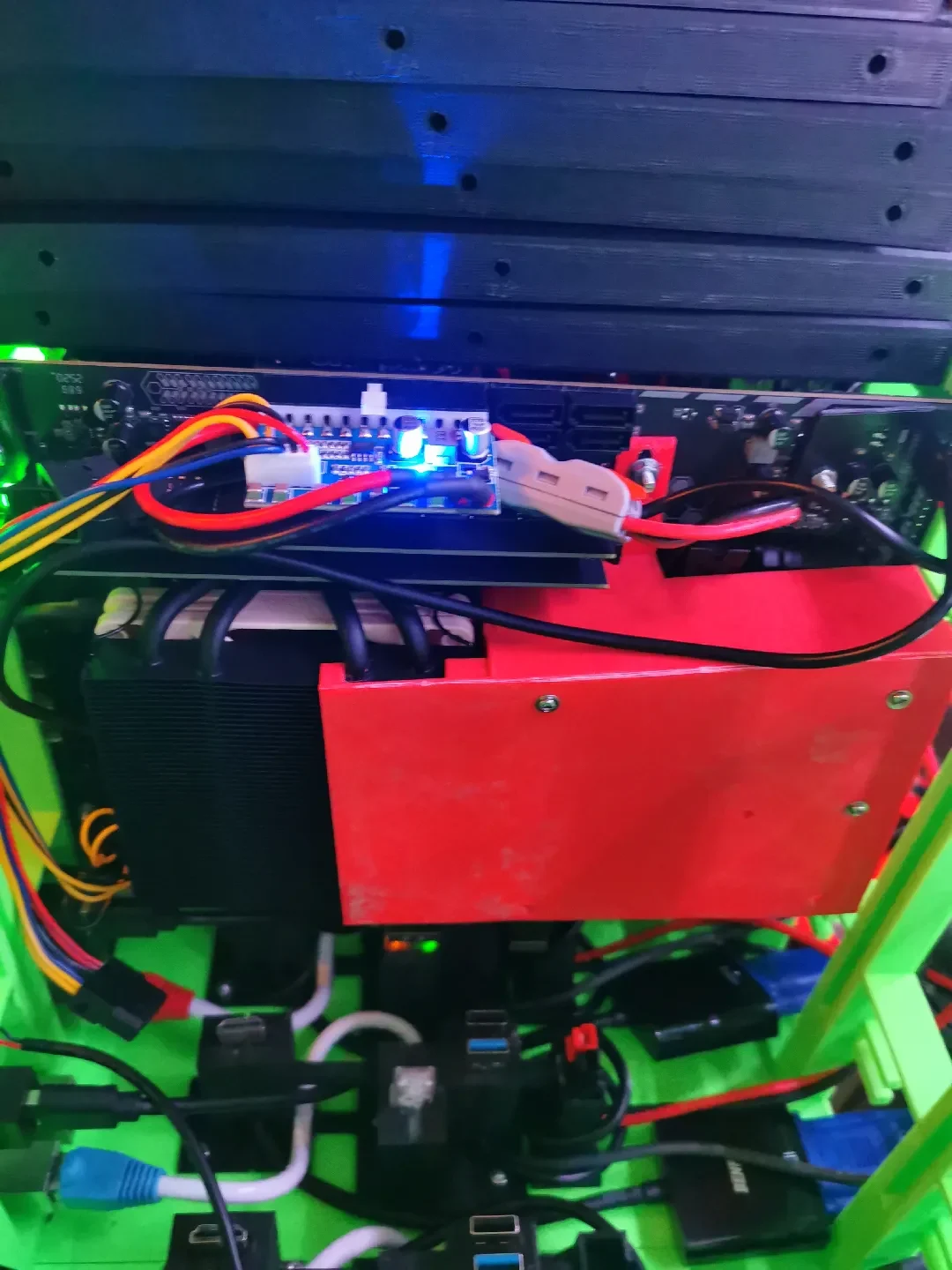

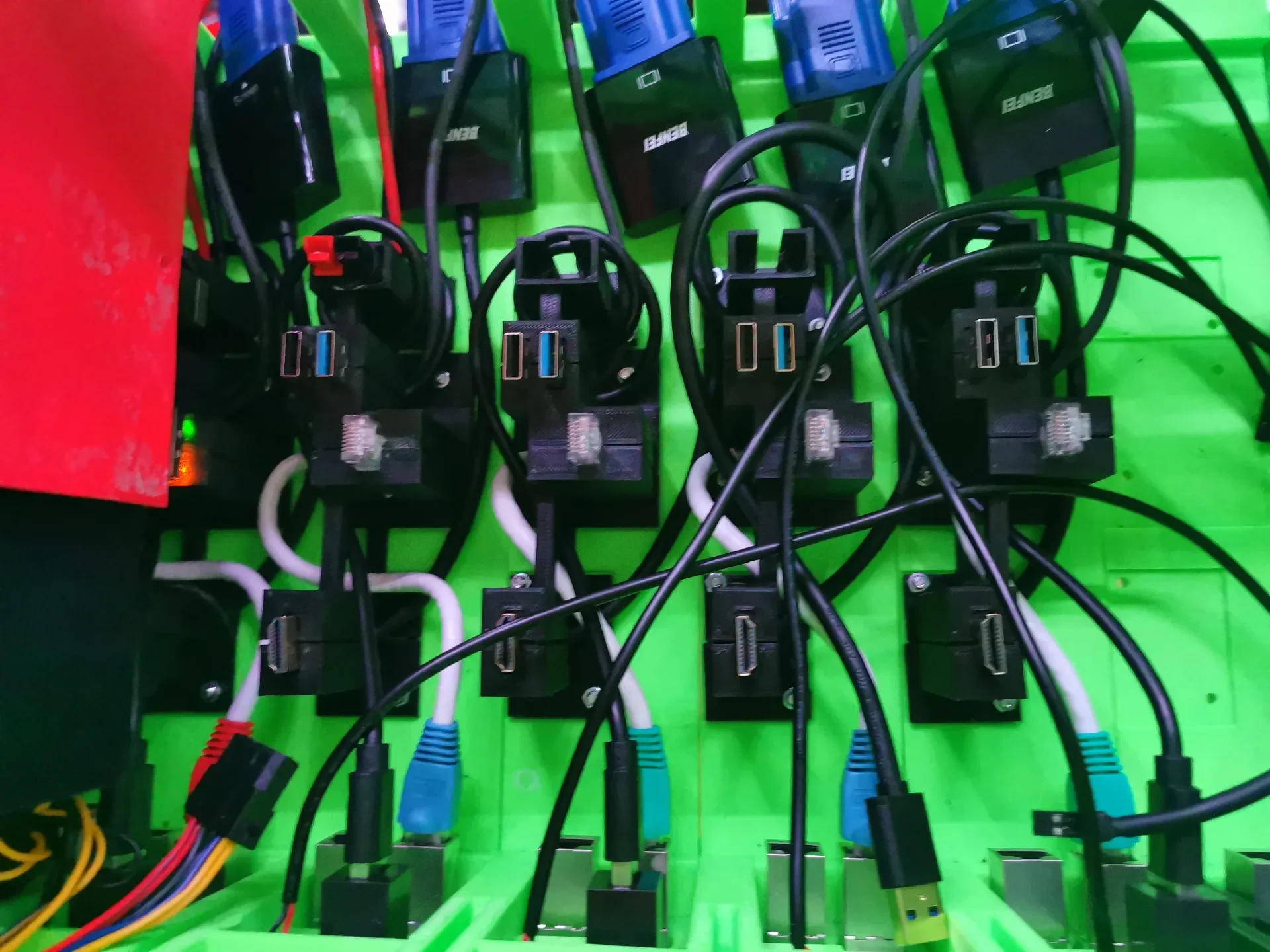

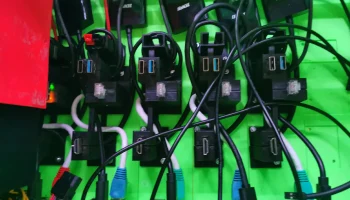

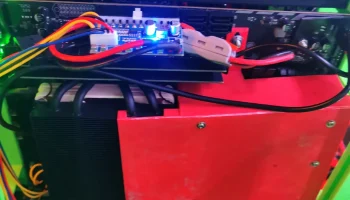

Чтобы подать питание на узел, я использовал Powerpoles Anderson, которые закреплены чуть ниже аудиопортов ввода-вывода. Затем эти разъемы подключаются к PicoPSU мощностью 300 Вт для получения необходимых различных напряжений. Он просто подключается к 24-контактному разъему и имеет 8-контактный разъем EPS. (Самое высокое энергопотребление, которое я видел с этой материнской платой, двумя планками оперативной памяти и одним диском NVMe, составляло 150 Вт от сети во время кинотеста).

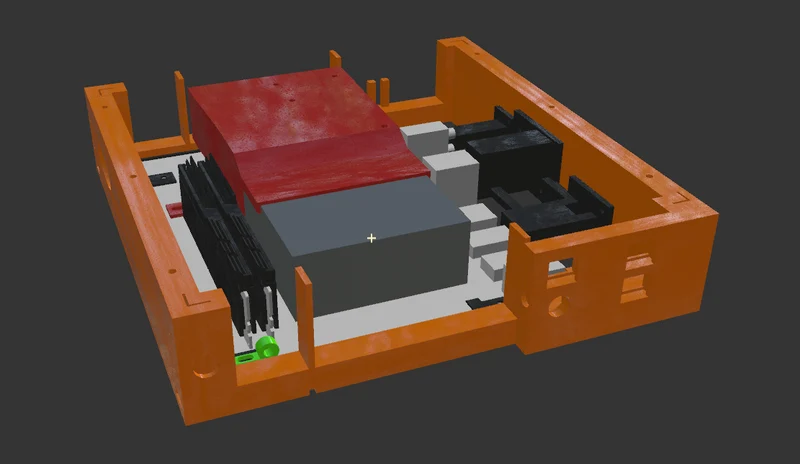

Внутри кожуха имеется крепление для карты Mellanox ConnectX-3 (модель CX311A).
Версия процессорного кожуха актуальная, не тестировалась, жду доставки, но она рассчитана на Thermalright AXP90-X53 со снятым вентилятором, хотелось чистый радиатор.
В настоящее время я использую кулеры Metalfish DH380, и они подходят для этой раб��чей нагрузки. (Можно загрузить старый кожух процессора, если на него есть спрос).

Я еще не закончил всю конструкцию и продолжу улучшать/изменять некоторые детали, однако все подходит и работает хорошо.
