Корпус вентилятора Raspberry Pi 4 (поддерживает RTC)

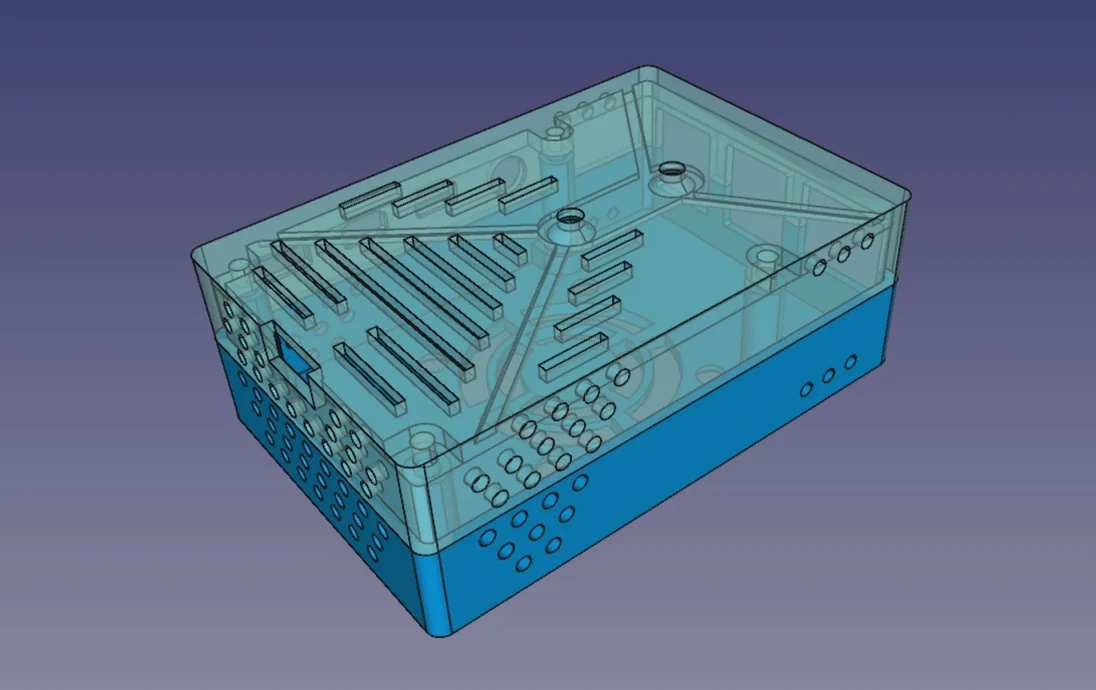

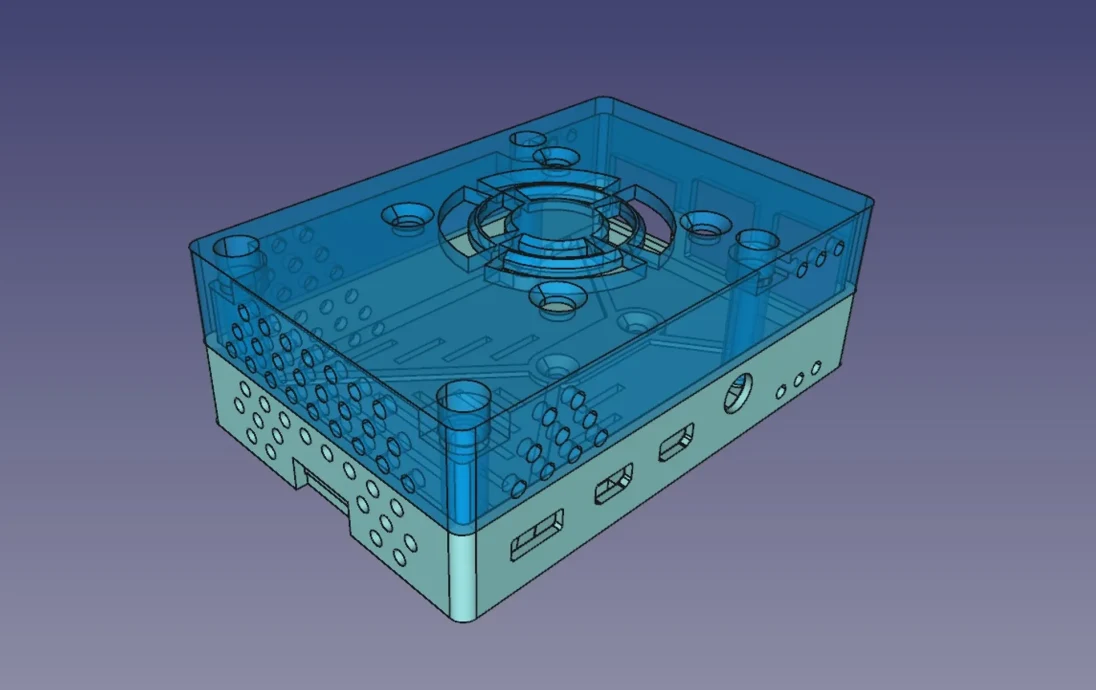

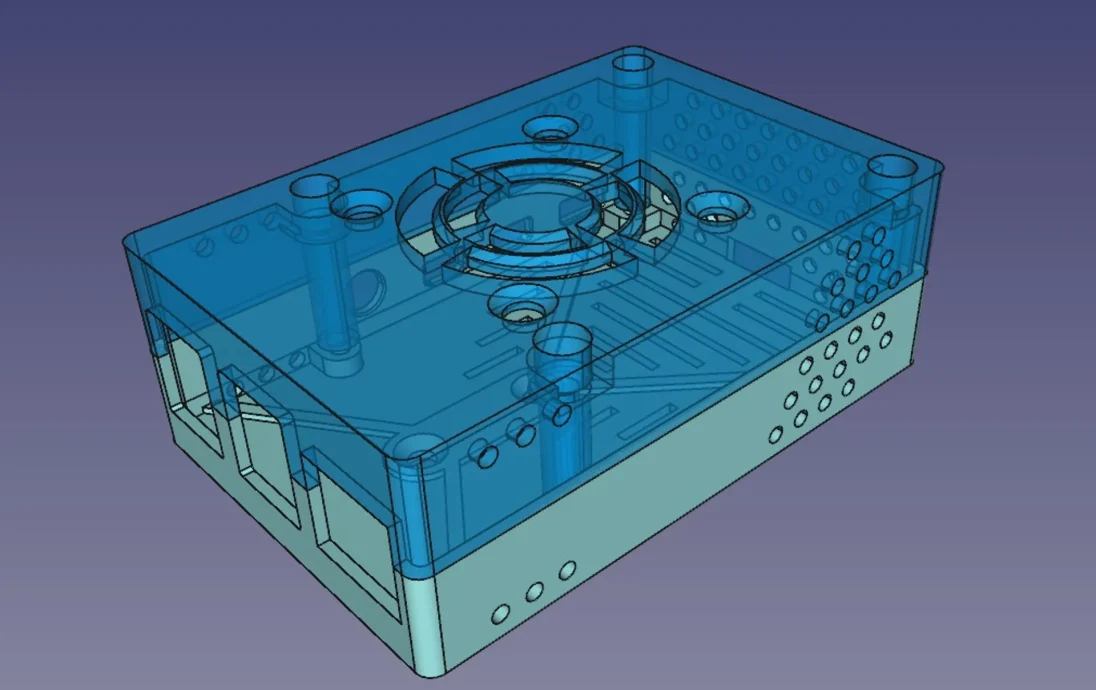

Я заметил, что во многих современных корпусах вентиляторов Raspberry Pi 4 вентилятор размещается непосредственно над процессором. Теоретически это хорошо, но это помешало появлению RTC. Эта конструкция пытается сохранить низкий профиль, в то же время позволяя использовать радиатор и DS3231 RTC, охватывающий первые 5 рядов заголовков.

Это не «мгновенный» случай. Поскольку моя основная цель — астрофотография, мне нужно было что-то такое, что мне не пришлось бы беспокоиться о том, что оно откроется в середине сеанса съемки. Для скрепления корпуса я использовал винты M3x25.

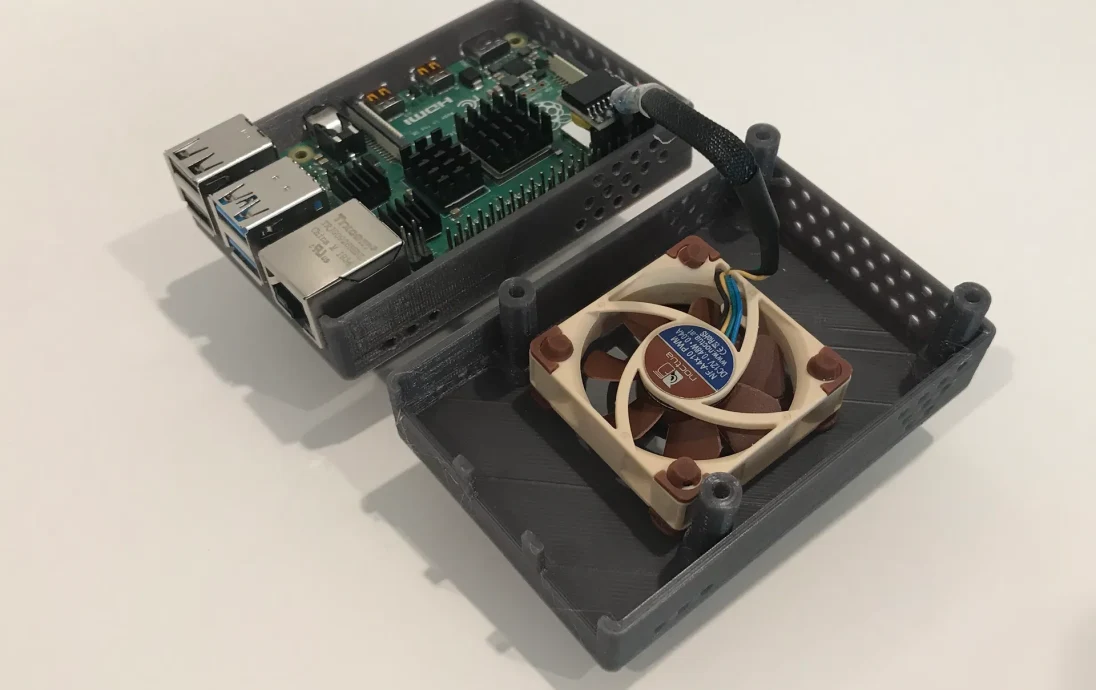

Вентилятор Noctua 40 мм (NF-A4-x10). Его можно прикрепить с помощью винтов или вибропоглощающих штифтов, которые идут в комплекте (просто обрежьте концы). Я обрезал провода и подключил новые разъемы для линий 5 В и заземления. Это работало дос��аточно хорошо с моим RTC, который использует 3 В.

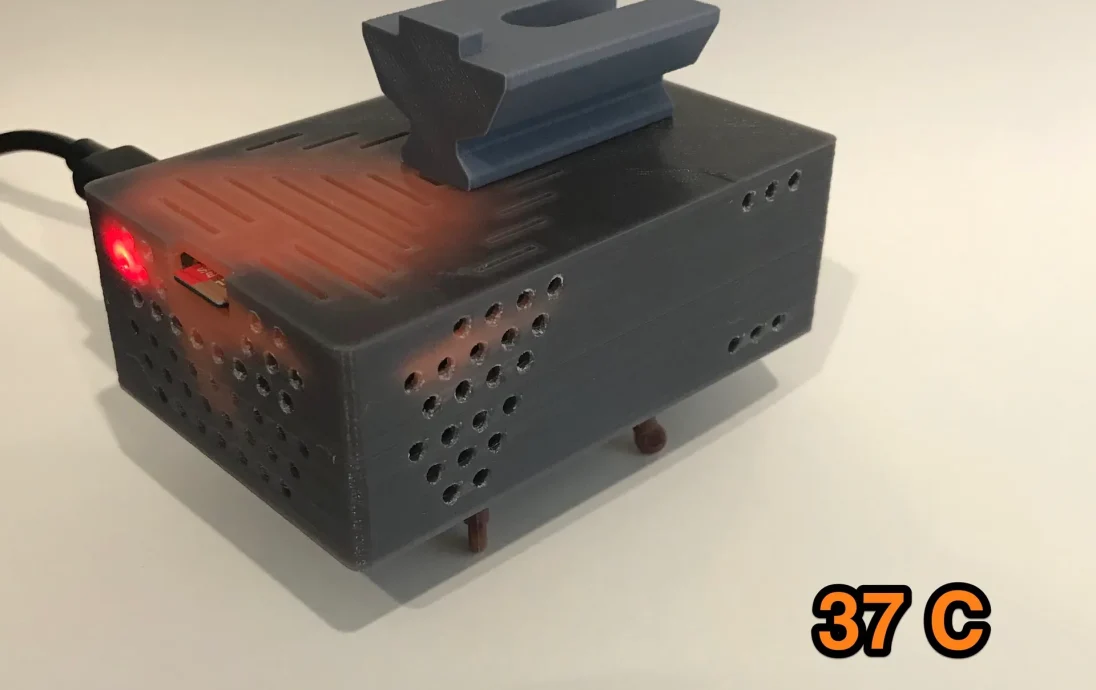

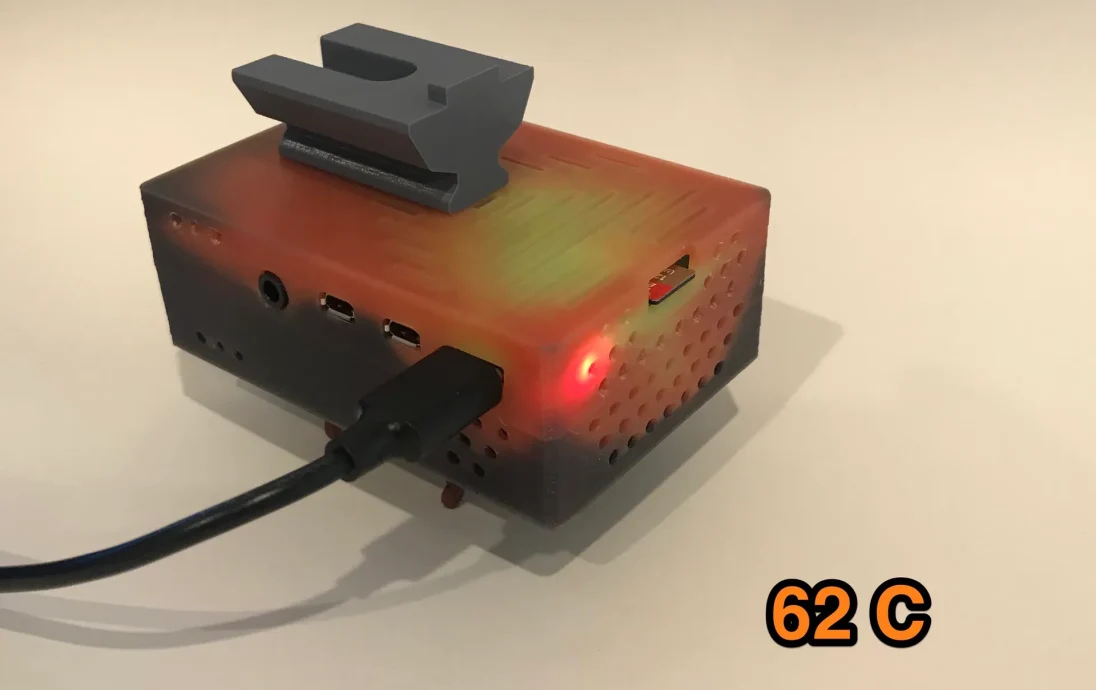

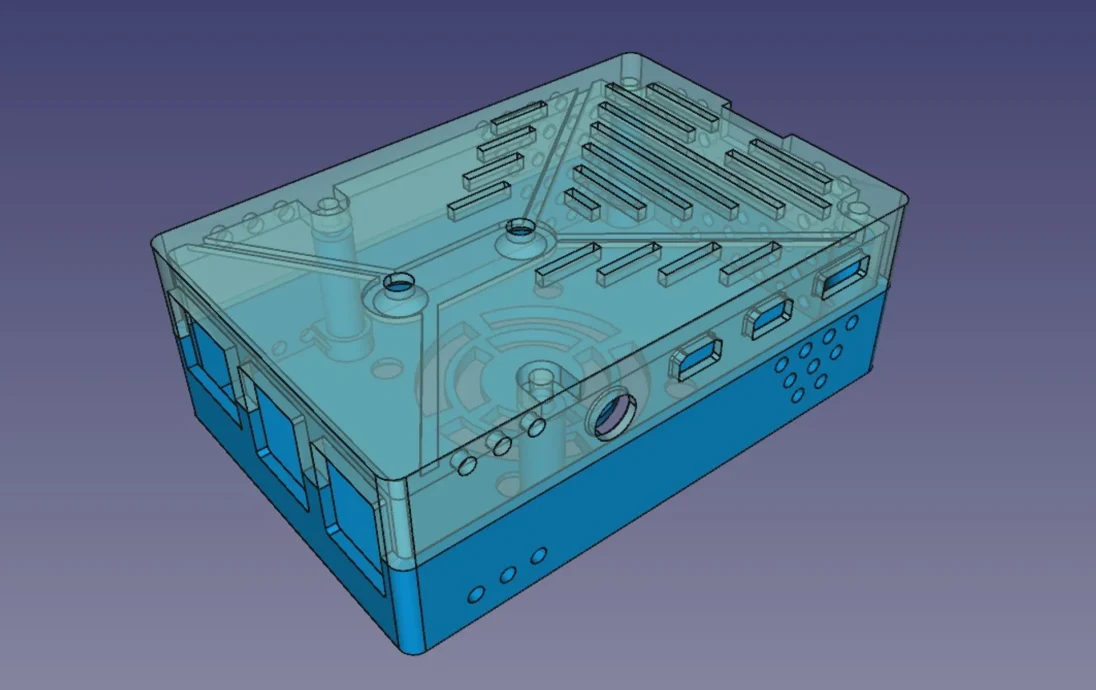

Используя нить, меняющую цвет при разных температурах (Amolen tricolor lava), мне удалось оптимизировать размещение вентиляционных отверстий. Это позволило мне снизить температуру на несколько градусов на холостом ходу и в стресс-тесте. В личных целях я не собираюсь нагружать его такой большой нагрузкой, но на моих изображениях вы можете видеть, как нижняя часть RPi 4 выделяет много тепла. Это означает, что вы не хотите оставлять корпуса RPi сложенными.

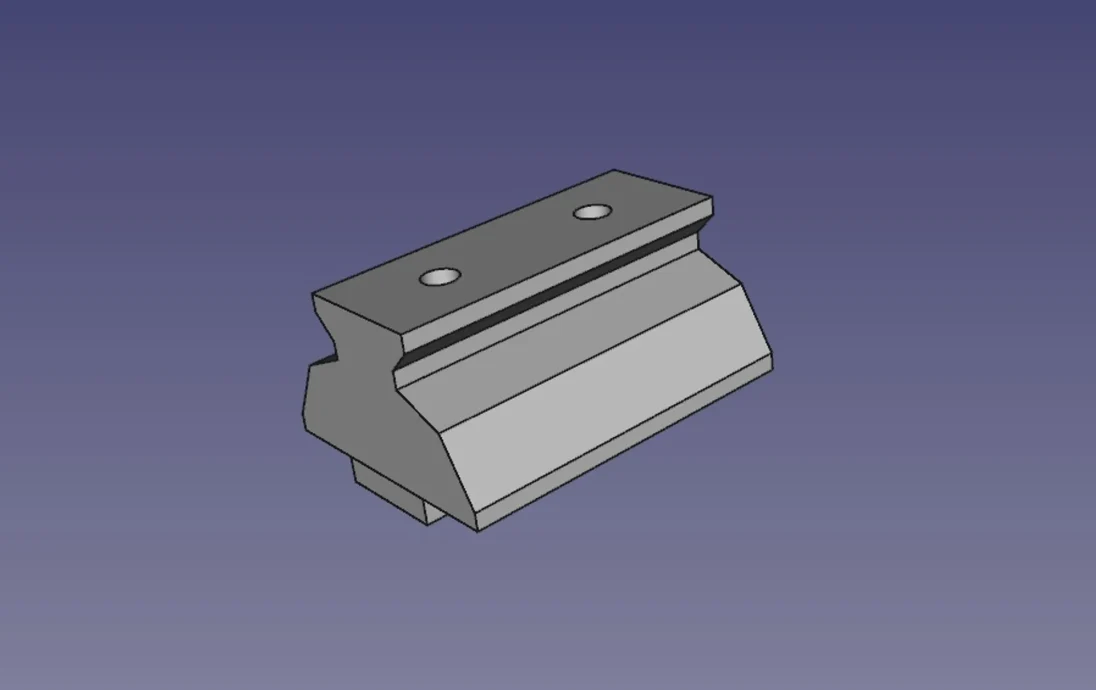

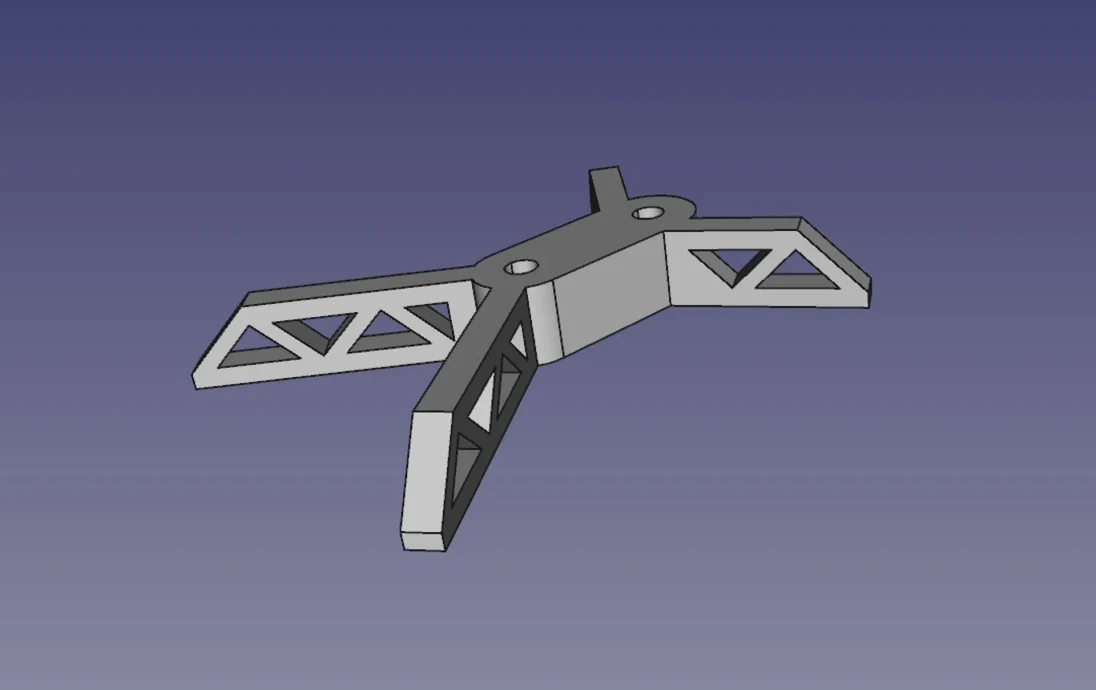

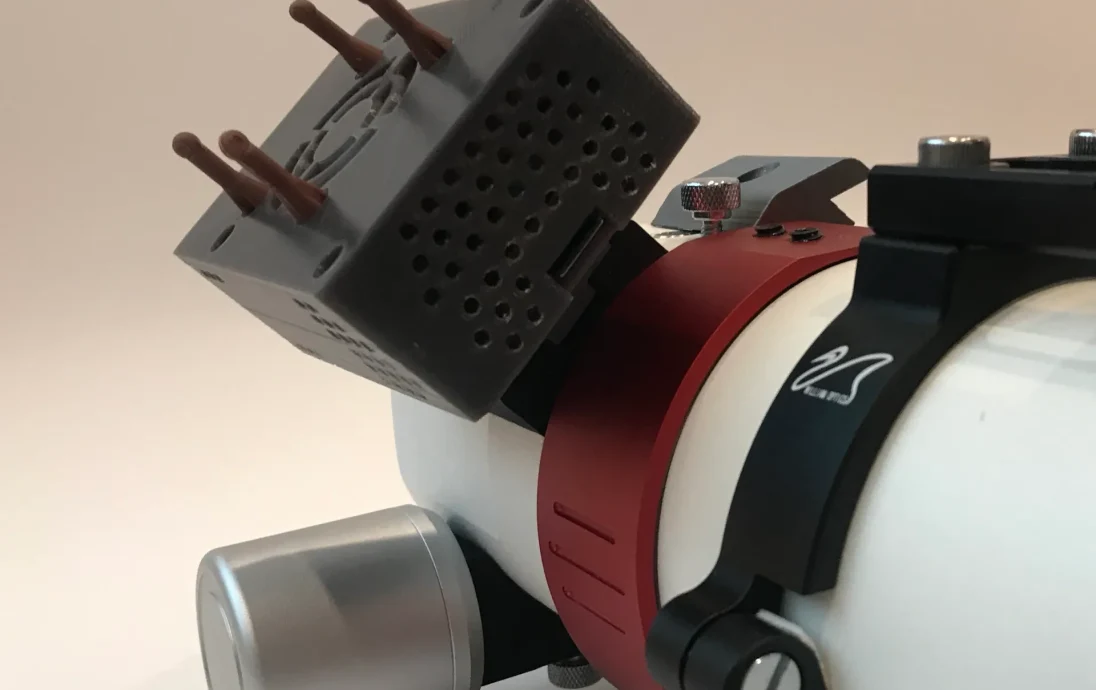

С этой целью я сделал два разных стенда. Одна из них — более общая цель — повысить RPi. Другой предназначен для крепления искателя телескопа. Для крепления подставки к нижней части корпуса перед установкой RPi можно использовать винты M4x0,70 с плоской головкой. Или вы можете использовать виброгасящ��е колышки Noctua, так как ноги и руки перевернут корпус.

RPi плотно прилегает. Вам нужно вставить его под углом, чтобы выровнять аудио/видео и питание, прежде чем вставлять остальную часть RPi в нижнюю часть.

Хотя я напечатал свой цвет PLA, меняющим цвет (для НАУКИ!), я бы порекомендовал использовать что-то с более высокой термостойкостью, если вы планируете использовать его в горячем состоянии.

Распечатать инструкции

Amolen Tri Color Change PLA, 1,75 мм (корпус)
Matterhackers Grey Build PLA, 1,75 мм (подставка)
Высота слоя 0,15 мм, чтобы отверстия выглядели лучше.
