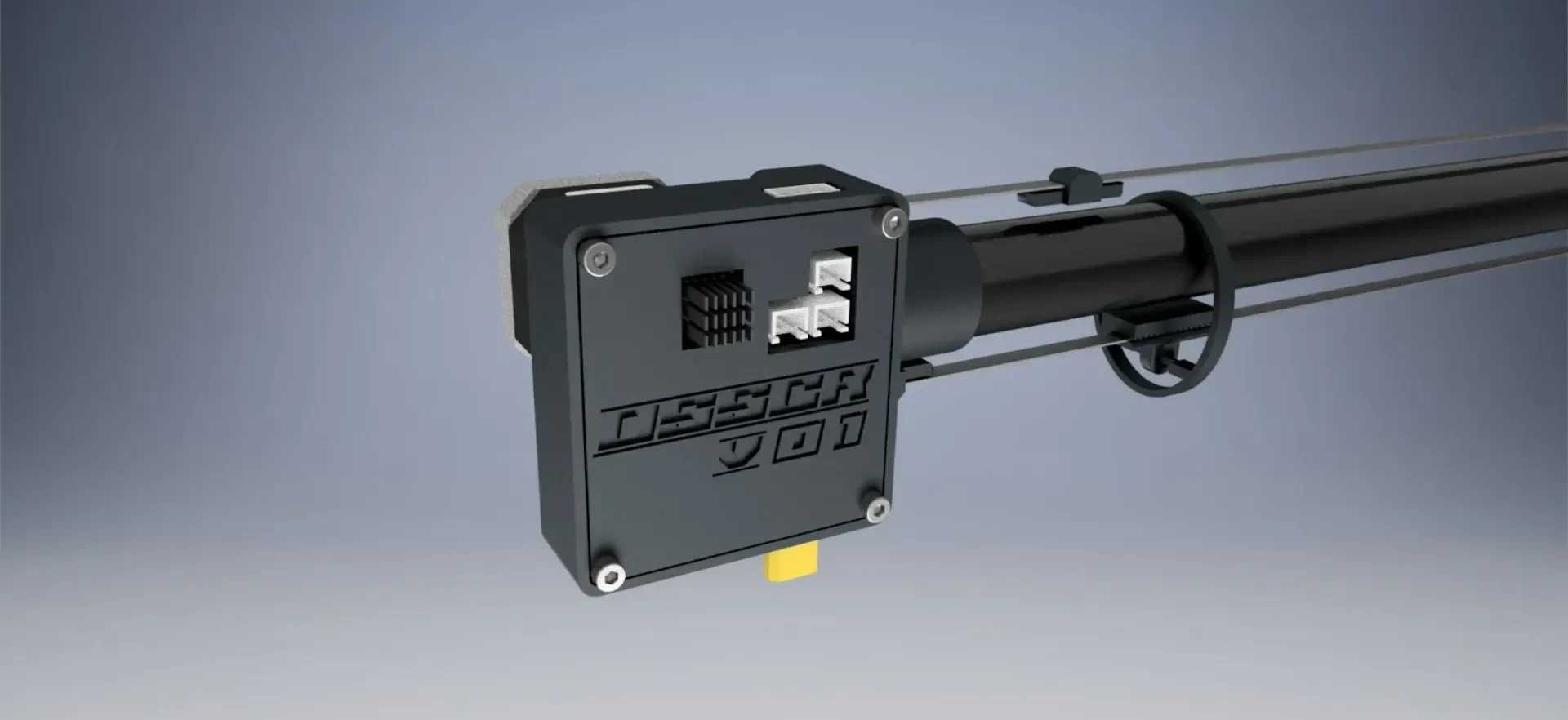

Умный карниз с открытым исходным кодом — OSSCR
Что такое ОССКР?
OSSCR расшифровывается как «Умный карниз с открытым исходным кодом». Вероятно, это самое быстрое решение для умного дома, сделанное своими руками, для автоматизации штор.
Короткое демонстрационное видео
Особенности
— Доступный
— Модернизаци��
— Очень быстрое движение
— Подключение через Wi-Fi.
— Поддержка IFTTT (и, следовательно, Google Assistant, Amazon Alexa и т. д.)
— Инициализирует длину стержня.
— Регулируемое ускорение, замедление и скорость
— Переменная длина (проверено 1,5 м)
— Подходит для стержня диаметром 25/26 мм.
Ошибки/Цели на будущее
— Иногда посылки не доставляются.
— Отключение звука и смягчение инициализации.
— Спроектировать несколько печатных плат
— Интеграция библиотеки WifiManager.
— Поддержка драйвера TMC (StallGuard/бессенсорное возвращение в исходное положение, StealthChop/бесшумное движение, поддержка UART)
— Добавлен переключатель для руч��ого открытия шторы.
— Добавление большего диаметра трубок
— Повышение энергоэффективности
Инструменты/Навыки
— Некоторый опыт программирования Arduino/ESP8266.
— 3D-принтер.
— Паяльник
— Мультиметр
Материал
— Микроконтроллер ESP8266 (я использовал NodeMCU)
— Шаговый драйвер (я использовал Polulu a4988)
— Шаговый двигатель Nema 17
— Общий микропереключатель (я использовал «Tiaihua 2A 125 В переменного тока») (x2)
— Шариковый подшипник 608
— Ремень GT2 (приблизительно в 2 раза длиннее карниза).
— Источник питания 12 В.
— Немного нити для печатных деталей.
— Нижняя головка M3x12 (4 шт.)
— M3x10 (7x)
— M3x5 (5x)
— Гайка M3 (1 шт.)
— M4x25 (1x)
— M4x15 (2x)
— Гайка M4 (1 шт.)
— Разъемы JST-XH (3 2-контактных, 1 4-контактный) (не обязательно)
— Разъем XT-30 (не обязательно нужен)
— Перфорированный картон 40x60 мм (не обязательно)
Подготовка
— Посмотрите это руководство от великого Андреаса Списса.
— Создайте учетную запись на Adafruit iO.
— Создайте учетную запись на IFTTT.
— Подключите Ассистента (Alexa, Google Assistant и т. д.) через IFTTT к Adrafruit iO.
— Обязательно назовите свой канал в Adafruit iO «start_mqtt» или используйте свое собственное и управляйте прошивкой.
Программное обеспечение
Загрузите код с GitHub
Подготовьте Arduino IDE для использования ESP8266 (можно найти множество руководств)
Установите следующие библиотеки:
а. AccelStepper
б. ESP8266Wi-Fi
в. Адафрут_MQTT
д. Adafruit_MQTT_Client
Введите свой SSID Wi-Fi с паролем и данные для входа в Adafruit iO.
Перенесите программное обеспечение на контроллер ESP8266.
Есть хороший форк GitHub от EinRainerZufall, возможно, вы захотите попробовать его попытку создать лучшее программное обеспечение и несколько файлов печатных плат kiCAD: https://github.com/EinRainerZufall/OSSCR
Замените XXXX на свой SSID, пароль и т. д.
