Автоматический вакуумный переключатель............

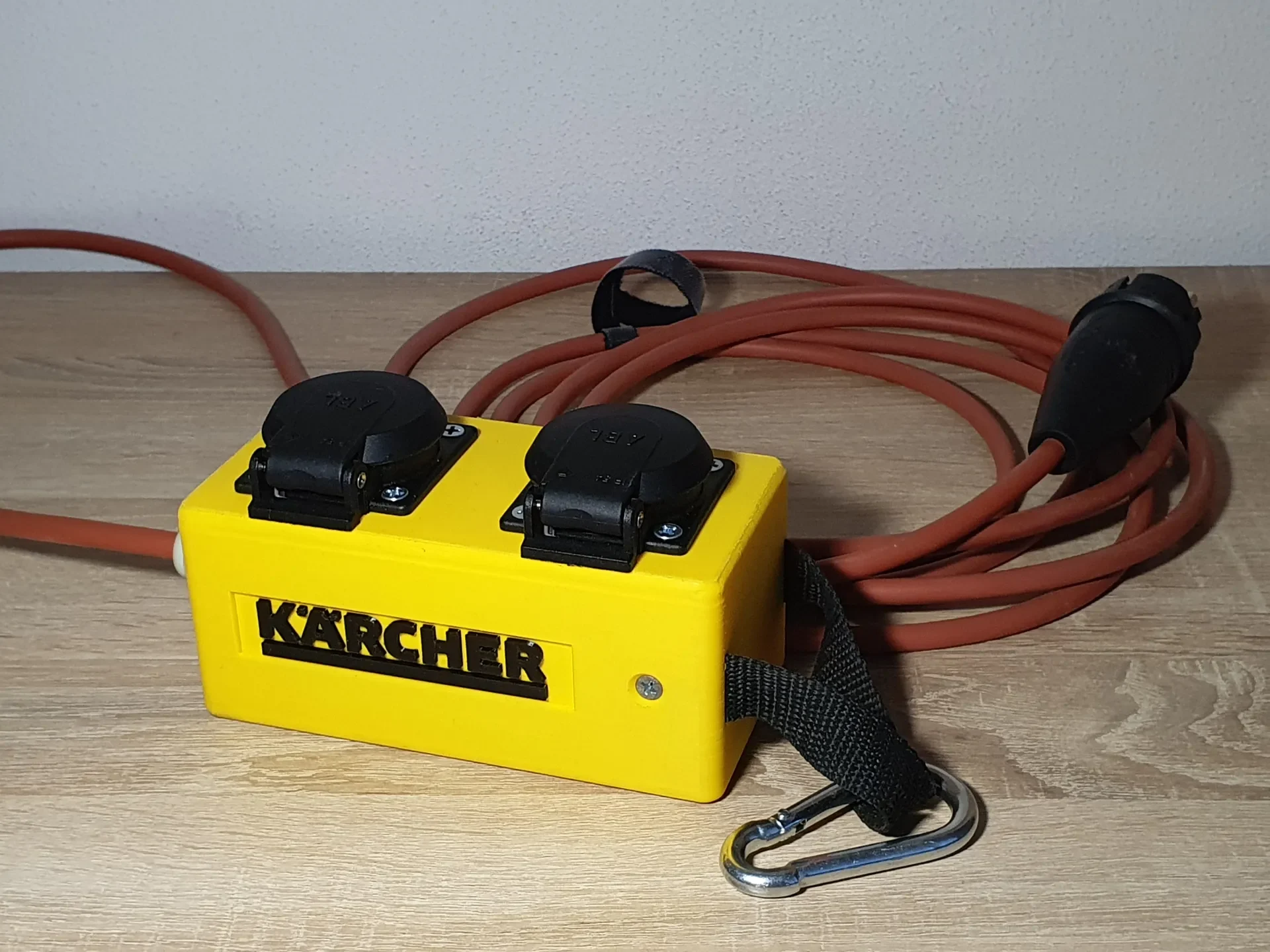

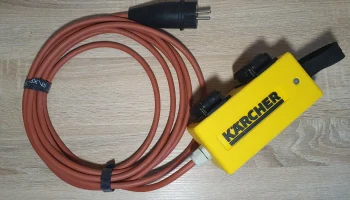

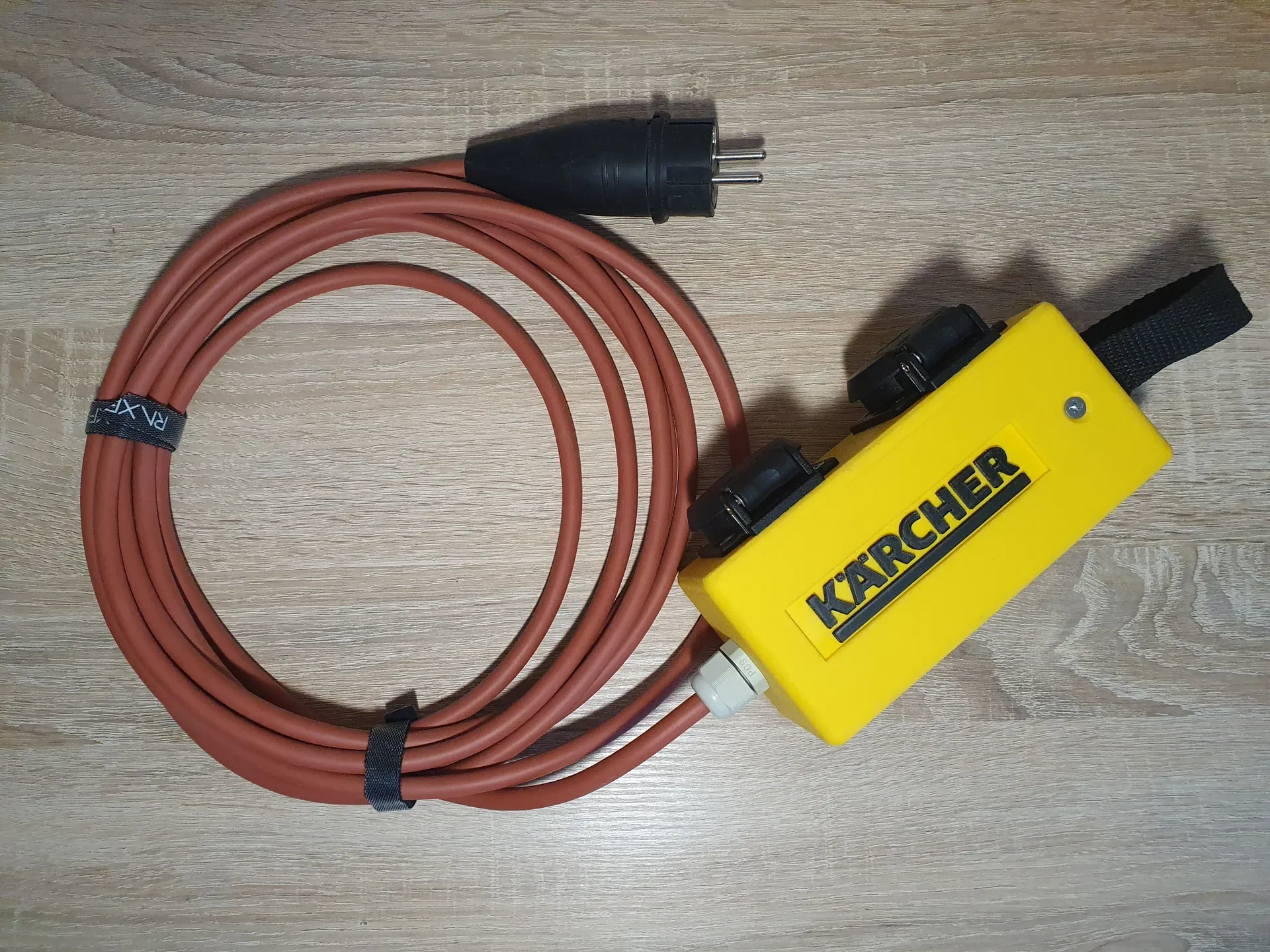

Автоматический пылесос — это устройство, которое автоматически включает пылесос при включении, например. электродрель, угловая шлифовальная машина, пила и т. д.

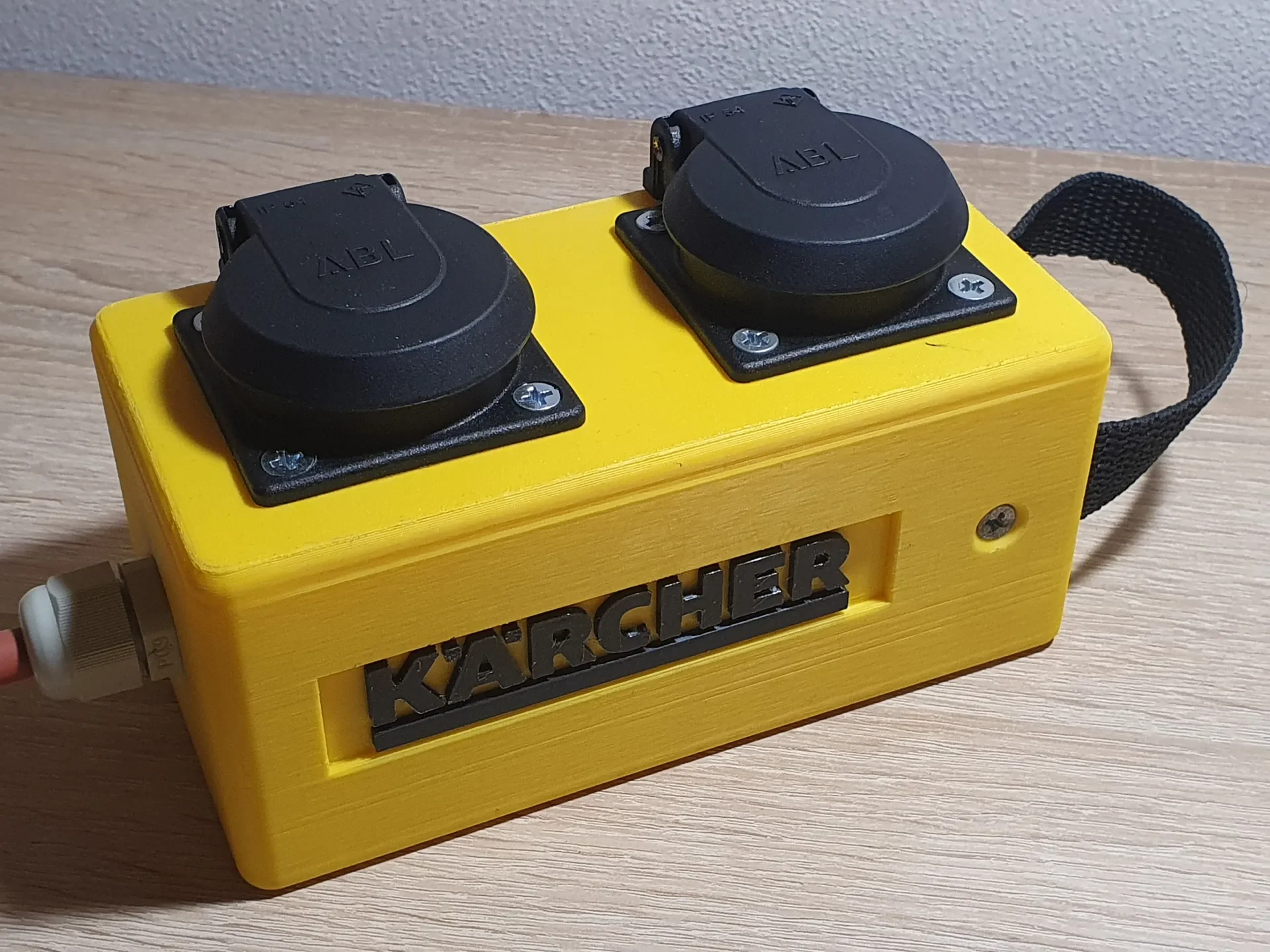

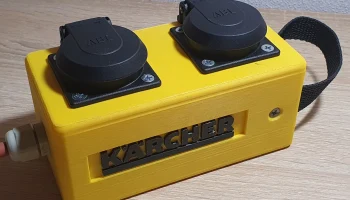

AVC имеет две розетки и одну вилку. После подключения управляемого устройства, например. Пылесос в розетку подальше от кабеля и устройства управления, например. дрель в розетку ближе к кабелю, подключите шнур питания к электросети.
При включении электронного устройства микроконтроллер внутри коробки обнаруживает повышение тока и таким образом включает реле, которое подключается к розетке управляемого устройства (в нашем случае пылесоса).
Вы можете найти автоматические переключатели внутри профессиональных пылесосов, но я хотел создать свой собственный с большим количеством функций и использовать его для переключения не только устройств для уборки, но и других устройств во многих различных приложениях.
* Обратите внимание, что этот проект включает работу с ВЫСОКИМ напряжением. Будьте осторожны при выполнении этого проекта, и если вы не уверены в том, что делаете, всегда обращайтесь к сертифицированному электрику за помощью !!!
** За возможный ущерб никакой ответственности не несу!!!
*** Помните, что любое непрофессиональное обращение с высоким напряжением может нанести вред вашему здоровью и даже убить вас!!!
спецификация

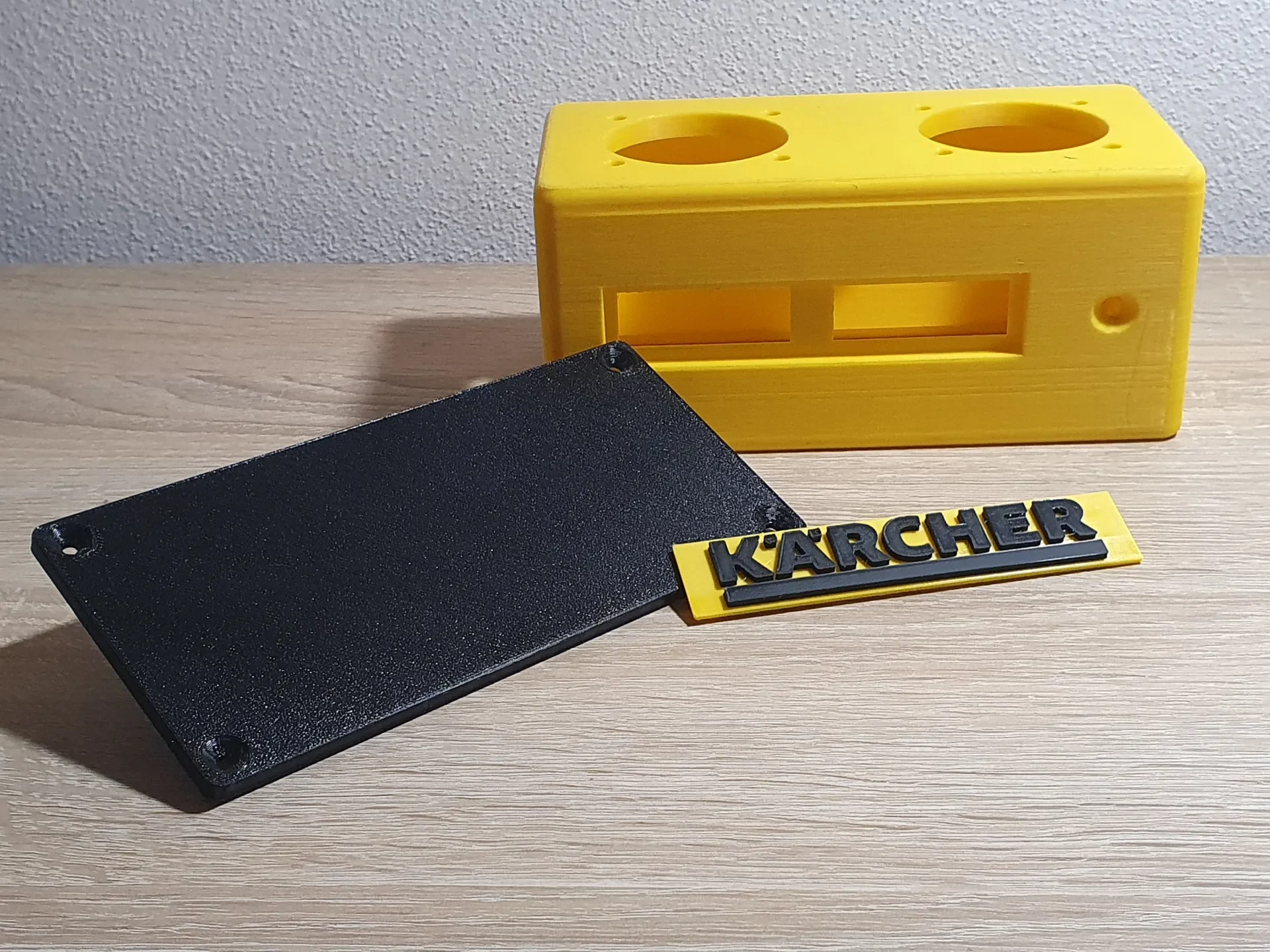

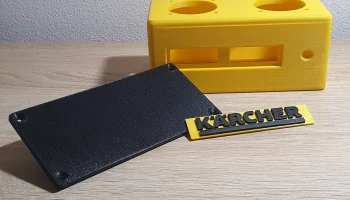

Печатные детали
1. Основной ящик
2. Крышка коробки
3. Логотип (может быть любым. Я выбрал логотип kaercher, так как у меня есть пылесос kaercher и хотел, чтобы он был похож. ;))
Электроника
1. Реле (250 В переменного тока, 5 В, SPST)
2. Датчик тока (ACS 712 — 30А)
3. Плата управления (Arduino, ESP, Raspberry и т. д.). Я бы рекомендовал использовать Arduino, поскольку это самый простой метод. Я использовал ESP, потому что планирую подключить его к Wi-Fi и добавить больше функций в будущем.
4. 2 шт — розетка. Может отличаться в зависимости от типа вилки, которую вы используете в вашей стране.
5. Шнур питания с вилкой. Я бы рекомендовал использовать гибкую проволоку.
6. Клеммная колодка Wago 4-контактная или аналогичная.
7. Источник питания 5 В, 1 А.
Крепежи
1. 10 винтов M4x15 мм.
2. 10 гаек М4.
3. 4 резьбовые вставки M3 — для крышки коробки.
4. 4 винта M3x8 мм.
5. 2 шайбы М4х12 ��м.
Механический/другой
1. Разъем для снятия натяжения силового кабеля.
2. Лента для лазания или любая полоска, подходящая для держателя, размерами 20 х 1,5 х 200 мм.
3. Обжимные соединители Фастон
Сборка
Печать деталей
Напечатано на принтере PRUSA i3 MK3S+.
Я напечатал все детали из PLA, но можно использовать и другие материалы. Особенно, если вы хотите использовать его в работе, лучше печатать из более прочных нитей.
Никакие опоры и поля не нужны, если у вас правильно откалиброван принтер.
Я использовал функцию глажки для логотипа.
Механическая сборка
1. Вставьте вставки M3 внутрь коробки.
2. Прикрепите удерживающую планку с помощью винтов и гаек M4.
3. Подключите розетки.
4. Подключите шнур питания с защитой от натяжения.
5. Подключите все провода согласно схеме. (Можно найти в инструкциях)
6. Убедитесь, что все приклеено и не двигается.
7. Загрузите ПО в свой микроконтроллер.
8. Закройте крышку и протестируйте устройство.
Программное обеспечение
Я загрузил программное обеспечение на Github: github.com/SamuelGulas/AutoShopVacSwitch.rar.
Код написан на Clion Platformio. Если вы используете Arduino IDE, найдите файл src/main.cpp.
Инструкции
Вы также можете найти этот проект как обучающий по адресу: instructables.com/AutoShopVacSwitch.
Лицензия
Файлы дизайна публикуются «как есть», CC-0 / права не защищены. Атрибуция при использовании была бы желательна, но не обязательна;) Удачной печати и разработки.
