Мод угла обзора камеры Buddy3D для лучшего обзора...........

Официальная камера Prusa Buddy3D для CORE One/+ — это отличное дополнение к принтеру, которое отлично работает и хорошо интегрируется в Prusa Connect, но угол, под которым она крепится к раме, не позволяет вам видеть большую часть заднего правого угла печатаемого в данный момент слоя. Вы никогда не увидите никаких проблем с отпечатком в этом углу, пока он не сдвинется немного вниз, либо из-за высокой модели, либо из-за обработки печати. В любом случае уже слишком поздно.

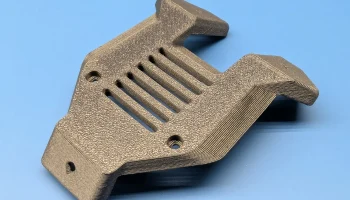

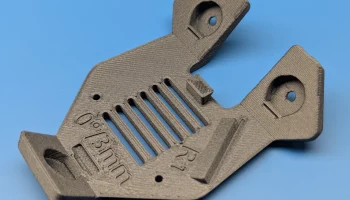

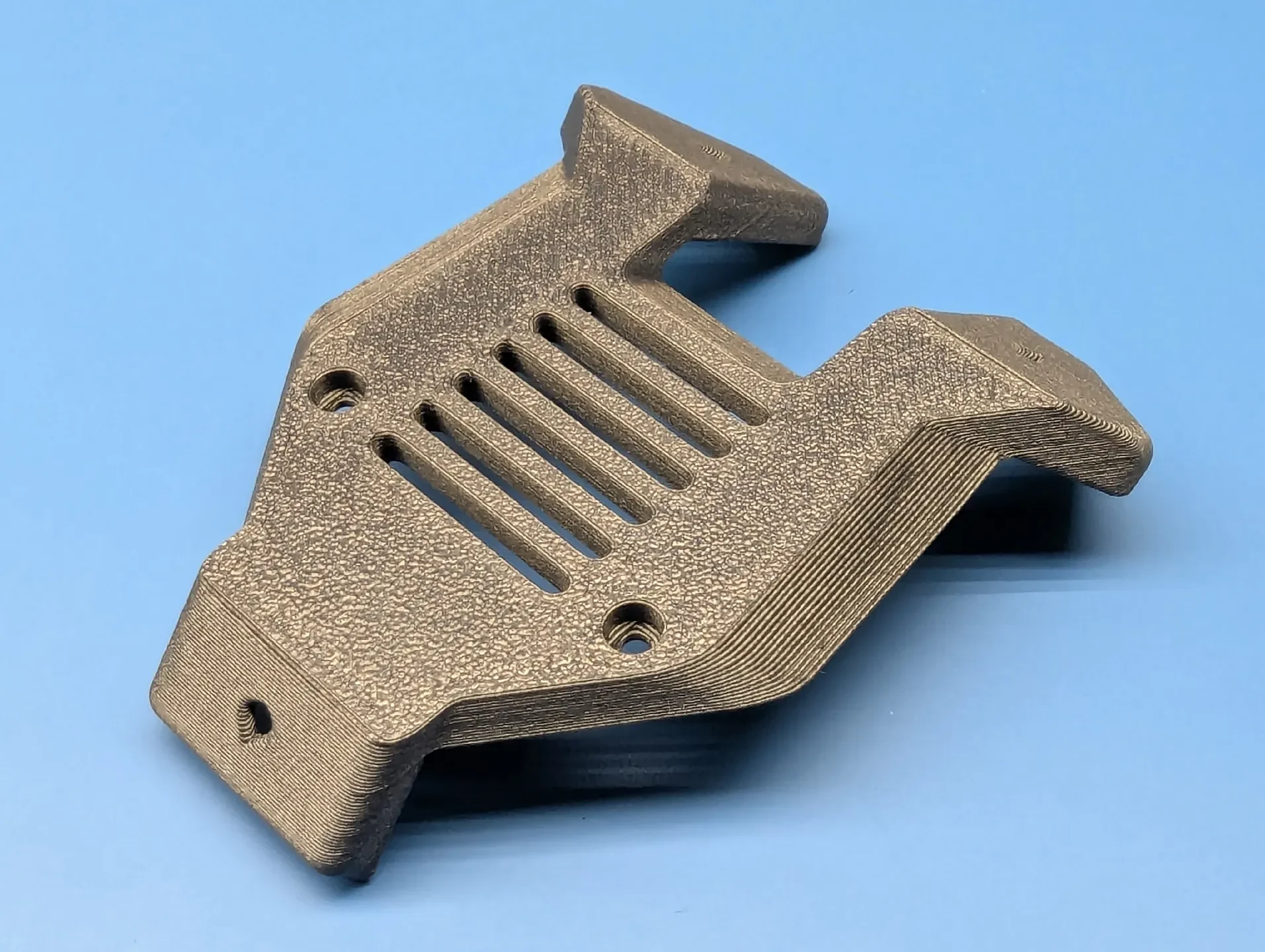

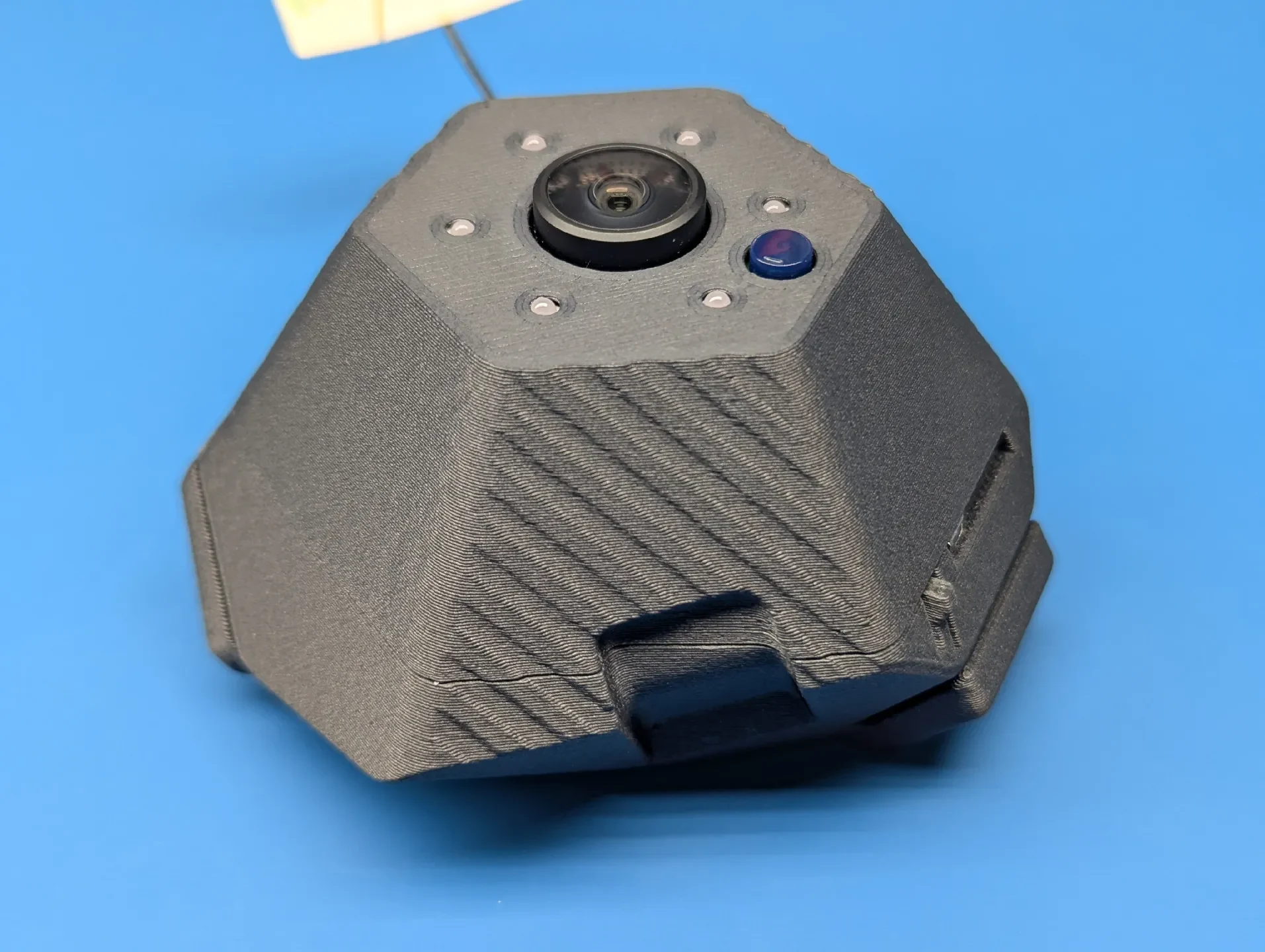

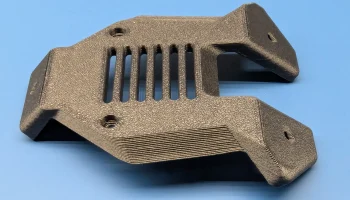

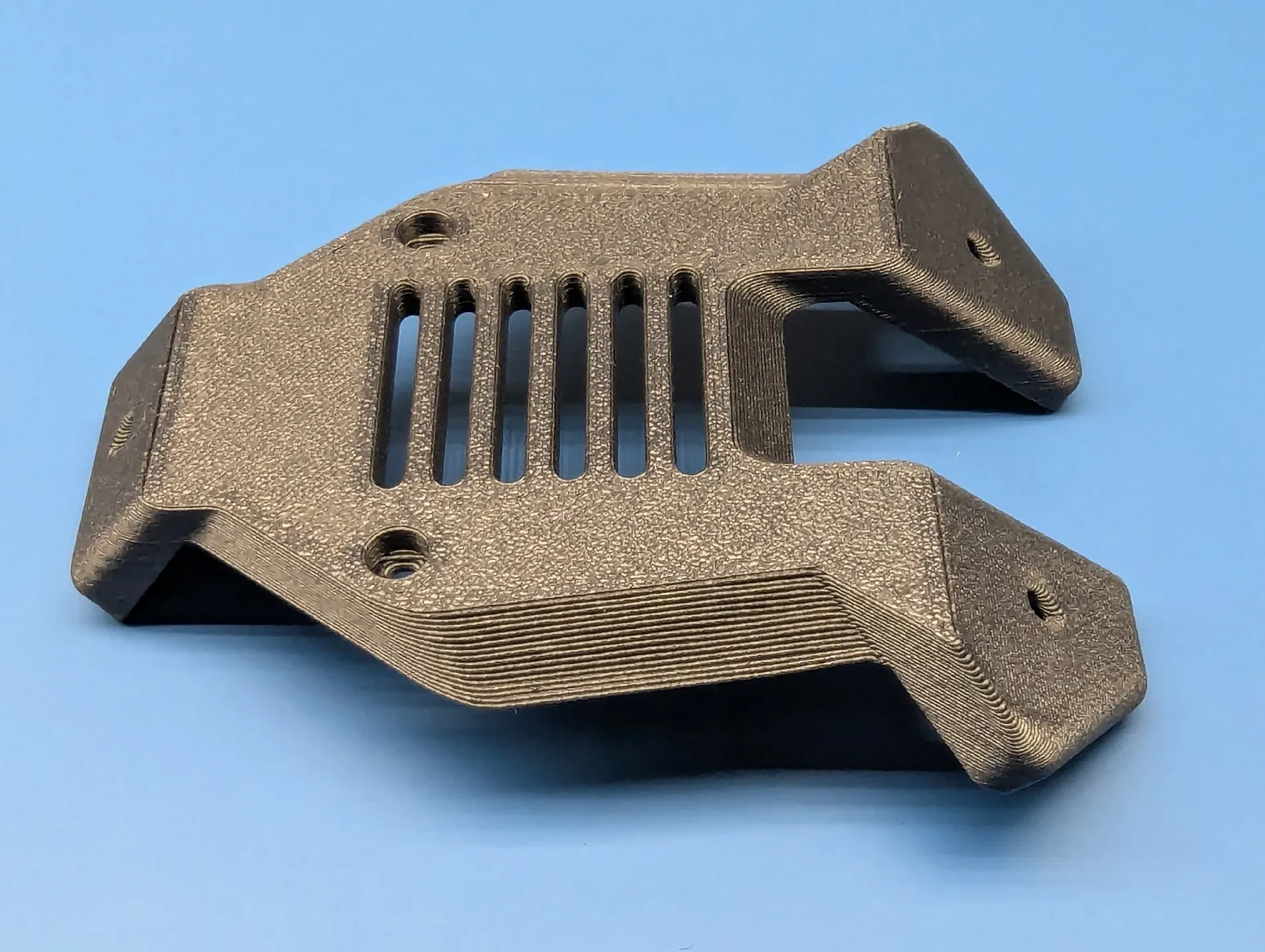

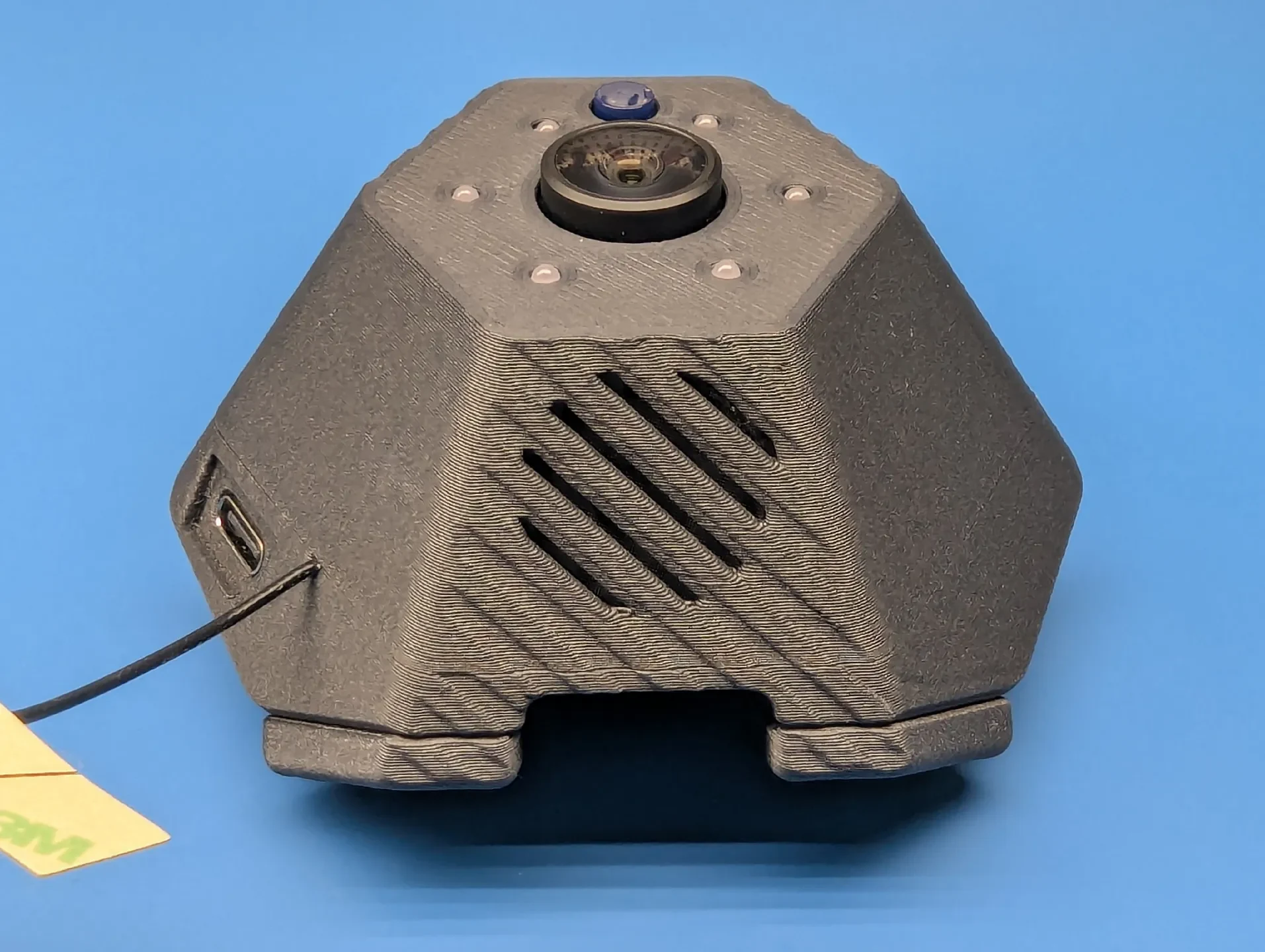

Эта модификация заменяет заднюю крышку камеры Buddy3D на крышку с дополнительными монтажными выступами, которые позволяют наклонять ее немного вверх. У камеры недостаточно широкое поле зрения, чтобы увидеть всю кровать, поэтому я решил немного отрезать ближний угол. Чтобы увидеть немного больше ближнего угла, вам придется потерять гораздо больше дальнего угла. И с обновлением INDX мы в любом случае потер��ем 15 мм области печати от передней части платформы, так что это кажется разумным компромиссом. Похоже, что Prusa немного модифицирует камеру, чтобы она лучше работала с INDX (я предполагаю, что она будет смещена к задней части камеры, чтобы видеть вокруг трубок из ПТФЭ). Когда файлы CAD будут выпущены с их изменениями, здесь будет опубликован угловой мод, совместимый с INDX.

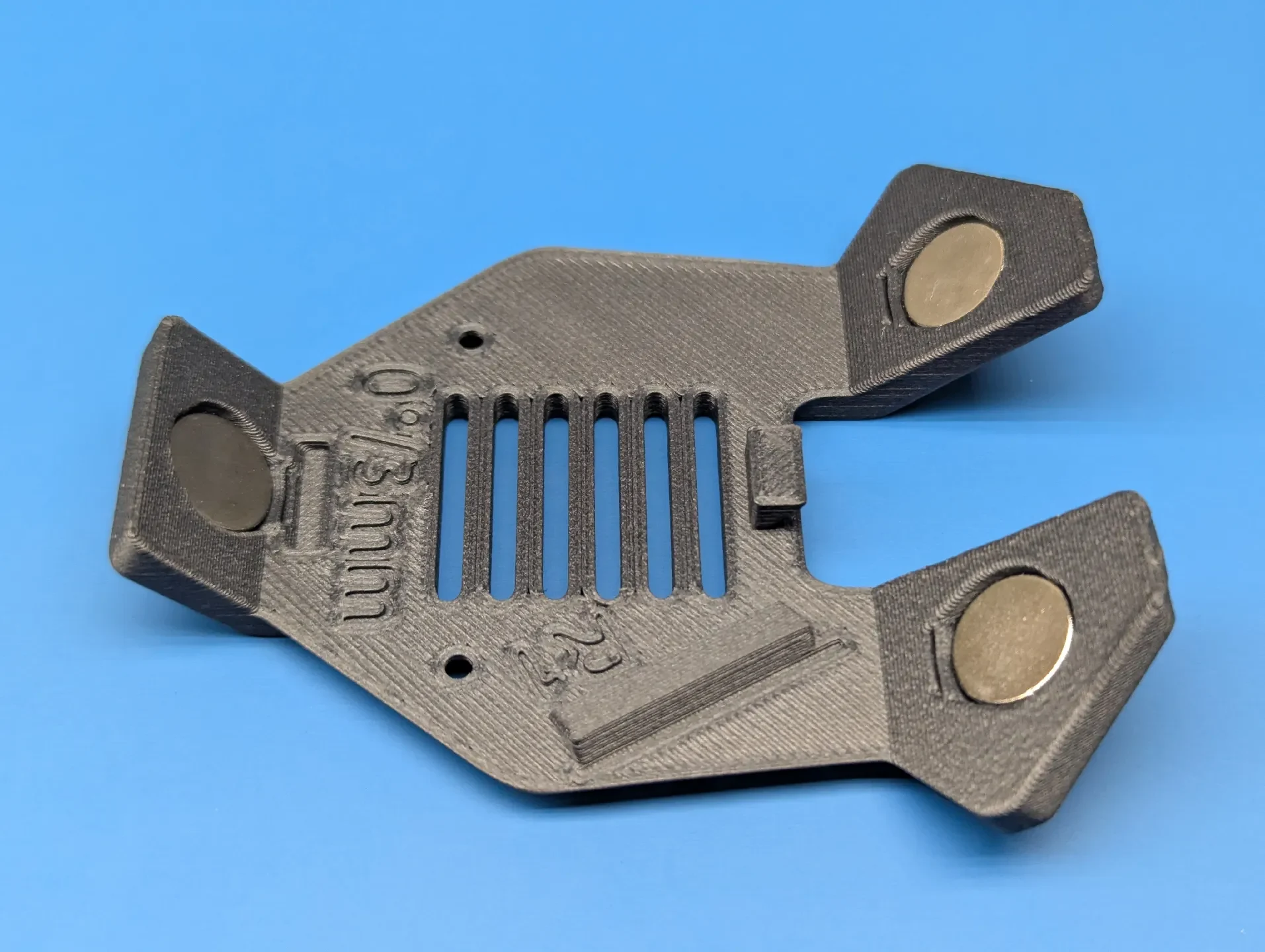

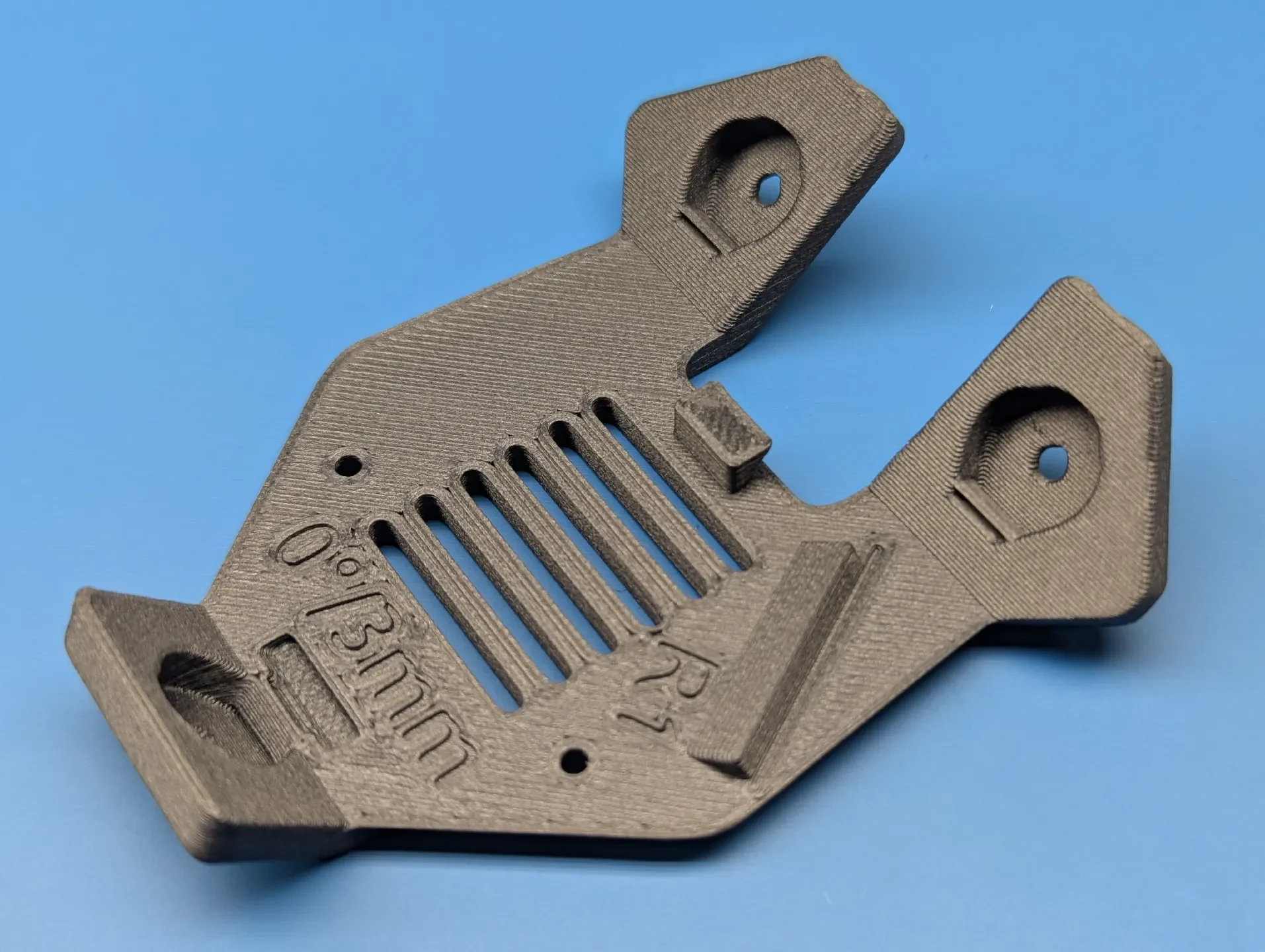

Стандартная камера имеет прямоугольные магниты внизу и вдоль одной стороны для крепления ее к раме принтера. После наклона камеры ни одна из них не оказывается достаточно близко к стенкам принтера, чтобы обеспечить надежную работу. Таким образом, этот мод включает в себя три кармана, которые содержат дополнительные круглые магниты диаметром 10 мм для надежного захвата. Существуют версии этой модели с карманами для магнитов толщиной 3 мм, 4 мм и 5 мм. Версия т��лщиной 3 мм должна быть достаточно прочной, чтобы удерживать стенку принтера. Вы можете использовать магниты этой толщины или складывать более тонкие магниты в этих (или любых других) комбинациях:

9 — круглые магниты 10x1 мм (в модели 3 мм)

6 — 10 круглых магнитов размером 1,5 мм (в модели 3 мм)

6 — круглые магниты 10x2 мм (в модели 4 мм)

6 — 10 круглых магнитов размером 2,5 мм (в модели 5 мм)

3 — круглые магниты 10x3 мм (в модели 3 мм) — желательно

3 — круглые магниты 10x4 мм (в модели 4 мм)

3 — круглые магниты 10x5 мм (в модели 5 мм)

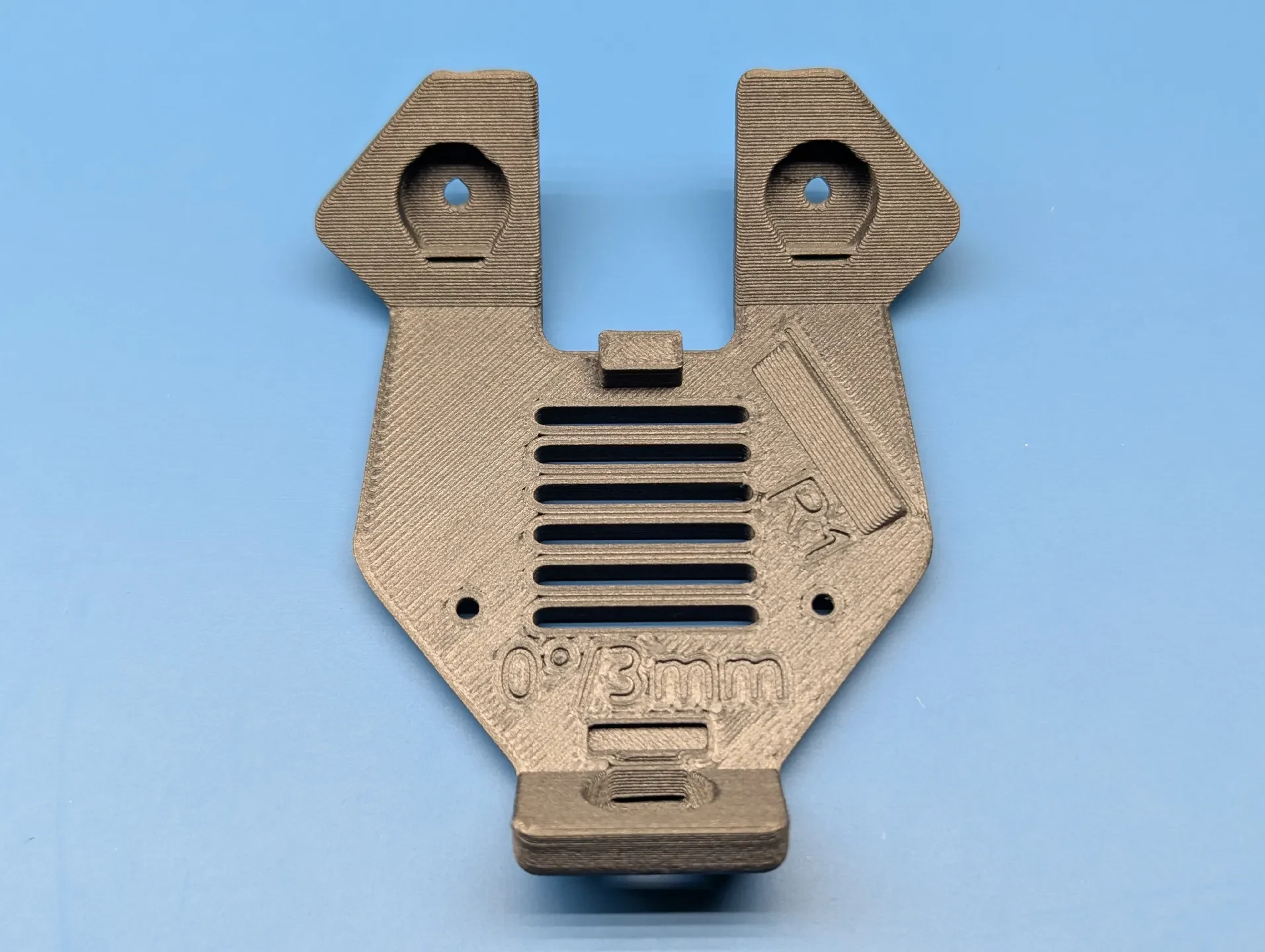

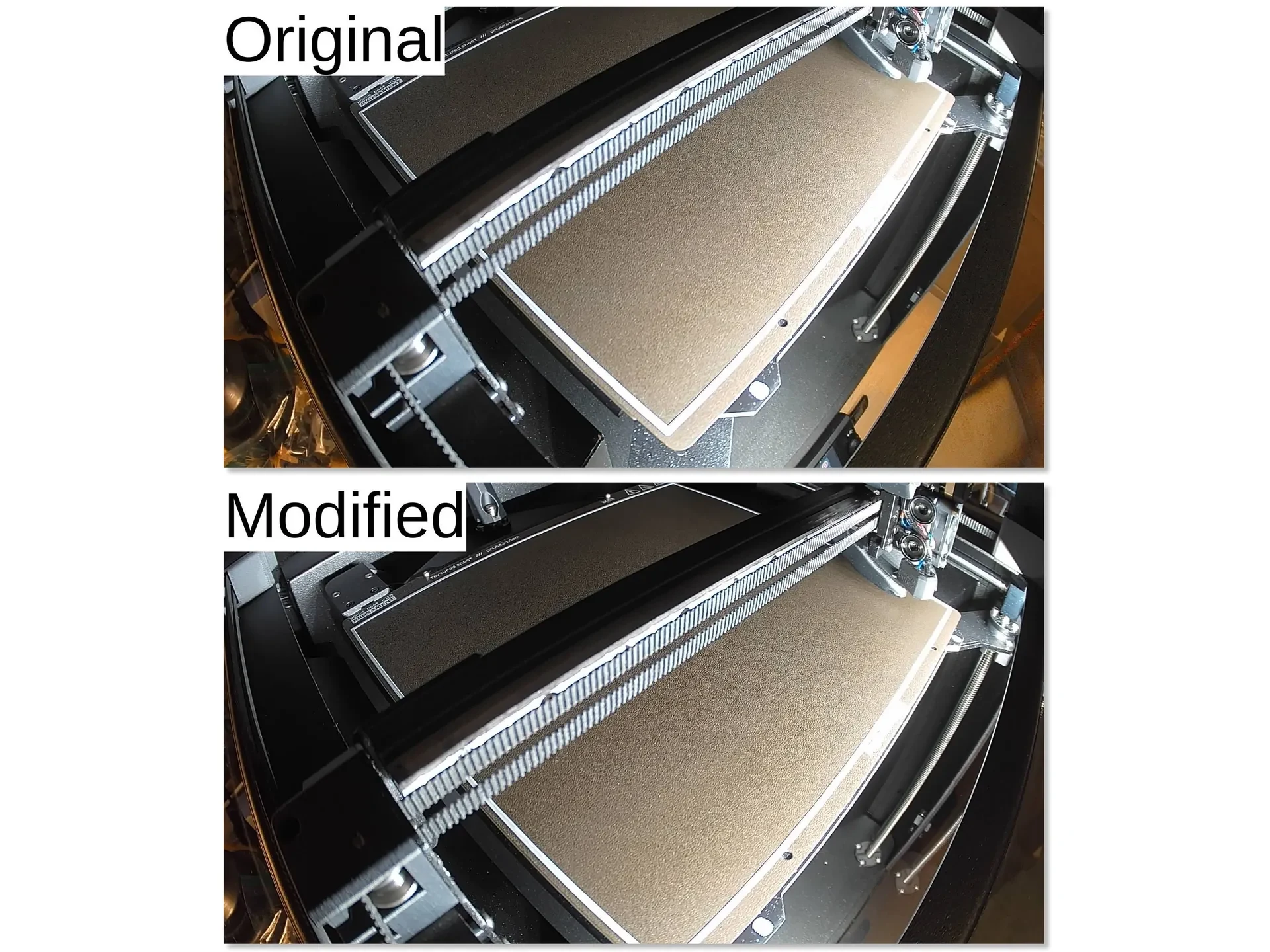

От камеры к камере могут быть небольшие различия или различия в прямоугольности узла принтера. Я не знаю, потому что у меня есть только одна выборка. Таким образом, данная модель включает в себя п��ть версий с немного отличающимися ракурсами камеры. Вам следует начать с нейтральной версии и отрегулировать ее вверх или вниз, если у вас все по-другому или если у вас просто другие предпочтения в отношении угла камеры. Есть версии, которые смещены вверх от нейтрали на 1° и 2° и смещены вниз на 1° и 2°. Пожалуйста, дайте мне знать, какой угол вам больше всего подходит, или если вы хотите увидеть какие-либо другие варианты. Вот как они выглядят: напечатанный прямоугольник на кровати занимает всю область печати:

Это крепление должно быть совместимо с принтером CORE One L, но у меня нет возможности проверить правильность угла. Вероятно, это не так. Если кто-то хочет опубликовать исходный вид и этот измененный вид для буквы L, мы можем изменить правильный угол, чтобы добавить версию и для этого принтера.

Установка

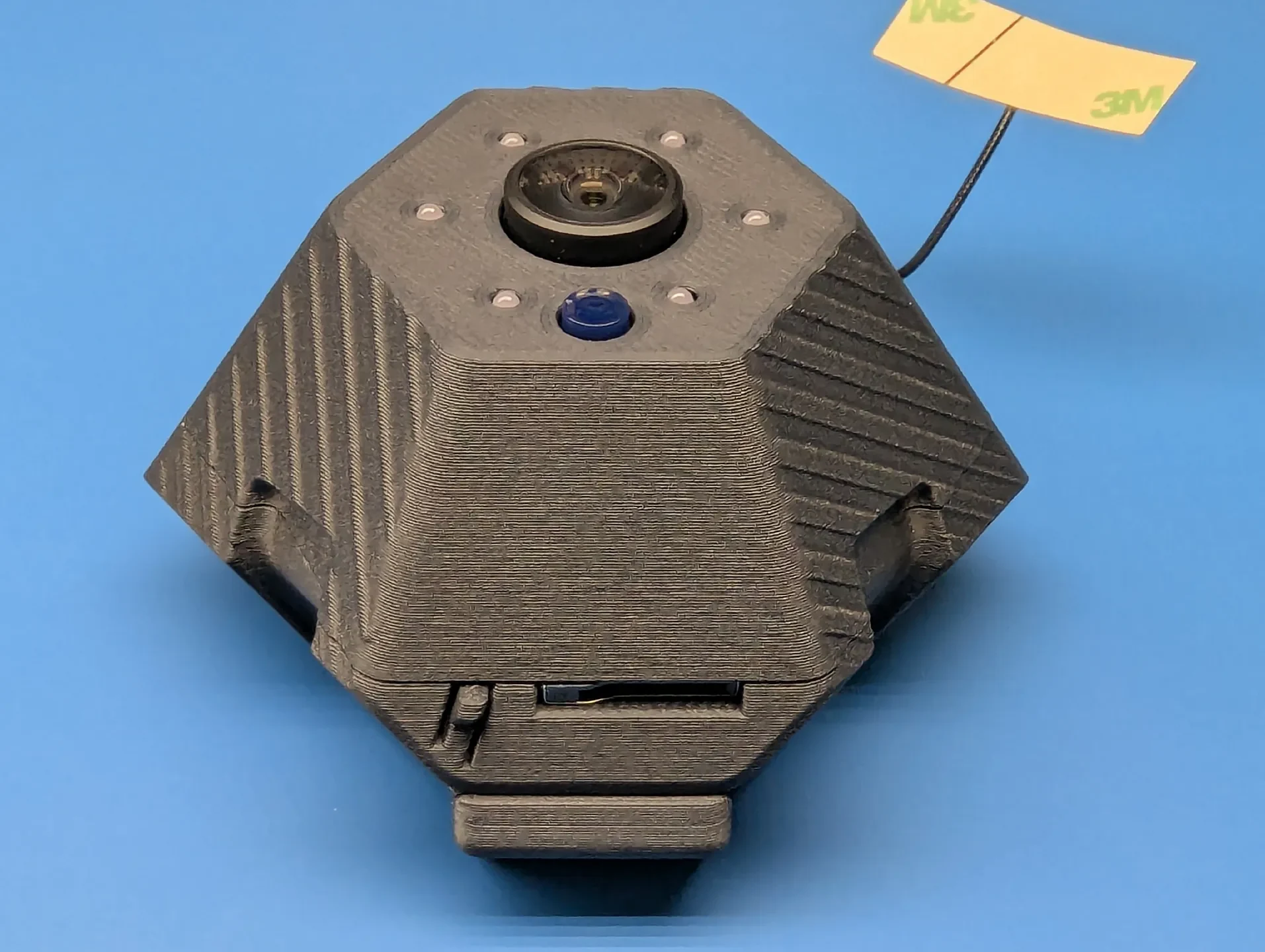

На задней панели камеры есть два винта M2x8. Снимите их и сдвиньте крышку вниз, чтобы освободить ее и снять. Предустановленные магниты в корпусе камеры с этим модом будут бесполезны, поэтому вы можете удалить их, чтобы избежать проблем с их выскакиванием из своих слотов во время сборки с другими близлежащими магнитами. Если вы их сохраняете, вам следует убедиться, что нижний круглый магнит установлен в ориентации, не противоречащей предварительно установленным прямоугольным магнитам. Они не должны отталкивать друг друга. Другие ориентации магнитов не имеют значения.

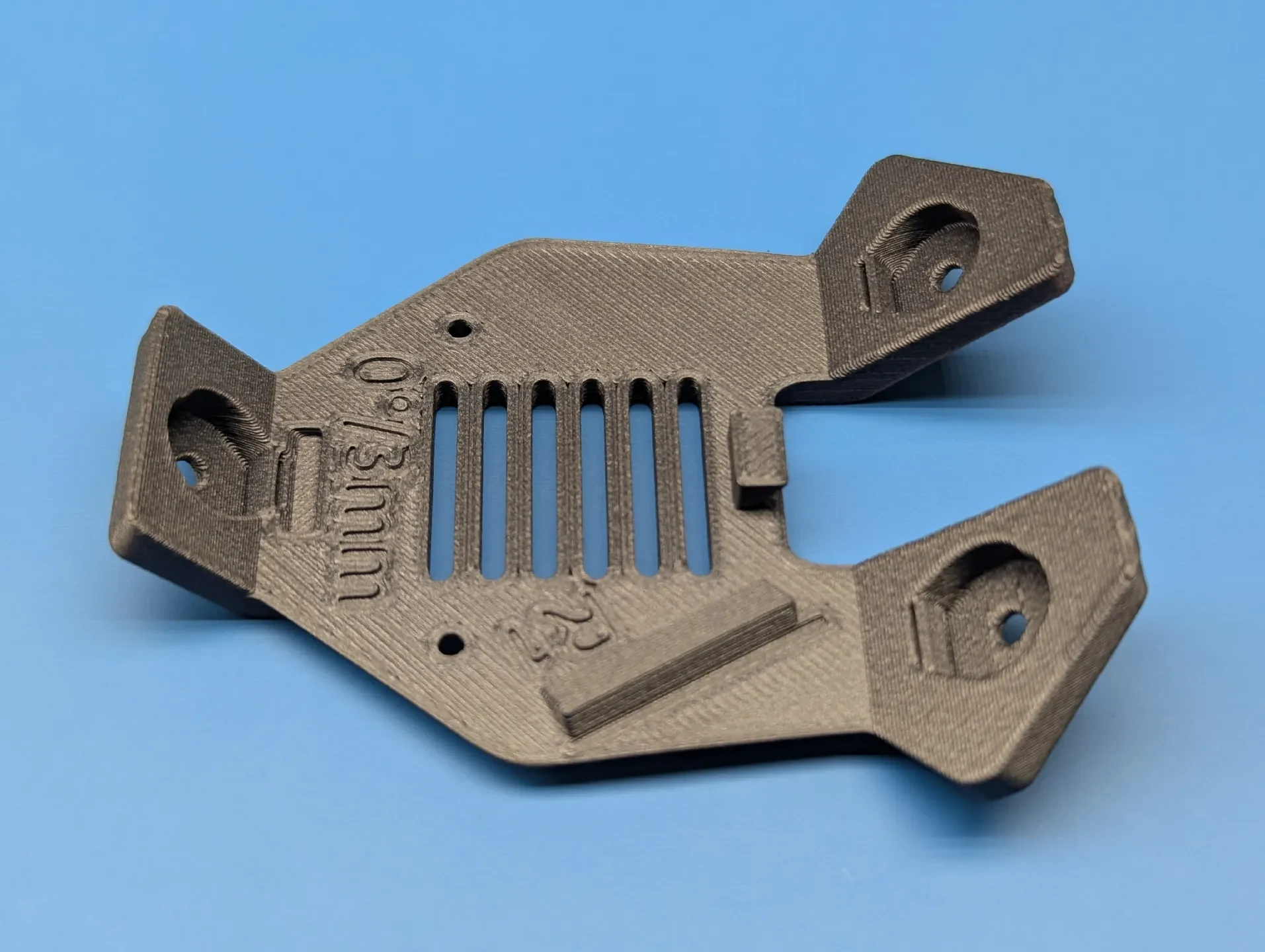

Карманы для магнитов здесь оснащены небольшой пружинистой печатной перемычкой вдоль нижней части, которая позволяет надежно удерживать магниты с небольшими изменениями диаметра. Это может работат�� с диаметром 10 мм ± 0,3 мм. Лучше не вставлять магнит в сгиб кармана.
