Настенное крепление для планшета Lenovo M11 (2024 г.)...

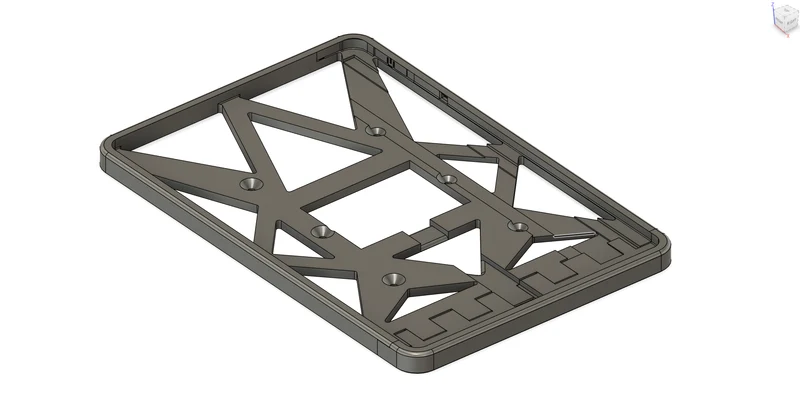

Обновление 25 июня 2025 г.: добавлен архивный файл fusion 360, чтобы другие могли редактировать или настраивать файл по своему усмотрению. Прошу не судить меня строго, я не все свои эскизы маркировала.

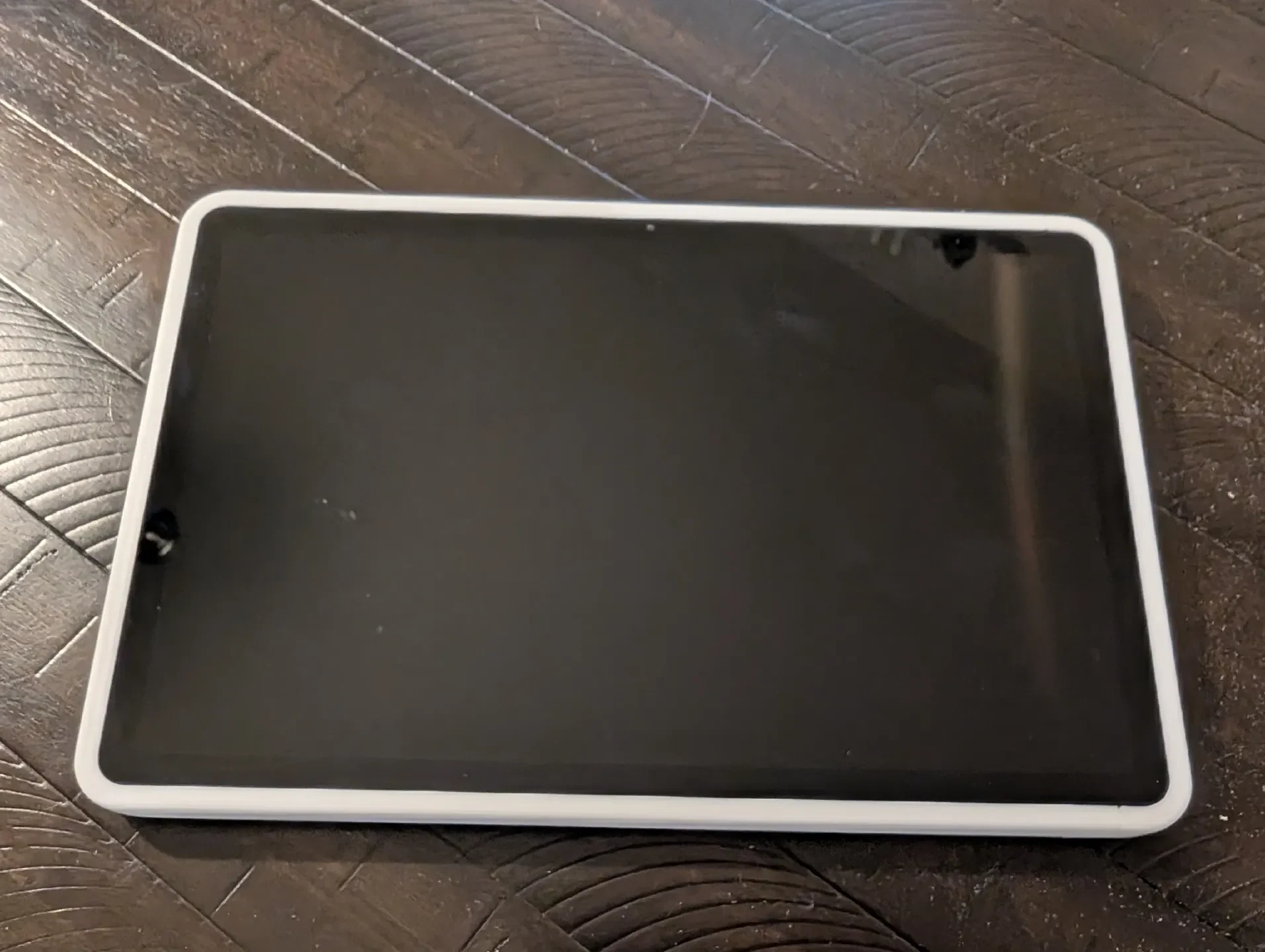

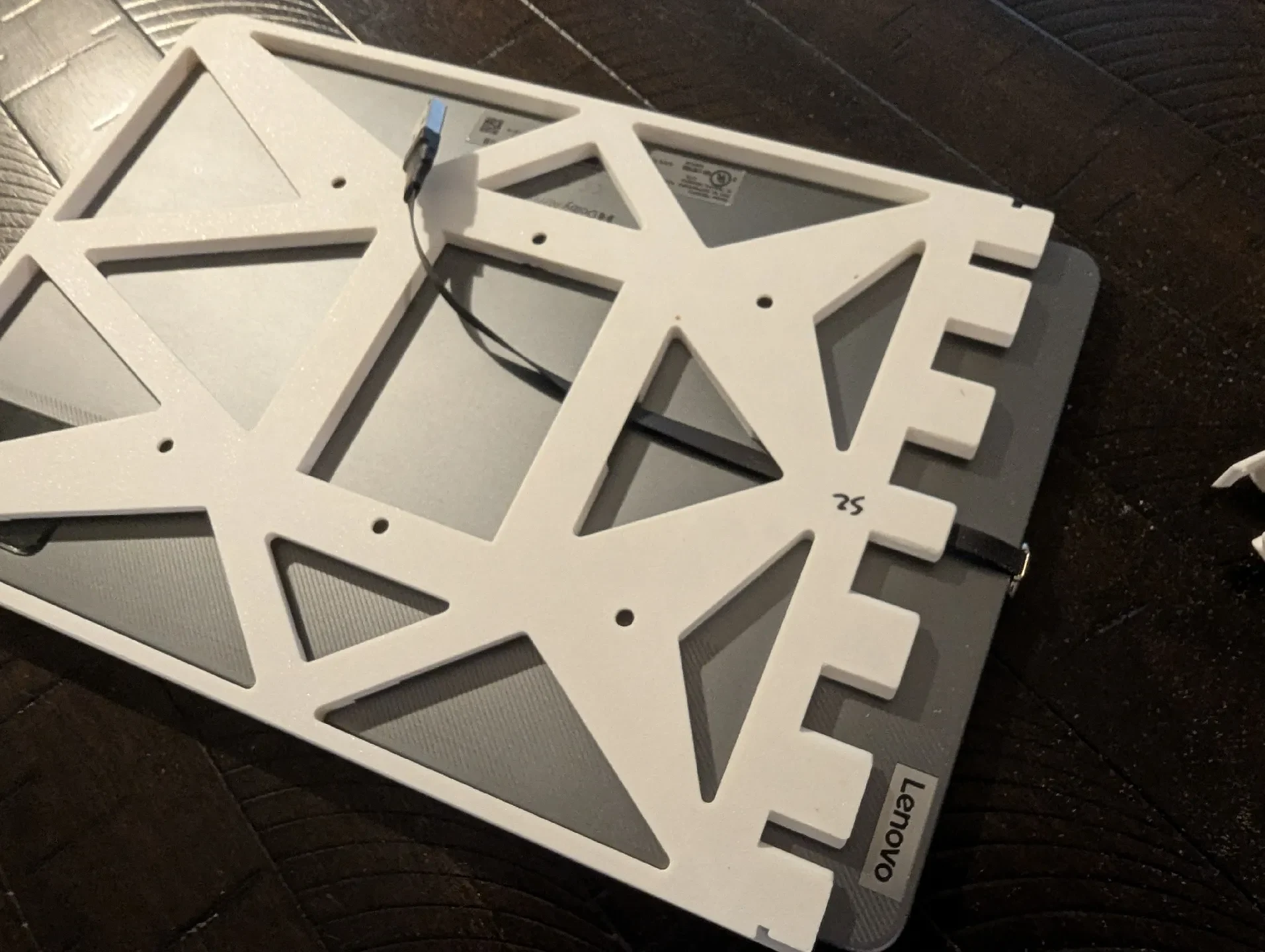

Тонкое настенное крепление для планшета Lenovo M11, позволяющее использовать его в качестве приборной панели домашней автоматизации. Я разработал его с использованием тонкого кабеля USB C под прямым углом для зарядки планшета. Так��м образом, боковые рамки настенного крепления могут иметь ширину около 6 мм по всему периметру экрана. Это очень похоже на мои предыдущие модели планшета Amazon Fire, меня наконец-то раздражали глюки ОС Amazon.

USB-кабель C

Итак, «лучший» кабель, по крайней мере по качеству, который я разработал для этого настенного крепления. https://www.etsy.com/listing/771904711/smart-home-mount-slim-usb-power-cable, это стоило около 19 долларов США с доставкой.
Я также использовал версию с Amazon, которая кажется либо клоном, либо тем же кабелем. https://www.amazon.com/dp/B0DM1PB14T? Однако кажется, что он случайно появляется и исчезает в наличии.
На Aliexpress есть версии, которые, похоже, будут работать, и, возможно, это оригинальный источник версий на etsy. но я не тестировал и не покупал ни одного из них. Так что покупайте на свой страх и риск. https://www.aliexpress.us/item/3256805502291384.html

Печать

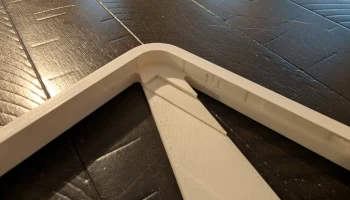

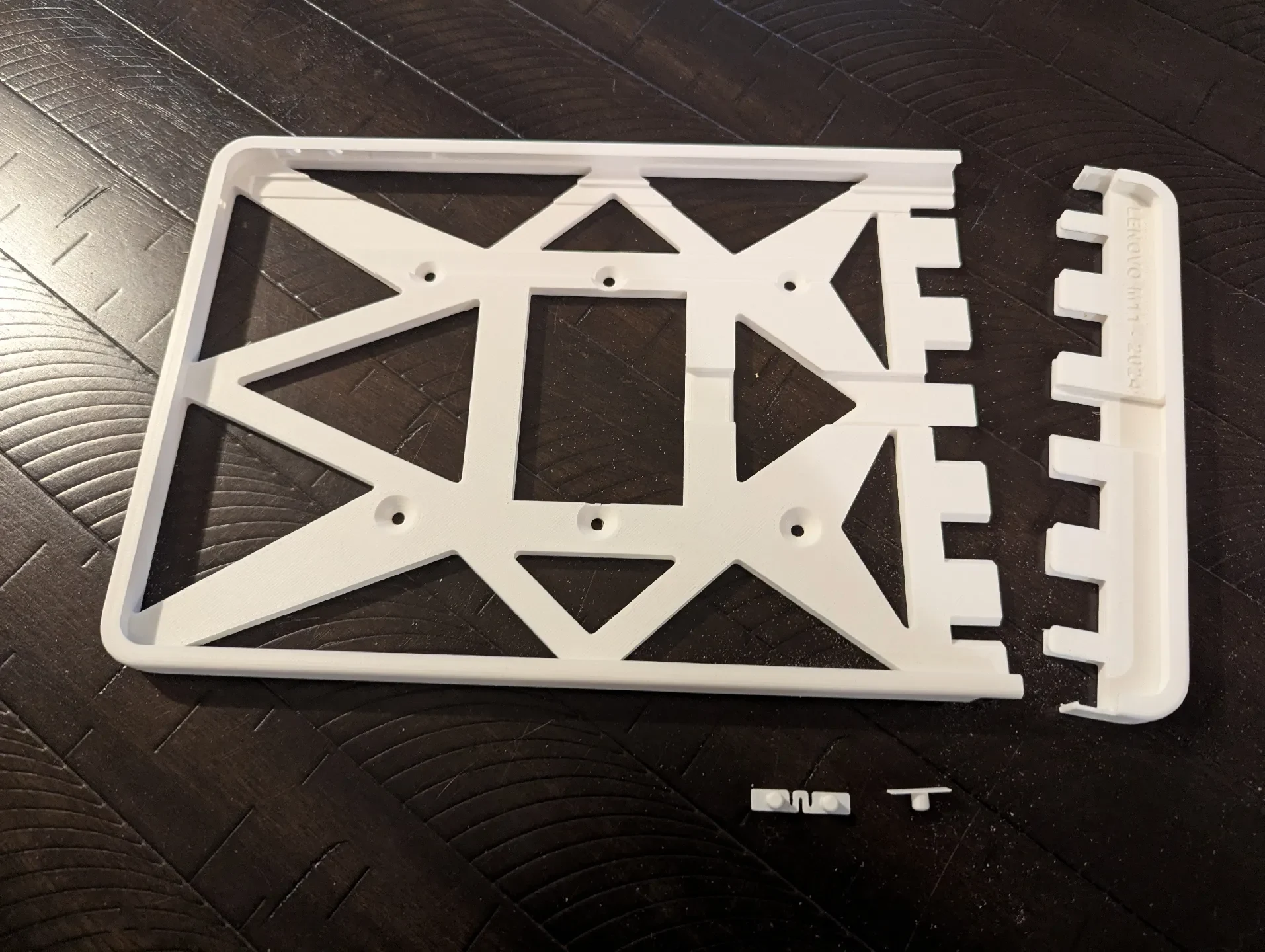

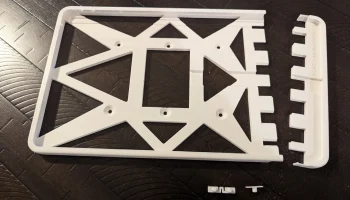

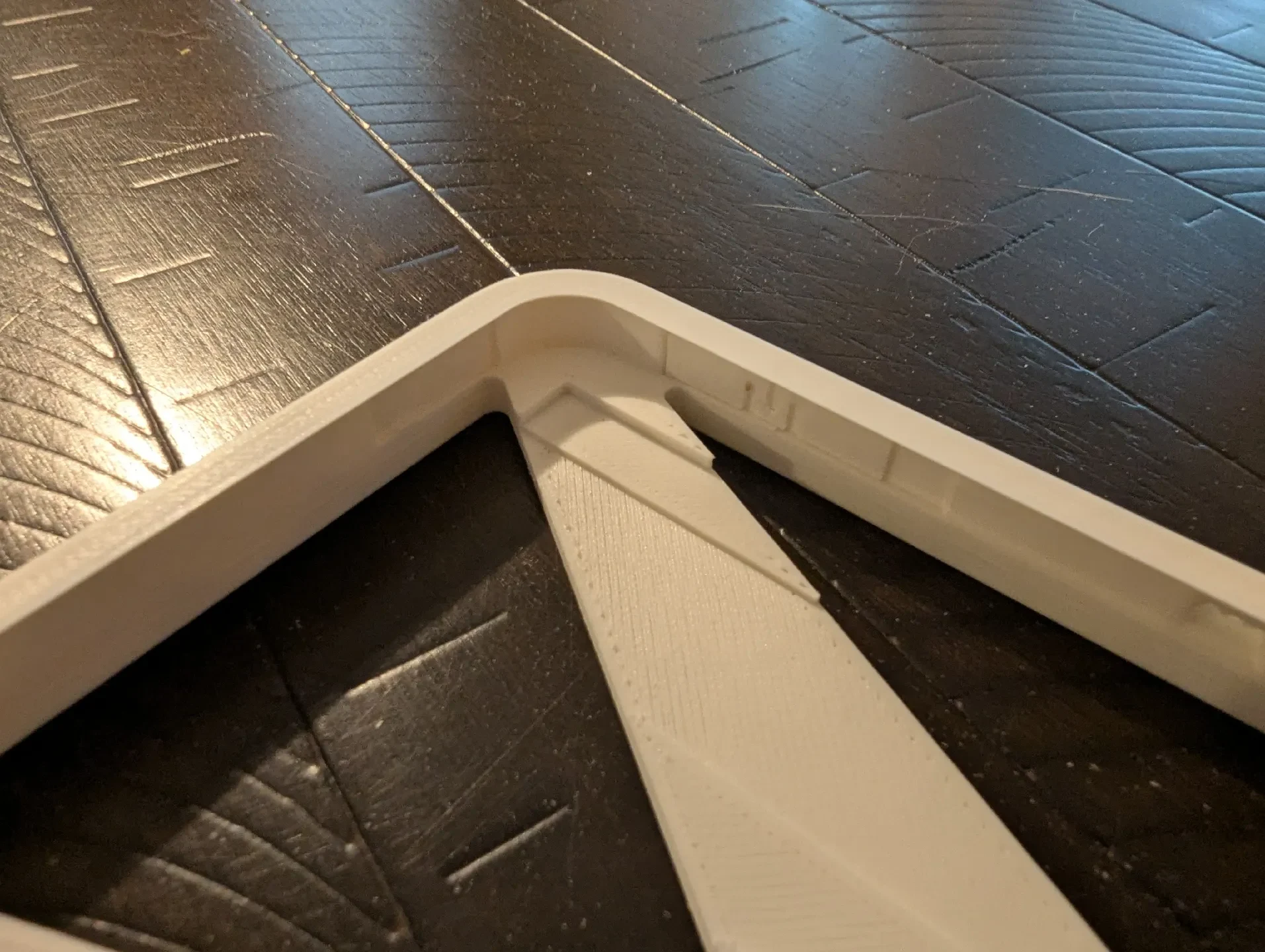

Основной корпус «Большой» версии, состоящий из двух частей, может поместиться на Prusa MK3, но «дверь» необходимо будет распечатать отдельно. Для себя я напечатал его с помощью «Matte White Pla» от Overture, так как не хотел, чтобы в конце он был глянцевым. После печати я использовал наждачную бумагу с очень высокой зернистостью, чтобы сгладить стороны и избавиться от линий слоев. Но для работы крепления шлифовка не обязательна.

Тестовые отпечатки

Я включил файл для тестирования частичного основного тела монтирования, чтобы вы могли проверить настройки нарезки без необходимости распечатывать все это. Самая сложная часть для правильной печати — это выступы на дверце, которые крепятся к основному корпусу. Соединение «ласточкин хвост» — следующая «раздражающая» часть, которую нужно исправить. Я рекомендую высоту слоя 0,15. Также в зависимости от вашего принтера вам может потребоваться отрегулировать ориентацию. Чтобы полноразмерная деталь подошла по размеру, при тестировании частичных деталей убедитесь, что они находятся в той же ориентации, что и полноразмерные детали.

Я включил свой файл 3mf, который использовал для создания окончательного gcode. Я бы не рекомендовал гладить, так как из-за этого края, прилегающие к безелю, могут скручиваться.

Моя личная установка

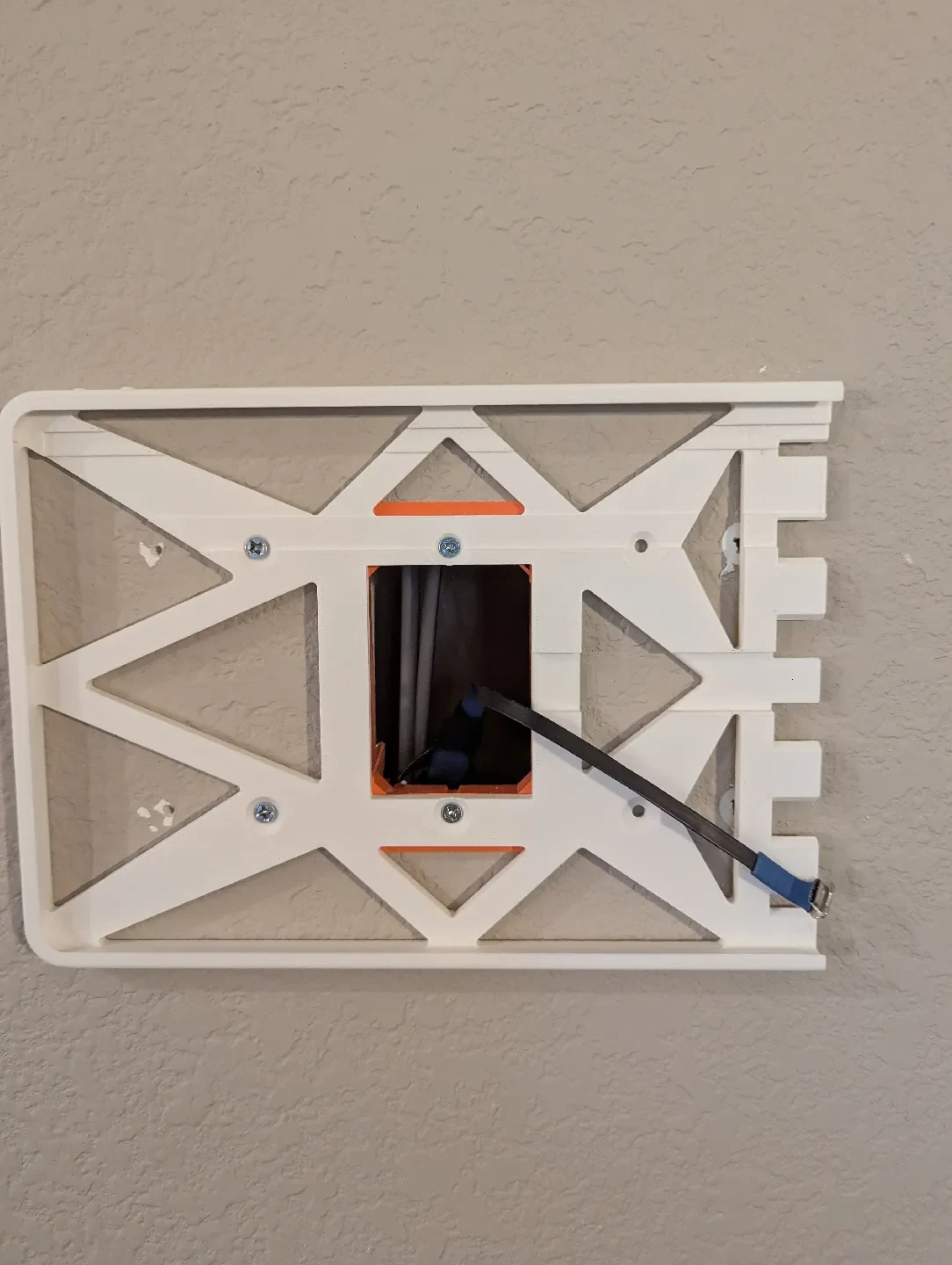

В моей настройке мне удалось проложить кабель POE Cat-5 за стеной, где должен был быть установлен планшет. Итак, используя старый рабочий кронштейн низкого напряжения Calon (из домашнего центра большой коробки), я смог прикрепить планшет к стене и получить место для размещения адаптера POE-UBS.

Затем я разблокировал планшет и установил Fully Kiosk Browser и Home Assistant, чтобы получить функционирующую локальную панель управления и начать контролировать умные вещи по всему дому. На этот раз это было намного проще, чем пытаться разблокировать мой предыдущий планшет Fire. И пока глюков, похоже, меньше, чем с планшетом Fire, поскольку ОС Lenovo Android не пытается постоянно бороться с Fully Kiosk Browser за показ ��екламы.
