X2 Канал вентилятора Delta-P V2R2.2 - крепление магнитног...
Эта модель основана на превосходном вентиляторном канале Delta-P с эндоскопической камерой, но с измененной настройкой камеры, где камера является дополнительной / съемной и использует специальное оборудование для камеры.
Изменения в ремиксе

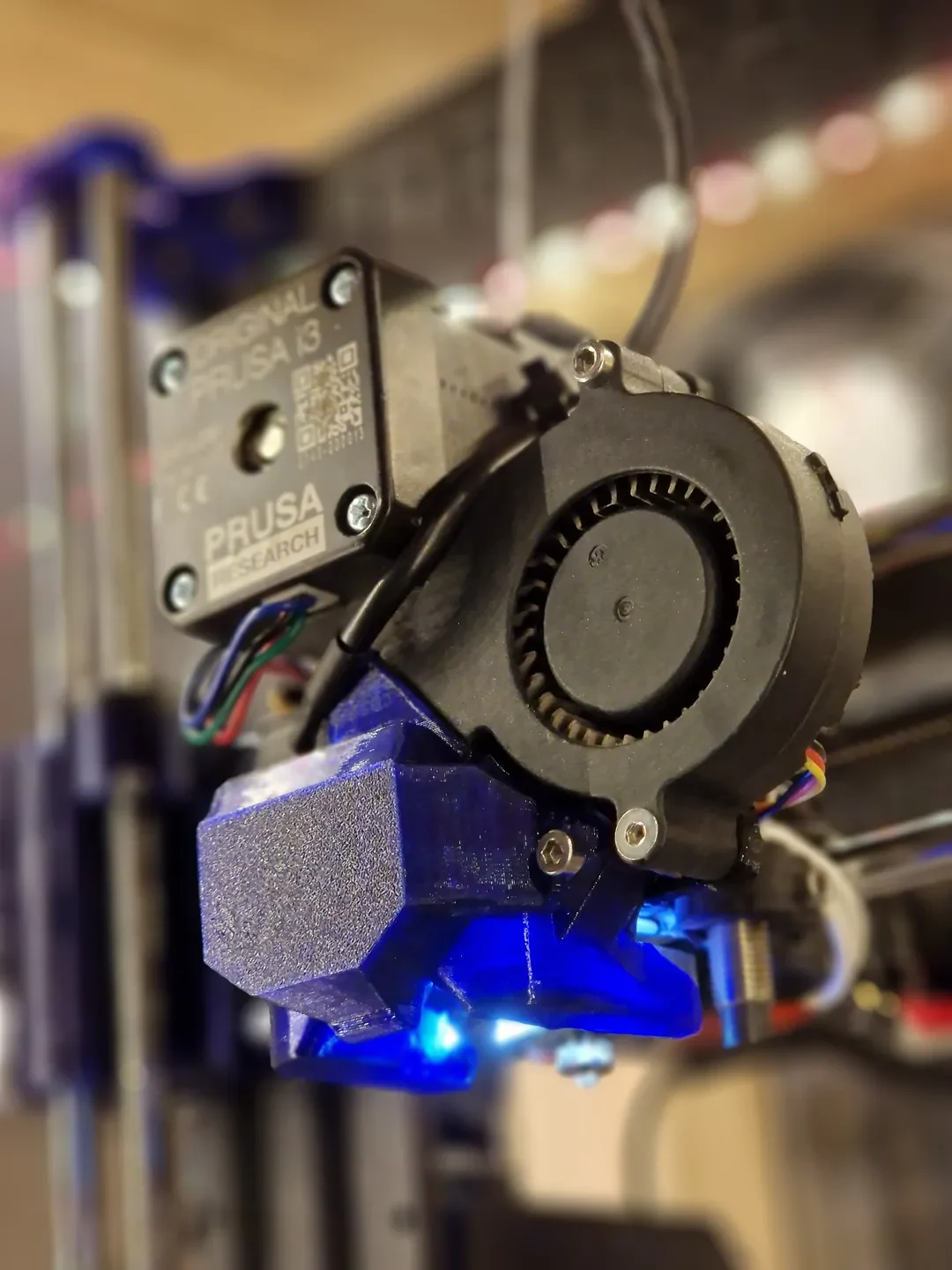

Улучшена установка камеры

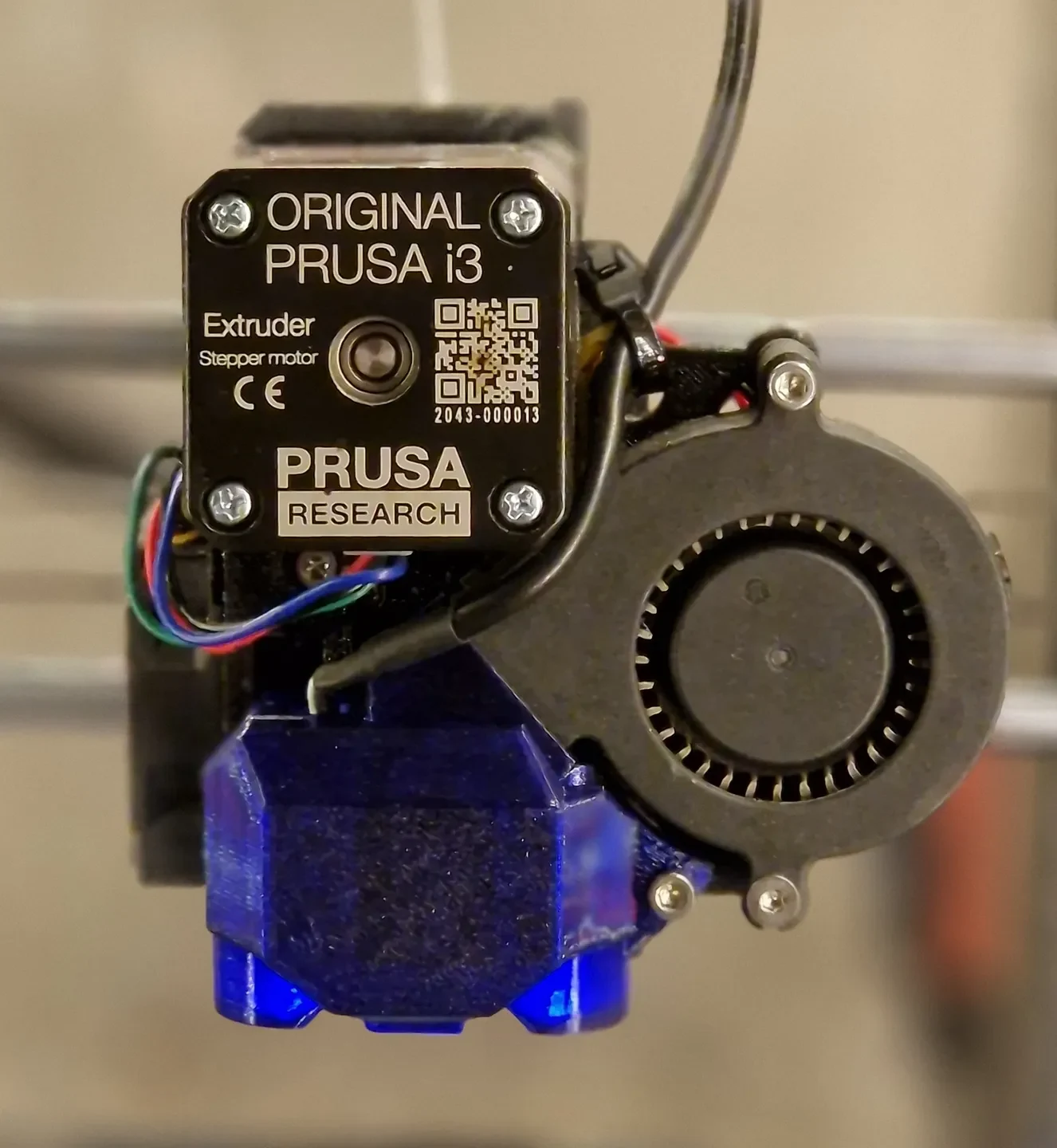

Как и модель, из которой сделан ремикс, эта модель позволяет прикрепить камеру к воздуховоду вентилятора. Однако вместо камеры-эндоскопа я решил приобрести более специальную камеру. Я думаю, что этот выглядит чище, и я могу вручную настроить фокус на камере самостоятельно. Подробную информацию о том, какую камеру приобрести, смотрите в описании ниже.

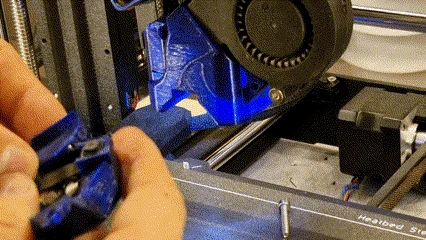

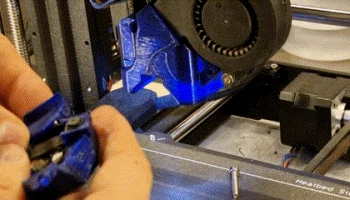

Легко прикрепить/отсоединить камеру

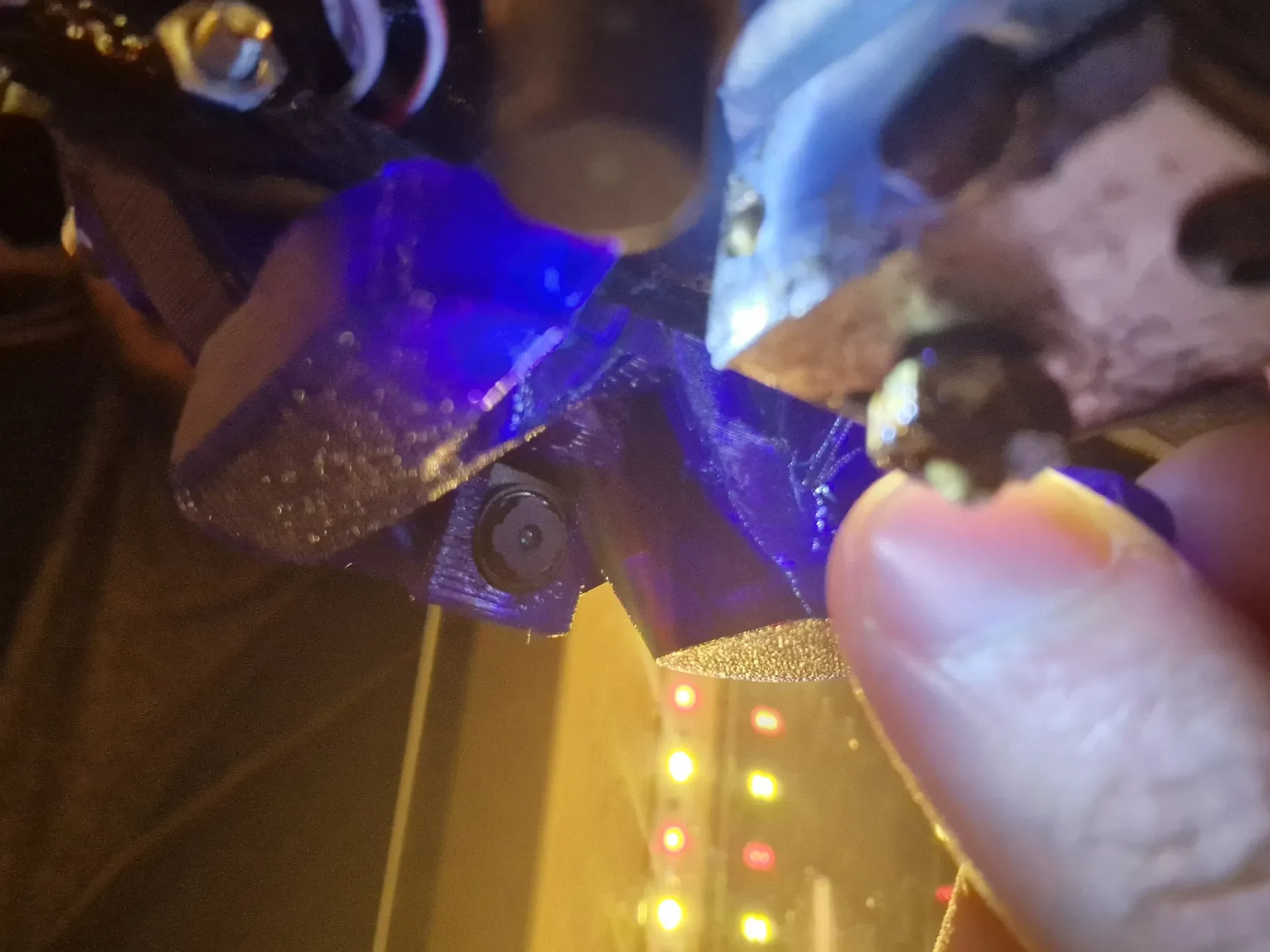

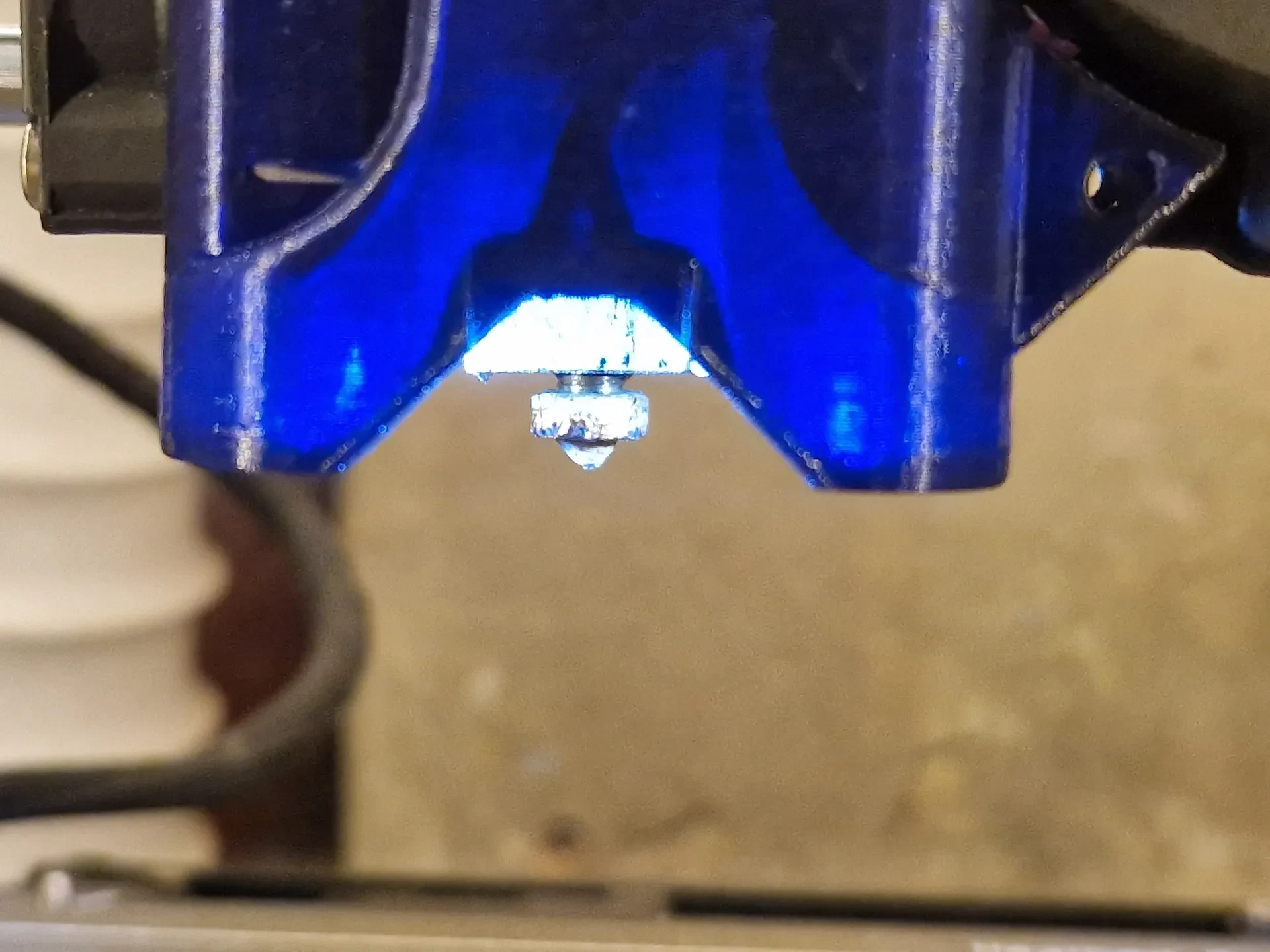

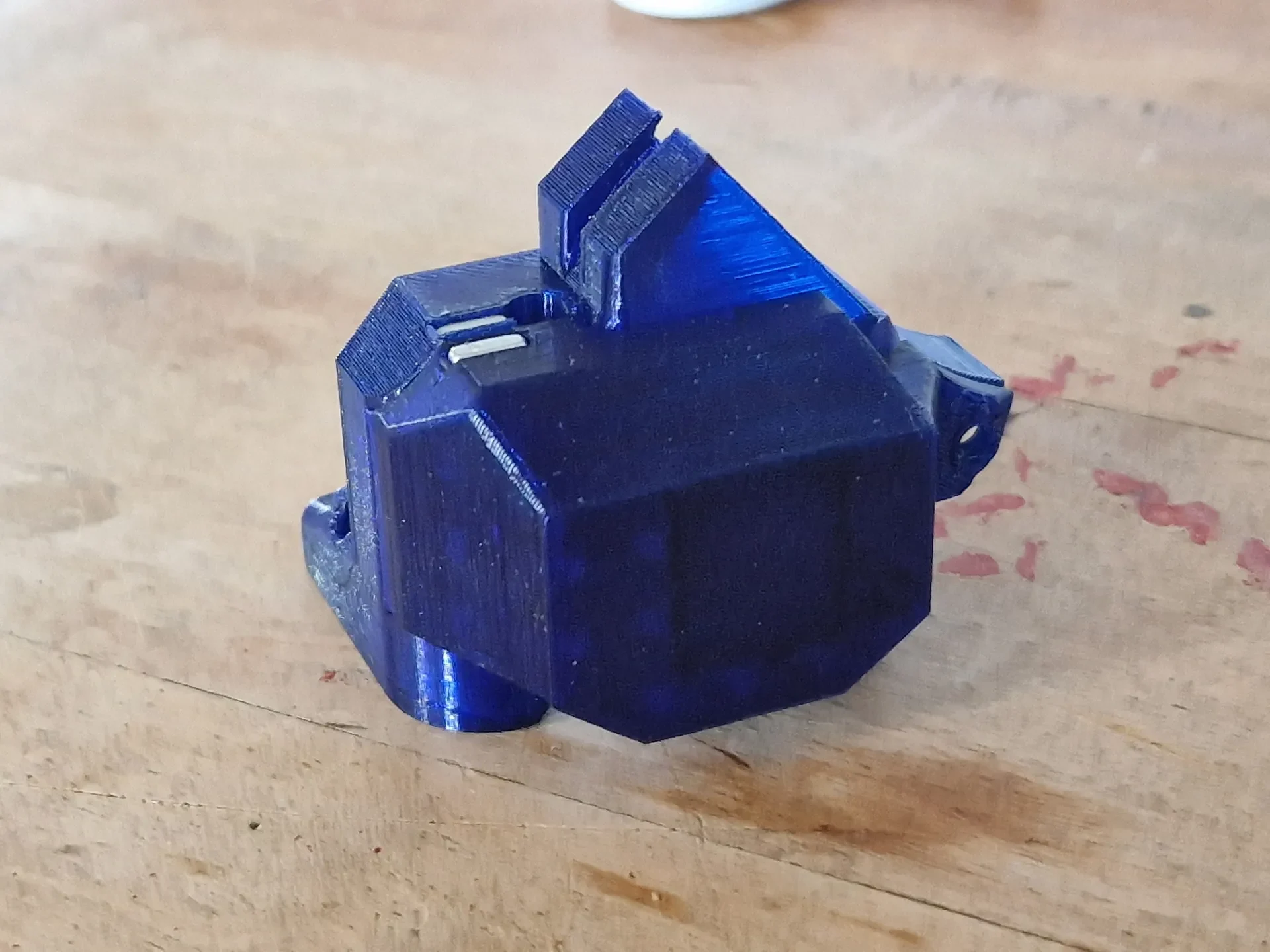

Камера устанавливается как надстройка к вентиляторному каналу, то есть вентиляторный канал — это часть, к которой позже можно прикрепить модуль камеры. Если камера не включена, вы сможете увидеть сопло самостоятельно, как оригинальный воздуховод вентилятора. Модуль камеры крепится с помощью магнита и одного винта.
Скрытые/проложенные провода для светодиодов
Я решил, что хочу спрятать провода для светодиодов, поэтому внес некоторые изменения в канал вентилятора и монтажную пластину, чтобы упростить прокладку проводов для светодиодов.
Что вам понадобится

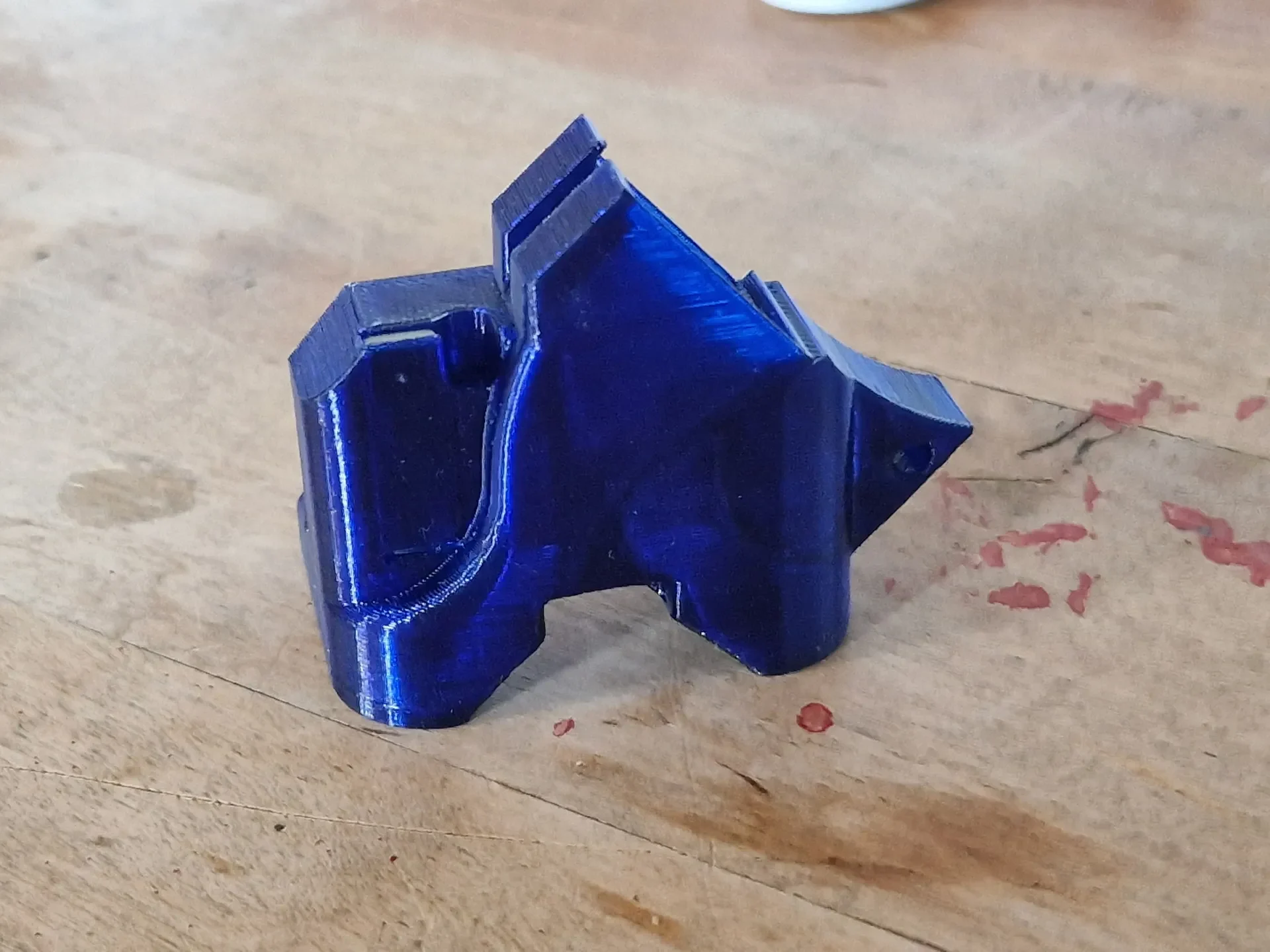

Печатные детали, отличные от ремикса

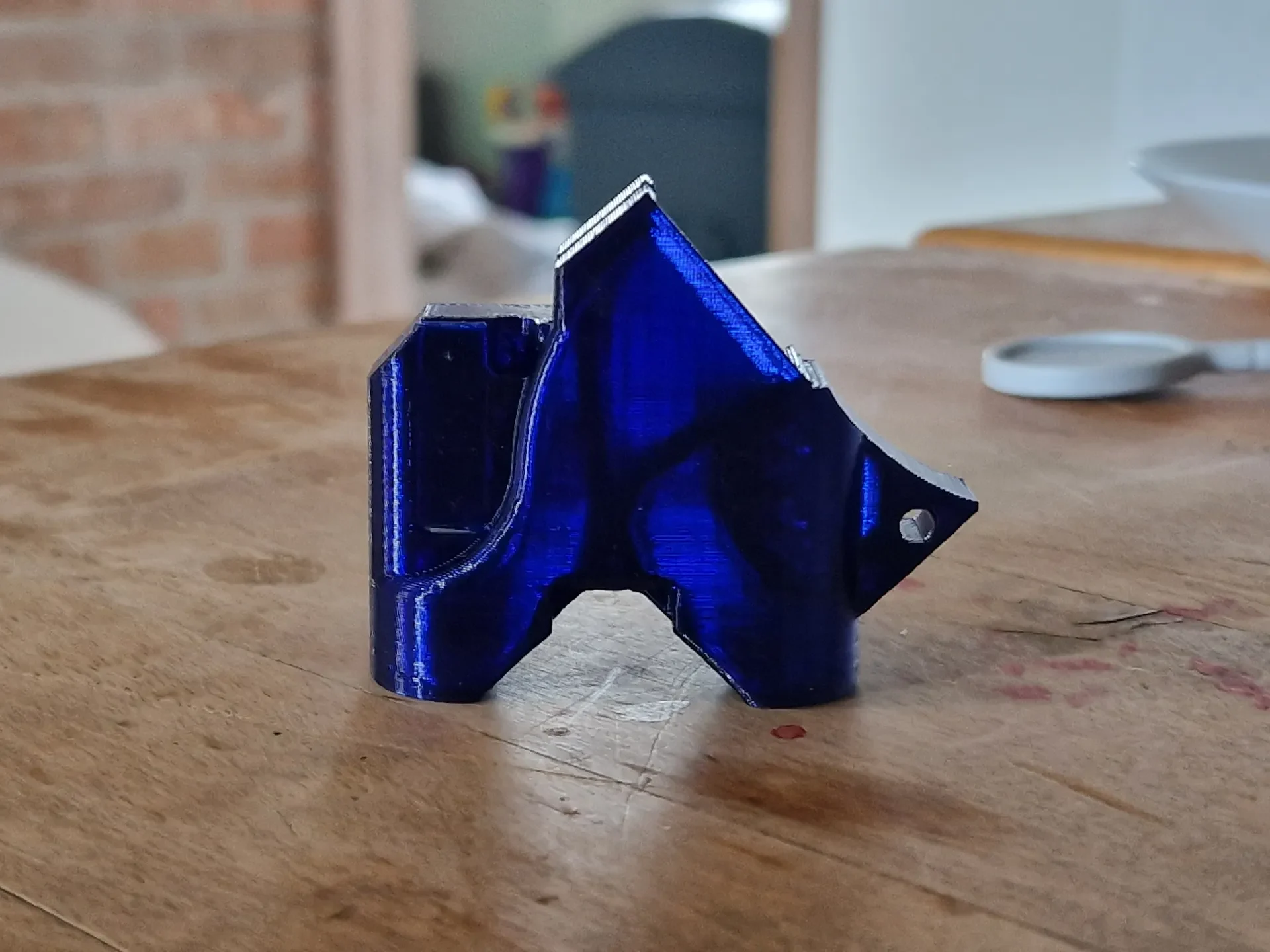

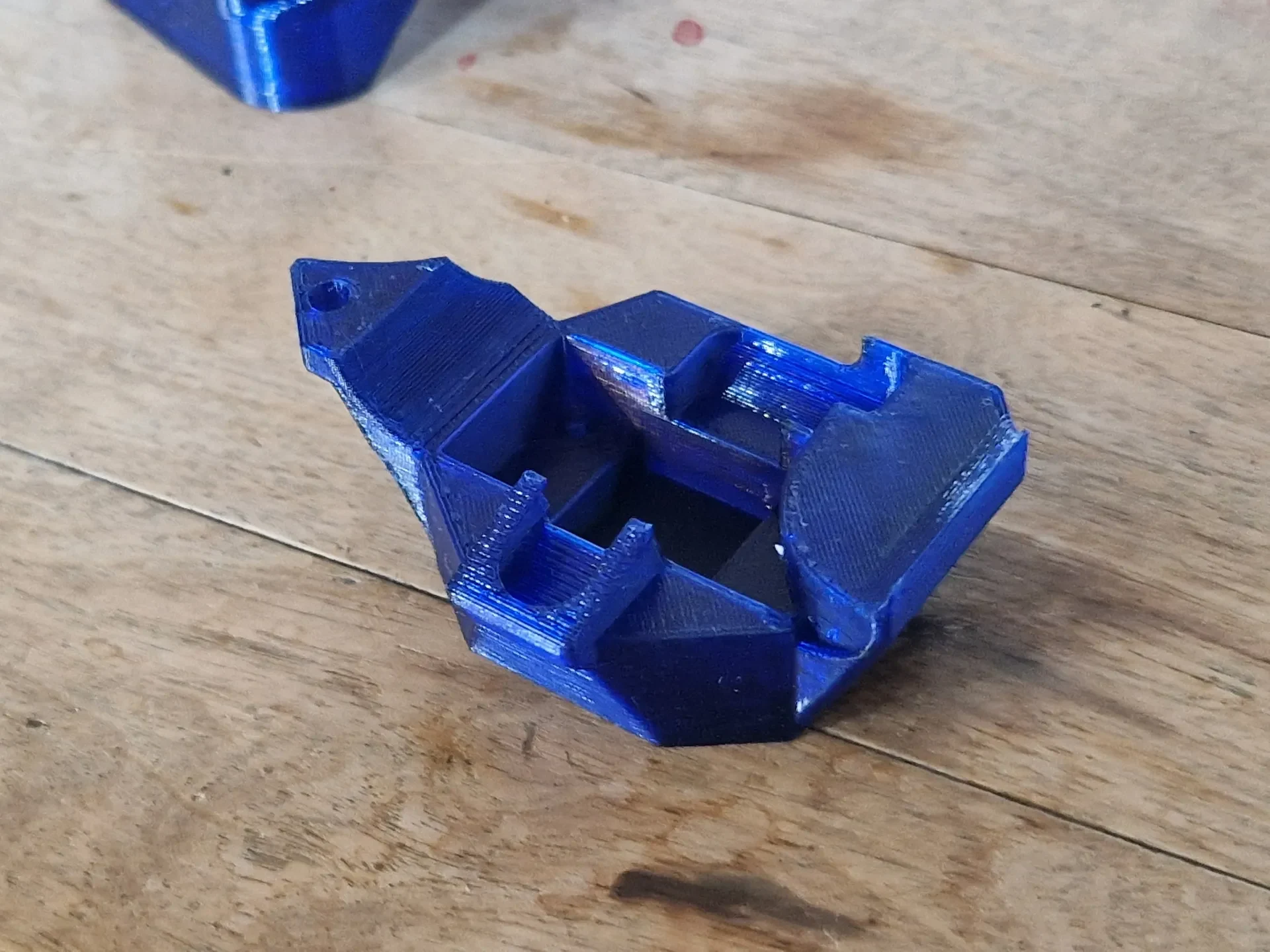

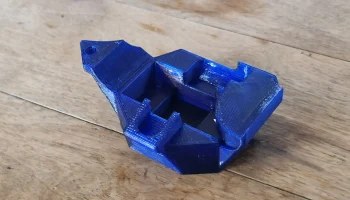

В этом ремиксе изменены и воздуховод вентилятора, и монтажная пластина, а также добавлена новая деталь — крепление камеры, поэтому все три детали нужно распечатать. Детали ориентированы так, как они должны быть напечатаны. Только кулачковому креплению требуется поддержка плавающей части с резьбовым отверстием.

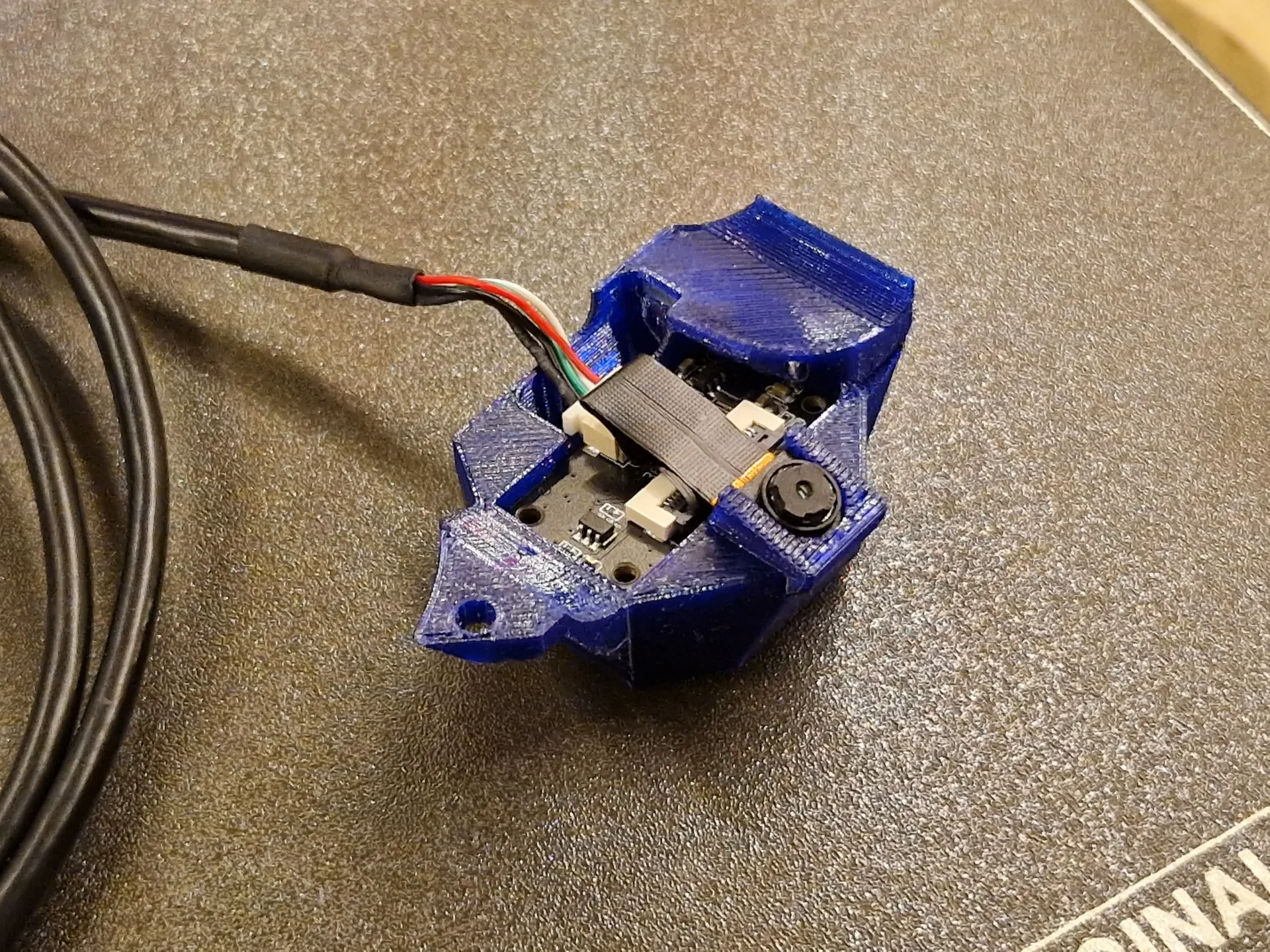

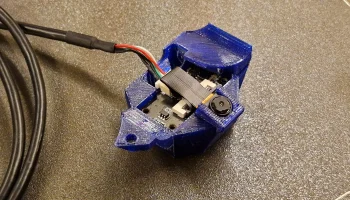

Аппаратное обеспечение камеры
Я получил следующее на AliExpress и выбрал вариант FF 5MP, поскольку вариант FF позволяет мне самостоятельно устанавливать фокус объектива вручную. Я не знаю, смогут ли варианты AF (автофокус) сфокусироваться так близко, как требуется.
(Список ниже бесстыдно украден из инструкций модели, из которой сделан ремикс):
3D-принтер (это руководство создано специально для Prusa MK3S+; если у вас другой принтер, вам придется придумать другой способ ус��ановки камеры)
Белые светодиоды диаметром 3 мм (желательно на 3,3 В, чтобы их можно было включать и выключать с помощью Octoprint)
Красные и черные многожильные провода
2 магнита для крепления камеры к кожуху размером 20x6x2 мм (как эти с AliExpress)
Термоусадочная трубка
Паяльник и припой
Я использую эту установку уже несколько месяцев, и она работает безупречно.
